GE Fanuc IC695CPU310 PACSystems RX3i Merkezi İşlem Birimi

SKU IC695CPU310

Stokta

12-month warranty
Free returns within 30 days

Üretici: General Electric
Ürün No.: IC695CPU310
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: PLC Kontrolörü
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 680g
Boyutlar: 3,5 cm x 13 cm x 13,5 cm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

GE Fanuc IC695CPU310, makinelerin, endüstriyel proseslerin ve malzeme taşıma sistemlerinin yüksek hızlı gerçek zamanlı kontrolü için tasarlanmış Programlanabilir Otomasyon Kontrolörü (PAC) merkezi işlem birimidir. 300 MHz işlemciyle çalışan bu ünite, PACSystems RX3i otomasyon platformu içindeki ana kontrol düğümü olarak görev yapar. Gelişmiş işlem hızı, 1000 Boolean komutu başına 0.195 ms'ye kadar hızlı yürütme süreleri ve esnek program yürütme özellikleri sunar.

Çift arka panel mimarisine sahip IC695CPU310 modülü, gelişmiş RX3i G/Ç'nin hızlı veri aktarımı için yüksek hızlı PCI arka panel iletişimini ve standart seri arka panel kanallarını destekler. Bu çift yapı, eski sistemlerin taşınmasını kolaylaştırarak mevcut Series 90-30 G/Ç modülleri ve genişletme raflarıyla sorunsuz uyumluluk sağlar. Program ve yapılandırma verileri, 10 Megabayt pille desteklenen CMOS RAM'de depolanır ve buna 10 Megabayt dahili kalıcı olmayan flaş bellek eklenir.

CPU, Modbus RTU Slave, SNP Slave ve Seri G/Ç protokollerini destekleyen iki yerleşik seri arabirim dahil olmak üzere entegre iletişim seçeneklerine sahiptir. Ağ bağlantılı kontrol sistemleri için raf tabanlı Ethernet modülleriyle entegre olarak yüksek performanslı Ethernet Global Data (EGD) alışverişini ve SNTP zaman senkronizasyonunu mümkün kılar. Sistem ürün yazılımı, birincil seri bağlantı noktası üzerinden flaş depolama kullanılarak sistem içinde yükseltilebilir.

Özellikler

300 MHz işlemciyle çalışır ve tipik Boolean yürütme hızı 1000 komut başına 0.195 ms'dir.
Eski G/Ç sistemlerinin taşınması için yüksek hızlı RX3i PCI ve Series 90-30 tipi seri arka panelleri destekleyen çift arka panel özelliği.
10 Mbyte pille desteklenen kullanıcı CMOS RAM'i ve 10 Mbyte dahili kalıcı olmayan kullanıcı flaş belleğiyle donatılmıştır.
Biri RS-232 bağlantı noktası (COM1), diğeri RS-485 bağlantı noktası (COM2) olmak üzere yerleşik seri iletişim arabirimleri.
Modbus RTU Slave, SNP Slave ve Seri G/Ç protokollerini destekler.
Maksimum blok boyutu 128 KB olan 512'ye kadar program bloğunu destekler.
Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD) ve C dili dahil çok dilli programlama desteği.
Ayrık %I ve %Q için 32 Kbit, analog %AI ve %AQ için 32 Kword'e kadar esnek referans tabloları ve referans tablosu %W üzerinden toplu bellek erişimi.

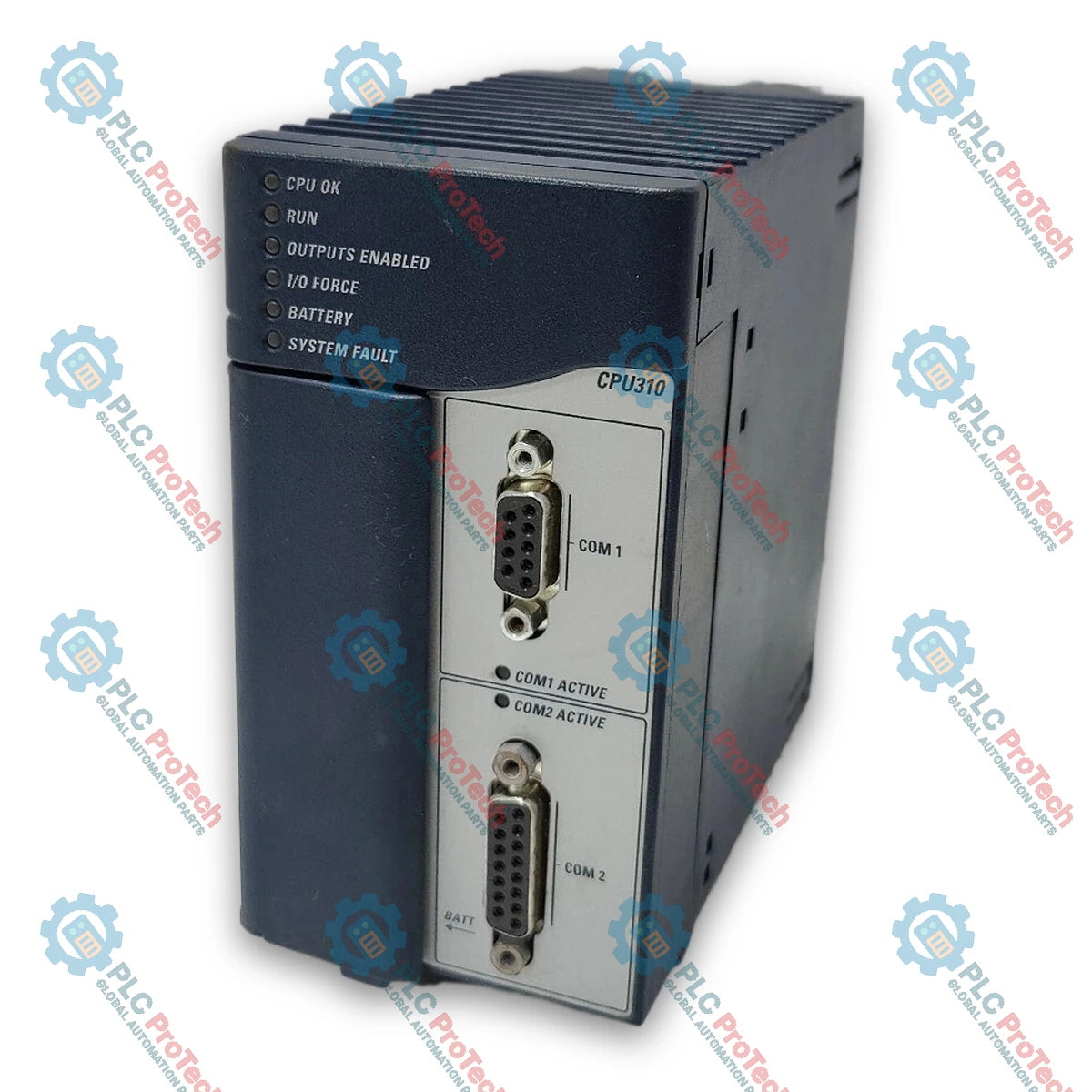

CPU durumu, RUN, Çıkış durumu, G/Ç Force, Pil durumu, Sistem Arızası ve seri etkinliği gösteren entegre tanılama LED göstergeleri.

Uygulamalar

Yüksek hızlı endüstriyel makine kontrolü ve malzeme taşıma otomasyonu.
Karmaşık mantık ve hızlı çevrim yürütmesi gerektiren proses kontrol sistemleri.
Mevcut raf G/Ç'sini değiştirmeden Series 90-30 PLC kurulumlarının RX3i platformuna modernizasyonu ve taşınması.
Alt ağlar arasında Ethernet Global Data (EGD) alışverişi gerektiren dağıtık kontrol mimarileri.

Sipariş Bilgileri

Katalog Numarası	Açıklama
IC695CPU310	PACSystems RX3i VME 300 MHz Merkezi İşlem Birimi
IC698ACC701	Lityum Akıllı Pil Paketi (Standart)
IC693ACC302	Series 90-30 Yardımcı Pil Modülü (İsteğe bağlı)
IC200CBL001	RS-232 Seri Kablosu (İsteğe bağlı)
IC695CHS012	RX3i Standart 12 Yuvalı Evrensel Arka Panel
IC695CHS016	RX3i Standart 16 Yuvalı Evrensel Arka Panel
IC695PSA040	RX3i Güç Kaynağı 40 Watt Yüksek Kapasiteli Evrensel AC
IC695PSD040	RX3i Güç Kaynağı 40 Watt Yüksek Kapasiteli 24 VDC

Teknik Özellikler

Genel

Parametre	Özellik
Üretici	GE Fanuc / Emerson Automation
Ürün Serisi	PACSystems RX3i
Modül Türü	Merkezi İşlem Birimi (CPU)
Parça Numarası	IC695CPU310
Form Faktörü	Rack 0'da 2 raf yuvası gerektirir
Fiziksel Ağırlık	1.50 lbs (0.68 kg)

Performans ve İşleme

Parametre	Özellik
İşlemci Hızı	300 MHz
Boolean Yürütme Hızı	1000 Boolean kontağı/bobini başına 0.195 ms
Kayan Nokta Desteği	Evet
Geçiş Süresi	Maksimum 1 mantık taraması, minimum 3.133 ms
Günün Saati Saat Doğruluğu	Günde maksimum 2 saniye sapma
Dahili Zamanlama Doğruluğu	Geçen süre saati doğruluğu maksimum %0.01

Bellek ve Program Sınırları

Parametre	Özellik
Kullanıcı RAM Belleği	10 Mbyte pille desteklenen CMOS RAM
Kullanıcı Flaş Belleği	10 Mbyte dahili kalıcı olmayan flaş bellek
Maksimum Program Bloğu	512 bloğa kadar
Maksimum Blok Boyutu	128 KB
Ayrık Adresleme (%I / %Q)	Her biri için 32 Kbit'e kadar
Analog Adresleme (%AI / %AQ)	Her biri için 32 Kword'e kadar yapılandırılabilir
Toplu Bellek (%W)	Kullanılabilir maksimum kullanıcı RAM'ine kadar yapılandırılabilir
Sembolik Değişkenler	10 Mbyte'a kadar yapılandırılabilir

Elektriksel ve Çevresel

Parametre	Özellik
Güç Gereksinimleri	Nominal +3.3 VDC'de 1.25 Amper; nominal +5 VDC'de 1.0 Amper
Çalışma Sıcaklığı	0 ila 60 Celsius (32 ila 140 Fahrenheit)
Pil Türü	IC698ACC701 Lityum Akıllı Pil Paketi (veya Matsushita BR2477A)

İletişim ve Arabirimler

Parametre	Özellik
Dahili Seri Arabirimler	1x RS-232 (Bağlantı Noktası 1 / COM1), 1x RS-485 (Bağlantı Noktası 2 / COM2)
Desteklenen Seri Protokoller	Modbus RTU Slave, SNP Slave, Seri G/Ç
Seri Baud Hızları	1200 ila 115.2K baud
Maksimum Kablo Mesafesi	RS-232: 15 m (50 ft); RS-485: 1200 m (4000 ft)

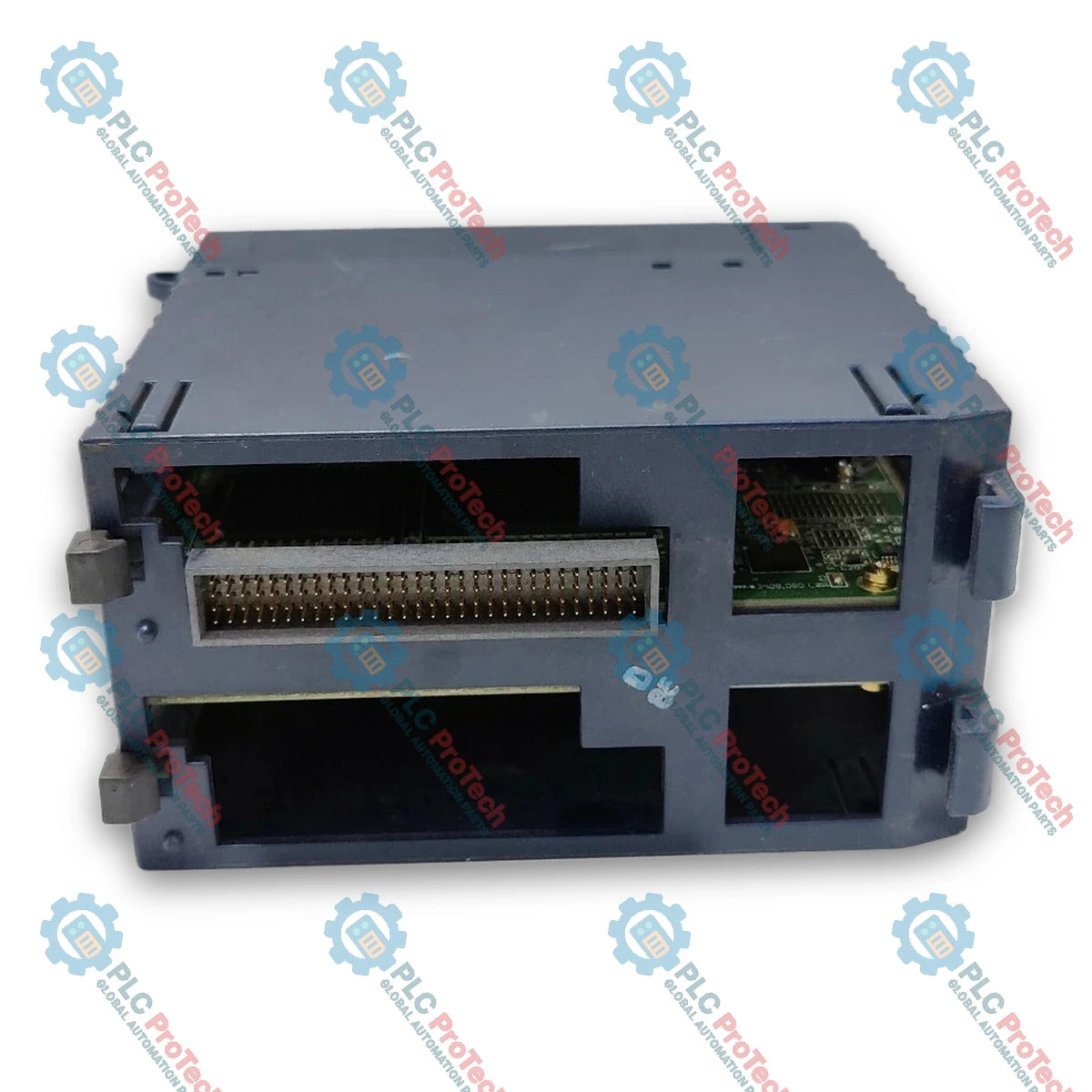

Arka Panel Uyumluluğu	Çift arka panel desteği: RX3i PCI (PCI 2.2 uyumlu) ve 90-30 seri
Ethernet Desteği	IC695ETM001 Ethernet Arabirim Modülü üzerinden raf tabanlı
EGD Alışverişleri	Aynı anda 255'e kadar Ethernet Global Data alışverişini destekler

Yazılım ve Ürün Yazılımı

Parametre	Özellik
Programlama Dilleri	Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD), C dili
Programlama Aracı Gereksinimi	Proficy Machine Edition Logic Developer 5.0 veya üzeri
Ürün Yazılımı Yükseltme Yöntemi	WinLoader kullanılarak seri bağlantı noktası üzerinden sistem içi flaş yükseltmesi

Bağlantılar / Arabirimler

Bağlantı Noktası 1 (COM1) - RS-232 Arabirimi Dişi 9 pimli D-sub konektör (DCE Yapılandırması):

Pim Numarası	Sinyal Adı	Açıklama
1	NC	Bağlantı Yok
2	TXD	Veri Gönderme
3	RXD	Veri Alma
4	DSR	Veri Seti Hazır
5	0V	Sinyal Toprağı
6	DTR	Veri Terminali Hazır
7	CTS	Göndermeye Hazır
8	RTS	Gönderme İsteği
9	NC	Bağlantı Yok

Bağlantı Noktası 2 (COM2) - RS-485 Arabirimi Dişi 15 pimli D-sub konektör (DCE Yapılandırması):

Pim Numarası	Sinyal Adı	Açıklama
1	Shield	Kablo Ekranı
2, 3, 4	NC	Bağlantı Yok
5	+5VDC	Mantık Gücü (maksimum 300mA yalıtılmış güç)
6	RTS(A)	Diferansiyel Gönderme İsteği
7	0V	Sinyal Toprağı
8	CTS(B')	Diferansiyel Göndermeye Hazır
9	RT	Direnç Sonlandırması (hat sonlandırması için Pim 10'a köprülenir)
10	RD(A')	Diferansiyel Veri Alma
11	RD(B')	Diferansiyel Veri Alma
12	SD(A)	Diferansiyel Veri Gönderme
13	SD(B)	Diferansiyel Veri Gönderme
14	RTS(B)	Diferansiyel Gönderme İsteği
15	CTS(A')	Diferansiyel Göndermeye Hazır

Kurulum Talimatları

Güvenlik Önlemi: CPU modülünü takmadan veya çıkarmadan önce arka panel gücünün kapalı olduğunu doğrulayın.
Raf Konumu: Modülü Rack 0'a takın. CPU iki fiziksel yuva kaplar ve en sağdaki (en yüksek numaralı) yuva dışında kullanılabilir herhangi iki yuvaya yerleştirilebilir.
Mekanik Sabitleme: Modülü arka panel PCI/seri konektörlerine tamamen oturtun ve rafa sabitlemek için modül montaj vidalarını sıkın.
İlk Açılış: Arka panel gücünü açın. Başlatma başarıyla tamamlandığında CPU OK LED'i sürekli AÇIK kalırken RUN ve EN LED'leri programlamaya hazır olunduğunu gösterecek şekilde KAPALI kalır.
Pil Bağlantısı: Pilin raf ömrünü korumak için lityum pili (IC698ACC701), sistem gücü uygulandıktan sonra modül pil konektörlerinden birine bağlayın. Güç kapalıyken pilin bağlanması, ilk açılışta CPU'nun başlatılamamasına neden olabilir.

Yapılandırma ve Devreye Alma

Yazılım Yapılandırması: Sistem yapılandırmasını ve kullanıcı mantığını oluşturup aktarmak için Proficy Machine Edition Logic Developer-PLC'yi kullanın.

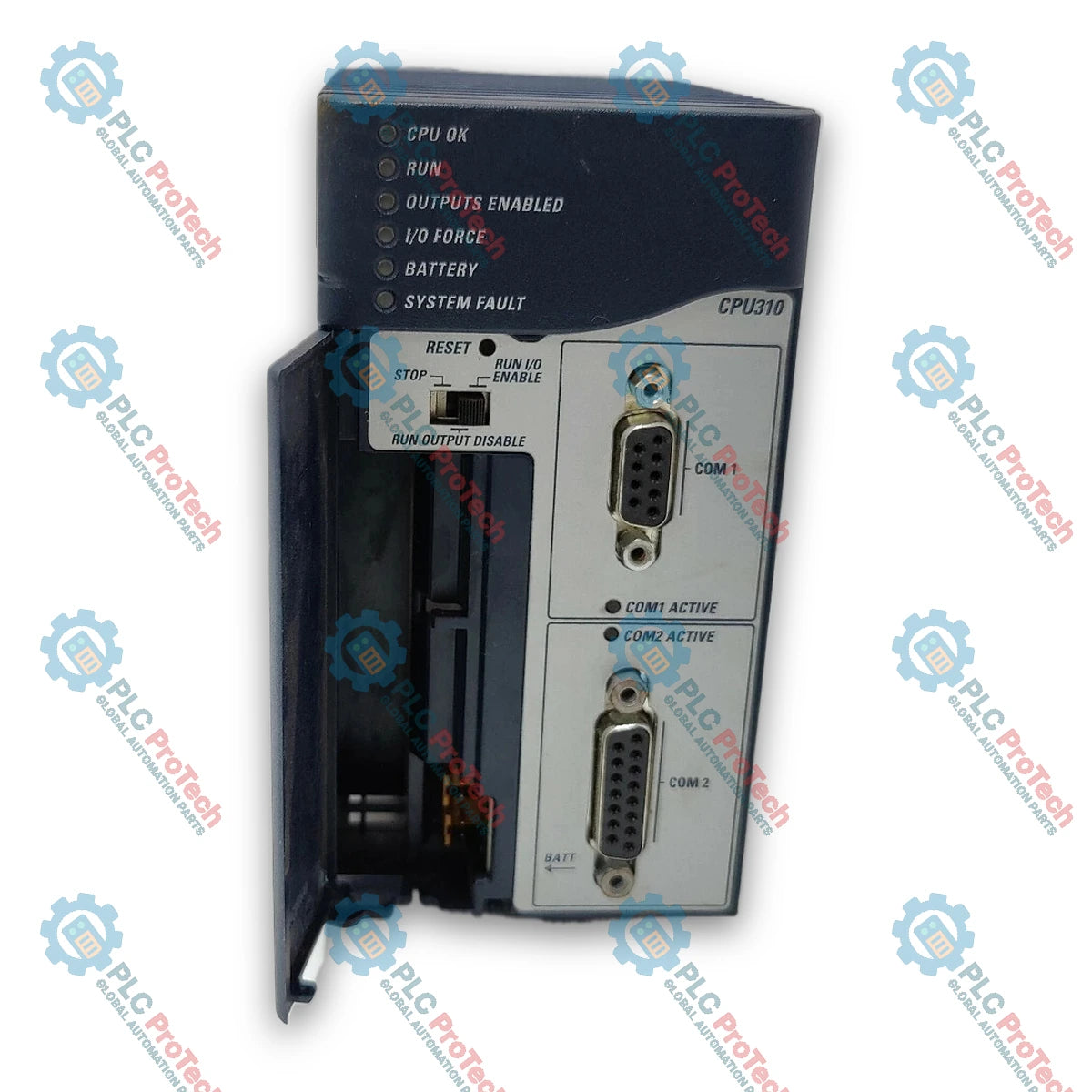

Mod Anahtarı Kontrolü: Çalışma durumunu seçmek için ön paneldeki üç konumlu anahtarı kullanın: RUN I/O ENABLED, RUN OUTPUT DISABLE veya STOP. Çalışma modu, programlama yazılımı üzerinden uzaktan da kontrol edilebilir.
Parametre ve Program Depolama: Flaş bellekten doğru açılış sırasını garanti etmek için kalıcı olmayan flaş belleğe yazma işlemi gerçekleştirmeden önce donanım yapılandırmasının ve kullanıcı mantığının RAM'e yazıldığından daima emin olun.
Ürün Yazılımı Yükleme: WinLoader yardımcı programını çalıştıran programlama bilgisayarını CPU'nun RS-232 seri bağlantı noktasına (COM1) bağlayın. Doğrudan ürün yazılımı yükseltmeleri sırasında CPU'nun G/Ç devre dışı bırakılmış STOP moduna ayarlandığından emin olun.

Uyumluluk ve Sertifikalar

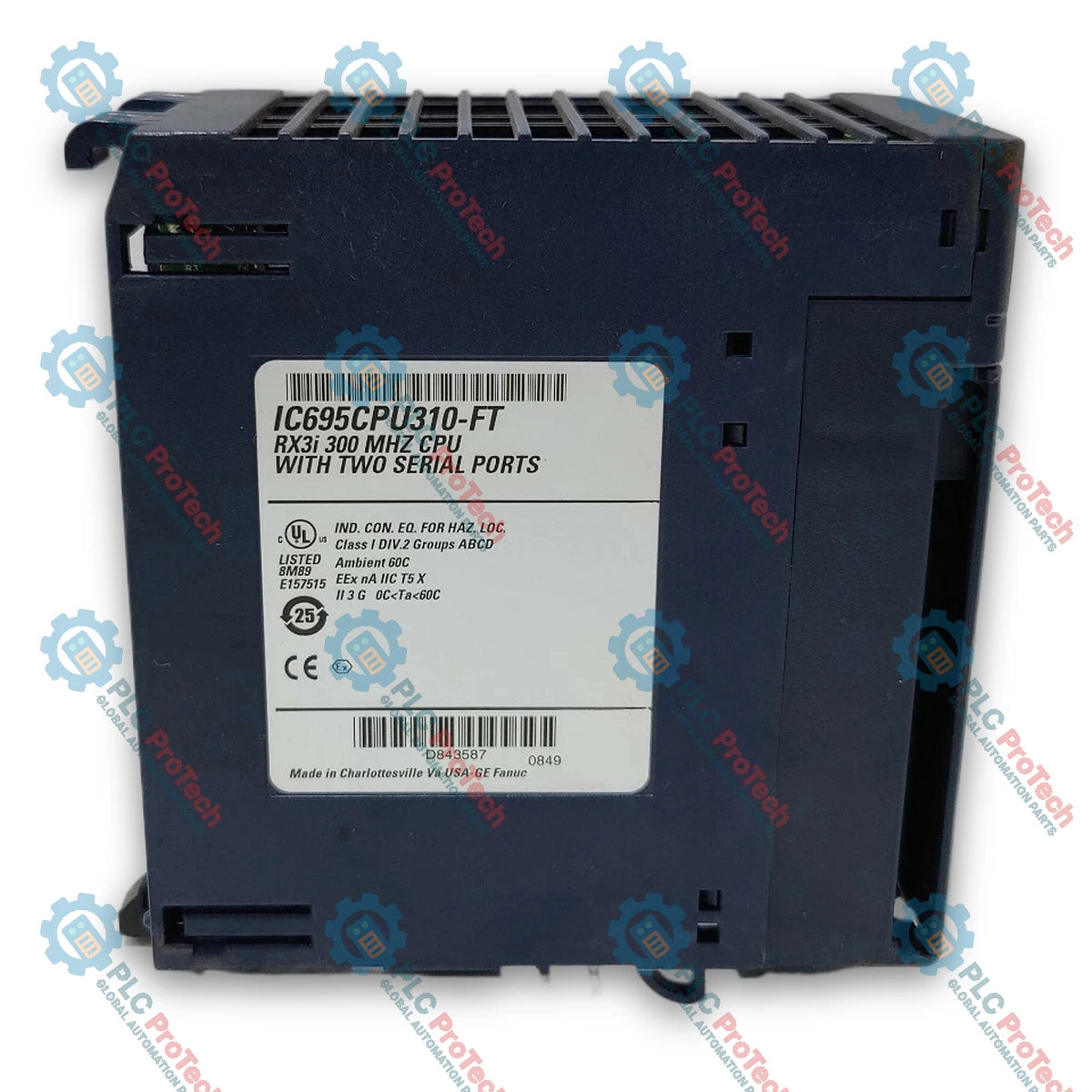

Tehlikeli Konumlar (Sınıf I, Bölüm 2, Gruplar A, B, C, D) için UL listelidir.
PCI 2.2 elektrik standartlarıyla uyumludur.

FAQ

Does the IC695CPU310 support legacy Series 90-30 I/O modules?

Yes, the processor features a dual backplane architecture that includes a standard serial backplane channel, allowing direct integration and migration of existing Series 90-30 I/O modules and expansion racks.

How much user memory is integrated into the IC695CPU310?

The module includes 10 Megabytes of battery-backed CMOS RAM for user programs and register data, along with 10 Megabytes of built-in non-volatile flash memory for long-term storage.

What programming software is required for the IC695CPU310?

The controller is programmed and configured using Proficy Machine Edition Logic Developer-PLC (version 5.0 or later depending on firmware release). It supports Ladder Diagram, Structured Text, Function Block Diagram, and C language.

What is the proper procedure for connecting the battery on a new module?

The lithium battery pack should be plugged into the CPU battery terminal after main rack power has been turned on. Connecting a battery for the first time while power is off can prevent the unit from powering up correctly.

Does the CPU have embedded Ethernet capability?

The CPU module itself features two serial communication ports (RS-232 and RS-485). Ethernet communications, including Ethernet Global Data (EGD) and SNTP time synchronization, are supported by adding an IC695ETM001 rack-based Ethernet interface module.
