GE IS200VSVOH1BEF Mark VI Speedtronic VSVO Servo Kontrol Kartı

Açıklama

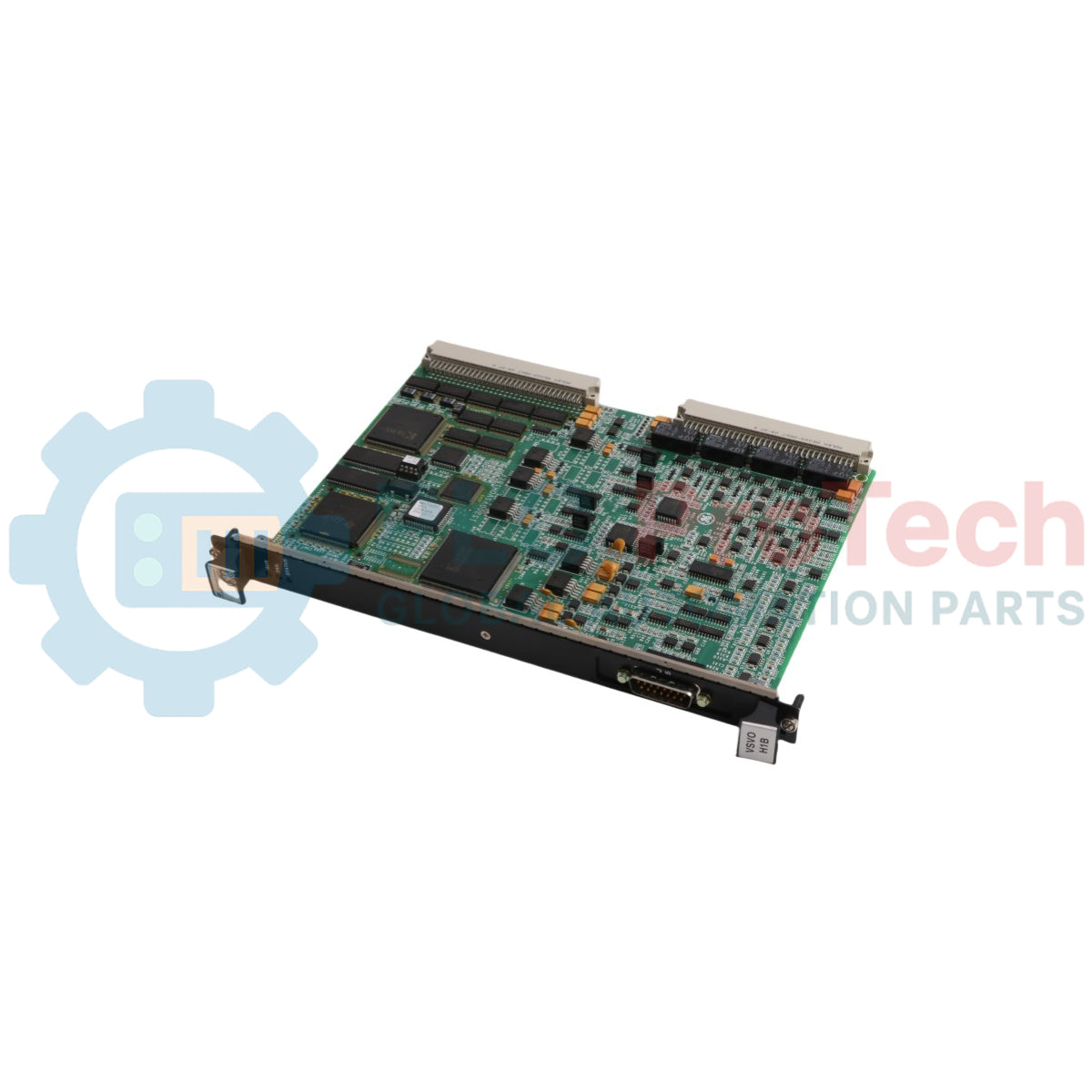

IS200VSVOH1BEF, General Electric tarafından Mark VI Speedtronic türbin kontrol serisinin bir parçası olarak geliştirilen yüksek performanslı bir servo kontrol kartı olarak işlev görür. Bu VME kartı, konum döngüsü kontrol parametrelerini uygular ve dört elektro-hidrolik servo valfe kadar hassas düzenleme ile yakıt ve buhar vanalarını sürer. Gaz veya buhar türbini konfigürasyonlarına entegre edilen IS200VSVOH1BEF, doğrudan darbe hızı akış girişlerini alır, LVDT uyarımı sağlar ve yapısal sistem dengesini korumak için gerçek zamanlı LVDT konum geri besleme döngüsü değerlerini işler.

IS200VSVOH1BEF, hem basit (simplex) mimarileri hem de hata toleranslı Üçlü Modüler Yedekli (TMR) kontrol mimarilerini destekler. Standart bir VME raf montajı içinde arayüz oluşturacak şekilde tasarlanan bu modül, çok kanallı backplane ortamlarında seri hale getirilmiş izleme metrikleri ve konumsal tanılama bilgileri iletir. Zorlu otomatik ağır sanayi türbin sürücü yönetimi için gerekli duyarlı kapalı döngü yanıt profillerini sağlar.

Özellikler

• Çoklu Valf Servo Sürüş Kapasitesi: Aynı anda dört elektro-hidrolik servo valfin kapalı döngü konum kontrollerini yönetir.
• Entegre Geri Besleme Koşullandırması: Yüksek hızlı darbe hızı akış girişleri, LVDT uyarım çıkışları ve aktif LVDT konum geri besleme takibi için yerleşik enstrümantasyon işlemleri sağlar.
• Esnek Çift Mimarili Yedeklilik: Basit konfigürasyonlar veya hata toleranslı Üçlü Yedekli kontrol ağları ile tam uyumludur.

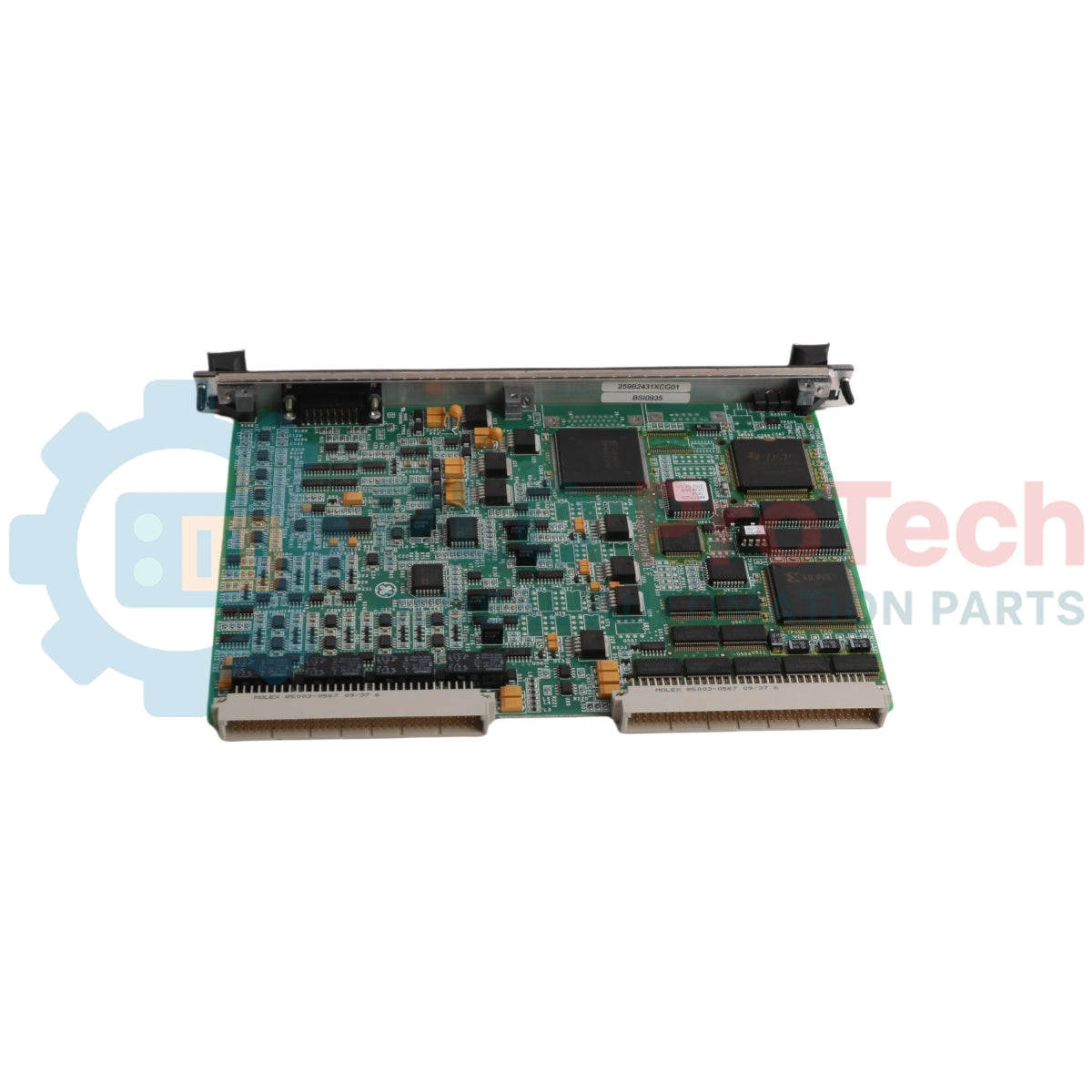

• Geniş Bileşen Alt Sistem Katmanlama: İndüktör boncukları (L1-L10), çoklu dirençler, kapasitörler ve dört yerleşik röle (K1-K4) dahil olmak üzere yetmişten fazla entegre devre ile tasarlanmıştır.
• Konformal İzolasyon Kaplaması: Bileşenleri endüstriyel ortamlardan korumak için tüm temel baskılı devre kartı üzerine ince, kapsamlı bir konformal kaplama tabakası uygulanmıştır.

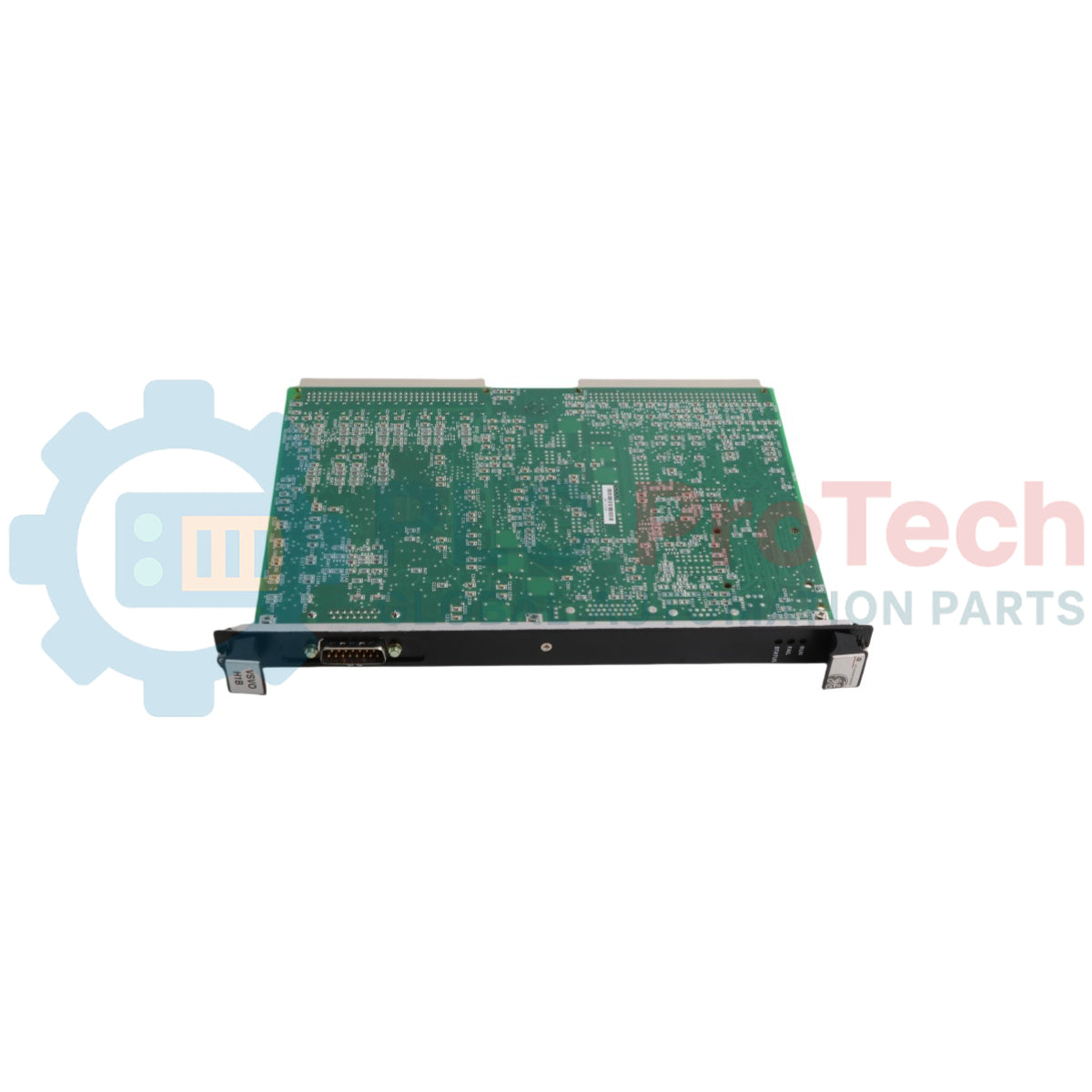

• Ön Panel Görsel Tanılama: Tek yuvalı ön metal plaka üzerinde dış kablo konektörü (J5) ile birlikte yeşil (RUN), kırmızı (FAIL) ve turuncu (STATUS) LED göstergeleri bulunur.

Uygulamalar

• Mark VI Speedtronic buhar ve gaz türbini elektro-hidrolik servo valf düzenlemesi
• Türbin yakıt ölçümü ve buhar çekiş vanaları için gerçek zamanlı döngü konumlandırma
• Çok kanallı LVDT geri besleme izleme ve sensör uyarım kontrolü

Teknik Özellikler

Kurulum Kılavuzu

• VME Raf Hizalaması: Kartı, şasi montaj rayları boyunca arka P1 ve P2 pinleri backplane dağıtım ağına güvenli şekilde oturana kadar yumuşakça yönlendirin. Ön paneli entegre panel vida noktaları ile tamamen sabitleyin.
• Arayüz Kablo Bağlantıları: Özel yüksek yoğunluklu dış arayüz kablo döngülerini doğrudan ön J5 panel kablo konektör montajından geçirin.
• ESD Güvenli Kullanım: Modül kurulumu sırasında yetmiş iç entegre devreyi voltaj atlamalarından korumak için doğrulanmış bir bileklik kullanarak standart elektrostatik topraklama protokollerini uygulayın.
