28 Yerleşik G/Ç'li Honeywell SC-UCMX01 51307195-175 RTU2020 Yedeksiz Kontrolör Kiti

Açıklama

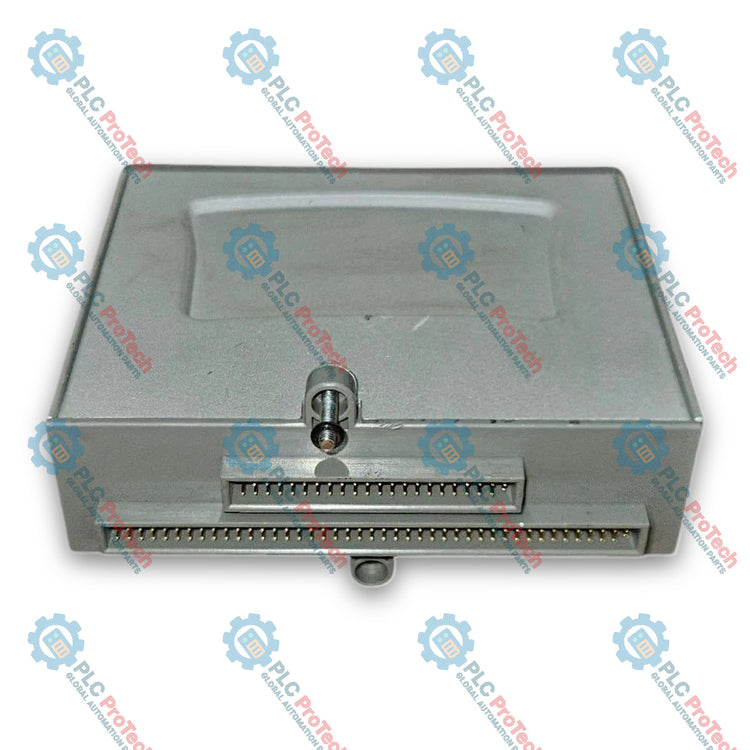

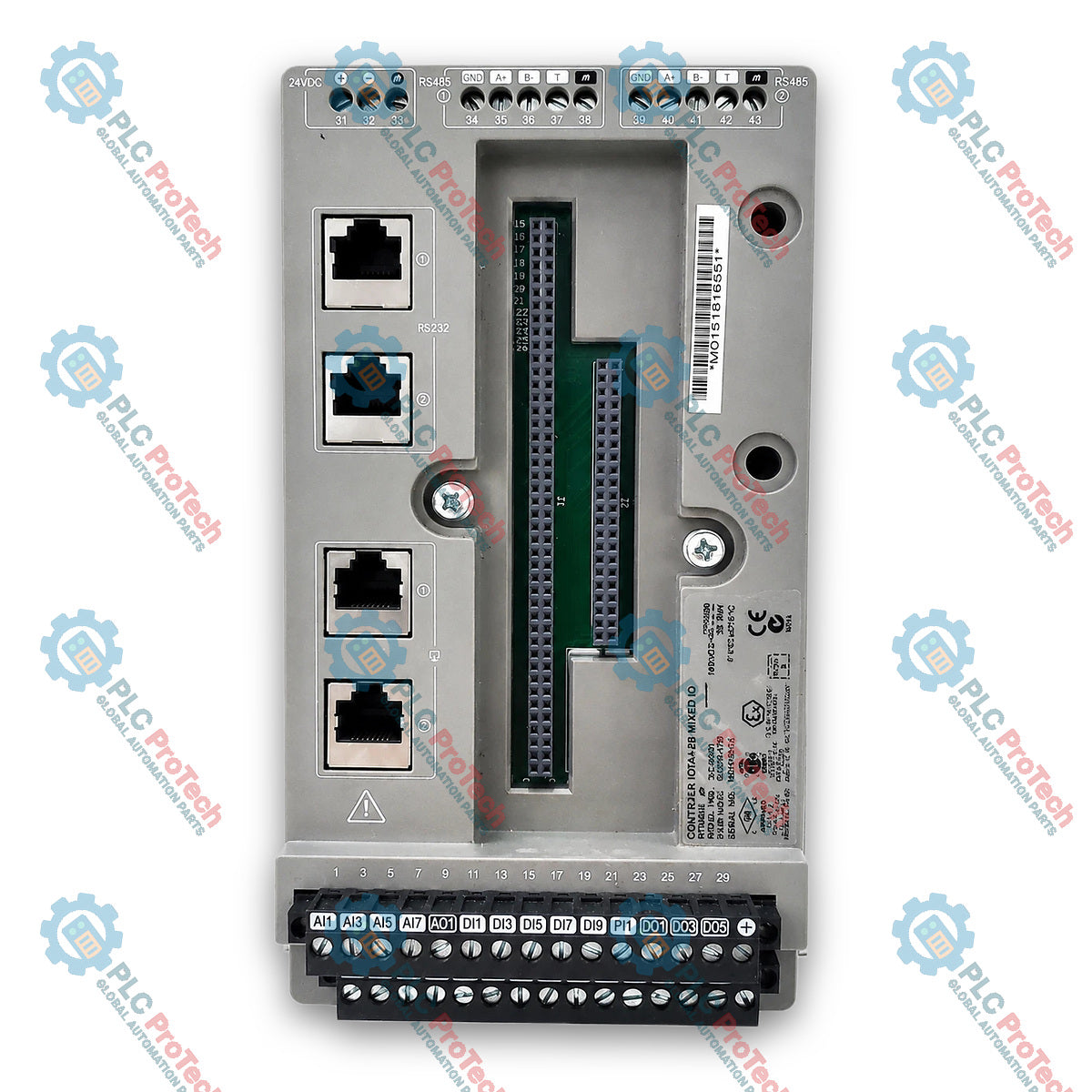

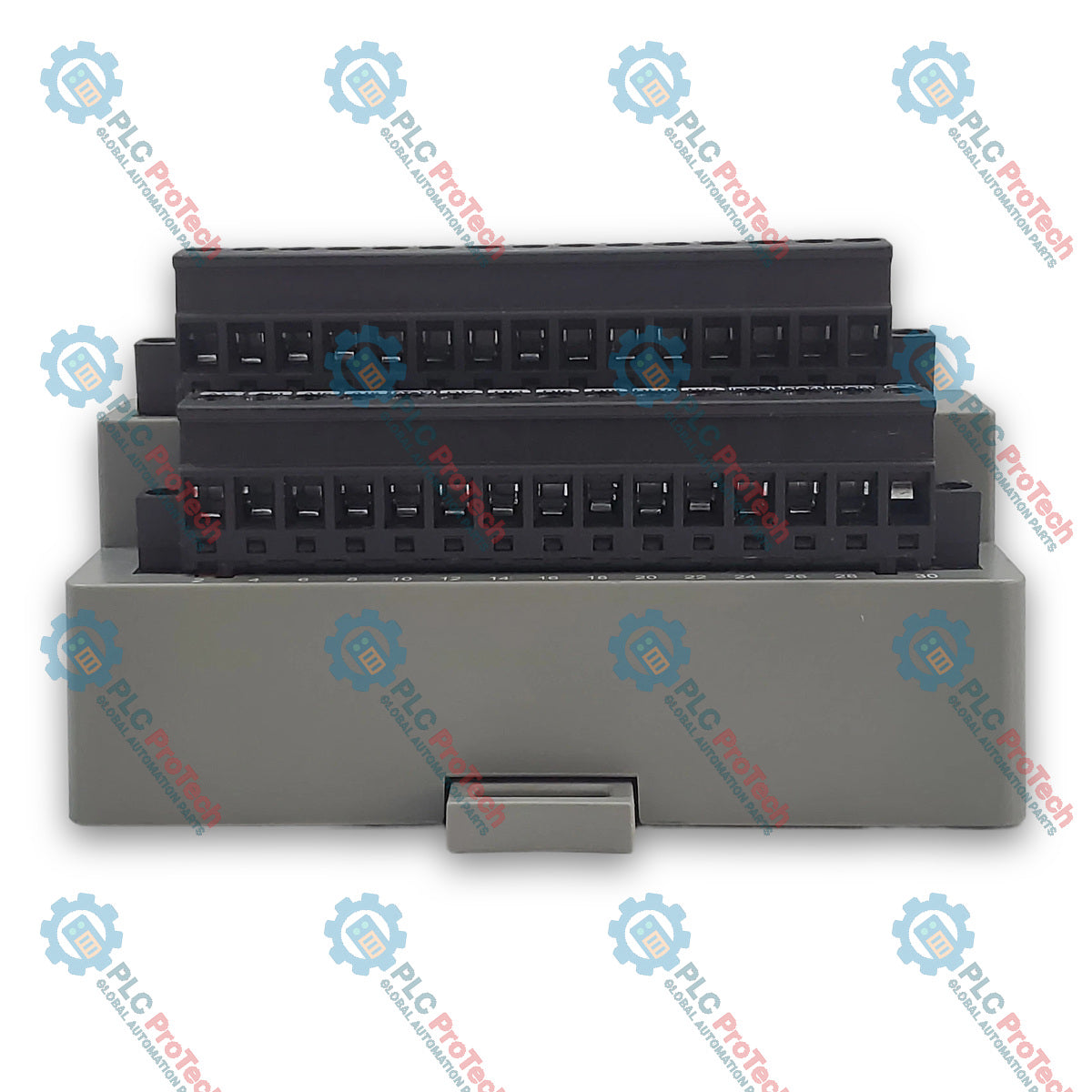

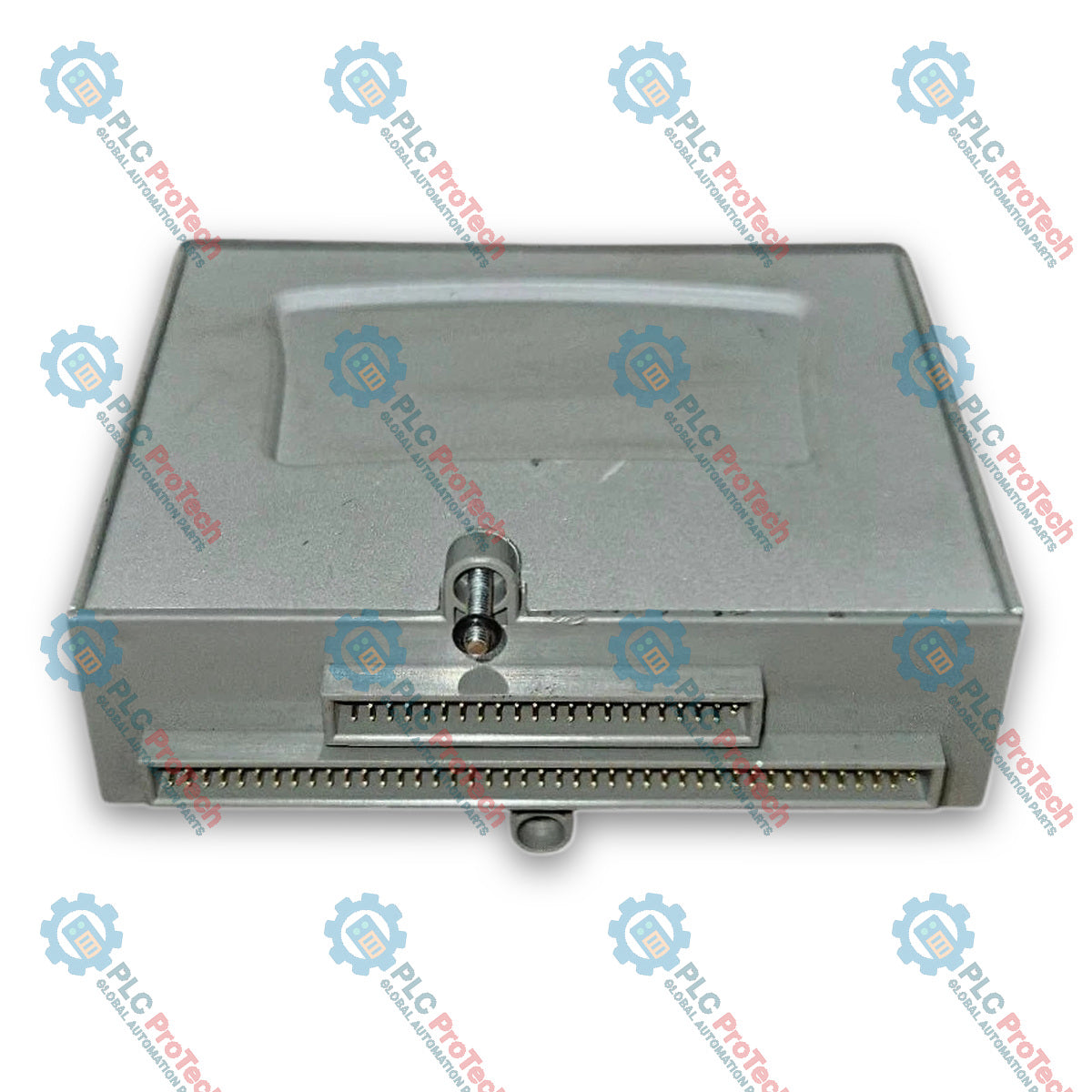

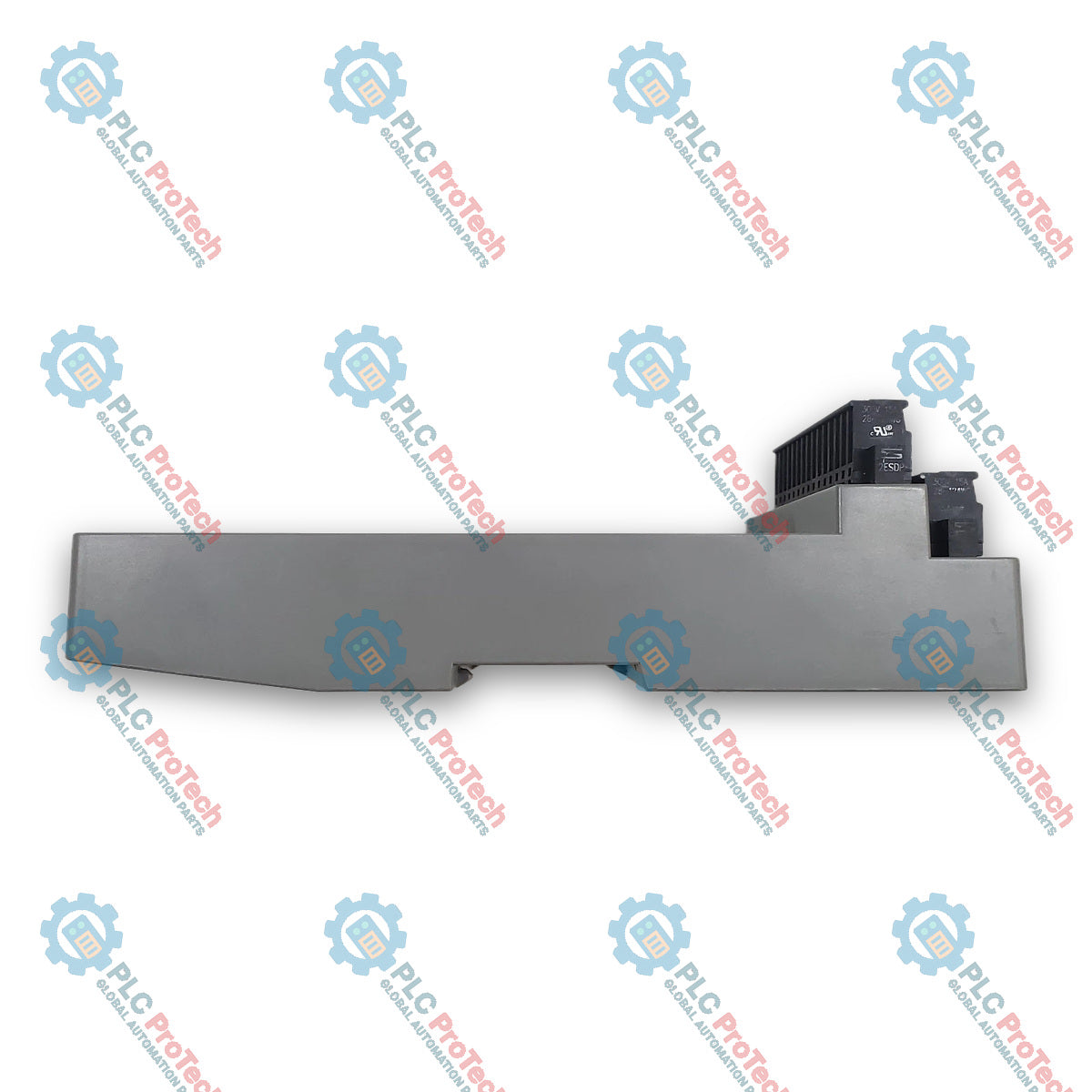

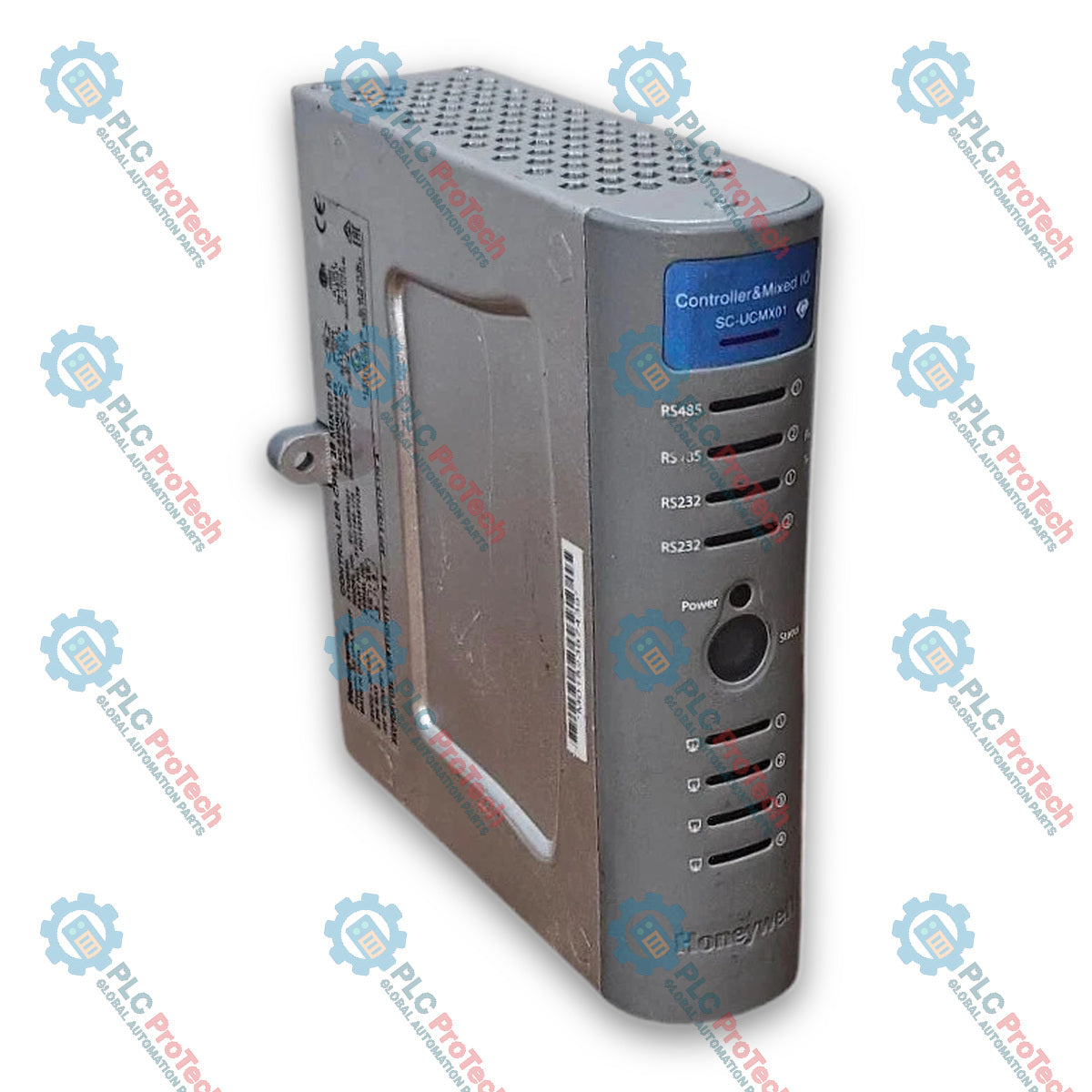

Honeywell SC-UCMX01 51307195-175, zorlu uzaktan otomasyon, saha veri toplama ve proses izleme uygulamaları için tasarlanmış, RTU2020 ailesinde yer alan eksiksiz bir uzak terminal ünitesi kontrol kiti­dir. Paket, bir Kontrol İşlemci Modülü (CPM) ve 51307195-175 parça numarasını taşıyan uyumlu bir Giriş Çıkış Sonlandırma Grubundan (IOTA) oluşur. 667 MHz hızında çalışan çift çekirdekli ARM Cortex-A9 32 bit işlemci tarafından desteklenen bu yedeksiz grup, yüksek verimli çalışmayı ultra düşük güç tüketimiyle birleştirir ve standart çalışma koşullarında tipik olarak yalnızca 1,8 W tüketir.

Bu kontrol cihazı, harici HART sinyal dönüştürücülerine olan ihtiyacı ortadan kaldıran 8 HART özellikli Analog Giriş ve 2 HART özellikli Analog Çıkış dahil 28 karma yerleşik G/Ç kanalına sahiptir. Yerleşik dinamik bellek (128 MB RAM) ve kalıcı olmayan flash bellek (32 MB Flash ile 4 Mbit korumalı depolama), kararlı veri işleme, 100 ms'nin altında yürütme çevrim süreleri ve pil gerektirmeden 20 yıldan uzun süre korumalı veri saklama sağlar. Veri kaydı özellikleri yerleşik olarak sunulur; yerel Flash depolamayı veya 32 GB'a kadar yerleşik SD kart yuvası üzerinden genişletmeyi destekler.

Honeywell SC-UCMX01 mimarisinin merkezinde iletişim esnekliği yer alır. Ünite, otomatik çapraz bağlantı ve 1500 V RMS izolasyon destekli çift 10/100BaseTx Ethernet bağlantı noktasının yanı sıra iki RS232 bağlantı noktası ve iki 2 telli RS485 bağlantı noktasıyla üretilmiştir. Desteklenen endüstriyel iletişim protokolleri arasında Modbus TCP, Modbus RTU/ASCII (Master/Slave), DNP3 TCP (Outstation/Slave Level 3+) ve Field Device Manager üzerinden cihaz varlık yönetimi için HART-IP Version 7 bulunur. Zorlu saha kurulumları için tasarlanan tüm G/Ç ve iletişim arabirimlerinde entegre 600 W geçici gerilim bastırma bulunur.

Özellikler

• Eksiksiz Entegre Grup: Kontrol İşlemci Modülü (CPM) ile pasif Giriş Çıkış Sonlandırma Grubunu (IOTA), SC-UCMX01 tek sipariş modeli altında birleştirir.
• Düşük Güç Tüketimli Mimari: Tipik 1,8 W güç tüketimiyle (minimum 1,6 W ile tam saha yükünde 4,6 W arası) yüksek hesaplama performansı sunar.
• Yüksek Yoğunluklu Yerleşik G/Ç: 8 Analog Giriş, 2 Analog Çıkış, 10 Dijital Giriş, 6 Dijital Çıkış ve 2 Yüksek Hızlı Darbe/Dijital Giriş dahil 28 karma yerleşik kanal sağlar.
• Entegre HART Yeteneği: Yerel program erişimi, tanı alarmları ve HART-IP uzaktan varlık yönetimi için yerleşik analog kanallarda HART protokolünü doğal olarak destekler.
• Genişletilmiş Endüstriyel Çalışma Aralığı: -40 degC ile 75 degC arasındaki ortam sıcaklıklarında güvenilir şekilde çalışır.
• Esnek Seri ve Ethernet Bağlantısı: Modbus ve DNP3 desteği sunan 2 Ethernet RJ45 bağlantı noktası, 2 RS232 seri bağlantı noktası ve 2 izole/sonlandırılmış RS485 bağlantı noktasıyla donatılmıştır.
• Endüstriyel Aşırı Gerilim Koruması: Tüm G/Ç kanallarında ve seri/Ethernet iletişim bağlantı noktalarında 600 W tepe darbe gücünde geçici gerilim bastırma özelliğine sahiptir.
• Esnek Veri Kaydı ve Olaylar: Yerleşik Flash bellekte 80.000'e kadar DNP3 olayını veya isteğe bağlı SD kartta (32 GB'a kadar desteklenir) 500.000'e kadar olayı saklar.

Uygulamalar

• Petrol ve Gaz Kuyu Başı Otomasyonu: Uzak kuyu sahalarında basınç, sıcaklık ve çok değişkenli HART transmiterlerinin uzaktan izlenmesi ve kontrolü.
• Boru Hattı İzleme ve Debi Ölçümü: AGA 3, AGA 7, AGA 8 ve API 11.1 fonksiyon bloğu kitaplıklarını kullanarak gerçek zamanlı veri kaydı ve sıvı/gaz debisi hesaplamaları.
• Su ve Atık Su Uzak Tesisleri: Pompa istasyonları, terfi istasyonları ve uzak rezervuar izleme için denetleyici kontrol ve veri toplama.
• Trafo Merkezi ve Uzak Altyapı: DNP3 TCP Level 3+ veya Modbus iletişim bağlantıları üzerinden merkezi SCADA ağlarıyla entegrasyon.

Sipariş Bilgileri

Teknik Özellikler

Genel

İşlemci ve Bellek

Güç Gereksinimleri

Yerleşik Giriş / Çıkış (28 Kanal)

İletişim

Çevresel Koşullar ve Çevre Sınıflandırmaları

Bağlantılar / Arabirimler

Kurulum Kılavuzu

1. Kurulum Öncesi İnceleme: Donanım grubunun (IOTA 51307195-175 üzerine monte edilmiş CPM ünitesi) fiziksel hasar içermediğini ve tüm terminal bloklarının düzgün şekilde oturduğunu doğrulayın.
2. DIN Rayına Montaj: Grubu, saha tehlikeli bölge gereksinimlerine uygun, gerekli sınıfa sahip bir pano içindeki standart 35 mm DIN rayına (TH35-7.5) güvenli şekilde oturtun.
3. Güç Kablolaması: Regüle edilmiş 18–30 VDC güç kaynağını ana güç terminal bloğuna bağlayın. Gücü uygulamadan önce kutupların doğru olduğundan emin olun.
4. G/Ç Kanalı Kablolaması: Saha cihazlarını sinyal tipine göre bağlayın:
   • 4-20 mA / 1-5 VDC sensörleri Analog Giriş terminallerine bağlayın.
   • 24 VDC kuru kontakları Dijital Girişlere bağlayın.
   • Dijital Çıkış yük akımlarının 24 VDC'de kanal başına 80 mA'yı aşmadığını doğrulayın.
5. Topraklama ve Ekranlama: Etkin geçici gerilim koruması sağlamak için saha kablosu ekranlarını doğrudan belirlenmiş topraklama barasına veya şasi toprak terminallerine sonlandırın.
6. Ağ Bağlantısı: Yerel HMI'lara, telsizlere veya SCADA anahtarlarına bağlanmak için korumalı CAT5e veya CAT6 Ethernet kablolarını RJ45 ağ bağlantı noktalarına takın.

Yapılandırma / Devreye Alma / Değiştirme

Yapılandırma Kılavuzu

• IEC 61131-3 mantık programlarını (Ladder Diagram, Function Block Diagram, Structured Text, Instruction List veya Sequential Function Chart) oluşturmak ve indirmek için uyumlu bir Windows PC'ye (Windows 7 Pro SP1 veya Windows Server 2008 R2) kurulmuş RTU Builder yazılımını kullanın.
• İletişim parametrelerini (IP adresleri, Modbus kayıt haritaları, DNP3 nokta tabloları, seri baud hızları) RTU Builder içinde yapılandırın.
• HART cihaz erişimi gerekiyorsa, HART-IP üzerinden geçiş verisi okuma ve uzaktan varlık yönetimini etkinleştirmek için SP-IHARTP lisansının uygulandığından emin olun.

Devreye Alma Önerileri

• Projenin Flash bellekte kalıcı olduğunu doğrulamak için RTU Builder üzerinden sıcak veya soğuk yeniden başlatma testi gerçekleştirin.
• RTU Builder'daki çevrimiçi izlemeyi kullanarak 28 yerleşik G/Ç kanalının tamamındaki gerçek zamanlı sinyal değerlerini doğrulayın.
• Yerel ağdaki bir SNTP sunucusunu kullanarak zaman senkronizasyonu performansını doğrulayın.
• Merkezi SCADA sistemiyle Modbus TCP veya DNP3 TCP üzerinden iletişim bağlantılarını doğrulayın.

Değiştirme Önerileri

• Etkin bir modülü çıkarmadan önce mevcut IEC 61131-3 projesini, yapılandırma dosyalarını ve veri kayıt dosyalarını RTU Builder kullanarak yükleyin ve yedekleyin.
• Kabloları yerinden çıkarmadan veya donanımı sökmeden önce ana güç giriş bloğunun bağlantısını kesin.
• Pin bütünlüğünü korumak için saha kablolama konnektörlerini doğrudan yedek üniteye aktarın.
• Kaydedilmiş projeyi indirin ve parametreleri yedek SC-UCMX01 kontrol cihazına geri yükleyin.

Uyumluluk ve Sertifikalar

• CE İşareti: EN61010-1:1993, EN61326-1 ve EN61326 kapsamında sertifikalıdır.
• FM Onayı: Class I, Division 2, Groups A, B, C, D (T4) için kıvılcım çıkarmayan; Class I, Zone 2 için AEx nA IIC T4 (-40 degC <= Ta <= 75 degC).
• CSA Sertifikalı: Class I, Division 2, Groups A, B, C, D (T4) için kıvılcım çıkarmayan; Class I, Zone 2 için Ex nA IIC T4 (-40 degC <= Ta <= 75 degC).
• ATEX Sertifikası: II 3 G Ex nA IIC T4 Gc (-40 degC <= Ta <= +75 degC).
• Çevre Standartları: ANSI/ISA S71.04 Class G2 Havadaki Kirleticiler (Standart); Class G3 seçeneği mevcuttur.
• Pano Malzemeleri: UL 94V-0 alev geciktiricilik sınıfına sahiptir.
