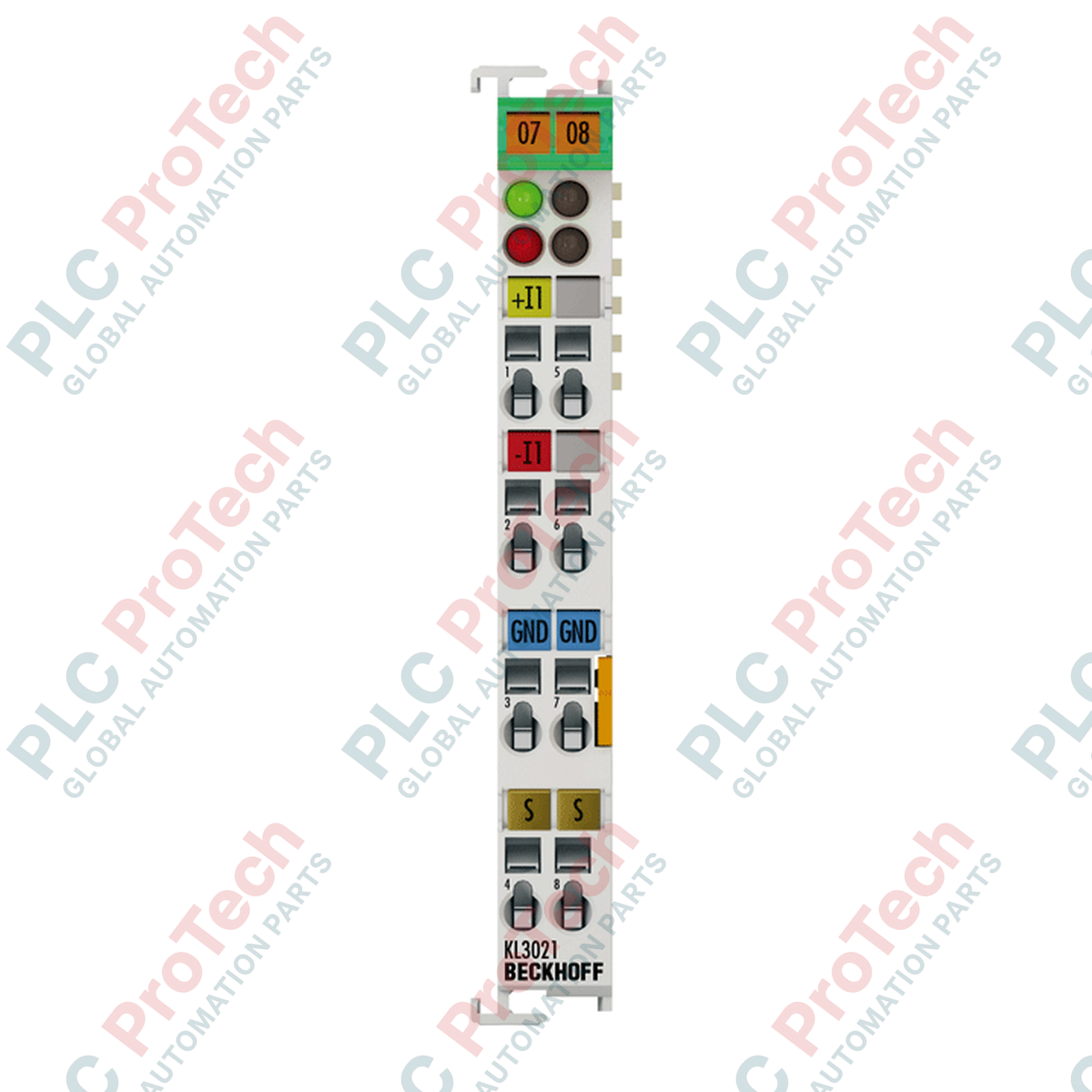

KS3021 1 kanallı analog giriş terminali, 4-20 mA, diferansiyel

Ürüne Genel Bakış

 KS3021 (KS3021) , standart 4 ila 20 mA endüstriyel sinyallerin işlenmesi için tasarlanmış, yüksek hassasiyetli 1 kanallı analog giriş terminalidir. Gelişmiş diferansiyel giriş teknolojisinden yararlanan bu terminal, toprak döngüsü parazitini ortadan kaldırmak ve ortak mod gürültüsünü bastırmak üzere özel olarak tasarlanmıştır; bu nedenle zorlu elektromanyetik ortamlarda uzun mesafeli sensör uygulamaları için ideal bir seçimdir. Kimyasal proses, su arıtma ve HVAC kontrolü gibi sektörlerde KS3021, kritik telemetri için gereken güvenilirliği sunar. Hızlı 1 ms dönüşüm süresi ve 12 bit çözünürlüğü sayesinde dinamik proses değişkenlerinin yüksek doğrulukla yakalanmasını sağlar. "KS" tanımı, takılabilir kablolama seviyesini ifade eder ve mevcut saha enstrümantasyon kablolarını etkilemeden modülün hızlı şekilde değiştirilmesine olanak tanır.

Teknik Yapılandırma

KS3021, 80 Ω dahili dirence ve 0,7 V diyot gerilim düşümüne sahip diferansiyel bir giriş katını entegre eder. Maksimum 35 V ortak mod gerilimini destekleyerek sensör toprağı ile kontrol sistemi toprağı arasındaki olası gerilim kaymalarına karşı yüksek dayanıklılık sağlar. Terminal, tamamen dahili K-bus üzerinden beslenir ve tipik olarak 60 mA akım çeker. Bu sayede harici 24 VDC güç kontağı bağlantılarına olan ihtiyaç ortadan kaldırılarak pano güç dağıtımı basitleştirilir. Güvenlik açısından kritik veya tehlikeli bölge uygulamaları için modül, K-bus ile sinyal seviyesi arasında 500 V elektriksel izolasyona sahiptir ve Bölge 2 patlayıcı atmosferlerde kullanım için ATEX Ex nA IIC T4 Gc sertifikasını taşır.

Teknik Özellikler

Teknik SSS

KS3021'deki takılabilir kablolama seviyesinin temel avantajı nedir?

KS serisi terminaller, çıkarılabilir bir kablo fişine sahiptir. Bu sayede bakım personeli, önceden kablolanmış terminal bloğunun fişini çıkarıp yeni bir üniteye takarak arızalı modülü kolayca değiştirebilir. Böylece kablolama hatası riski ortadan kaldırılır ve 7/24 üretim ortamlarında Ortalama Onarım Süresi (MTTR) önemli ölçüde azaltılır.

Diferansiyel giriş, tek uçlu girişlere kıyasla sinyal gürültüsünü nasıl yönetir?

Diferansiyel giriş, bir hattı ortak toprağa göre ölçmek yerine iki sinyal hattı arasındaki gerilim farkını ölçer. Bu yapı, her iki kabloyu da eşit şekilde etkileyen "ortak mod" gürültüsünü etkili biçimde ortadan kaldırır. Bu özellik, yüksek motor parazitinin veya değişken frekanslı sürücülerin bulunduğu alanlarda sinyal bütünlüğünü korumak için gereklidir.

Bu terminal tehlikeli konumlarda kullanıma uygun mudur?

Evet, KS3021, II 3 G Ex nA IIC T4 Gc işaretine sahip ATEX sertifikalı bir üründür. Endüstriyel tesis güvenlik standartlarının gerekliliklerini karşılayan, uygun sınıfa sahip bir muhafaza içine monte edilmesi koşuluyla Bölge 2 ortamlarında kullanım için onaylanmıştır.

Mühendislik ve Kurulum Kılavuzu

• Kablolama Hassasiyeti ve Sıyırma: Kesiti 0,08 ila 1,5 mm kare (AWG 28-16) olan tek telli veya çok telli iletkenler kullanın. Kablo sıyırma uzunluğunun tam olarak 9 ila 10 mm olmasını sağlayın. Yaylı klemensi çalıştırmak için küçük bir düz tornavida kullanın; takılabilir blok, bağlantıların kablolama sonrasında EN 60068 standartlarına uygun şekilde titreşime dayanıklı kalmasını sağlar.

• Topraklama ve Ekranlama: Diferansiyel girişin avantajlarını en üst düzeye çıkarmak için ekranlı bükümlü çift kablolar kullanın. Yüksek frekanslı parazitleri dahili 12 bit A/D dönüştürücüden uzaklaştırmak amacıyla ekran, terminal girişindeki bir ekran kelepçesi kullanılarak fonksiyonel topraklama (FE) noktasına bağlanmalıdır.

• K-bus Güç Yönetimi: KS3021 gücünü yalnızca K-bus üzerinden (60 mA) çektiğinden, Bus Coupler'ınızın toplam güç bütçesini her zaman kontrol edin. Bağlı tüm terminallerin toplam K-bus akımı kuplörün sınırını (örneğin 500 mA veya 1000 mA) aşarsa segmente bir K-bus yenileme terminali eklenmelidir.
