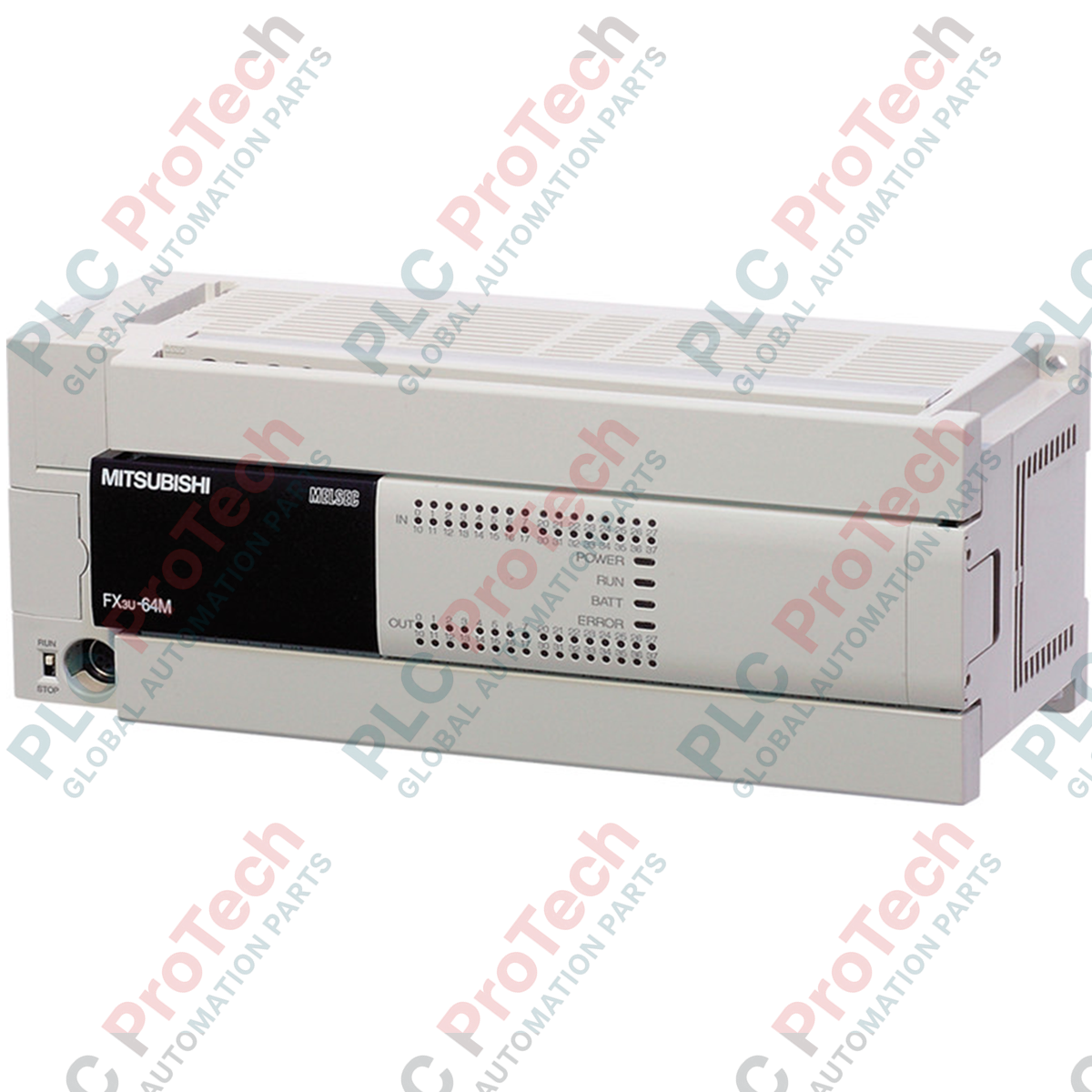

Mitsubishi Electric FX3U-64MT/ES-A MELSEC FX3U Serisi PLC Ana Ünitesi

SKU FX3U-64MT/ES-A

Stokta

12-month warranty
Free returns within 30 days

Üretici: Mitsubishi Electric
Ürün No.: FX3U-64MT/ES-A
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: PLC CPU Modülleri
Ödeme: T/T, Western Union
Ağırlık: 500g
Boyutlar: 220 mm x 110 mm x 105 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Yüksek performanslı otomasyon için tasarlanan Mitsubishi Electric FX3U-64MT/ES-A, MELSEC FX3U ailesi içinde 32 dijital giriş ve 32 transistör çıkışını entegre eden yüksek hızlı bir PLC ana ünitesi olarak çalışır. Bu kontrolör, son derece kompakt tasarımı gelişmiş yürütme hızları ve 64.000 adımlık program belleğiyle birleştirerek karmaşık makine kontrolü uygulamalarını destekler. Konumlandırma ve hareket kontrolü için optimize edilen ünite, çok eksenli yapılandırmaları doğrudan temel modülden yönetebilen dahili yüksek hızlı sayaçlara ve darbe çıkışlarına sahiptir.

Özellikler

Çift Veri Yolu Mimarisi: Geleneksel FX serisi blokları ve yüksek hızlı ADP adaptörleri kullanılarak eş zamanlı genişletmeyi mümkün kılar.
Entegre Yüksek Hızlı G/Ç: Hızlı yanıt ve darbe dizisi üretimi için tasarlanmış 32 giriş ve 32 transistör (Sink) çıkışı içerir.
Geniş Program Kapasitesi: Gelişmiş uygulama kodu ve veri kaydı için 64.000 adımlık dahili RAM/Flash bellek.
Konumlandırma Yetenekleri: Adım ve servo sürücü kontrolü için 100 kHz'e kadar dahili 3 eksenli bağımsız darbe çıkışı.
İletişim Arayüzü: RS-232, RS-485 ve Ethernet modülleri için genişletme kapasitesine sahip dahili programlama portu.

Uygulamalar

Çok Eksenli Paketleme Makineleri: Eş zamanlı etiketleme, ayırma ve ambalajlama işlemleri.
Malzeme Taşıma Sistemleri: Konveyör kontrolü, paletleme ve otomatik depolama/geri alma sistemleri (ASRS).
Hassas Montaj Hatları: Al ve yerleştir indeksleme tablaları ve pnömatik sıralama ağları.
Pompalama ve HVAC Kontrolü: Özel genişletme modülleriyle birlikte kullanıldığında karmaşık analog döngü entegrasyonu.

Teknik Özellikler

Parametre	Özellik Değeri
Üretici	Mitsubishi Electric
Model Serisi	MELSEC FX3U
Parça Numarası / SKU	FX3U-64MT/ES-A
Besleme Gerilimi	100 - 240 V AC (+10% / -15%), 50/60 Hz
Güç Tüketimi	45 W
Toplam Dijital G/Ç Noktası	64 nokta (dahili)
Dijital Giriş Özellikleri	32 nokta, 24 V DC (Sink veya Source seçilebilir)
Dijital Çıkış Özellikleri	32 nokta, Transistör (Sink tipi)
Yanıt Süresi	Giriş: Yaklaşık 10 ms; Çıkış: 0,2 ms veya daha az (yüksek hızlı işlemler için)
Dahili İletişim Portu	RS-422 (Mini-DIN 8 pimli programlama arayüzü)
Ortam Çalışma Sıcaklığı	0 - 55 °C
Menşei Ülke	Japonya
Sevkiyat Ağırlığı (Hesaplanan)	1,20 kg
Paket Boyutları (Hesaplanan)	220 mm x 110 mm x 105 mm

Bağlantılar ve Arayüzler

Terminal Grubu	Kablo Bağlantı Ataması ve İşlevi
L, N, PE	Ana AC güç girişi (100-240 V AC) ve koruyucu toprak bağlantısı.
24+ / S/S	Yardımcı 24 V DC güç beslemesi (çıkış) ve giriş yapılandırması sink/source seçici terminali.
X0 - X37	24 V DC Dijital Girişler (X0-X7, yüksek hızlı donanım sayacı yapılandırmalarını destekler).
Y0 - Y37	Transistör Çıkış Terminalleri. Y0, Y1 ve Y2, 100 kHz'ye kadar darbe çıkışlarını destekler.
COM1 - COM5	Transistör çıkışları için ortak referans terminalleri (gruplandırılmış çıkış tasarımı).

Deneysel Mühendislik Bulguları

Alternatif Modeller ve Uyumluluk

Eski sistemleri FX2N-64MT'den FX3U-64MT/ES-A'ya geçirirken fiziksel pano kaplama alanınızı gözden geçirin. FX3U, fiziksel muhafaza genişliğini biraz artıran çift veri yolu mimarisine sahiptir. GX Developer'daki programlama kodu GX Works2 içinde otomatik olarak aktarılabilir; ancak yüksek hızlı sayaç işaretçisi değişiklikleri ve darbe çıkışı komut biçimleri, FX3U donanım komut setiyle uyumlu olacak şekilde manuel olarak doğrulanmalıdır.

Uygulama Hataları ve Mühendislik Notları

Bu ünite Sink transistör çıkışlarına (MT/ES-A) sahip olduğundan yük, güç kaynağının pozitif terminali ile dijital çıkış terminali arasına bağlanmalıdır. Çıkış pininden doğrudan akım sağlamaya çalışmak dahili optik kuplörlere zarar verir. DC solenoidler veya yardımcı röleler gibi endüktif yüklerde, geri EMK gerilim darbelerinin zamanla çıkış transistörlerini bozmasını önlemek için yükün uçlarına harici bir geri tepme diyodu takın.

Devreye Alma ve Kablolama İpuçları

CPU üzerindeki dahili 24 V DC yardımcı çıkış güç terminali 450 mA'ye kadar akımı destekler. Birden fazla yakınlık sensörüne veya enkodere güç verirken bu sınırı aşmayın. Darbe konumlandırma sistemlerinde, transistör çıkışları (Y0-Y2) ile motor sürücü amplifikatörü arasındaki kablo uzunluğunu 2 metrenin altında tutun ve yüksek frekanslı elektromanyetik girişimi azaltmak için ekranlı bükümlü çift kablo kullanın.

Montaj Talimatları

KRİTİK GÜVENLİK UYARISI

Terminal bağlantısı veya modül genişletmesi yapmadan önce tüm elektrik güç kaynaklarını izole edin. Besleme geriliminin 100-240 V AC değerine uygun olduğunu tekrar kontrol edin; DC sinyal terminallerine yüksek gerilim uygulanması bileşenlerin anında arızalanmasına ve fiziksel tehlikelere neden olur.

1

Kontrol cihazını standart 35 mm DIN rayına yatay olarak veya yapısal montaj vidaları kullanarak doğrudan arka plakaya monte edin; doğal konveksiyonla soğutma için ünitenin üstünde ve altında en az 50 mm boşluk bırakın.

2

Güç kaynağı hattını L ve N terminallerine bağlayın ve Protective Earth (PE) terminalinin doğrudan sistemin düşük empedanslı bakır topraklama barasına bağlandığından emin olun.

3

Giriş sensörü türlerinize göre S/S terminalini yapılandırın: Sink giriş yapılandırmaları için S/S'yi 24+'ye, Source giriş yapılandırmaları için S/S'yi 0V'ye bağlayın.

4

Tüm terminal bloklarını, mekanik titreşimler altında kontak bozulmasını önlemek için entegre vidaları kullanarak 0,5 ila 0,8 N-m torkla sabitleyin.

FAQ

Bu modüldeki ES-A son eki ne anlama gelir?

ES-A son eki, ana ünitenin 100-240 V AC güç kaynağıyla çalıştığını, 24 V DC girişlere (sink/source seçilebilir) sahip olduğunu ve sink tipi transistör çıkışlarını kullandığını belirtir.

Servo veya step motor sürücülerini kontrol etmek için FX3U-64MT/ES-A'yı kullanabilir miyim?

Evet. Kontrol cihazı, 100 kHz'e kadar çalışan üç bağımsız darbe çıkış kanalı (Y0, Y1 ve Y2) sunar; bu sayede ek konumlandırma modülleri olmadan üç eksene kadar doğrudan açık çevrim kontrolü gerçekleştirilebilir.

FX3U serisi CPU'da programlama belleği genişletilebilir mi?

FX3U-64MT/ES-A, karmaşık uygulamalar için yeterli olan 64.000 adımlık dahili RAM/Flash belleğe sahiptir. Ancak program aktarımı ve yedekleme işlemleri için bellek kasetleri (FX3U-FLROM-16/64 gibi) takılabilir.

Bu ünitede toplam I/O genişletmesi için maksimum sınır nedir?

FX3U temel ünitesi, en fazla 256 yerel dijital I/O noktasına veya CC-Link ağ yapılandırmaları kullanıldığında 384 I/O noktasına kadar genişletilebilir.
