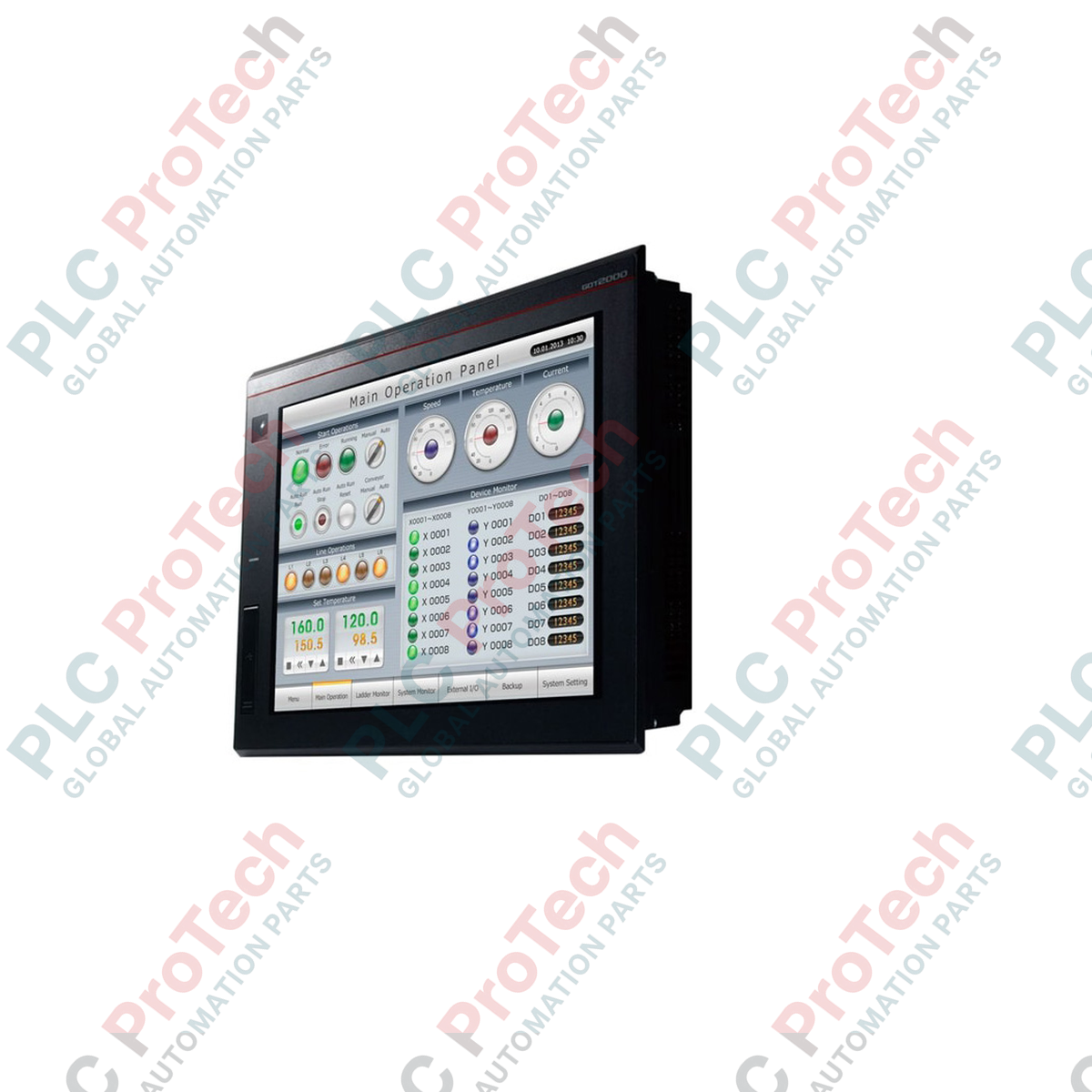

Mitsubishi Electric GT2510-WXTBD GT25 Serisi WXGA TFT Dokunmatik Ekranlı HMI

Açıklama

Dağıtık otomasyon sistemlerinde yüksek çözünürlüklü operasyonel kontrol ve izlemeyi kolaylaştıran Mitsubishi Electric GT2510-WXTBD, GOT2000 GT25 Serisi içinde sağlam bir geniş ekranlı operatör arayüzü görevi görür. Bu 10,1 inç WXGA HMI, karmaşık grafiksel tanılamaları, ayrıntılı trendleri ve tesis şemalarını olağanüstü netlikle görüntüleyebilen yüksek yoğunluklu 1280 x 800 TFT renkli ekrana sahiptir. 24V DC güç kaynağıyla çalışan ünite, endüstriyel kontrol panellerine sorunsuz şekilde entegre olur ve gelişmiş veri işleme, çok kanallı iletişim ve güvenli kullanıcı erişimi sağlar. Yerleşik Ethernet, Seri ve USB arayüzleriyle donatılan ünite, saha seviyesindeki PLC'ler, değişken hızlı sürücüler ve üst düzey SCADA ağları arasında bağlantı sağlayan merkezi bir veri merkezi olarak çalışır.

Özellikler

• Yüksek Çözünürlüklü WXGA Ekran: 1280 x 800 nokta çözünürlüğe sahip 10,1 inç geniş TFT renkli ekran, net metinler ve gerçeğe yakın grafik nesneleri sunar.
• Analog Rezistif Dokunmatik Panel: Yüksek dayanıklılığa sahip tek dokunuşlu rezistif film, operatörler kalın endüstriyel eldivenler takarken bile güvenilir çalışmayı sağlar.
• Gelişmiş Arayüz Seçenekleri: Ethernet (100Base-TX/10Base-T), RS-232, RS-422/485, USB Host (Type A), USB Device (Mini-B) ve SD bellek kartı yuvası için yerleşik destek.
• Genişletilmiş Bellek Kapasitesi: Karmaşık proje dosyalarını, kapsamlı yazı tipi kitaplıklarını, yüksek çözünürlüklü grafikleri ve geçmiş veri günlüklerini depolamak için 32 megabayt kullanıcı belleği sunar.
• Dinamik IP Adresi Filtreleme: Yerleşik güvenlik işlevleri, HMI'ye ve bağlı kontrol ağlarına yetkisiz uzaktan erişimi önler.

Uygulamalar

• Otomotiv Montajı ve Robotik Hücreler: Çok eksenli montaj sistemlerinin gerçek zamanlı izlenmesini ve üretim robotları için tanılama geri bildirimini sağlama.
• Su ve Atık Su Arıtma: Pompa istasyonları, filtrasyon izleme ve kimyasal dozajlama sistemleri için ayrıntılı proses akış şemaları (PFD'ler) oluşturma.
• Paketleme ve Malzeme Taşıma: Yüksek hızlı ayırma konveyörü ağlarında, paletleme makinelerinde ve sürekli dolum sistemlerinde ana operatör paneli olarak görev yapar.

Teknik Özellikler

Bağlantılar ve Arayüzler

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Eski VGA modellerinden (standart GT2510-VTBD gibi) GT2510-WXTBD modeline geçiş yaparken mühendislerin GT Works3 içindeki proje çözünürlüğünü değiştirmesi gerekir. 640 x 480'den 1280 x 800'e (WXGA) geçiş, ekran alanını büyük ölçüde artırır; ancak en-boy oranının bozulmasını önlemek için karmaşık statik arka plan çizimlerinin manuel olarak ölçeklendirilmesi gerekir. GT2510-WXTBD'nin fiziksel panel kesim ölçüleri (243.5 x 185.5 mm), eski 4:3 oranlı GT25 modellerinden biraz farklıdır; pano kapaklarını değiştirmeden önce yapısal ölçüleri mutlaka doğrulayın.

Uygulama Tuzakları ve Mühendislik Notları

Bu ünitede dayanıklı analog dirençli dokunmatik ekran bulunsa da çoklu dokunma hareketlerini (sıkıştırarak yakınlaştırma gibi) desteklemez. Birden fazla parmakla kullanımı varsayan arayüz kontrollerinin tasarlanması, operatör işlemlerinin yanıt vermemesine neden olur. Ayrıca SD karta doğrudan yoğun ve sürekli kayıt uygularken endüstriyel sınıf SLC SD kartları kullanın. Ucuz MLC tüketici kartları, etkin yazma döngüleri altında hızla yıpranarak kritik veritabanı bozulmalarına ve HMI'nin donma durumlarına yol açar.

Devreye Alma & Kablolama İpuçları

24V DC giriş klemensini kablolarken toprak terminalinin (FG), pano arka plakasındaki düşük empedanslı bir topraklama noktasına doğrudan bağlandığından emin olun. DC toprak yolunun izole edilmesi, dahili yüksek frekanslı ekran invertörünü yakındaki değişken frekanslı sürücülerin oluşturduğu elektriksel gürültüden korumak açısından kritiktir. Veri paketi kaybını ve terminal iletişimi zaman aşımlarını önlemek için seri RS-422/485 iletişim kablolarını yüksek gerilimli AC kablolarından fiziksel olarak ayrı tutun.
