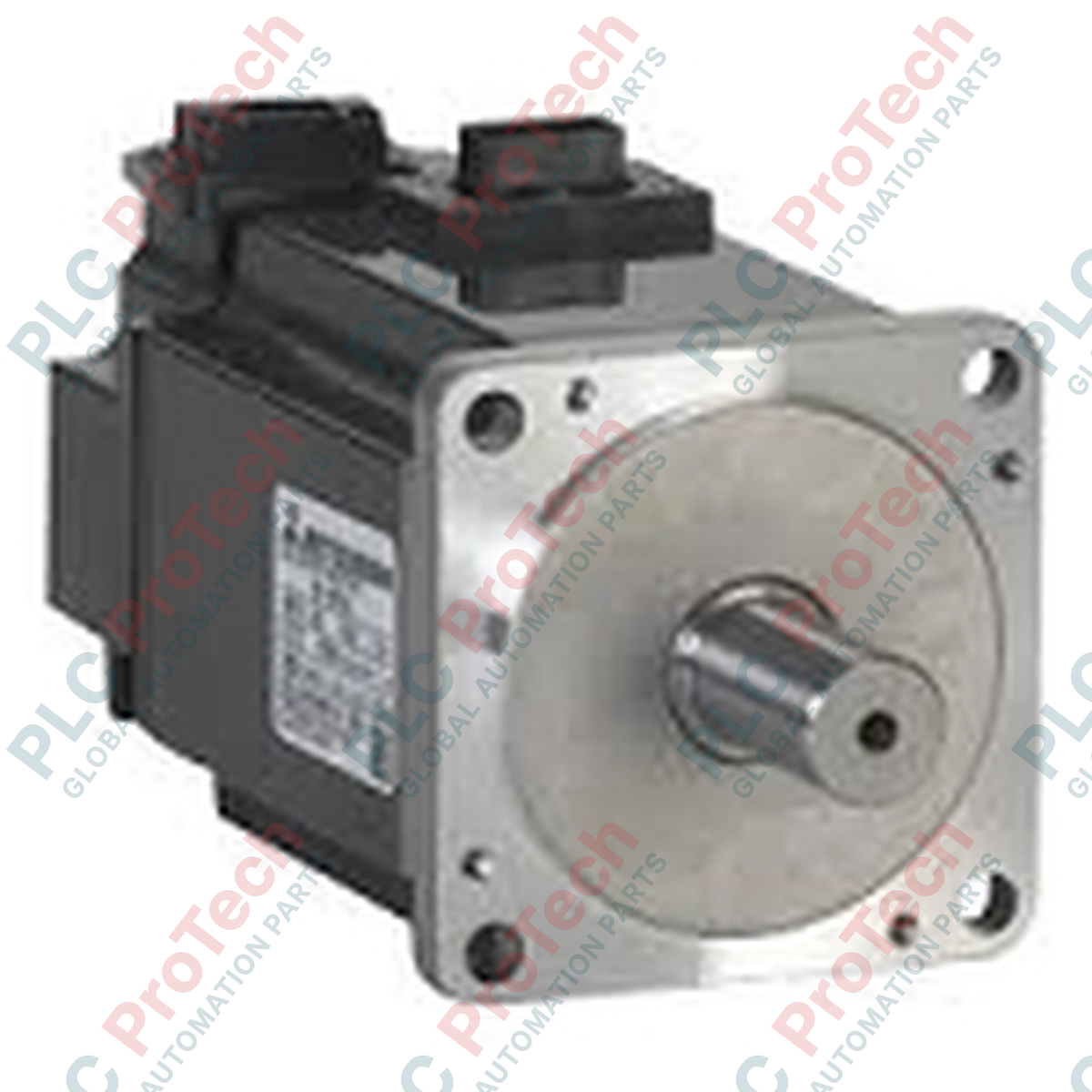

Mitsubishi Electric HF-SP152 HF-SP Serisi AC Servo Motoru

Açıklama

Yüksek performanslı konumlandırma ağlarında orta ataletli hareket kontrol bileşeni olarak çalışan Mitsubishi Electric HF-SP152 AC servo motor, hassas tork ve hız kontrolü sunar. MR-J3-200A, MR-J3-200B ve MR-J3-200T servo amplifikatör üniteleriyle doğrudan arayüz oluşturacak şekilde tasarlanan bu endüstriyel motor, zorlu ortamlarda mikro konumlandırma güvenilirliği sağlamak için entegre yüksek çözünürlüklü mutlak enkoder kullanır. Motorun tasarımı, yüksek görev çevrimli uygulamalarda hızlı performans düşüşü riski olmadan kararlı sürekli çıkışı korumak için optimize edilmiş termal ısı dağılımı ve yüksek yoğunluklu sargılar içerir.

Özellikler

• Yüksek Çözünürlüklü Mutlak Enkoder: Devir başına 262.144 pals sağlayan 18 bitlik mutlak enkoder ile donatılmıştır; üstün konumlandırma çözünürlüğü sunar.
• Sağlam Orta Ataletli Rotor: Atalet oranları değişken mekanik yükler için yüksek kararlılık sağlar ve daha akıcı çalışma sunar.
• IP67 Koruma Sınıfı: Neme, toza ve aşındırıcı olmayan sıvılara karşı üstün direnç sağlayarak zorlu üretim alanları için idealdir.
• Yüksek Yoğunluklu Sargılar: Maksimum tork çıkışı ve yüksek termal verimlilik ile daha küçük fiziksel boyut sunar.
• Sorunsuz Entegrasyon: MR-J3-200 serisi servo sürücüler için özel olarak tasarlanmıştır; yerel parametre uyarlaması ve hızlı devreye alma sağlar.

Uygulamalar

• CNC işleme eksenleri ve hassas frezeleme sistemleri.
• Yüksek hızlı otomatik paketleme ve kutulama makineleri.
• Çok eksenli al-ve-yerleştir malzeme taşıma robotları.
• Otomotiv kaynak, presleme ve montaj hattı konumlandırma.

Teknik Özellikler

Bağlantılar ve Arabirimler

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Bu motor, standart MR-J3 sürücüleri temel alınarak oluşturulmuş sistemlerle fiziksel ve elektriksel olarak uyumludur. Eski HC-SP serisi motorları değiştirirken sürücü parametrelerinin HF serisi enkoderin 18 bitlik mutlak formatını okuyacak şekilde güncellendiğinden emin olun. Birleştirilmiş standart mil ve kama yuvası yapılandırmaları sayesinde yapısal braket değişikliği gerekmez.

Uygulama Tuzakları ve Mühendislik Notları

Ağır yavaşlama profilleri veya yüksek görev çevrimli işlemler sırasında, uyumlu MR-J3-200 amplifikatöründeki rejeneratif termal yükü izleyin. Dahili rejeneratif direnç kapasitesi aşılırsa, aşırı gerilim açmalarını (arıza kodu AL.30) önlemek için amplifikatöre harici bir rejeneratif seçenek (MR-RB30 gibi) bağlanmalıdır.

Devreye Alma ve Kablolama İpuçları

Yüksek akımlı motor güç kablolarını düşük gerilimli enkoder sinyal kablolarına paralel döşemekten kaçının. Elektromanyetik girişim (EMI), mutlak enkoder verilerini bozarak AL.16 veya AL.20 enkoder hata arızalarına yol açabilir. Enkoder geri besleme devresi için her zaman çift ekranlı, bükümlü çift kablo kullanın ve ekranları doğrudan amplifikatör tarafında topraklayın.

Montaj Kılavuzu

1. 1
   Mekanik Montaj: Motoru sağlam bir mekanik montaj taban plakasına cıvatalayarak sabitleyin. Rulmanlara etki eden radyal ve eksenel kuvvetlerin belirtilen mekanik eşikleri aşmasını önlemek için mil hizalamasını kontrol edin.
2. 2
   Toprak Bağlantısı: Motor gövdesinin koruyucu toprak (PE) terminalini düşük empedanslı bakır örgü kullanarak ana sistem kabininin topraklama barasına bağlayıp sabitleyin.
3. 3
   Güç ve Geri Besleme Kablolaması: Özel güç kablosunu faz tutarlılığını koruyarak U, V ve W pinlerine bağlayın. IP67 sızdırmazlığının korunmasını garanti etmek için ağır hizmet tipi enkoder konnektörünü kilitli geçme mekanizmasıyla takın.
