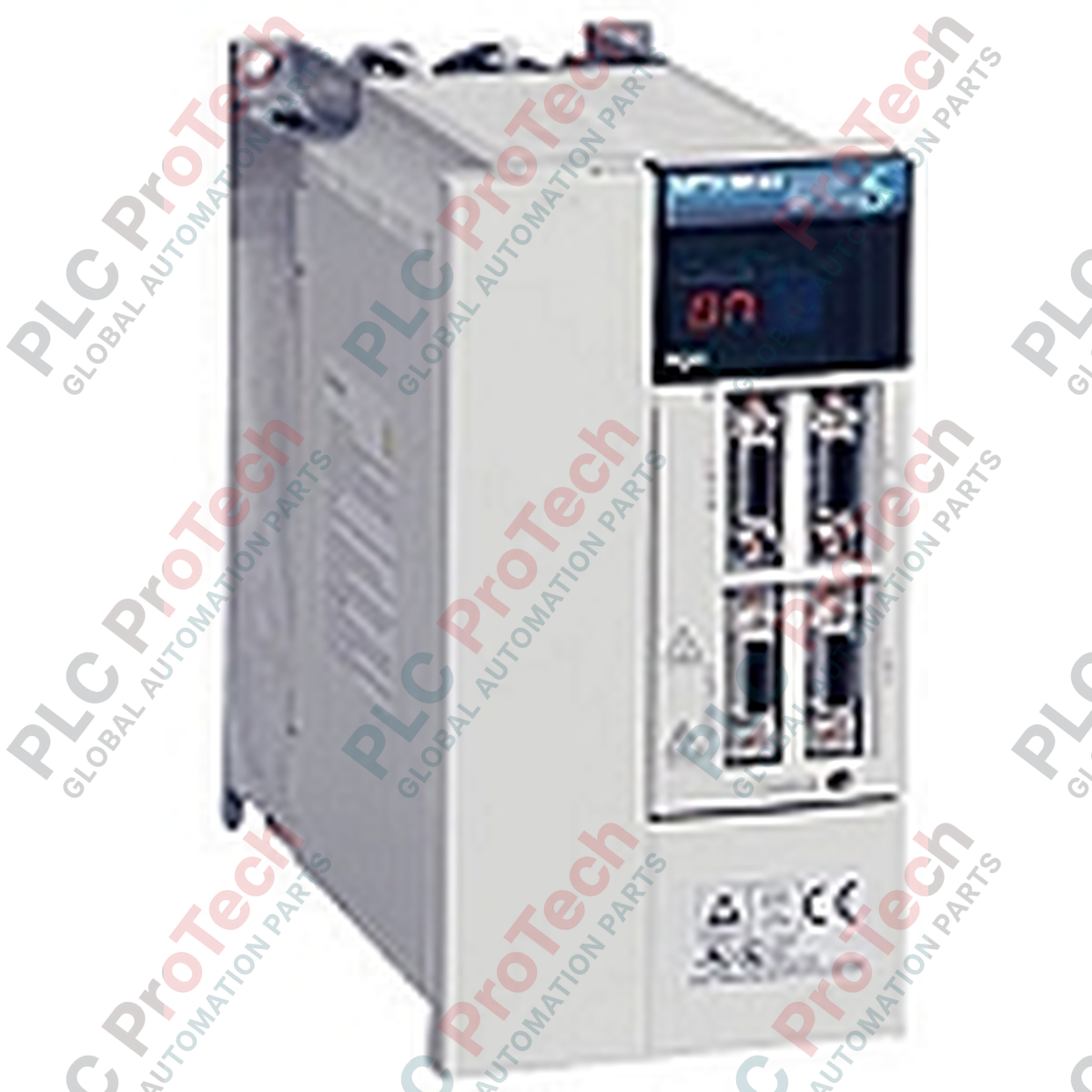

Mitsubishi Electric MR-J2S-100A MELSERVO J2-Super Serisi AC Servo Amplifikatörü

SKU MR-J2S-100A

Stokta

12-month warranty
Free returns within 30 days

Üretici: Mitsubishi Electric
Ürün No.: MR-J2S-100A
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: AC Servo Sürücüleri
Ödeme: T/T, Western Union
Ağırlık: 500g
Boyutlar: 280 x 210 x 130 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Otomatik sistemlerde yüksek hassasiyetli hareket kontrolü sağlamak üzere tasarlanan Mitsubishi Electric MR-J2S-100A servo amplifikatörü, endüstriyel konumlandırma uygulamaları için güçlü kapalı çevrim regülasyonu sunar. Bu 1,0 kW'lık sürücü modülü standart kontrol mimarilerine sorunsuz şekilde entegre olur; hem analog komutları hem de yüksek hızlı darbe dizisi girişlerini kabul ederek uyumlu MELSERVO döner motorlarını üstün dinamik tepkiyle çalıştırır.

Temel Özellikler

Yüksek Çözünürlüklü Geri Besleme: Üstün konumlandırma doğruluğu için 17 bitlik (devir başına 131072 darbe) mutlak ve artımlı enkoderlerle tam uyumludur.
Çok Yönlü Kontrol Modları: Konum, Hız ve Tork kontrol modlarını destekler; harici G/Ç komutlarıyla modlar arasında geçiş yapılabilir.
Gerçek Zamanlı Otomatik Ayar: Mekanik yük ataletini sürekli analiz eder ve çalışma sırasında kazanç parametrelerini otomatik olarak ayarlar.
Entegre Koruma Devreleri: Aşırı akım, rejeneratif aşırı gerilim, aşırı yük, enkoder iletişim hataları ve termal kontrolden çıkmaya karşı dahili koruma sağlar.
Kompakt Tasarım: Optimize edilmiş soğutucu tasarımı, minimum aralık gereksinimiyle yoğun kontrol panosu yerleşimlerine olanak tanır.

Uygulamalar

Çok eksenli CNC işleme merkezleri ve hassas frezeleme makineleri.
Yüksek hızlı paketleme, etiketleme ve malzeme taşıma sistemleri.
Otomatik alma-yerleştirme portal robotları ve Kartezyen koordinat sistemleri.
Yarı iletken üretimi ve wafer işleme ekipmanları.
Tekstil makineleri ve baskı makineleri gerginlik kontrol sistemleri.

Teknik Özellikler

Parametre	Teknik Özellik Değeri
Üretici	Mitsubishi Electric
Model Numarası	MR-J2S-100A
Seri	MELSERVO J2-Super
Nominal Çıkış Gücü	1,0 kW (1000 Watt)
Ana Devre Güç Beslemesi	3 fazlı 200-230 VAC, 50/60 Hz
İzin Verilen Gerilim Dalgalanması	3 fazlı 170-253 VAC
Kontrol Devresi Güç Beslemesi	Tek fazlı 200-230 VAC, 50/60 Hz
Kontrol Sistemi	Sinüzoidal PWM kontrolü / akım kontrol sistemi
Hız Frekans Tepkisi	550 Hz veya üzeri
Dinamik Fren	Dahili
Soğutma Yöntemi	Cebri soğutma (dahili fan)
Muhafaza Koruma Sınıfı	IP00 (Açık tip)
Menşei Ülke	Japonya
Sevkiyat Ağırlığı (Hesaplanan)	3,0 kg
Paket Boyutları (Hesaplanan)	280 x 210 x 130 mm

Bağlantılar ve Arabirimler

Konnektör / Terminal	İşlev / Devre Ataması
L1, L2, L3	Ana AC güç girişi terminalleri (3 fazlı 200-230 VAC)
L11, L21	Kontrol devresi AC güç girişi terminalleri (tek fazlı 200-230 VAC)
U, V, W	Servo motor güç çıkışı bağlantıları (U, V, W fazları)
P, C, D	Rejeneratif seçenek terminalleri (dahili direnç için P ile D arasında kısa devre çubuğu)
CN1A / CN1B	Kontrol I/O'su, darbe treni girişi ve analog komut arayüzleri
CN2	Enkoder geri besleme konnektörü (10 pinli yüksek yoğunluklu arayüz)
CN3	PC bağlantısı için RS-232C / RS-422 seri iletişim portu

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

MR-J2S-100A, eski MR-J2-100A amplifikatörünün doğrudan ve geliştirilmiş halefidir. Daha eski J2 serisinden geçiş yaparken parametreler MR Configurator yazılımı (Setup121E veya daha yeni) kullanılarak dönüştürülmelidir. Fiziksel montaj ölçülerinin aynı olduğunu, ancak J2S'nin geliştirilmiş enkoder işleme algoritmalarına sahip olması nedeniyle eski J2 motorlarında başlatma hatalarını önlemek için parametre ayarlamaları gerekebileceğini unutmayın.

Uygulama Tuzakları ve Mühendislik Notları

Yüksek ataletli veya hızlı yavaşlama gerektiren uygulamalarda dahili rejeneratif direnç aşırı ısınarak AL.30 (Rejeneratif Hatası) tetikleyebilir. Bu durum oluşursa P ve C terminalleri arasına MR-RB32 gibi harici bir rejeneratif direnç takın ve P ile D arasındaki fabrikada takılmış kısa devre çubuğunun tamamen çıkarıldığından emin olun. Harici direnç kullanılırken bu çubuğun çıkarılmaması, dahili sürücü devresine zarar verir.

Devreye Alma ve Kablolama İpuçları

Ana kontrolör olmadan ilk tezgâh testleri veya devreye alma sırasında sürücü sürekli bir AL.E6 (Acil Durdurma) arızası görüntüler. Test amacıyla bunu devre dışı bırakmak için EMG terminali (CN1A, pin 15) ile SG (CN1A, pin 10) arasına fiziksel bir köprü kablosu bağlayın. Yüksek frekanslı EMI'yi azaltmak için CN2'ye bağlanan enkoder kablosunun ekranı doğrudan konnektör gövdesine sonlandırılmış, çift ekranlı bükümlü çift kablo olduğundan her zaman emin olun.

Kurulum Kılavuzu

KRİTİK UYARI: Herhangi bir terminale dokunmadan önce tüm AC giriş gücünün (L1, L2, L3 ve L11, L21) tamamen kesildiğinden emin olun ve ön paneldeki şarj LED'inin tamamen söndüğünü doğrulayın. Artık DC bara gerilimi 300 VDC'yi aşabilir ve güç kapatıldıktan sonra birkaç dakika boyunca mevcut kalabilir.

1

Optimum ısı dağılımı ve sağlam şasi topraklaması sağlamak için amplifikatörü düz, boyasız bir metal panele dikey olarak monte edin.

2

Entegre soğutma fanının yeterli hava akışı sağlaması için ünitenin her iki yanında en az 10 mm, üstünde ve altında ise 40 mm açıklık bırakın.

3

Senkronizasyon hatalarını önlemek için kontrol devresi güç kaynağını ana devre gücünden (L1, L2, L3) önce veya eş zamanlı olarak L11 ve L21'e bağlayın.

4

Gürültü kuplajını önlemek için motor güç kablolarını (U, V, W) ve enkoder geri besleme kablolarını en az 30 cm mesafeyle ayrı kanallardan geçirin.

FAQ

MR-J2S-100A'daki AL.30 hata kodu neyi gösterir?

AL.30, rejeneratif hatayı gösterir. Bu durum, sürücüye geri dönen rejeneratif enerjinin dahili rejeneratif direncin kapasitesini aşmasıyla oluşur. Sorunu çözmek için harici bir rejeneratif seçenek (MR-RB32 gibi) takın ve P ile D terminalleri arasındaki kısa devre köprüsünü çıkarın.

MR-J2S-100A'yı tek fazlı 230 V güçle çalıştırabilir miyim?

MR-J2S-100A, 3 fazlı 200-230 VAC giriş için resmî olarak derecelendirilmiştir. Üretici, 1,0 kW'lık sürücünün tek fazlı güçle çalıştırılmasını önermemektedir; bu, aşırı DC bara dalgalanmasına ve yük altında düşük gerilim hatalarına (AL.10) yol açabilir.

Devreye alma sırasında AL.E6 hata kodunu nasıl temizlerim?

AL.E6, acil durdurma uyarısıdır. EMG terminali açık olduğunda etkinleşir. Test sırasında bu hatayı temizlemek için EMG terminali (CN1A pin 15) ile SG terminali (CN1A pin 10) arasına bir köprü kablosu bağlayın.

Bu sürücüde parametreleri yapılandırmak için hangi yazılım kullanılır?

MR-J2S-100A, CN3 portuna RS-232C veya RS-422 seri kabloyla bağlanan Mitsubishi'nin MR Configurator yazılımı (özellikle Setup121E veya daha yeni bir sürüm) kullanılarak yapılandırılır.
