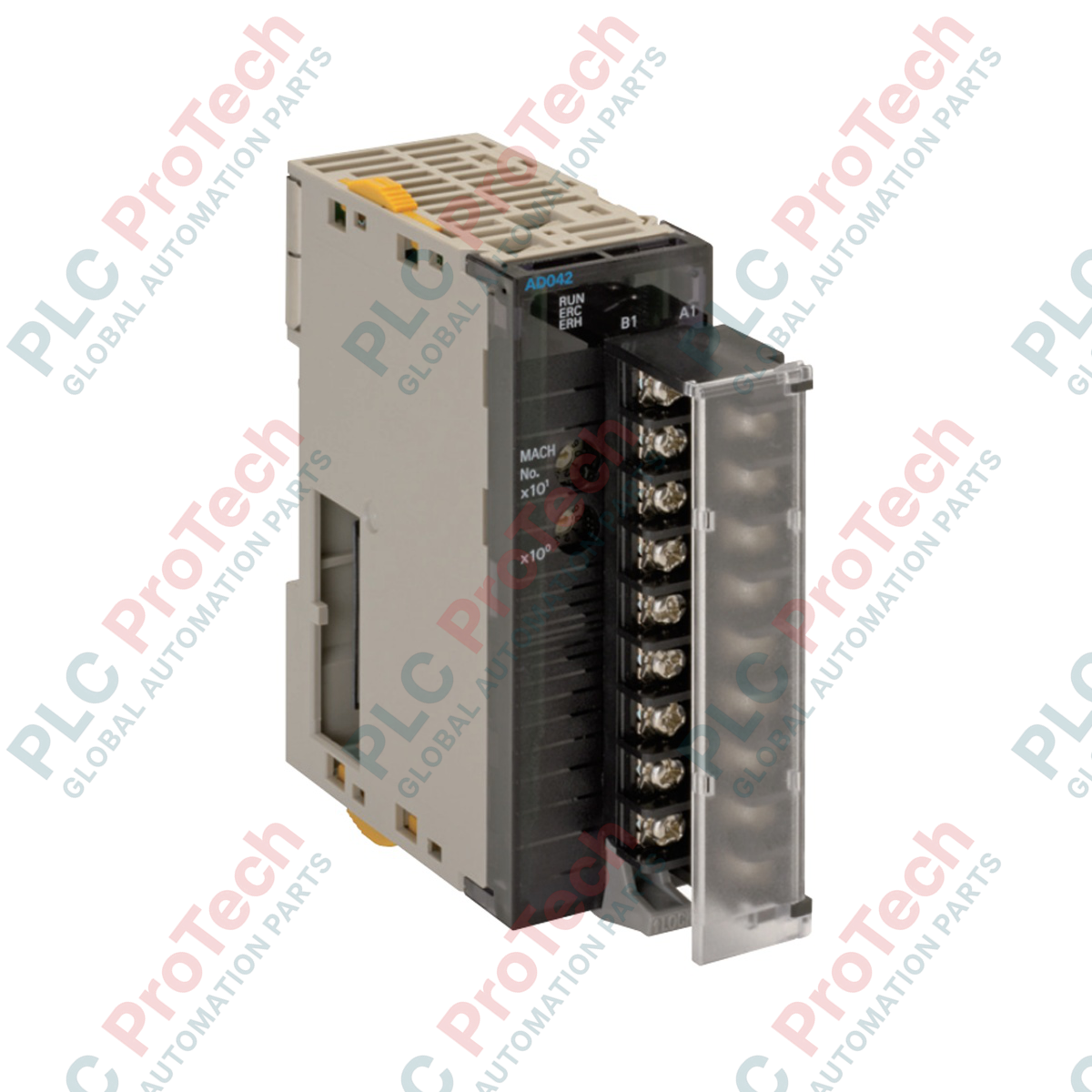

Omron CJ1W-AD041-V1 CJ1 Serisi Analog Giriş Modülü

SKU CJ1W-AD041-V1

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: CJ1W-AD041-V1
Menşei ülke:Japonya
Ürün Türü: Analog Giriş Modülleri
Ödeme: T/T, Western Union
Ağırlık: 2000g
Boyutlar: 3.1 cm x 9.0 cm x 6.5 cm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Endüstriyel PLC ağlarında yüksek yoğunluklu veri toplama için tasarlanan Omron CJ1W-AD041-V1 analog giriş modülü, kompakt CJ1 Serisi mimarisi için yüksek hızlı, çok kanallı sayısallaştırma sunar. Bu modül, standart proses sensörlerinin, vericilerin ve debimetrelerin doğrudan bağlanmasını sağlayarak analog fiziksel ölçümleri yüksek hassasiyetli dijital verilere dönüştürür. Endüstriyel güvenilirliğe odaklanan sağlam tasarımıyla seçilebilir çözünürlük oranları ve entegre sinyal işleme işlevlerini doğrudan donanım katmanında sunarak merkezi CPU üzerindeki işlem yükünü azaltır.

Özellikler

Yüksek Hızlı Sayısallaştırma: Dinamik, gerçek zamanlı kontrol döngüleri için nokta başına 250 mikrosaniyeye kadar düşürülebilen seçilebilir dönüşüm süresi.
Esnek Çözünürlük Modları: Uygulamanın hassasiyet gereksinimlerine bağlı olarak 1/4000 veya 1/8000 şeklinde yapılandırılabilir dijital çıkış çözünürlüğü.
Entegre Sinyal Koşullandırma: Dahili ortalama değer işleme, tepe değeri tutma ve sensör bağlantısı kesilmesi algılama özellikleri, karmaşık PLC merdiven mantığı ihtiyacını en aza indirir.
Çıkarılabilir Kablolama Mimarisi: M3 vidalı 18 noktalı çıkarılabilir terminal bloğu, saha kablolamasını kesintiye uğratmadan hızlı ön kablolama veya modül değişimi sağlar.

Uygulamalar

Kimyasal ve su arıtma tesislerinde debi, seviye ve basınç izleme.
Harici sinyal vericileri kullanan sıcaklık izleme sistemleri.
Çok eksenli mekanik konum ve yer değiştirme geri bildirimi.
Fabrika yardımcı tesis izleme ve çevresel kontrol sistemleri.

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	Omron
Model Numarası	CJ1W-AD041-V1
Seri	CJ Serisi (CJ1)
Modül Tipi	Analog Giriş Ünitesi
Analog Giriş Sayısı	4 kanal
Giriş Sinyali Aralığı (Gerilim)	1 - 5 V, 0 - 5 V, 0 - 10 V, -10 - 10 V
Giriş Sinyali Aralığı (Akım)	4 - 20 mA
Maksimum Nominal Giriş	Gerilim: +/-15 V, Akım: +/-30 mA
Giriş Empedansı	Gerilim Girişi: minimum 1 MOhm, Akım Girişi: 250 Ohm (nominal değer)
A/D Dönüşüm Periyodu	Nokta başına 1 ms veya nokta başına 250 mikrosaniye (yapılandırılabilir)
Çözünürlük	1/4.000 veya 1/8.000 (yapılandırılabilir)
Yalıtım	G/Ç ve kontrolör sinyalleri arasında fotokuplör (Tek tek giriş kanalları arasında yalıtım yoktur)
Harici Terminaller	18 noktalı çıkarılabilir terminal bloğu (M3 vidalar)
Akım Tüketimi	5 VDC'de maksimum 420 mA
Çalışma Sıcaklığı	0 - 55 °C
Boyutlar (W x Y x D)	3,1 cm x 9,0 cm x 6,5 cm
Nakliye Ağırlığı (Hesaplanan)	2,0 kg

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

CJ1W-AD041-V1, klasik CJ1W-AD041'in güncellenmiş bir donanım revizyonudur. Standart fiziksel montajı ve mantıksal tahsisleri korurken V1 revizyonu, daha yeni CJ1M, CJ2M ve CJ2H CPU üniteleriyle uyumlu olan yüksek hızlı dönüşüm modunu (nokta başına 250 mikrosaniye) sunar. Eski V1 olmayan bir modülü eski sistemlerde değiştirirken sistem yazılım yapılandırmalarının PLC ünitesi parametreleri üzerinden ayarlanan dönüşüm hızı ve çözünürlük profilleriyle eşleştiğini doğrulayın.

Uygulama Tuzakları ve Mühendislik Notları

Modülün girişler ile dahili kontrolör mantığı arasında elektriksel izolasyon sağladığını, ancak tek tek giriş kanalları arasında izolasyon sağlamadığını unutmayın. Sisteminiz farklı toprak potansiyellerinde bulunan saha cihazları içeriyorsa toprak döngüsü sorunları yaşayabilir; bu durum sinyal kaymasına veya zamanla donanım hasarına neden olabilir. Bunu önlemek için yüksek parazitli veya bölünmüş topraklı ortamlarda çok noktalı saha cihazları için her zaman harici, kanal-kanal sinyal izolatörleri kullanın.

Devreye Alma ve Kablolama İpuçları

Akım girişleri (4 ila 20 mA) için döngüye enerji vermeden önce ilgili kanalın gerilim girişi (V IN) ve ortak (COM) terminallerini kısa devre etmelisiniz. Etkin akım döngüsü yapılandırmalarında bu terminaller arasına köprü yerleştirilmemesi, yüksek empedanslı gerilim dalgalanması nedeniyle dahili 250 Ohm direncine zarar verebilir. Manyetik gürültü indüksiyonunu önlemek için analog sinyal kablolarını her zaman yüksek gerilimli AC hatlarından ayrı güzergâhlayın.

Kurulum Yönergeleri

KRİTİK UYARI

Bu modülü monte etmeden, sökmeden veya kablolamadan önce tüm PLC rafının ve ilgili saha enstrümantasyon döngüsü güç kaynaklarının enerjisinin tamamen kesildiğinden emin olun. Modülün etkin bir rafta çalışırken değiştirilmesi CPU bellek durumlarını bozabilir, sistem genelinde Veri Yolu Hatalarını tetikleyebilir ve kalıcı donanım hasarına yol açabilir.

1 CJ1W-AD041-V1 modülünün alt çentiğini arka paneldeki veya bitişik modüldeki yuvayla hizalayın ve yerine oturana kadar yukarı doğru döndürün.

2 Üniteyi raf veri yolu grubuna fiziksel olarak bağlamak için modülün hem üstündeki hem de altındaki sarı sürgüleri güvenli şekilde kilitleyin.

3 M3 terminal bloğunu blendajlı bükümlü çift kablolar kullanarak bağlayın. Elektromanyetik paraziti azaltmak için blendajı yalnızca bir uçtan (genellikle PLC'nin toprak terminalinden) topraklayın.

4 Fiziksel modül gövdesindeki aralık seçici anahtarlarını (varsa) tekrar kontrol edin ve CX-Programmer'daki yazılım DM alanı ayarlarını bunlarla eşleşecek şekilde hizalayın.

FAQ

CJ1W-AD041-V1, ayrı giriş kanalları arasında elektriksel izolasyon sağlar mı?

Hayır, harici girişler ile dahili kontrolör arka paneli arasında fotokuplör izolasyonu bulunurken, ayrı analog giriş kanalları ortak bir toprak hattını paylaşır ve birbirlerinden izole değildir.

CJ1W-AD041-V1'de bir kanalı 4-20 mA akım sinyali için nasıl yapılandırırım?

İlgili kanalın gerilim girişi (V IN) ve ortak (COM) terminal vidalarını fiziksel olarak kısa devre etmeniz, ardından giriş aralığı yapılandırma bitlerini PLC bellek düzenindeki akım giriş aralığına ayarlamanız gerekir.

Eski CJ1W-AD041 ile CJ1W-AD041-V1 arasındaki fark nedir?

V1 sürümü, çok daha hızlı 250 us/nokta yüksek hızlı dönüştürme modu (eski 1 ms hızla karşılaştırıldığında) ve daha yeni CJ2 serisi PLC işlemcileriyle geliştirilmiş ürün yazılımı uyumluluğu sunar.

Bir sensör kablosu kopar veya bir giriş kanalından bağlantısı kesilirse ne olur?

Giriş aralığı 1-5 V veya 4-20 mA olarak yapılandırıldığında modül, gerilim/akım düşüşünü otomatik olarak algılar, Giriş Bağlantı Kesilmesi Algılama bayrağını etkinleştirir ve PLC'nin ayrılmış bellek alanındaki durum bitini günceller.
