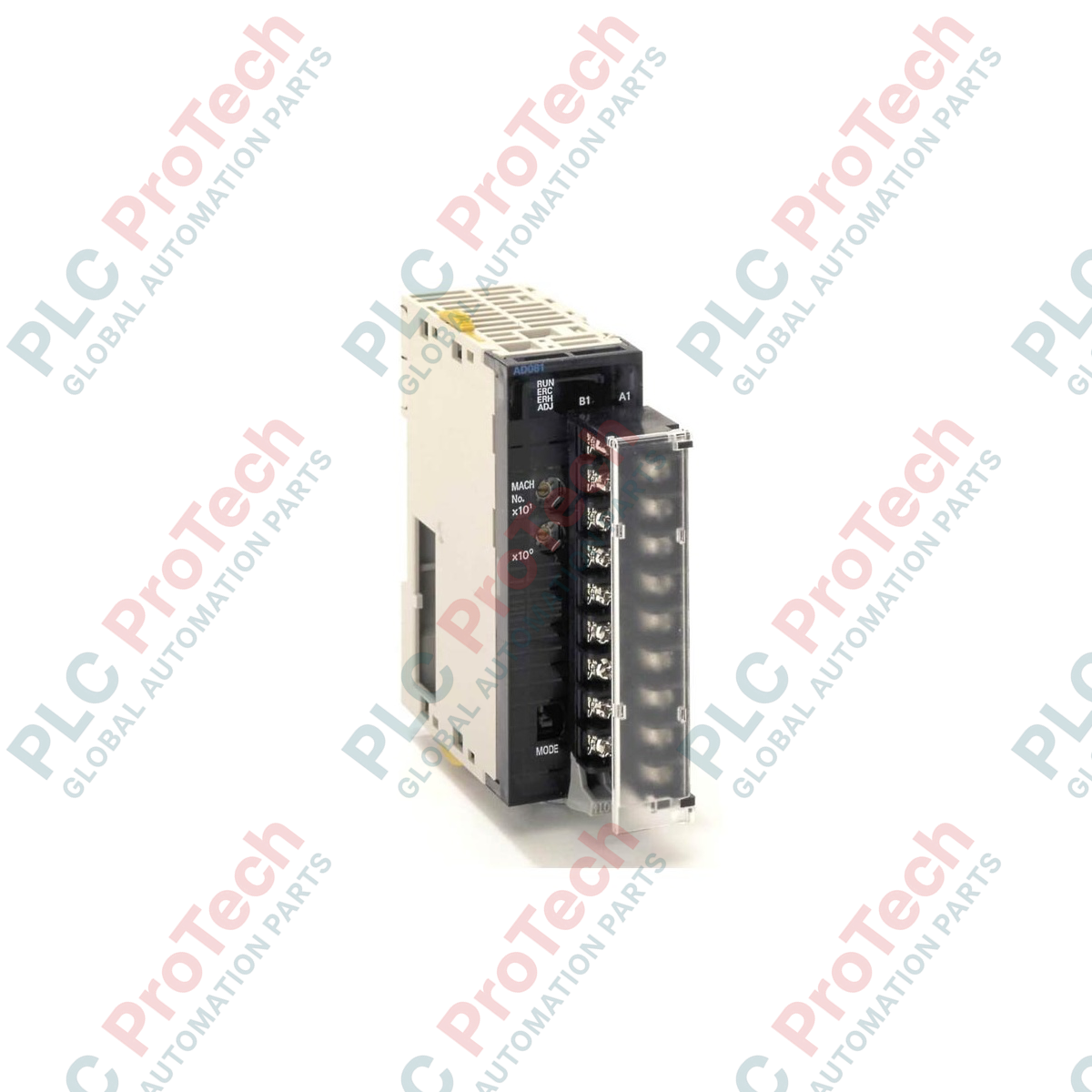

Omron CJ1W-AD081-V1 CJ1 Serisi Analog Giriş Ünitesi

SKU CJ1W AD081-V1

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: CJ1W AD081-V1
Menşei ülke:Japonya
Ürün Türü: Analog Giriş Modülleri
Ödeme: T/T, Western Union
Ağırlık: 150g
Boyutlar: 31 mm x 90 mm x 89 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Endüstriyel ortamlarda yüksek yoğunluklu proses verisi toplama için CJ1W-AD081-V1, Sysmac CJ serisi PLC platformunda güvenilir ve çok kanallı bir analog giriş ünitesi olarak görev yapar. Bu modül, tek bir yuva üzerinden sekiz adede kadar analog giriş kanalını destekleyerek alanı sınırlı panolar için yüksek verimlilik sağlar. Sistem veri yolu üzerinden CJ1, CJ2 ve uyumlu CPU raflarına doğrudan bağlanarak hızlı veri aktarımını ve kolaylaştırılmış tanılama izlemeyi mümkün kılar.

Her kanal farklı giriş sinyali türleri için bağımsız olarak yapılandırılabilir; böylece mühendisler aynı fiziksel modül üzerinde gerilim ve akım sinyallerini birlikte kullanabilir. Ölçekleme, tepe tutma, ortalama değer işleme ve giriş kablosu bağlantı kesilmesi algılama gibi temel işleme işlevleri doğrudan donanıma entegre edilmiştir; bu da ana CPU'nun işlem yükünü azaltır.

Özellikler

Kompakt tek yuva genişliğinde 8 adede kadar analog giriş kanalını destekler.
Gerilim (1 ila 5 V, 0 ila 5 V, 0 ila 10 V, -10 ila 10 V) ve akım (4 ila 20 mA) için bağımsız olarak yapılandırılabilir girişler.
Nokta başına 250 mikrosaniyelik yüksek hızlı dönüştürme (8 noktanın tamamı için toplam 2 milisaniye).
Hassas uygulama kontrolü için 1/8000'e kadar yüksek çözünürlüklü dönüştürme modu (standart mod 1/4000'dür).
Yüksek frekanslı proses gürültüsünü bastırmak için dahili dijital filtre işlevi.
Geçici proses sınırlarını izlemek için tepe tutma ve çukur tutma işlevleri.
1 ila 5 V ve 4 ila 20 mA giriş sinyalleri için bağlantı kesilmesi algılama özelliği.

Uygulamalar

Termal proseslerde çok bölgeli sıcaklık takibi ve izleme.
Su arıtma sistemlerinde debi, seviye ve basınç transmiteri entegrasyonu.
Plastik ekstrüzyon ve kimyasal dozajlama makinelerinde geri beslemeli kontrol döngüleri.
Yüksek yoğunluklu analog veri toplama gerektiren fabrika otomasyonu ve proses izleme sistemleri.

Teknik Özellikler

ÜreticiParça Numarası/ModelSeriModül TipiGiriş SayısıGiriş Aralıkları (Gerilim)Giriş Aralıkları (Akım)Giriş Empedansı (Gerilim)Giriş Empedansı (Akım)ÇözünürlükDönüşüm HızıDoğruluk (25 degC'de)İzolasyonHarici BağlantılarAkım TüketimiBoyutlarAğırlıkÇalışma Sıcaklığı

Omron

CJ1W-AD081-V1

CJ Serisi (CJ1, CJ2)

Analog Giriş Ünitesi (Özel G/Ç Ünitesi)

8 nokta

1 ila 5 V, 0 ila 5 V, 0 ila 10 V, -10 ila 10 V

4 ila 20 mA

Minimum 1 MΩ

250 Ohm nominal direnç

1/4000 (standart mod), 1/8000 (yüksek çözünürlüklü mod)

Nokta başına maks. 250 mikrosaniye

Gerilim: F.S.'nin +/-0.2'si | Akım: F.S.'nin +/-0.4'ü

Giriş terminalleri ile PLC dahili veri yolu arasında fotokuplör izolasyonu (tek tek giriş kanalları arasında izolasyon yoktur)

18 noktalı terminal bloğu (sökülebilir)

5 VDC'de maks. 420 mA (arka panel üzerinden sağlanır)

31 mm x 90 mm x 89 mm (W x H x D)

150 g (nakliye ambalajı hariç)

0 ila 55 degC

Bağlantılar ve Arayüzler

Ünite, 18 noktalı sökülebilir bir terminal bloğuna sahiptir. Kullanıcılar bloğu modüle takmadan önce kablolarını bağlayabilir. Terminal eşleştirmeleri standart enstrümantasyon kablolama düzenlerini izlemelidir:

Terminal Çifti	Sinyal Tanımı	Açıklama
A1 / B1	V IN 1 / I IN 1	Giriş 1 Gerilim (+) / Giriş 1 Akım (+)
A2 / B2	COM 1	Giriş 1 Ortak (-)
A3 / B3	V IN 2 / I IN 2	Giriş 2 Gerilim (+) / Giriş 2 Akım (+)
A4 / B4	COM 2	Giriş 2 Ortak (-)
A5 / B5	V IN 3 / I IN 3	Giriş 3 Gerilim (+) / Giriş 3 Akım (+)
A6 / B6	COM 3	Giriş 3 Ortak (-)
A7 / B7	V IN 4 / I IN 4	Giriş 4 Gerilim (+) / Giriş 4 Akım (+)
A8 / B8	COM 4	Giriş 4 Ortak (-)
A9 / B9	NC / SLD	Bağlantı Yok / Ekran Topraklama Terminali

Not: A10 ile B18 arasındaki terminaller, Giriş 5 ile 8 için tekrarlanan bir işlev düzenini izler. Akım girişlerini kullanırken ilgili kanalın gerilim girişi (V IN) ile akım girişi (I IN) terminallerini kısa devre edin.

Kurulum Yönergeleri

Modülü rafa takmadan veya raftan çıkarmadan önce PLC sisteminin güç kaynağını mutlaka kapatın.
Ünitenin üst ve alt kısmındaki sürgü kilitlerinin bitişik modüllere güvenli şekilde kilitlendiğinden emin olun.
Elektromanyetik paraziti önlemek için tüm analog sinyal hatlarında ekranlı bükümlü çift (STP) kablolar kullanın.
Analog G/Ç kablolarını yüksek gerilimli, yüksek akımlı AC güç kablolarından ayrı döşeyin.
Giriş kablolarının ekranlama telini ekran terminaline (SLD) bağlayın veya panel giriş noktasında topraklayın.

Uyumluluk ve Sertifikalar

CE İşareti Direktifi ile uyumludur
UL ve cULus listelenmiştir
Lloyd's Register tarafından denizcilik kurulumları için onaylanmıştır

FAQ

CJ1W-AD081-V1'in dönüşüm hızı nedir?

Modül, nokta başına 250 mikrosaniyelik hızlı bir dönüşüm hızına sahiptir; bu, 8 kanalın tamamının 2 milisaniyede işlenebileceği anlamına gelir.

Aynı CJ1W-AD081-V1 ünitesinde gerilim ve akım giriş sinyallerini karıştırabilir miyim?

Evet. 8 kanalın her biri, PLC yazılımı ayarları kullanılarak gerilim veya akım giriş türü için bağımsız olarak yapılandırılabilir.

Gerilim girişi yerine akım giriş kanalını nasıl kablolarım?

Bir kanalı akım girişi (4 ila 20 mA) için yapılandırmak üzere, ilgili kanalın Gerilim Girişi (V IN) ve Akım Girişi (I IN) terminallerini kısa devre etmeniz, ardından sinyal kaynağını bu birleştirilmiş terminallere ve ortak (COM) terminaline bağlamanız gerekir.

Bu modül harici bir güç kaynağı gerektirir mi?

Hayır. CJ1W-AD081-V1, çalışma gücünü doğrudan CJ serisi PLC arka panelinin dahili 5 VDC veri yolundan alır.
