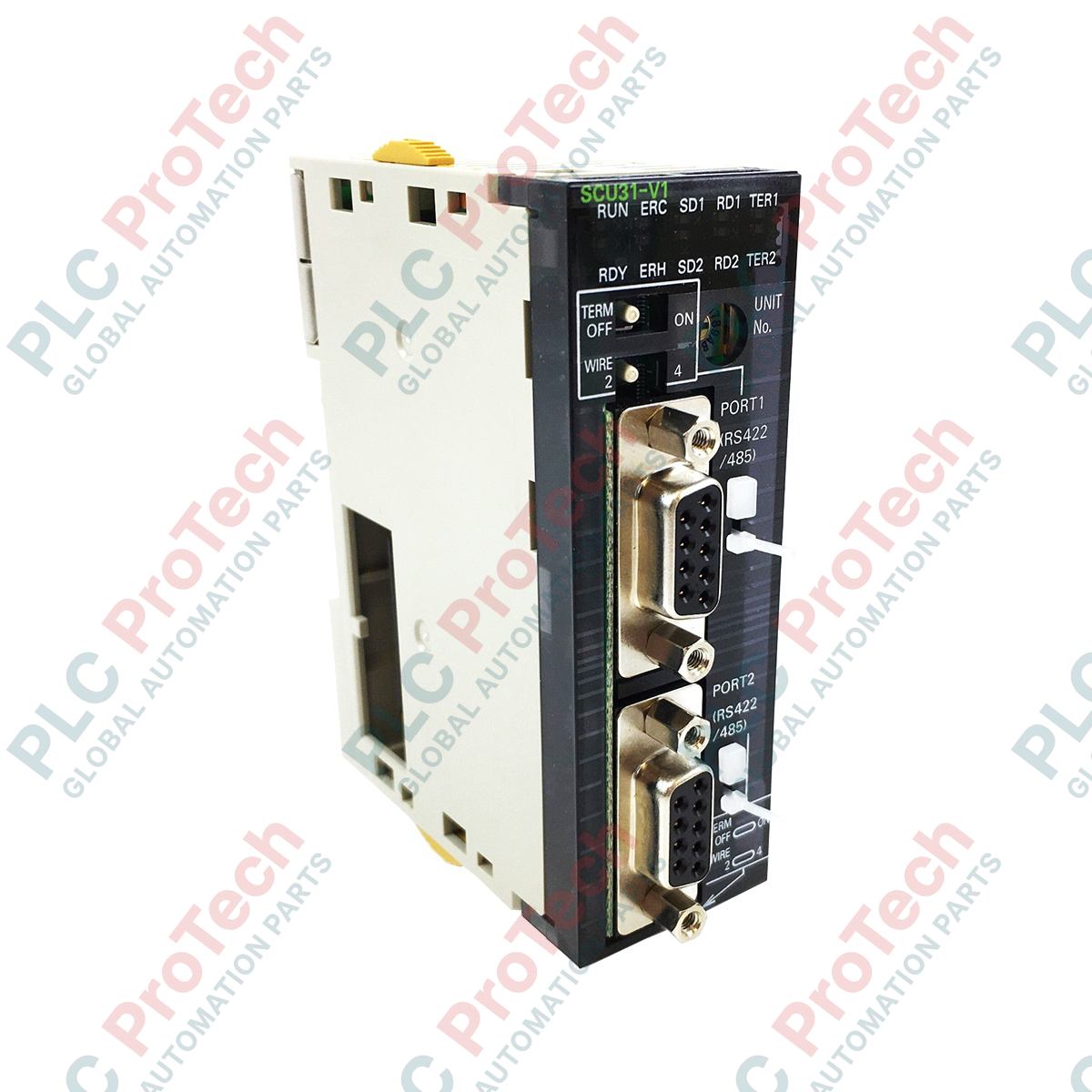

Omron CJ1W-SCU31-V1 CJ Serisi Seri Haberleşme Ünitesi

Açıklama

Endüstriyel kontrol mimarileri içinde yüksek performanslı entegrasyon için tasarlanan Omron CJ1W-SCU31-V1, CJ serisi PLC sistemi içinde son derece çok yönlü bir seri iletişim modülü olarak görev yapar. Bu CPU Veri Yolu Ünitesi, çift seri arayüz üzerinden CPU ile harici çevre birimleri arasında kesintisiz ve yüksek hızlı veri alışverişi sağlar. İki RS-422A/485 portuyla donatılan ünite; hassas endüstriyel ağ yapılandırmalarına uyum sağlamak üzere Host Link, protokol makrosu, NT Link ve geri döngü testi gibi çeşitli iletişim protokollerini destekler.

Unit Ver. 1.2 veya sonraki aygıt yazılımı sürümüyle CJ1W-SCU31-V1, Seri Ağ Geçidi işlevi, protokolsüz iletişim ve 1:1 Host Link modlarını da destekler. Modbus mimarileri için Unit Ver. 1.3 veya sonraki sürümler, yerel Modbus-RTU slave modu desteği ekler. Sistem mimarisi, CPU Rack veya Expansion Rack başına en fazla 16 CPU Veri Yolu Ünitesinin monte edilmesine olanak tanır; tutarlı çevrimsel ve olay güdümlü veri aktarımı için 25 CIO sözcüğü ve 20 DM sözcüğü tahsis edilir.

Özellikler

• Dengeli ve uzun mesafeli iletişim için optimize edilmiş çift RS-422A/485 seri port.
• Host Link, protokol makrosu ve NT Link dâhil geniş protokol uyumluluğu.
• Seri Ağ Geçidi, protokolsüz ve Modbus-RTU slave (ünite sürümüne bağlı) dâhil gelişmiş bağlantı modları.
• CPU Veri Yolu Ünitesi CIO Alanında 25 sözcük kullanarak verimli arka panel veri alışverişi.
• Basitleştirilmiş yapılandırma ve parametre ayarları için port başına 10 sözcük olmak üzere ayrılmış DM Alanı tahsisleri.
• Basit Yedekleme İşlevi, protokol makrosu verilerinin doğrudan CPU Ünitesinin bellek kartına yedeklenmesini sağlar (CJ1-H ve CJ1M CPU Ünitelerinde desteklenir).

Uygulamalar

• Üretim ve montaj ortamlarında SCADA ve HMI entegrasyonu.
• Altyapı ve su arıtma sistemlerinde Modbus-RTU cihazlarının izlenmesi ve kontrolü.
• Özel seri cihazlar için protokol makrosu yapılandırmalarından yararlanan dağıtılmış kontrol ağları.
• Malzeme taşıma, depolama ve proses otomasyon hatları.

Teknik Özellikler

Bağlantılar ve Arayüzler

Kurulum Talimatları

• CPU Veri Yolu Ünitesini monte etmeden veya çıkarmadan önce PLC sisteminin güç kaynağını mutlaka kapatın.
• Kilit sürgülerinin tamamen devreye girdiğinden emin olarak üniteyi CJ serisi CPU Rack veya Expansion Rack üzerindeki belirlenmiş yuvaya güvenli şekilde kaydırın.
• Klemens bağlantılarını ve sonlandırma dirençlerini RS-422A/485 ağ topolojinizin özelliklerine göre yapılandırın.
• Elektromanyetik paraziti en aza indirmek için iletişim kablolarını yüksek gerilimli kablolardan ayırın.
