Omron CS1G-CPU45H CS1 Serisi CPU Ünitesi

Açıklama

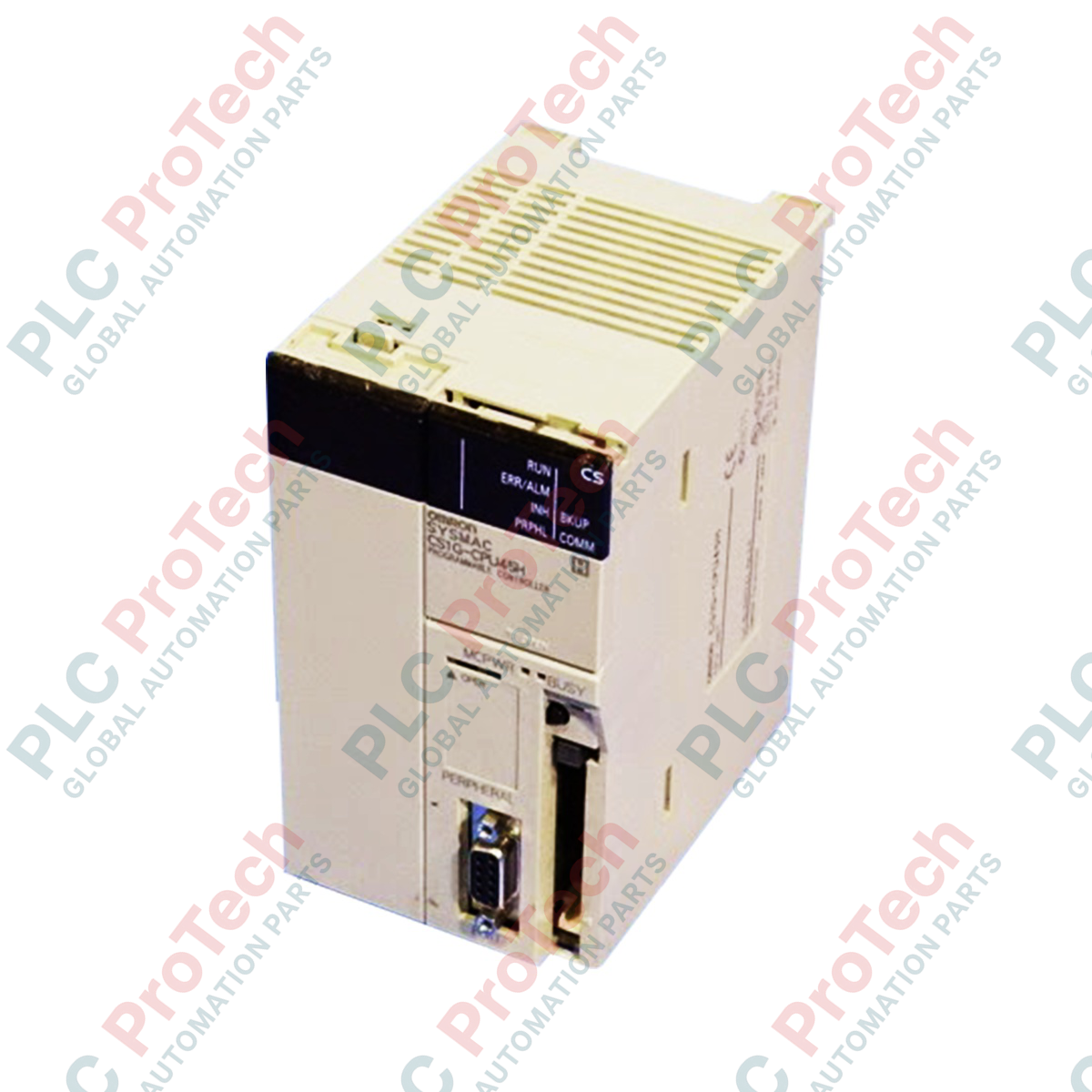

CS1 mimarisi içinde yüksek hızlı endüstriyel kontrol için tasarlanan Omron CS1G-CPU45H, orta ve büyük ölçekli otomasyon uygulamalarını yönetmek üzere tasarlanmış yüksek performanslı bir merkezi işlem birimidir. Hızlı komut yürütme ve karmaşık hareket, tanılama ve veri işleme görevlerini yönetmek için güçlü bellek kapasitesi sunar. Entegre iletişim ve genişletme özellikleriyle bu ünite, zorlu endüstriyel makineler, proses kontrol sistemleri ve üretim montaj hatları için güvenilir bir çekirdek görevi görür.

Özellikler

• Temel mantık komutlarını (LD) 0,04 mikrosaniyede yürüten yüksek hızlı işlem motoru.
• 60 Kkadımlık program yürütme belleğini ve 128 Kkelimelik veri belleğini destekleyen yüksek bellek kapasitesi.
• En fazla 7 genişletme rafında 5.120 yerel G/Ç bitine kadar destek sunan kapsamlı G/Ç ölçeklendirmesi.
• Özel bir çevre birimi bağlantı noktası ve RS-232C seri arabirimi içeren entegre fiziksel iletişim bağlantı noktaları.
• Görev odaklı programlama, fonksiyon blokları ve yapılandırılmış metin desteği sunan yapılandırılmış programlama özellikleri.

Uygulamalar

• Çok eksenli hareket ve senkronizasyon kontrol sistemleri.
• Otomotiv montaj hatları ve karmaşık robotik hücre entegrasyonu.
• Su ve atık su arıtma tesisleri.
• Yüksek hızlı paketleme, tasnif ve malzeme taşıma sistemleri.

Teknik Özellikler

Ampirik Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

CS1G-CPU45H, eski H olmayan CS1G-CPU45'in yükseltilmiş, yüksek hızlı "H" sürümü yerine geçen modelidir. H olmayan işlemciler için derlenen programlar, proje ayarlarında PLC model türü güncellenerek CX-Programmer aracılığıyla doğrudan CS1G-CPU45H'ye indirilebilir. Donanım form faktörleri ve bellek tahsisleri uyumlu kalmaya devam etse de komut yürütme sürelerinin önemli ölçüde daha kısa olduğunu unutmayın; bu nedenle zamanlama açısından kritik yazılım döngülerinin veya iletişim zaman aşımlarının doğrulanması gerekebilir.

Uygulama Hataları ve Mühendislik Notları

Yoğun yerleşimli arka panellerde üniteyi kullanıma alırken tüm modüllerin (CPU, I/O ve Özel I/O üniteleri) toplam akım tüketiminin seçilen Güç Kaynağı Ünitesinin (C200HW-PA204 veya PA209R gibi) kapasitesini aşmadığından emin olun. Ayrıca, yeterli doğal konveksiyonla soğutmayı sağlamak için muhafaza içinde rafın üstünde ve altında en az 50 mm dikey boşluk bırakıldığından emin olun; aşırı ısı birikimi dahili kapasitörlerin kullanım ömrünü kısaltabilir.

Devreye Alma ve Kablolama İpuçları

RS-232C portunu harici bir HMI'ye veya üçüncü taraf cihazına bağlarken kablo ekranlamasının doğrudan CS1 arka panel güç kaynağındaki fonksiyonel toprak (GR) terminaline bağlandığından emin olun. Topraklama kablolarını port üzerindeki sinyal ortak (SG) terminallerine geri döngü yapacak şekilde bağlamayın; bu, yakındaki endüktif anahtarlama olayları sırasında seri iletişimi kesintiye uğratabilecek ortak mod gürültüsü oluşturur.
