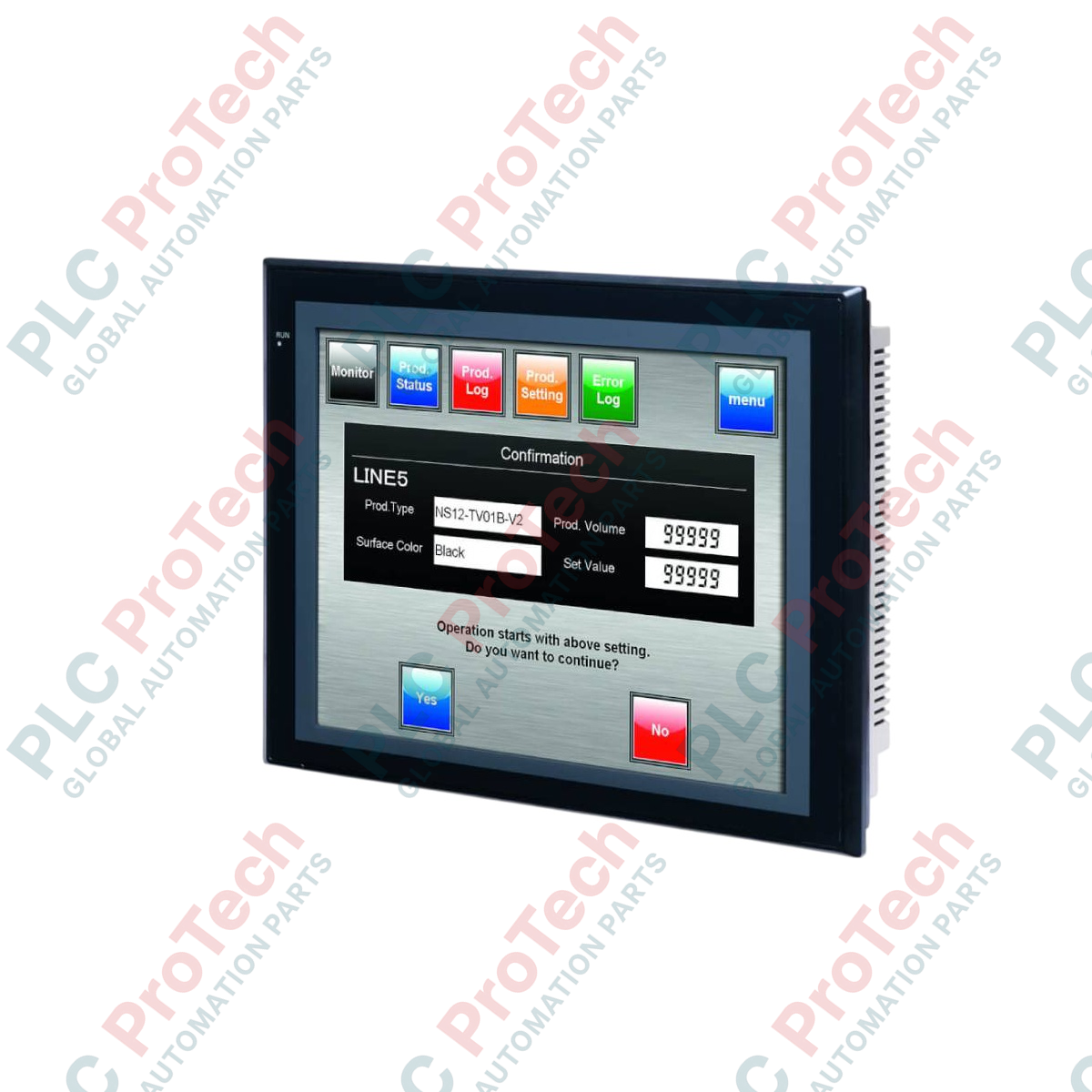

Omron NS10-TV00B-V1 NS Serisi Programlanabilir Terminal

SKU NS10-TV00B-V1

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: NS10-TV00B-V1
Menşei ülke:Japonya
Ürün Türü: HMI Operatör Panelleri
Ödeme: T/T, Western Union
Ağırlık: 3500g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Özel insan-makine görselleştirmesi sunan Omron NS10-TV00B-V1, otomatik endüstriyel sistemlerde gerçek zamanlı izleme ve kontrol için tasarlanmış yüksek çözünürlüklü grafik operatör arayüzü olarak görev yapar. Bu model, son derece duyarlı bir dokunmatik arayüzle entegre edilmiş sağlam 10,4 inç TFT aktif matris ekrana sahiptir ve sezgisel sistem tanılama ile proses yönetimi sağlar. Siyah çerçeveli muhafazaya sahip cihaz, çok düğümlü PLC mimarileri içinde kesintisiz bağlantı sağlamak üzere dahili seri ve USB bağlantı noktalarıyla tasarlanmıştır.

Özellikler

Net ve yüksek kontrastlı tanılama görüntüleri için 256 renge kadar görüntüleyen, yüksek dayanıklılığa sahip TFT renkli LCD ekran.
Doğrudan ve eşzamanlı PLC ile çevre birimi bağlantısı sağlayan çift entegre RS-232C seri iletişim bağlantı noktası.
Otomatik ekran projesi yedekleme, olay günlüğü ve reçete verisi depolama için özel CompactFlash yuvası.
CX-Designer üzerinden kesintisiz PC programlamayı ve yardımcı veri aktarımını destekleyen USB host ve slave arayüzleri.
Ethernet veya Controller Link modülleri için özel arka panel seçenek yuvası üzerinden modüler genişletme özelliği.

Uygulamalar

Otomotiv gövde atölyesi montaj hatları ve konveyör sistemi görselleştirmesi.
Paketleme makineleri, paletleyiciler ve malzeme taşıma sistemleri.
Su arıtma prosesleri ve pompa kontrol izleme istasyonları.
Gıda ve içecek dozajlama, karıştırma ve ısıtma prosesleri.

Teknik Özellikler

Üretici	Omron
Model Referansı	NS10-TV00B-V1
Ekran Tipi	TFT Renkli Aktif Matris LCD
Ekran Boyutu (Çapraz)	10,4 inç
Çözünürlük	640 x 480 piksel (VGA)
Ekran Renkleri	256 renk
Nominal Giriş Gerilimi	24 VDC
İzin Verilen Gerilim Aralığı	20,4 ila 27,6 VDC
Güç Tüketimi	Maksimum 25 W
Seri Haberleşme	2 x RS-232C bağlantı noktası (9 pimli D-sub)
USB Bağlantı Noktaları	1 x USB Tip B (Slave, USB 1.1)
Genişletme Yuvası	1 x Yuvası (ağ arayüzleri veya video giriş kartı için)
Depolama Ortamı	CompactFlash Yuvası (Tip I/II)
Çalışma Sıcaklığı	0 ila 50 °C
Ortam Nemi	%35 ila %85 bağıl nem (yoğuşmasız)
Çerçeve Rengi	Siyah
Sevkiyat Ağırlığı (Hesaplanan)	3,5 kg

Bağlantılar ve Arayüzler

Arayüz Bağlantısı	Fiziksel Konnektör	Sinyal / İşlev Ataması
Seri Port A	9 pimli D-sub (Dişi)	Host Link / NT Link (1:1 veya 1:N) protokol arayüzü
Seri Port B	9 pimli D-sub (Dişi)	Host Link, NT Link veya sıcaklık kontrol cihazı seri bağlantısı
USB Slave	USB Tip B	Doğrudan PC programlama ve ekran verisi aktarımı
Güç Terminalleri	3 konumlu terminal bloğu	24 VDC (+), 0 VDC (-), İşlevsel Toprak (GR)

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Eski V1 olmayan sürüm ile güncellenmiş V1 modülü, aynı kabin açıklıklarını kullandıkları için montaj açısından uyumludur. V1 donanımı için derlenen ekran projelerinin, çalışma zamanı başlatma hatalarını önlemek amacıyla seri veya USB indirmesi gerçekleştirilmeden önce CX-Designer'da hedef HMI sistem programının güncellenmesini gerektirdiğini unutmayın.

Uygulama Tuzakları ve Mühendislik Notları

Küçük, havalandırılmayan muhafazaların içindeki termal davranış arka aydınlatmanın yaşlanmasını hızlandırabilir. Tüm arka şasi yüzeylerinin çevresinde her zaman en az 100 mm boşluk bırakın. Standart tüketici sınıfı MLC CompactFlash kartları kullanmayın; yazma dayanıklılığı sınırları, yoğun veri kaydı döngüleri sırasında yerel sektörlerin bozulmasına neden olur. SLC endüstriyel sınıf ortamları standartlaştırın.

Devreye Alma ve Kablolama İpuçları

Uzun mesafelerde yüksek hızlı NT Link seri yapılandırmalarının kablolamasını yaparken elektromanyetik paraziti azaltmak için seri hatları yüksek akımlı AC motor kablolarından kesinlikle uzağa döşeyin. Fonksiyonel toprak terminalleri endüstriyel sürücü bara ortaklarına geri bağlandığında toprak döngüleri yaygındır. Fonksiyonel toprağın (GR) doğrudan ana kabin yıldız topraklama plakasına bağlandığından emin olun.

Kurulum Kılavuzu

KRİTİK UYARI: ELEKTRİKSEL RİSK

Açıklıkları hazırlamadan, fiziksel kurulumu gerçekleştirmeden veya kontrol kablolarını sonlandırmadan önce muhafaza panelini besleyen tüm AC/DC güç kaynaklarını yalıtın ve kilitleyip etiketleyin. Buna uyulmaması cihaz hasarına, dahili devre arızasına veya yüksek gerilim çarpmasına neden olabilir.

1

Panel Açıklığını Hazırlama: Muhafaza kapağında 302.0 mm x 228.0 mm ölçülerinde (tolerans +1.0 / -0.0 mm) net bir dikdörtgen açıklığın yerini işaretleyip kesin. Panel kalınlığının 1.6 mm ile 4.8 mm arasında olduğundan emin olun.

2

Çerçeve Contasını Doğrulama: Su geçirmez kauçuk sızdırmazlık contasının HMI çerçevesinin dış çevre oluğu içinde düz şekilde oturduğunu doğrulayın. Bu, IP65 eşdeğeri korumanın sürdürülmesi açısından kritik öneme sahiptir.

3

Montaj Braketlerini Sabitleme: Cihazı panel açıklığının ön tarafından yerleştirin, ardından montaj braketlerini arkadan yan raylara kaydırın. Çerçevede çatlama olmadan eşit bir sızdırmazlık sağlamak için vidaları 0.5 ila 0.6 N-m torkla kademeli olarak sıkın.

4

Güç ve Topraklamayı Sonlandırma: 24 VDC güç hatlarını 2 mm2 kesitli kablolar kullanarak bağlayın. Fonksiyonel Toprak terminalini, doğrudan ana sistem elektrik topraklama noktasına bağlanan yeşil/sarı bir topraklama kablosu kullanarak kablolayın.

FAQ

NS10-TV00B-V1'i programlamak için hangi yapılandırma aracı gereklidir?

HMI, standart CX-One otomasyon paketinin bir bileşeni olarak dağıtılan Omron CX-Designer yazılımı kullanılarak yapılandırılmalıdır.

Daha eski NS10 üniteleri V1 modeliyle çapraz uyumlu mudur?

Evet. Fiziksel kaplama, panel kesim ölçüleri ve elektriksel girişler eski ünitelerle aynıdır; ancak mevcut ekran programlarını indirmeden önce CX-Designer'da V1 donanım profilini seçmelisiniz.

Bu ekrandaki LCD arka aydınlatma düzeneği değiştirilebilir mi?

Evet, NS10-TV00B-V1 HMI'ın arka aydınlatması sahada değiştirilebilecek şekilde tasarlanmıştır. Dayanıklılığı sağlamak için yalnızca orijinal Omron yedek arka aydınlatma kitlerini kullanın.

Entegre kart yuvasında ne tür depolama kartları kullanılmalıdır?

Cihazda CompactFlash (CF) Tip I/II yuvası bulunur. Veri kaydı ve ürün yazılımı depolamada yüksek güvenilirlik için her zaman endüstriyel sınıf SLC CompactFlash kartları tercih edin.
