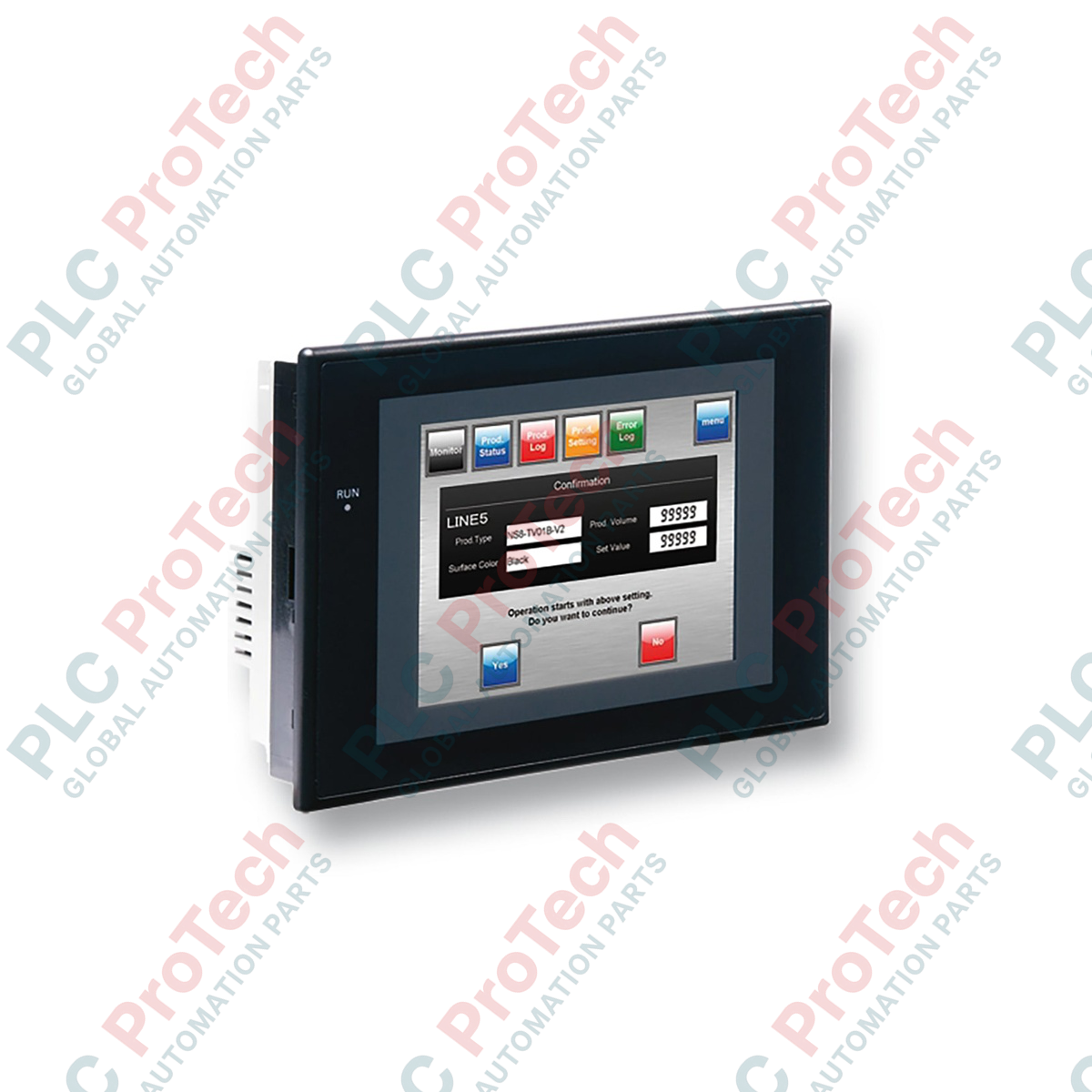

Omron NS5-TQ11B-V2 NS Serisi Programlanabilir Terminal

SKU NS5-TQ11B-V2

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: NS5-TQ11B-V2
Menşei ülke:Japonya
Ürün Türü: HMI Dokunmatik Ekranlar
Ödeme: T/T, Western Union
Ağırlık: 8000g
Boyutlar: 250 mm x 200 mm x 110 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Dağıtılmış kontrol ağlarında yüksek güvenilirlikli bir görselleştirme düğümü olarak görev yapan Omron NS5-TQ11B-V2 insan-makine arayüzü, operatörlere gerçek zamanlı proses izleme ve dokunmatik girişle kontrol olanağı sunar. Bu 5,7 inçlik terminal, Omron Sysmac mimarileri ve üçüncü taraf PLC ortamlarıyla sorunsuz şekilde bütünleşir. Yüksek kontrastlı TFT aktif matris renkli ekran ile üretilen cihaz, zorlu endüstriyel aydınlatma koşullarında bile net QVGA çözünürlük sağlar. Bu model siyah bir çerçeveye sahiptir ve sürekli saha verisi alışverişini yönetmek için çift seri iletişim ve yüksek hızlı Ethernet iletişimiyle donatılmıştır.

Özellikler

Yüksek Kontrastlı Ekran: QVGA (320 x 240 piksel) çözünürlüklü 5,7 inç TFT renkli LCD ve uzun ömürlü arka aydınlatma.
Çok Yönlü İletişim: Entegre 10/100Base-T Ethernet portu, RS-232C portu ve USB arayüzleri.
Kompakt Tasarım: Alan tasarrufu sağlayan siyah gövdesiyle derinlik kısıtlamaları olan kontrol panelleri için idealdir.
Sağlam Koruma: Ön panel, uygun şekilde panele monte edildiğinde IP65f yağ geçirmezlik ve toz geçirmezlik standartlarına uygundur.
Kapsamlı Sürücü Kütüphanesi: Omron Host Link, NT Link (1:N) ve üçüncü taraf PLC sürücüleri için yerel destek.

Uygulamalar

Paketleme makineleri kontrolü ve operatör müdahalesi.
Malzeme taşıma sistemleri ve küçük-orta ölçekli konveyör hatları.
Otomotiv yardımcı montaj istasyonları ve test düzenekleri.
Su arıtma kontrol panelleri ve pompa izleme terminalleri.

Teknik Özellikler

Teknik Özellik Parametresi	Değer / Anma Değeri
Üretici	Omron
Model Numarası	NS5-TQ11B-V2
Ekran Tipi	TFT Aktif Matris Renkli LCD
Ekran Boyutu	5,7 inç
Çözünürlük	320 x 240 piksel (QVGA)
Çerçeve Rengi	Siyah
Giriş Gerilimi	24 VDC
Güç Tüketimi	Maksimum 15 W
Çalışma Sıcaklığı	0 - 50 °C
Koruma Derecesi	IP65f (ön panel)
Boyutlar (G x Y x D)	195 mm x 142 mm x 54 mm
Net Ağırlık	1,0 kg
Sevkiyat Ağırlığı (Hesaplanan)	1,5 kg
Ambalaj Boyutları (Hesaplanan)	250 mm x 200 mm x 110 mm

Bağlantılar ve Arayüzler

Port / Bağlantı	Konektör Tipi	İşlev / İletişim Protokolü
Seri Port A	D-Sub 9 pimli dişi	RS-232C (Host Link, NT Link veya 1:N Link bağlantısı)
Ethernet Portu	RJ45	10/100Base-T Ethernet (FINS iletişimi / ekran aktarımı)
USB Host	Type-A	Veri kaydı, proje yedekleme ve geri yükleme için USB flash bellek arayüzü
USB Slave	Type-B	Programlama, yapılandırma ve ekran aktarımı için PC bağlantısı
Güç Klemensi	3 pimli M3 vidalı klemens	İşlevsel topraklama terminalli 24 VDC (%+/- 15) giriş

Deneysel Mühendislik Bulguları

Alternatif Modeller ve Uyumluluk

NS5-TQ11B'nin V2 sürümü, aynı panel kesiti boyutunu (184 mm x 131 mm) kullanarak eski V1 tasarımlarının doğrudan yerini alır. V1 terminalleri için geliştirilen ekran projeleri CX-Designer'da açılabilir ve sistem ayarlarında model hedefi değiştirilerek V2 modellerine dönüştürülebilir. Tüm V2 ürün yazılımı özelliklerinden ve optimize edilmiş iletişim sürücülerinden yararlanmak için CX-Designer ortamınızın en az 3.0 sürümüne güncellendiğinden emin olun.

Uygulama Sorunları ve Mühendislik Notları

"Yanıt Zaman Aşımı" hataları gibi iletişim zaman aşımı arızalarını önlemek için seri iletişim kablolarını yüksek gerilimli AC hatlarından uzak tutun. Yüksek elektromanyetik gürültü bulunan ortamlarda standart seri bağlantılar üzerinden iletilen veri paketleri bozulabilir. USB Host bağlantı noktasını uzun süreli veri kaydı için kullanıyorsanız USB depolama cihazını FAT16 veya FAT32 olarak biçimlendirin; modern NTFS biçimli sürücüler terminalin işletim sistemine doğru şekilde bağlanamaz.

Devreye Alma ve Kablolama İpuçları

FINS/UDP üzerinden Ethernet iletişimini yapılandırırken HMI'ın Düğüm Adresinin, atanmış statik IP adresinin son oktetiyle eşleştiğini doğrulayın. Bu uyum, yönlendirme tablolarını basitleştirir ve başlatma sırasında düğüm eşleme hatalarını önler. Ayrıca işlevsel topraklama (FG) terminalinin, kesiti 2 mm kare veya daha büyük olan yüksek kaliteli bir topraklama kablosuna doğrudan bağlandığından emin olun.

Kurulum Talimatları

KRİTİK UYARI:

Elektrik bağlantılarını yapmadan önce 24 VDC güç kaynağını izole edin ve kilitleyin. Devre enerjiliyken terminal kablolaması yapmayın. Terminal vidalarının aşırı sıkılması mekanik arızaya neden olabilir; güç klemens bloğu vidalarını tam olarak 0,5 N-m torkla sıkın.

1

Tam olarak 184 mm (yatay) x 131 mm (dikey) ölçülerinde temiz bir panel kesiti hazırlayın. Panel kalınlığının 1,6 mm ile 4,8 mm arasında olduğundan emin olun.

2

Su geçirmez contanın sızdırmazlığı korumak üzere çerçeve oluğuna doğru şekilde oturduğundan emin olarak terminali ön paneldeki kesite kaydırarak yerleştirin.

3

Üniteyi, birlikte verilen montaj braketlerini kullanarak arkadan sabitleyin. Ön panelin eğilmesini önlemek için braketleri 0,5 ila 0,6 N-m torkla eşit şekilde sıkın.

4

24 VDC güç besleme hatlarını ve özel işlevsel topraklama kablosunu klemens bloğuna bağlayın, ardından tüm iletişim kablolarının sıkıca takılı ve kilitli olduğunu doğrulayın.

FAQ

Ekran projelerini USB flash sürücü kullanarak NS5-TQ11B-V2'ye indirebilir miyim?

Evet. Bir USB flash sürücüyü FAT16 veya FAT32 olarak biçimlendirip HMI'daki Sistem Menüsünü kullanarak, bilgisayar bağlantısı olmadan çalışma zamanı ekran projesi verilerini doğrudan yedekleyebilir, geri yükleyebilir veya aktarabilirsiniz.

CJ serisi bir PLC ile arayüz oluştururken iletişim zaman aşımı hatalarını nasıl çözebilirim?

Baud hızının, paritenin ve durdurma biti ayarlarının CX-Designer'da (HMI proje ayarları) ve CX-Programmer'da (PLC port ayarları) tamamen aynı olduğunu doğrulayın. Ayrıca işlevsel topraklamanın (FG) düşük dirençli bir topraklama sistemine doğrudan bağlandığından emin olun.

Bu V2 modeli üçüncü taraf kontrolörlere bağlantıyı destekliyor mu?

Evet, NS5-TQ11B-V2 çeşitli üçüncü taraf PLC'ler için doğrudan seri ve Ethernet sürücülerini destekler. Bunlar doğrudan CX-Designer yazılımı üzerinden seçilir ve yapılandırılır.

NS5 serisi için ekranları yapılandırmak ve tasarlamak üzere hangi yazılım gereklidir?

NS5 serisi HMI terminallerinde ekranları tasarlamak ve iletişimleri yapılandırmak için CX-One yazılım paketinin bir parçası olan Omron CX-Designer gereklidir.
