Omron NXEIC202 NX Serisi EtherNet/IP Kuplörü

SKU NXEIC202

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: NXEIC202
Menşei ülke:Japonya
Ürün Türü: EtherNet/IP Kuplör Modülleri
Ödeme: T/T, Western Union
Ağırlık: 1000g
Boyutlar: 100 mm x 46 mm x 80 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

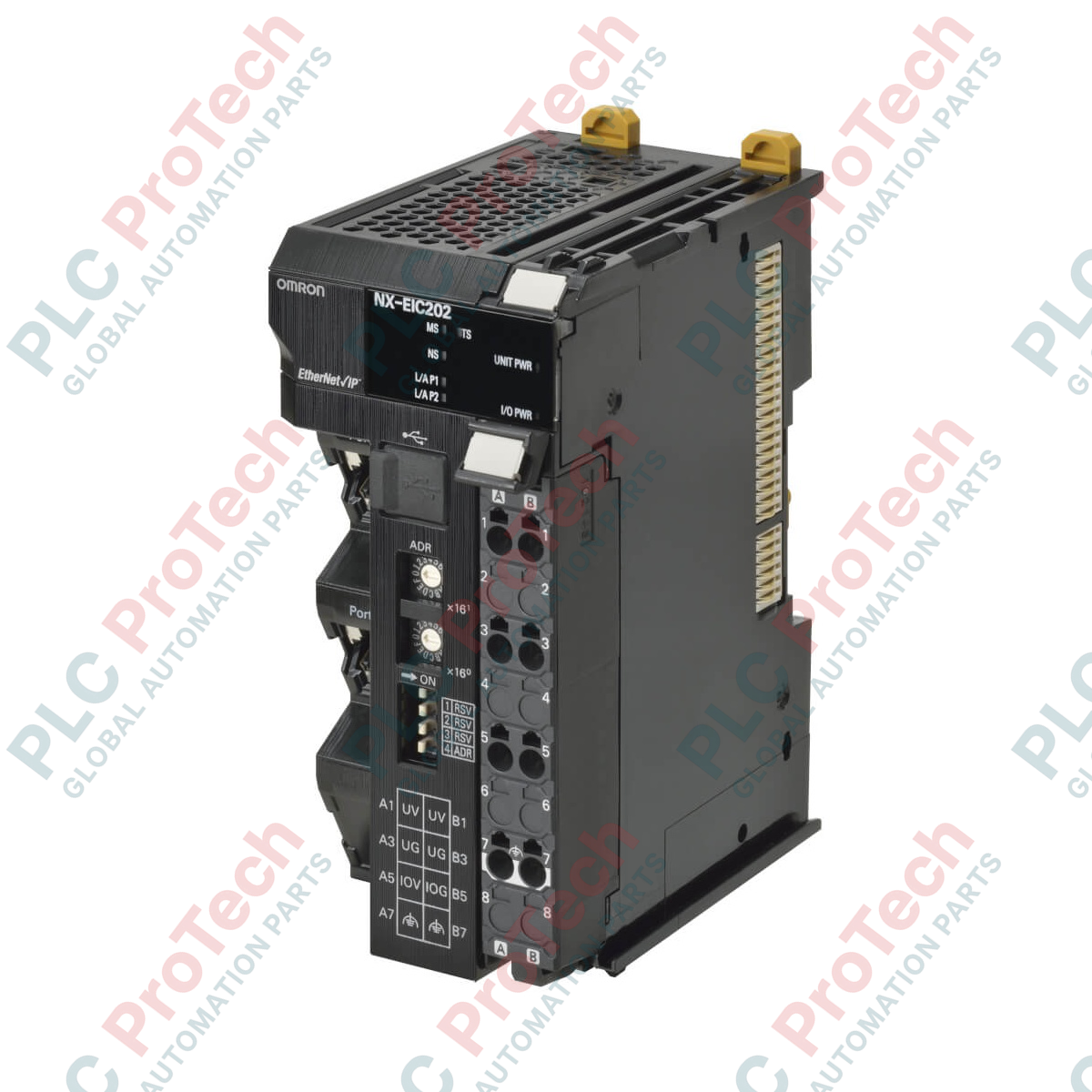

Yerel giriş/çıkış cihazları ile ana kontrolör arasındaki kritik ağ bağlantısını sağlayan Omron NXEIC202, yüksek hızlı NX G/Ç Veri Yolu sistemi için özel bir veri yolu kuplörüdür. Bu modül, standart endüstriyel ağlar üzerinden giriş ve çıkışların sorunsuz şekilde dağıtılmasını sağlayarak alanı kısıtlı panolarda yüksek performanslı kontrol mimarilerinin kurulmasına olanak tanır. Çift RJ45 portuyla donatılan modül, doğrudan makine seviyesinde esnek endüstriyel Ethernet topolojilerini destekleyerek kablolama düzenlerini basitleştirir.

Özellikler

Çift Ethernet Portu: Dahili 2 portlu anahtar, harici ağ anahtarları gerektirmeden doğrudan papatya zinciri (hat) bağlantılarını destekler.
Yüksek Yoğunluklu Genişletme: Tek bir düğüm hattında, standart ve güvenlik üniteleri dahil olmak üzere 63 adede kadar NX serisi G/Ç modülünü doğrudan destekler.
Hassas Senkronizasyon: Bağlı tüm dilim üniteleri arasında hassas senkronizasyonu korumak için gelişmiş dahili veri yolu iletişiminden yararlanır.
Kompakt Yapı: Yalnızca 46 mm genişlik, kontrol panolarında gereken ray alanını azaltır.

Uygulamalar

Paketleme ve Malzeme Taşıma: Endüstriyel ağlar üzerinden konveyörlerin, ayıklama sistemlerinin ve paketleme hatlarının uzaktan kontrolü.
Otomotiv Montajı: Hızlı G/Ç yanıt süreleri ve yüksek modülerlik gerektiren çok eksenli istasyon kontrolü.
Dağıtılmış Makine Kontrolü: Uzak alt panoların merkezi ana PLC'ye bağlandığı ayrıştırılmış mimariler.

Teknik Özellikler

Parametre	Değer
Üretici	Omron
Model	NXEIC202
Seri	NX Serisi
İletişim Protokolü	EtherNet/IP
Port Sayısı	2 (dahili anahtarlı RJ45)
Dahili G/Ç Veri Yolu	NX Veri Yolu
Maksimum G/Ç Ünitesi Sayısı	63 ünite
Koruma Derecesi	IP20
Boyutlar (Y x G x D)	100 mm x 46 mm x 80 mm
Net Ağırlık	0.15 kg
Sevkiyat Ağırlığı (Hesaplanan)	1.0 kg

Bağlantılar ve Arayüzler

Terminal / Port	İşlev / Atama
EtherNet/IP Portu 1	Ağa/master kontrolöre RJ45 bağlantısı
EtherNet/IP Portu 2	Bir sonraki alt cihaz düğümüne RJ45 bağlantısı (papatya zinciri)
Ünite Güç Terminalleri	Dahili kuplör devresine güç sağlayan 24 VDC girişi
G/Ç Güç Terminalleri	Bağlı G/Ç birimlerine doğrudan yönlendirilen 24 VDC girişi

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Bu EtherNet/IP kuplörü Sysmac Studio ile yerel olarak entegre çalışır. Daha eski aygıt yazılımı sürümlerinin yerel veri yolu üzerinde izin verilen yüksek hızlı analog birimlerinin maksimum sayısını sınırlayabileceğini unutmayın. Denetleyicinizin yapılandırma dosyasının kuplörün yan etiketinde belirtilen donanım revizyonuyla eşleştiğini her zaman doğrulayın.

Uygulama Sorunları ve Mühendislik Notları

Birden fazla yüksek akımlı dijital çıkış modülünü doğrudan kuplörün yanına yerleştirirken, hem dahili Birim Güç Kaynağı hem de harici G/Ç Güç Kaynağı üzerindeki toplam akım tüketimini hesaplayın. Standart birim güç sınırının aşılması, NX Bus üzerinde iletişim zaman aşımına neden olur. Akım dağıtım bölgelerini doğru şekilde bölümlendirmek için ek Güç Besleme Birimlerini (NX-PF0630 gibi) aralıklı olarak yerleştirin.

Devreye Alma ve Kablolama İpuçları

Yüksek frekanslı ortamlarda (değişken frekanslı sürücülerin yakını gibi) elektriksel gürültüyü azaltmak için DIN rayının kendisinin ana işlevsel topraklama paneline düşük empedanslı bir bağlantısı olduğundan emin olun. Yüksek elektromanyetik parazit altında paket kaybını önlemek için her zaman topraklanmış RJ45 metal gövdeli STP (Blendajlı Bükümlü Çift) Cat5e veya daha yüksek sınıf kablo kullanın.

Kurulum Yönergeleri

KRİTİK UYARI

Kuplörü monte etmeden veya sökmeden önce tüm elektrik güç kaynaklarını ana şalt sisteminden izole edin. Fiziksel bakım öncesinde kontrol tarafındaki ve saha tarafındaki 24 VDC hatlarının tamamen kapatılmaması, hassas altın kaplama dahili arka panel konnektörü pimlerinin hasar görmesine neden olabilir.

1

Kuplörü standart 35 mm DIN rayına takın ve yanal titreşimi ortadan kaldırmak için her iki tarafında uç braketleriyle sabitleyin.

2

Gelen EtherNet/IP iletişim kablonuzu Port 1'e, isteğe bağlı aşağı yönlü papatya zinciri düğümlerini ise Port 2'ye bağlayın.

3

Bağımsız 24 VDC Birim güç kaynağı ile 24 VDC G/Ç güç kaynağı hatlarını, ince iletkenleri korumak için kablo yüksükleri kullanarak bağlayın.

4

Kontrol kabinine enerji vermeden önce, ön taraftaki döner kadranlarla ana bilgisayar ağ kimliğini yapılandırın.

FAQ

NXEIC202'ye fiziksel olarak kaç NX I/O modülü bağlanabilir?

Güç tüketimi ünitenin güç dağıtım sınırlarını aşmadığı sürece, tek bir NXEIC202'ye en fazla 63 ayrı NX serisi I/O modülü bağlayabilirsiniz.

NXEIC202, hat ve papatya zinciri ağ topolojilerini destekliyor mu?

Evet. Modülde, istasyondan istasyona harici bir endüstriyel Ethernet anahtarı olmadan doğrudan papatya zinciri yapılandırmalarına olanak tanıyan, dahili anahtara sahip iki entegre EtherNet/IP portu bulunur.

NXEIC202'yi ve bağlı I/O ünitelerini yapılandırmak için hangi yazılım kullanılır?

Sistem ağı ayarları, donanım eşlemesi ve I/O parametreleri, Omron'un Sysmac Studio yazılım platformu kullanılarak yapılandırılır.

NXEIC202 ile ilişkili bir güvenlik sınıfı var mı?

NXEIC202'nin kendisinin bağımsız bir SIL sınıfı yoktur. Ancak bağlı NX güvenlik giriş ve çıkışlarından gelen güvenlik verilerini Safety over EtherNet/IP (CIP Safety) üzerinden barındırabilir ve yönlendirebilir.
