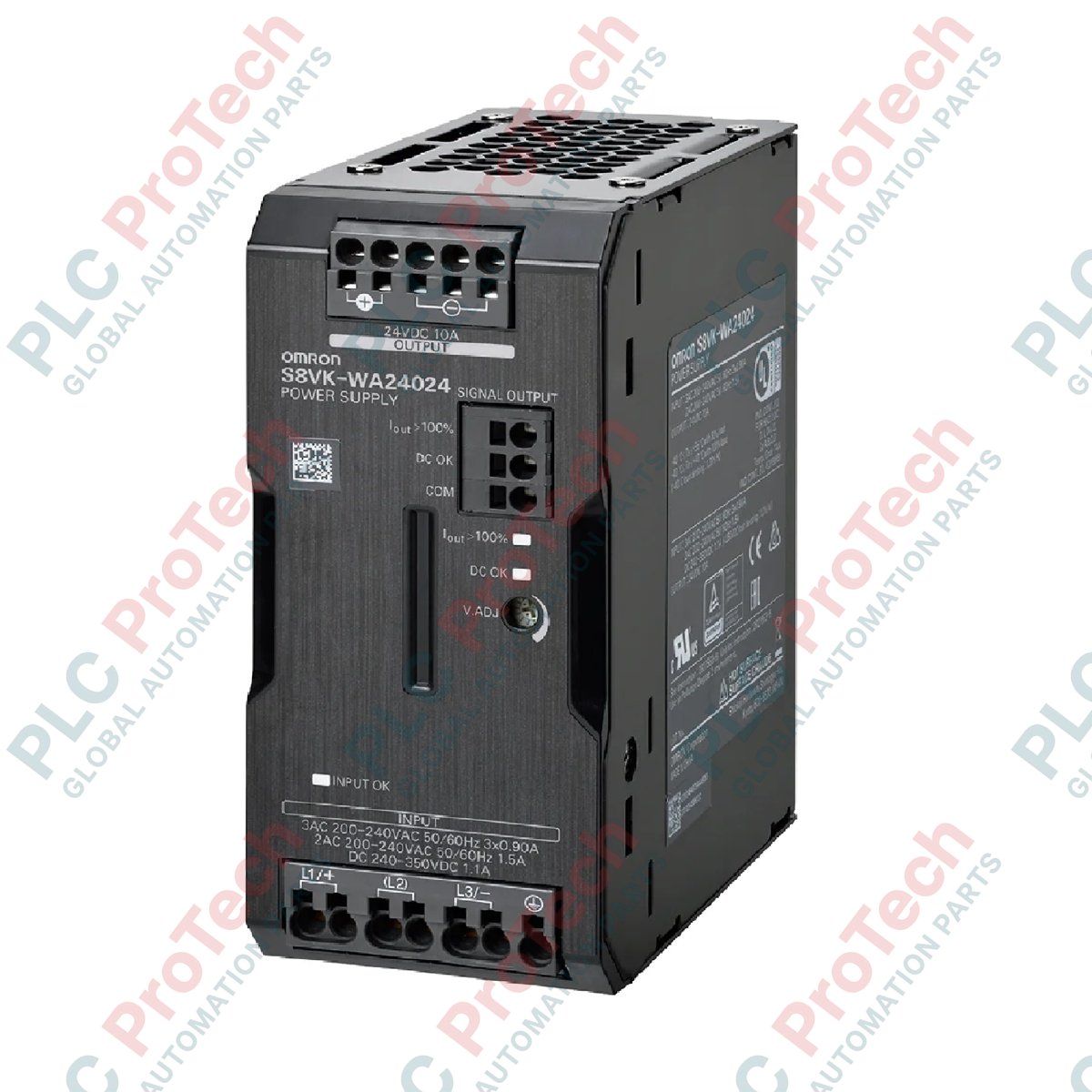

Omron S8VK-WA24024 S8VK-W Serisi Üç Fazlı Giriş Güç Kaynağı

SKU S8VK-WA24024

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: S8VK-WA24024
Menşei ülke:Japonya
Ürün Türü: Üç Fazlı Güç Kaynakları
Ödeme: T/T, Western Union
Ağırlık: 2000g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Yüksek verimli bir elektrik dönüştürme modülü olarak çalışan Omron S8VK-WA24024, üç fazlı bir güç kaynağından zorlu endüstriyel otomasyon ağlarına kararlı doğru akım sağlar. Bu anahtarlamalı güç kaynağı, faz dengesizliği risklerini azaltmak ve kompakt kontrol panolarında sürekli ve güvenilir 24 VDC çıkış sağlamak üzere tasarlanmıştır. Sağlam, kapalı bir muhafazaya sahip olan ve Omron'un özel Push-In Plus terminal bağlantı teknolojisini kullanan ünite, ağır sanayi üretim ortamlarında yaygın olan fiziksel titreşimlere karşı direnci en üst düzeye çıkarırken kurulum işçiliğini en aza indirir.

Özellikler

Üç Fazlı Giriş: 200 - 240 VAC arasındaki giriş aralıklarını destekleyerek nötr akım yükünü azaltır ve fazları dengeler.
Push-In Plus Terminalleri: Terminallerin titreşim altında gevşemesini önlemek için sürekli gerilimi koruyan, hızlı ve aletsiz kablolama sağlar.
Dinamik Akım Takviyesi: Solenoidler, motorlar ve kapasitif devreler gibi yüksek ilk akım gerektiren yükleri desteklemek için maksimum 15 A takviye akımı sağlar.
Yerden Tasarruf Sağlayan Tasarım: Son derece kompakt yan yana montaj tasarımı, DIN rayı alanının kullanımını optimize eder.
IP20 Koruması: Kapalı yapı, parmakla temasa karşı güvenli çalışmayı ve EN/IEC 60529 standartlarına uygunluğu sağlar.

Uygulamalar

Otomotiv montaj makinelerinin kontrol panelleri
Yüksek hızlı paketleme ve ayırma sistemleri
Yarı iletken üretim ekipmanı güç dağıtımı
Su ve atık su arıtma işleme ekipmanları
Genel üretim tesisi PLC ve sensör güç ağları

Teknik Özellikler

Spesifikasyon Parametresi	Doğrulanmış Mühendislik Değeri
Üretici	Omron
Model Numarası	S8VK-WA24024
Seri Adı	S8VK-W
Nominal Giriş Gerilimi	200 - 240 VAC (Üç Fazlı)
Güç Değeri	240 W
Nominal Çıkış Gerilimi	24 VDC
Nominal Çıkış Akımı	10 A
Maksimum Takviye Akımı	15 A
Terminal Tipi	Push-In Plus Terminal Bloğu
Yapı Tipi	Kapalı
Koruma Derecesi	IP20 (EN/IEC 60529)
Birim Ağırlığı	0,8 kg
Sevkiyat Ağırlığı (Hesaplanan)	2,0 kg

Bağlantılar ve Arayüzler

Terminal Bloğu Bölümü	Terminal Tanımı	İşlevsel Atama
Giriş Terminalleri (Üst)	L1	AC Girişi Faz 1
	L2	AC Girişi Faz 2
	L3	AC Girişi Faz 3
	PE (Toprak Sembolü)	Koruyucu Topraklama (Güvenlik Topraklaması)
Çıkış Terminalleri (Alt)	+V (1)	Pozitif 24 VDC Çıkış Hattı 1
	+V (2)	Pozitif 24 VDC Çıkış Hattı 2
	-V (1)	Negatif 24 VDC Çıkış Hattı 1 (Dönüş)
	-V (2)	Negatif 24 VDC Çıkış Hattı 2 (Dönüş)

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

S8VK-WA24024, sürekli nötr hat gürültüsü veya faz dengesizliği görülen tesislerde kullanıldığında, tek fazlı S8VK-G veya S8VK-X ünitelerine kıyasla daha güvenilir bir alternatif sunar. Gücü üç dengeli faz üzerinden aldığı için yerel nötr devresinin aşırı ısınmasını önler. Bu üniteyi eski nesil anahtarlamalı modellerin yerine kullanırken 3 fazlı hat yapılandırmasını doğrulayın; bu modülün nominal 240 W eşiğini karşılamak için 200 ila 240 VAC nominal giriş gereksinimi vardır.

Uygulama Hataları ve Mühendislik Notları

Pano entegrasyonu sırasında sık yapılan bir hata, 15 A takviye akımı süresinin aşırı yüklenmesidir. S8VK-WA24024 nominal kapasitesinin %150'sine kadar sorunsuz şekilde dayanabilse de bu takviye kesinlikle geçici çalışma çevrimleri için derecelendirilmiştir. Belirlenen tepe süresinin ötesinde sürekli çalışma, termal aşırı akım korumasını tetikleyerek çıkış geriliminin düşmesine veya devre yapmasına neden olur. Optimum konveksiyon soğutması sağlamak için kontrol panosunun her iki yan panelinde en az 15 mm, dikey yönde ise 50 mm boşluk bulunduğundan emin olun; hava geçişinin kısıtlanması termal bozulmayı hızlandırır.

Devreye Alma ve Kablolama İpuçları

Push-In Plus mekanizmasıyla gaz sızdırmaz bağlantılar sağlamak için tek damarlı iletkenlerin veya krimpleme yapılmış yüksüklerin yalıtımını tam olarak 10 mm soyun. Yüksüksüz çok telli kabloları yerleştirirken, kabloyu takmadan önce turuncu serbest bırakma tırnağına bastırmak için düz uçlu hassas bir tornavida kullanın. Tek tek bakır tellerin saçaklanmasına neden olup etkin temas kesitini azaltabilecek ve yerel sıcak nokta direnci oluşturabilecek bükme işleminden kaçının.

Kurulum Talimatları

KRİTİK UYARI: S8VK-WA24024 üzerinde kurulum, kablolama veya fiziksel inceleme yapmadan önce tüm birincil ve ikincil elektrik sistemlerinin enerjisini kesin. Terminal ve dahili kapasitörlerin anında hasar görmesini önlemek için giriş hat geriliminin nominal üç faz aralığıyla (200 ila 240 VAC) eşleştiğini doğrulayın.

1

Güç kaynağı ünitesini standart bir 35 mm DIN rayına güvenli şekilde monte edin. Kasasının arkasındaki kilit kolunun yerine sıkıca oturduğundan emin olun.

2

Uygun EMI bastırma ve arıza güvenliği yolu oluşturmak için önce Koruyucu Toprak (PE) terminalini sertifikalı bir pano topraklama barasına bağlayın.

3

Gelen üç faz kablosunu (L1, L2, L3) üst terminal bloğu bloklarına yerleştirin ve her kablonun yerine güvenli şekilde kilitlendiğini doğrulayın.

4

24 VDC sistem yük hatlarını, alt blokta bulunan ilgili +V ve -V çıkış terminallerine bağlayın. Hat gerilimini uygulamadan önce polaritenin doğru hizalandığını tekrar kontrol edin.

FAQ

S8VK-WA24024 gibi üç fazlı bir güç kaynağı kullanmanın tek fazlı bir modele kıyasla avantajları nelerdir?

Üç fazlı AC girişi, nötr iletken akımlarını ortadan kaldırır, her fazdaki giriş hat akımını azaltır ve ana tesis dağıtım hatlarındaki yük dengesizliği durumunda sistem güvenilirliğini önemli ölçüde artırır.

S8VK-WA24024, 15 A'lik tepe yükseltme akımını ne kadar süre sürdürebilir?

Maksimum 15 A'lik yükseltme akımı, geçici ilk çalıştırma yükleri için tasarlanmıştır ve yalnızca kısa bir süre, genellikle 5 saniyeye kadar sürdürülebilir. Bu sınırın aşılması, dahili termal koruma mekanizmalarını tetikler.

Kabloları Push-In Plus klemenslere bağlamak için alet gerekir mi?

Hayır. Tek damarlı kablolar ve yüksük sıkılmış çok damarlı kablolar doğrudan alet kullanmadan takılabilir. Yüksük sıkılmamış çok damarlı kabloların takılması sırasında küçük bir düz uçlu tornavidayla entegre serbest bırakma tırnağına bastırılması gerekir.

Muhafaza içindeki güç kaynağının çevresinde bırakılması gereken minimum boşluklar nelerdir?

Doğal hava konveksiyonuyla soğutma için ünitenin yatay her iki yanında en az 15 mm, muhafazanın üstünde ve altında ise 50 mm boşluk bırakın.
