Üretici: Schneider Electric
Ürün No.: TM241CE24T
Menşei ülke:Fransa
Ürün Türü: PLC CPU Modülleri
Ödeme: T/T, Western Union
Ağırlık: 640g
Boyutlar: 150 mm x 90 mm x 95 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

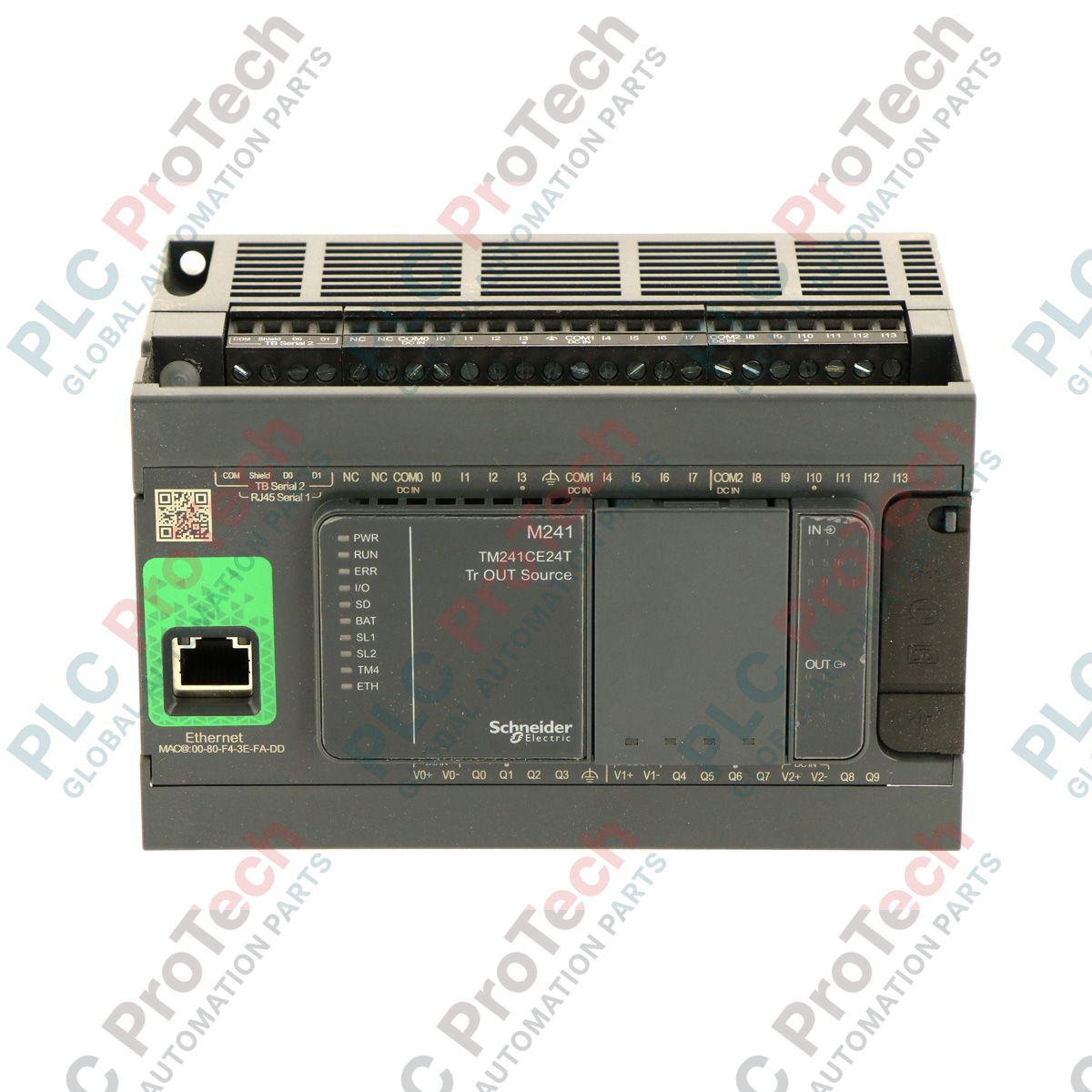

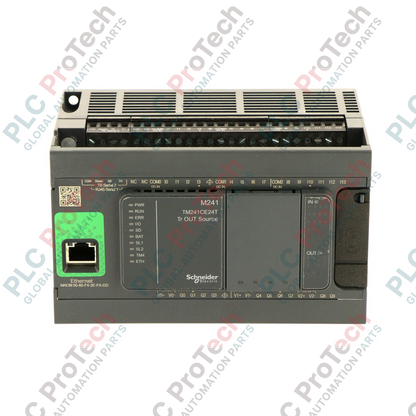

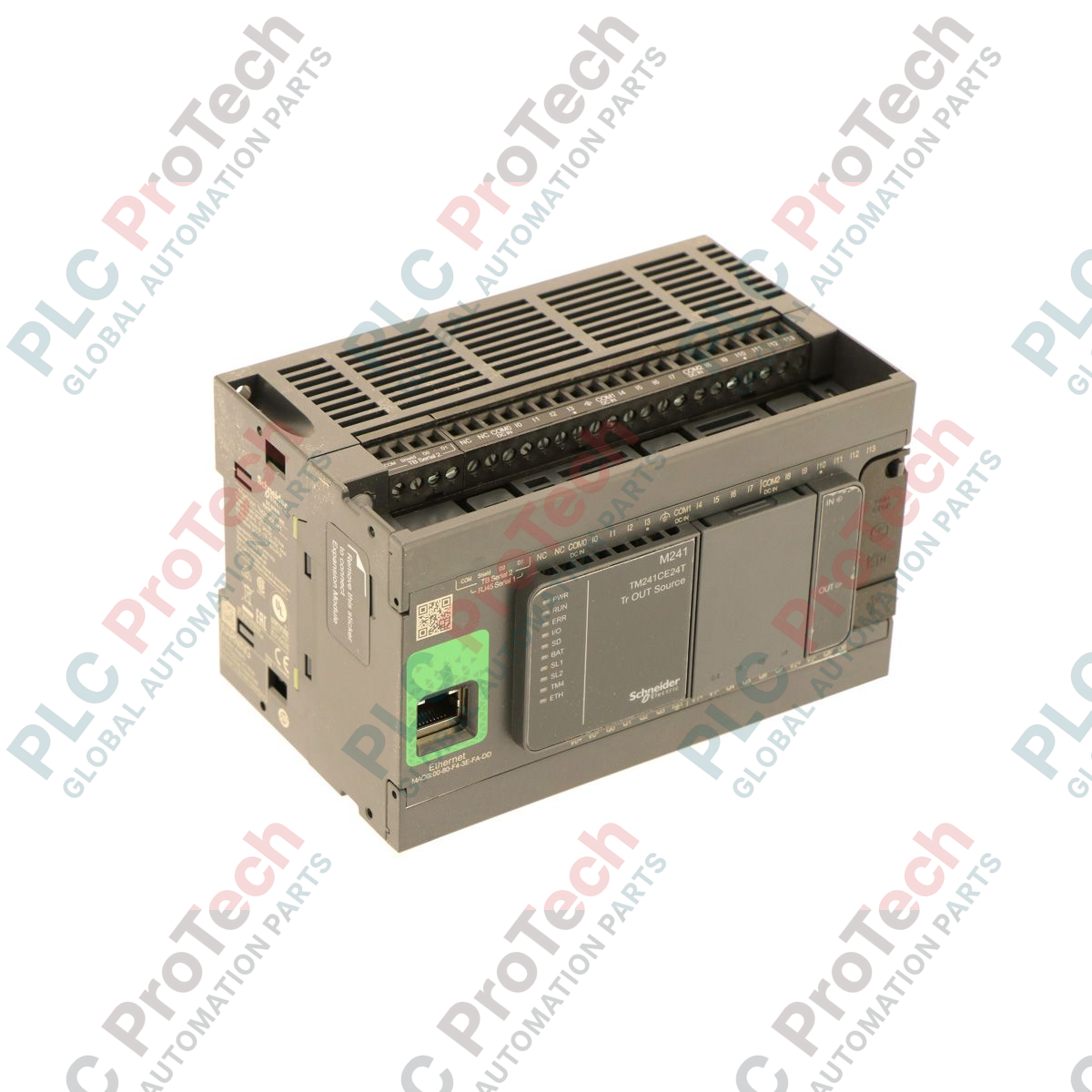

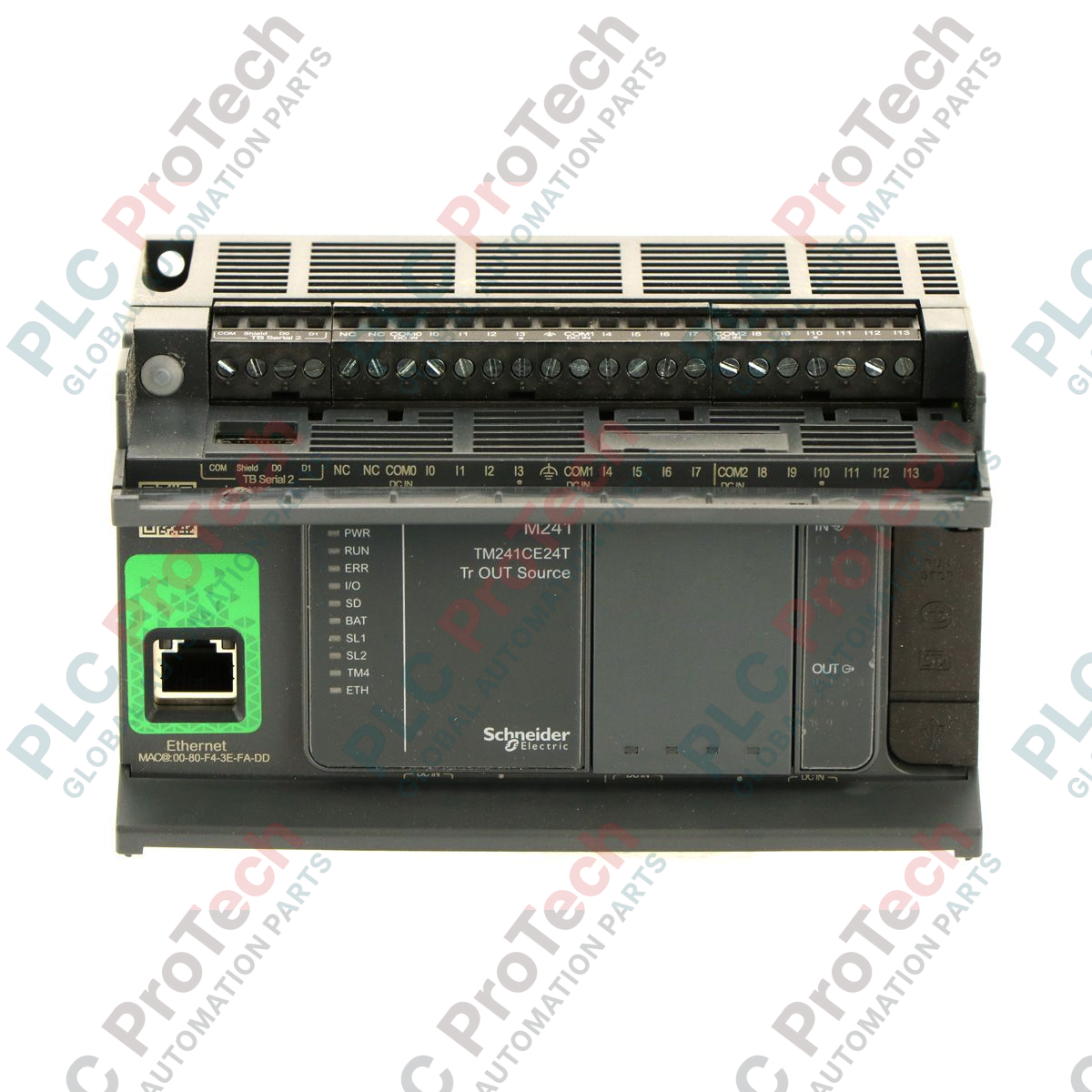

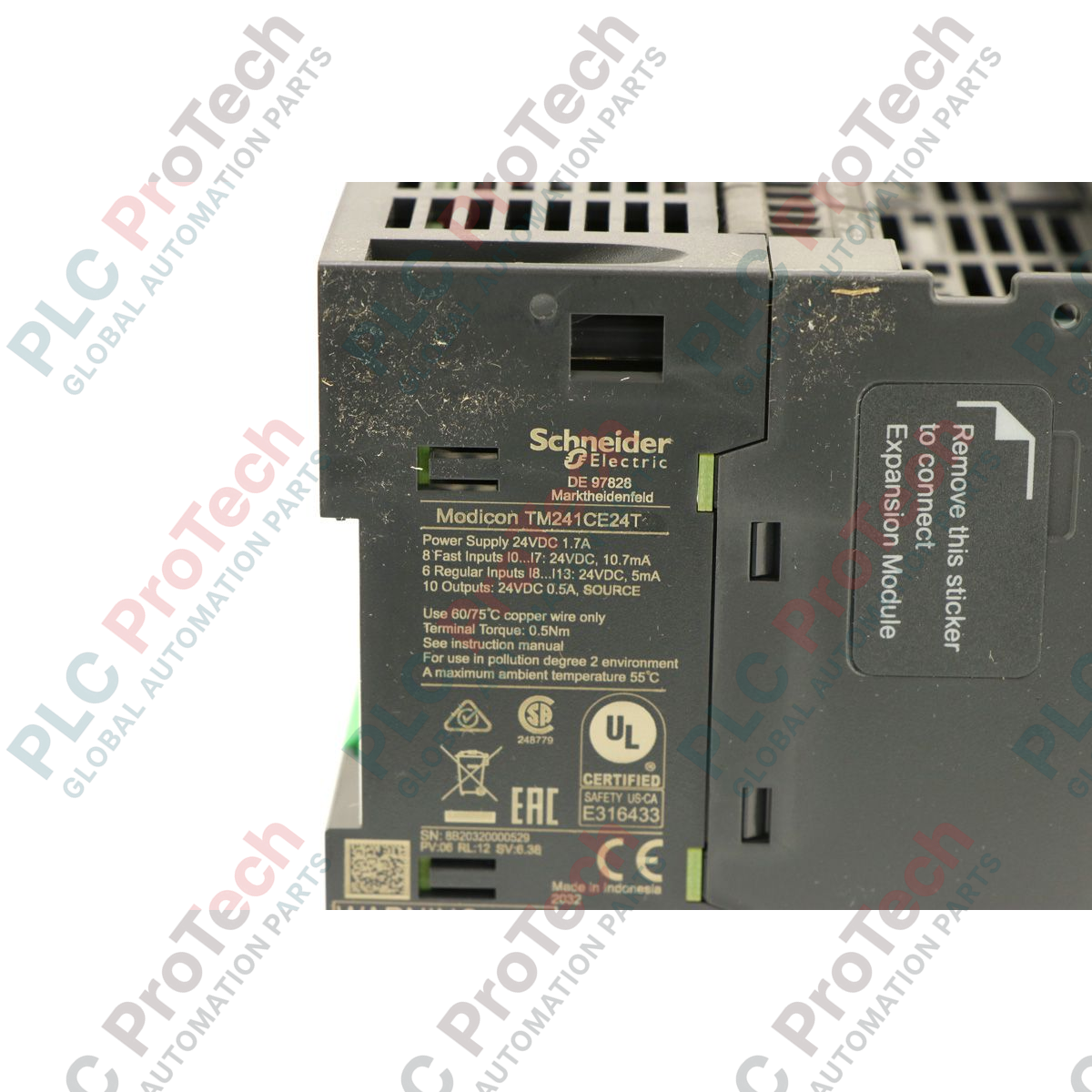

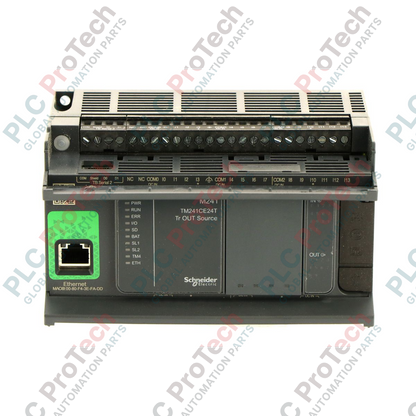

Yüksek performanslı makine kontrol mimarilerini yönetmek üzere tasarlanan Schneider Electric TM241CE24T, Modicon M241 lojik kontrolör ailesi içinde merkezi işlem birimi olarak görev yapar ve yüksek hızlı transistör I/O'nun yanı sıra dahili Ethernet ve CANopen bağlantısı sunar. Bu kontrolör, koordineli hareket ve dağıtık fieldbus iletişimi gerektiren karmaşık uygulamalar için makine üreticilerine ölçeklenebilir ve verimli kontrol sağlar.
| Parametre | Teknik Özellik Değeri |
|---|---|
| Üretici | Schneider Electric |
| Model Numarası | TM241CE24T |
| Ürün Serisi | Modicon M241 |
| Nominal Besleme Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 14 (IEC 61131-2 Tip 1 ile uyumlu) |
| Dijital Giriş Mantığı | Sink veya Source (pozitif/negatif) |
| Dijital Çıkış Sayısı | 10 Transistör çıkışı (4 hızlı çıkış dahil) |
| Dijital Çıkış Mantığı | Kaynak (PNP) |
| Dijital Çıkış Gerilimi | 24 V DC |
| Dijital Çıkış Akımı | Transistör çıkışı için 0,5 A (hızlı çıkış için 0,1 A) |
| Bellek Kapasitesi | Program için 8 MB, sistem RAM'i için 64 MB |
| Programlama Yazılımı | EcoStruxure Machine Expert (SoMachine) |
| Çalışma Sıcaklığı | -10 ila 50 °C (dikey montaj); -10 ila 55 °C (yatay montaj) |
| Boyutlar (W x Y x D) | 150 mm x 90 mm x 95 mm |
| Sevkiyat Ağırlığı (Hesaplanan) | 0,64 kg |
| Menşei Ülke | Endonezya |
| Konektör / Bağlantı Noktası | Arayüz Türü | İşlev / Devre Ataması |
|---|---|---|
| Ethernet Bağlantı Noktası | RJ45 (10/100 Mbit/s) | Modbus TCP İstemcisi/Sunucusu, EtherNet/IP adaptörü, Web Sunucusu ve programlama |
| CANopen Portu | SUB-D 9 pimli erkek | Dağıtılmış sürücüler ve uzak G/Ç adaları için CANopen Master arayüzü |
| Seri Bağlantı | RJ45 | RS232 / RS485 seri iletişim (Modbus RTU / ASCII Master veya Slave) |
| USB Portu | USB mini-B | Özel yerel programlama ve ürün yazılımı indirme arayüzü |
| Güç Kaynağı Terminalleri | Çıkarılabilir Vidalı Klemens | 24 V DC ana güç girişi (+ / - / İşlevsel Toprak) |
TM241CE24T, eski Twido ve Modicon M221 kontrol cihazlarının doğrudan işlevsel yükseltmesidir. EcoStruxure Machine Expert Basic kullanan M221 serisinin aksine, M241 serisi için tam lisanslı EcoStruxure Machine Expert sürümü gerekir. Programları aktarırken, G/Ç eşlemesinin TM241CE24T'nin belirli donanım adreslerini yansıtacak şekilde güncellenmesi gerekir; özellikle de yüksek hızlı sayaç (HSC) yapılandırmaları güncellenmelidir.
10 dijital çıkışın kaynak (PNP) transistör tipi olması nedeniyle, pozitif 24 V DC hattını yüke bağlar. Bu çıkışların alt tarafa bağlanmış (NPN) girişlere sahip cihazlara bağlanması, işlevsiz bir sinyal yoluna neden olur ve ara rölelerle yalıtılmadığı takdirde olası ters kutuplama hasarına yol açar. Ayrıca, çıkış sürücü entegresinin termal olarak kapanmasını önlemek için tüm çıkışlardan çekilen toplam akımın ortak 2,0 A sınırını aşmadığından emin olun.
Güvenilir CANopen iletişimi sağlamak için CAN ana hat kablosunun her iki fiziksel ucuna da daima 120 Ohm sonlandırma direnci takın. Yüksek hızlı sayaç (HSC) girişleri için ekranlı bükümlü çift (STP) kablo kullanın ve ekranı kontrol cihazının hemen yanındaki işlevsel toprak (FG) barasına bağlayın. Bu uygulama, yakındaki değişken frekanslı sürücülerden (VFD'ler) kaynaklanan yüksek frekanslı elektromanyetik paraziti en aza indirir.
Kontrol cihazını monte etmeden, kablolamadan veya sökmeden önce tüm güç kaynaklarının enerjisini kesin. Harici 24 V DC güç kaynağının kapatıldığını ve kilitlendiğini doğrulayın. Bu önlemlere uyulmaması ciddi elektrik çarpmasına, ekipman hasarına veya makinenin beklenmedik şekilde çalışmasına neden olabilir.

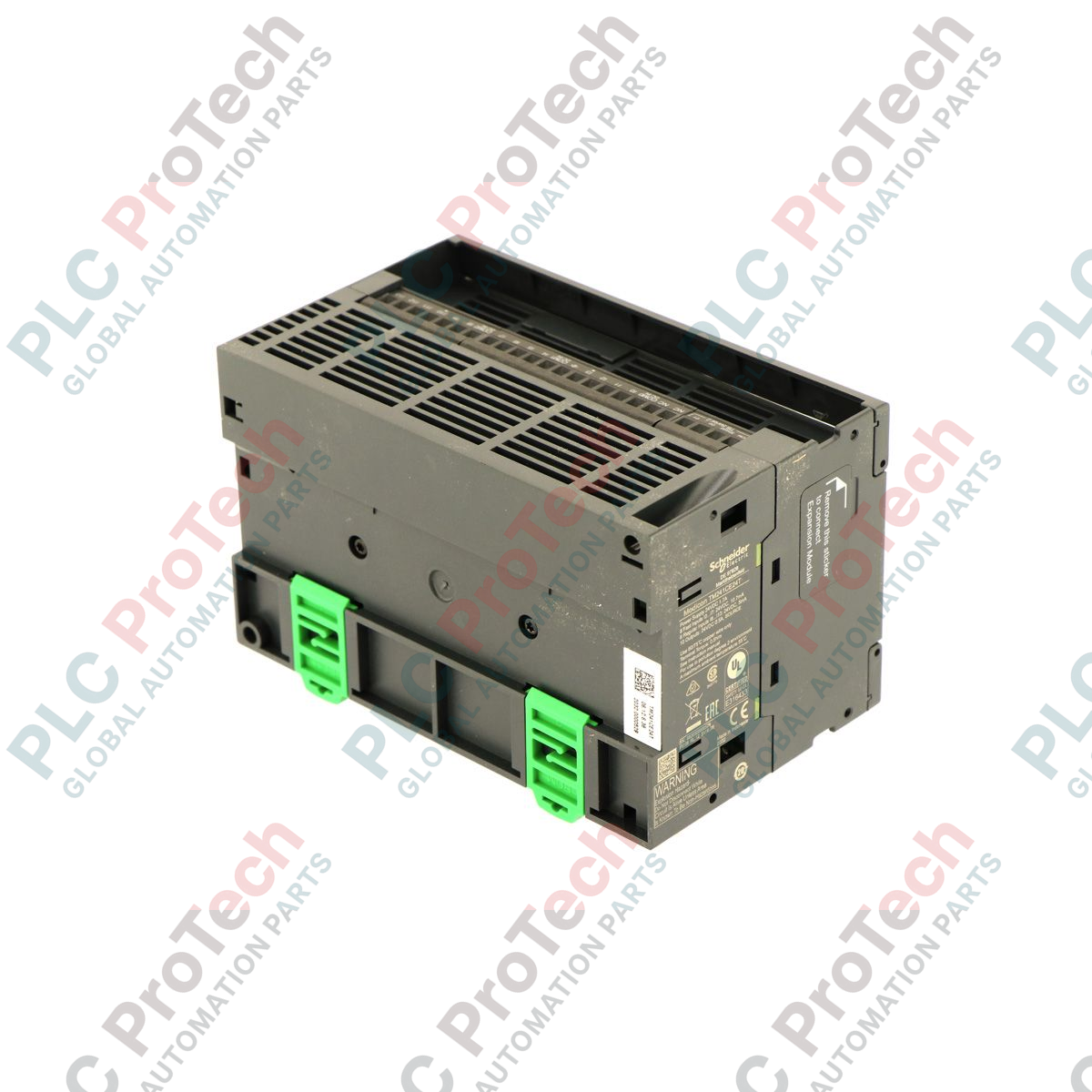

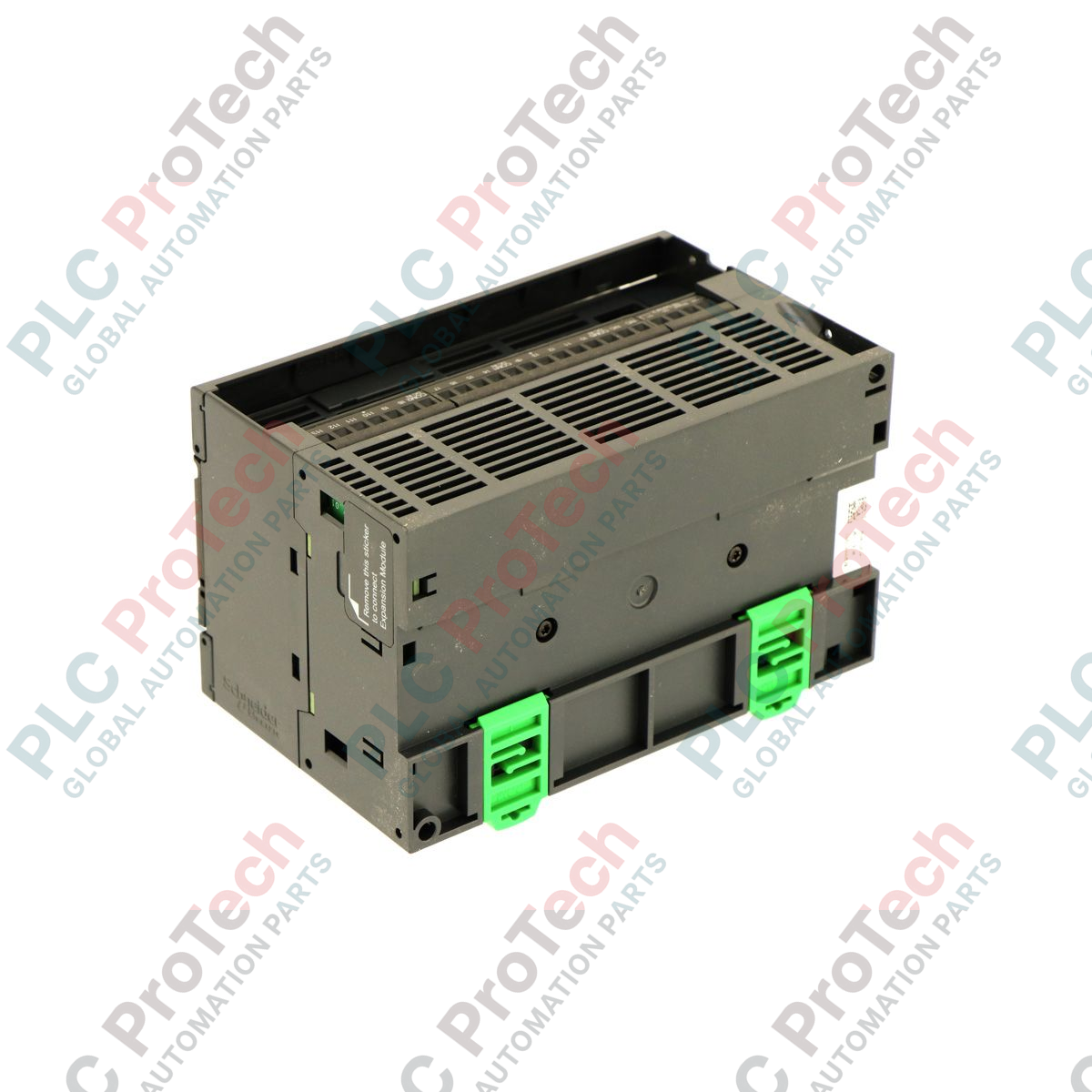

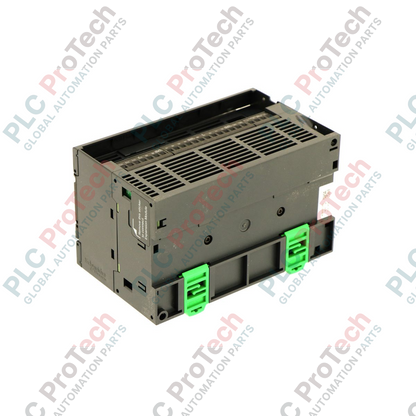

Kontrol cihazını, iyi havalandırılan ve IP54 sınıfı bir endüstriyel pano içinde standart 35 mm DIN rayına yatay olarak monte edin. Konvektif soğutma için cihazın üstünde ve altında en az 50 mm boşluk bırakın.
Güç kaynağı konektöründeki işlevsel toprak (FG) terminalini, en az 1,5 mm² (16 AWG) kesitli bakır kablo kullanarak doğrudan ana koruyucu toprak (PE) barasına bağlayın.
24 V DC güç kaynağını çıkarılabilir klemens bloğuna bağlayın. Dahili ters polarite koruma devresinin devreye girmesini önlemek için polaritenin doğru olduğundan emin olun.
RJ45 Ethernet kablosunu özel porta takın. Yüksek parazitli ortamlarda iletişim bütünlüğünü korumak için kablonun Cat5e ekranlı veya daha yüksek sınıfta olduğundan emin olun.
