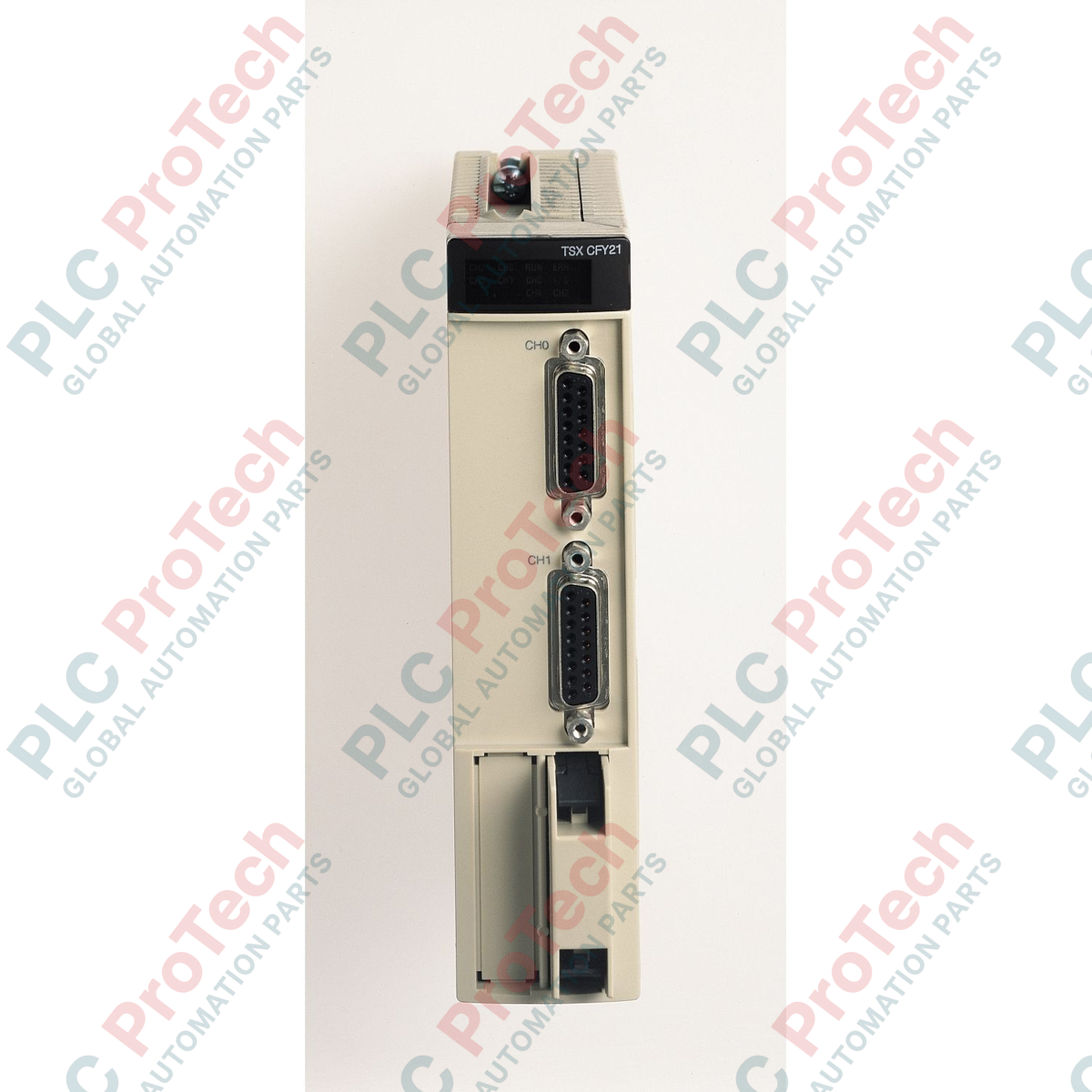

Schneider Electric TSXCFY21 Modicon Premium Hareket Kontrol Modülü

SKU TSXCFY21

Stokta

12-month warranty
Free returns within 30 days

Üretici: Schneider Electric
Ürün No.: TSXCFY21
Menşei ülke:Fransa
Ürün Türü: Hareket Kontrol Modülleri
Ödeme: T/T, Western Union
Ağırlık: 500g
Boyutlar: 220 mm x 140 mm x 45 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Modicon Premium otomasyon platformu içinde hassas çok eksenli konumlandırma için tasarlanan Schneider Electric TSXCFY21, iki bağımsız step motoru eksenine kadar özel hareket kontrolü sağlar. Bu modül, gerçek zamanlı darbe üretimini ve yörünge hesaplamasını ana CPU'dan devralarak zorlu endüstriyel ortamlarda yüksek hassasiyetli konumlandırma ve tutarlı dinamik performans sağlar.

Temel Özellikler

Çift Eksen Kontrolü: Hassas darbe/yön çıkışlarıyla iki bağımsız step motoru eksenine kadar yönetir.
Sistem Entegrasyonu: Kolaylaştırılmış yapılandırma için Unity Pro ve PL7 Pro programlama ortamlarıyla tam uyumludur.
Optimize Edilmiş Güç Profili: 5.6 W'lık düşük dahili güç tüketimi, PLC rafı içindeki termal yükü en aza indirir.
Gerçek Zamanlı Tanılama: Ön paneldeki LED durum göstergeleri, kanal durumu, modül sağlığı ve iletişim veri yolu etkinliği hakkında anında görsel geri bildirim sağlar.

Uygulamalar

Çok eksenli indeksleme tablaları ve döner konumlandırma sistemleri.
Koordineli malzeme besleme ve boyuna kesim kontrolü gerektiren paketleme makineleri.
Otomatik montaj sistemleri ve al-ve-yerleştir portal sistemleri.
Hassas hızlanma ve yavaşlama profilleri gerektiren malzeme taşıma konveyörleri.

Teknik Özellikler

Üretici	Schneider Electric
Model / SKU	TSXCFY21
Ürün Serisi	Modicon Premium
Modül Türü	Hareket Kontrol Modülü (Step Motorları)
Kontrol Edilen Eksen Sayısı	2 bağımsız eksen
Güç Tüketimi	5.6 W
Yazılım Uyumluluğu	Unity Pro, PL7 Pro
Yuva Genişliği	Tek yuva (Modicon Premium rafı)
Sevkiyat Ağırlığı (Hesaplanan)	0.50 kg
Paket Boyutları (Hesaplanan)	220 mm x 140 mm x 45 mm

Bağlantılar ve Arabirimler

Arabirim Portu	İşlev / Sinyal Ataması
Ön Panel Konektörleri	Yardımcı G/Ç ve step motoru sürücü arabirimi sinyalleri için HE10 konektörleri
Sürücü Çıkışları	Darbe (PULS) ve Yön (DIR) diferansiyel/tek uçlu sinyalleri
Yardımcı Girişler	Limit anahtarı girişleri, referans noktası (home) anahtarı girişleri ve acil durdurma geri bildirimi

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

TSXCFY21, eski nesil bir Modicon Premium donanım bileşenidir. Bu modülün eski revizyonlarını değiştirirken, indirme sırasında yapılandırma uyumsuzluğu hatalarını önlemek için mevcut Unity Pro veya PL7 Pro donanım kataloğunuzun yedek ünitenin tam ürün yazılımı revizyonuyla eşleştiğini doğrulayın.

Uygulama Tuzakları ve Mühendislik Notları

Stepper motor kontrol sinyalleri yüksek frekanslarda çalıştığından, darbe/yön kablolarının yüksek gerilimli AC motor hatlarıyla aynı kanaldan geçirilmesi sinyal parazitine ve adım kayıplarına neden olabilir. Kontrol kablolarını daima güç kablolarından ayırın. Raf güç kaynağı modülünün, mevcut CPU ve iletişim kartlarınızla birlikte bu modülün 5,6 W tüketimini desteklemek için yeterli 5 V arka panel kapasitesine sahip olduğundan emin olun.

Devreye Alma ve Kablolama İpuçları

Stepper sürücülerine giden tüm HE10 bağlantıları için ekranlı, bükümlü çift kablolar kullanın. Kablo ekranını, düşük empedanslı bir topraklama kelepçesi kullanarak panonun işlevsel toprak (FE) barasına bağlayın. Toprak döngüsü akımlarını önlemek için stepper sürücülerinin toprak bağlantılarını PLC rafına zincirleme bağlamayın.

Kurulum Kılavuzu

KRİTİK UYARI

TSXCFY21 modülünü takmadan veya çıkarmadan önce Modicon Premium rafının tamamının enerjisini kesin. Bu modülün enerji altında değiştirilmesi, arka panel konnektörlerinde kalıcı hasara, çalışan PLC programının bozulmasına veya bağlı step motor aktüatörlerinde beklenmedik hareketlere neden olabilir.

1

PLC rafı güç kaynağının tamamen kapatıldığından ve kilitleme/etiketleme prosedürüyle emniyete alındığından emin olun.

2

Modülü Modicon Premium rafındaki hedef yuva ile hizalayın ve alt konumlandırma pimlerinin doğru şekilde oturduğundan emin olun.

3

Modülü yukarı doğru döndürerek raf konnektörüne takın ve raf şasisine güvenilir bir toprak bağlantısı sağlamak için üst sabitleme vidasını sıkın.

4

Önceden kablolanmış HE10 kablo gruplarını ön bağlantı noktalarına bağlayın ve kilitleme mandallarının yerine güvenli bir şekilde oturduğundan emin olun.

FAQ

TSXCFY21 modülü standart servo sürücülerini kontrol edebilir mi?

Hayır, bu modül özellikle açık çevrimli darbe ve yön sinyalleri kullanarak step motor kontrolü için tasarlanmıştır. Kapalı çevrimli analog veya fieldbus tabanlı servo sürücü arabirimlerini desteklemez.

Bu hareket modülünü yapılandırmak için hangi yazılım gereklidir?

Modül, standart hareket kontrolü işlev blokları kullanılarak Schneider Electric'in Unity Pro (şimdi EcoStruxure Control Expert) veya eski PL7 Pro yazılımıyla yapılandırılır.

Modül aşırı hareket sınırlarını nasıl işler?

Modülün önündeki HE10 konnektöründe limit anahtarları (pozitif/negatif aşırı hareket) ve referans sensörleri için özel fiziksel girişler bulunur; bu sayede PLC tarama döngüsünden bağımsız donanım düzeyinde güvenlik durdurmaları sağlanır.

TSXCFY21 için çalışırken değiştirme destekleniyor mu?

Hayır. Donanımın hasar görmesini veya makinenin beklenmedik şekilde hareket etmesini önlemek için Modicon Premium rafının bu modül takılmadan veya çıkarılmadan önce tamamen kapatılması gerekir.
