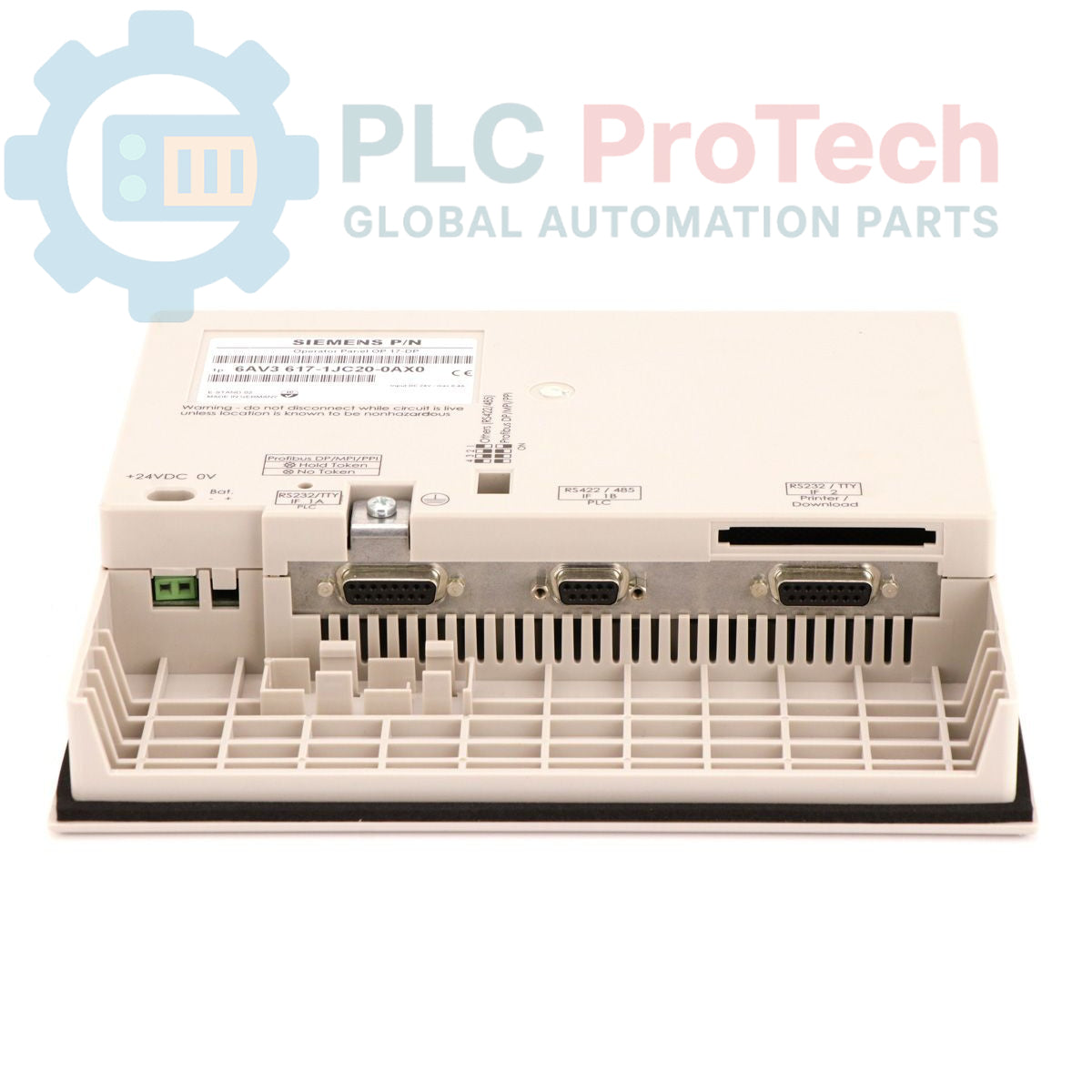

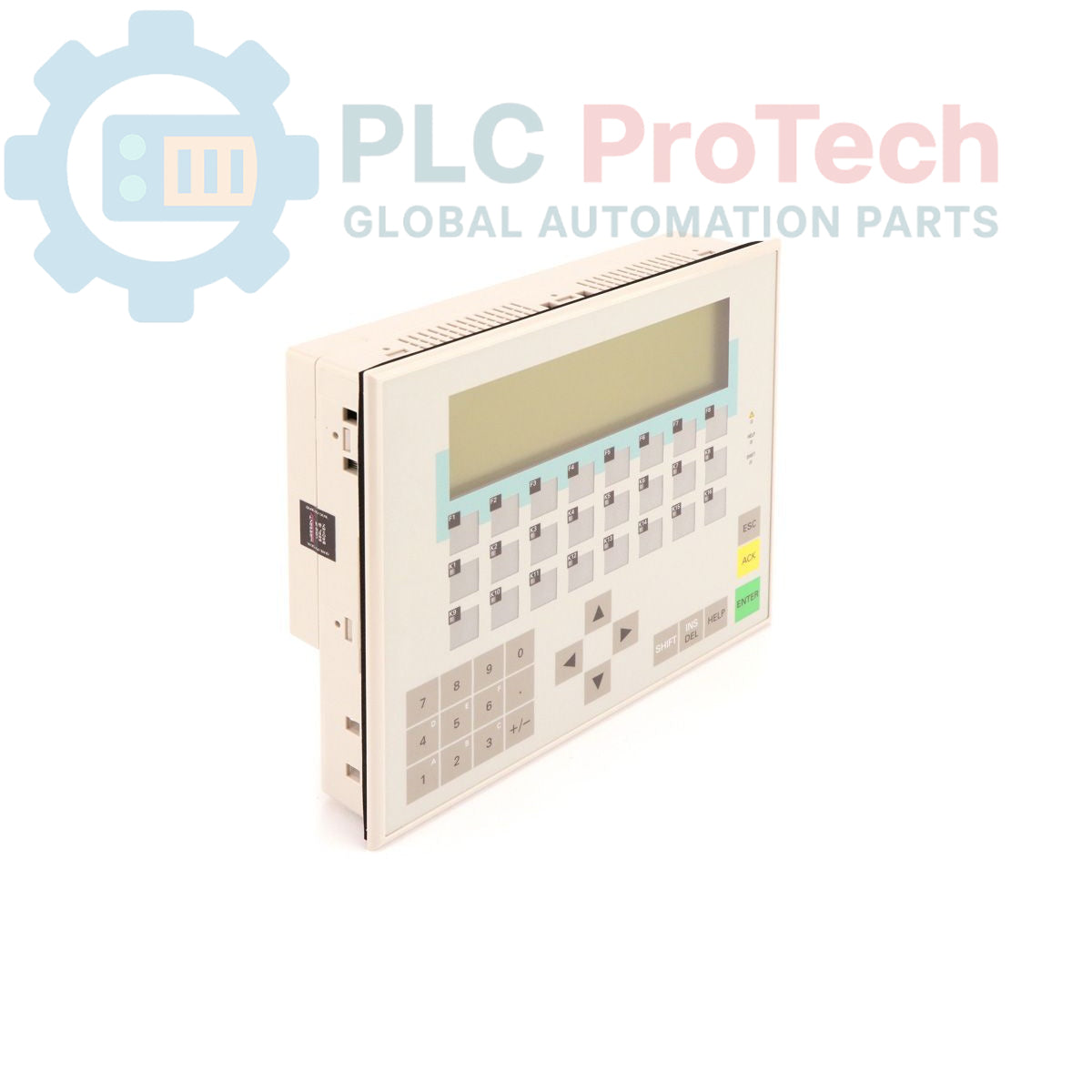

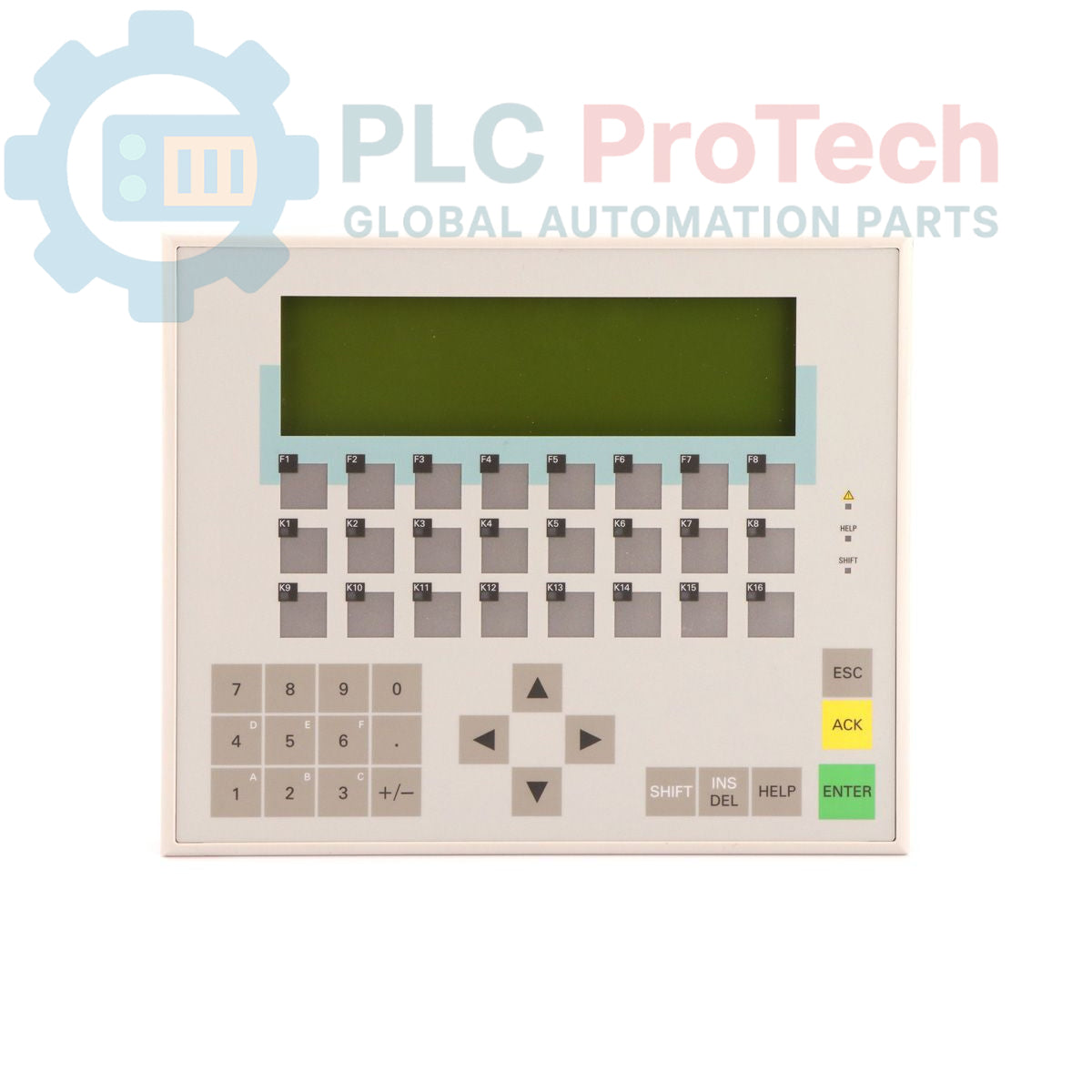

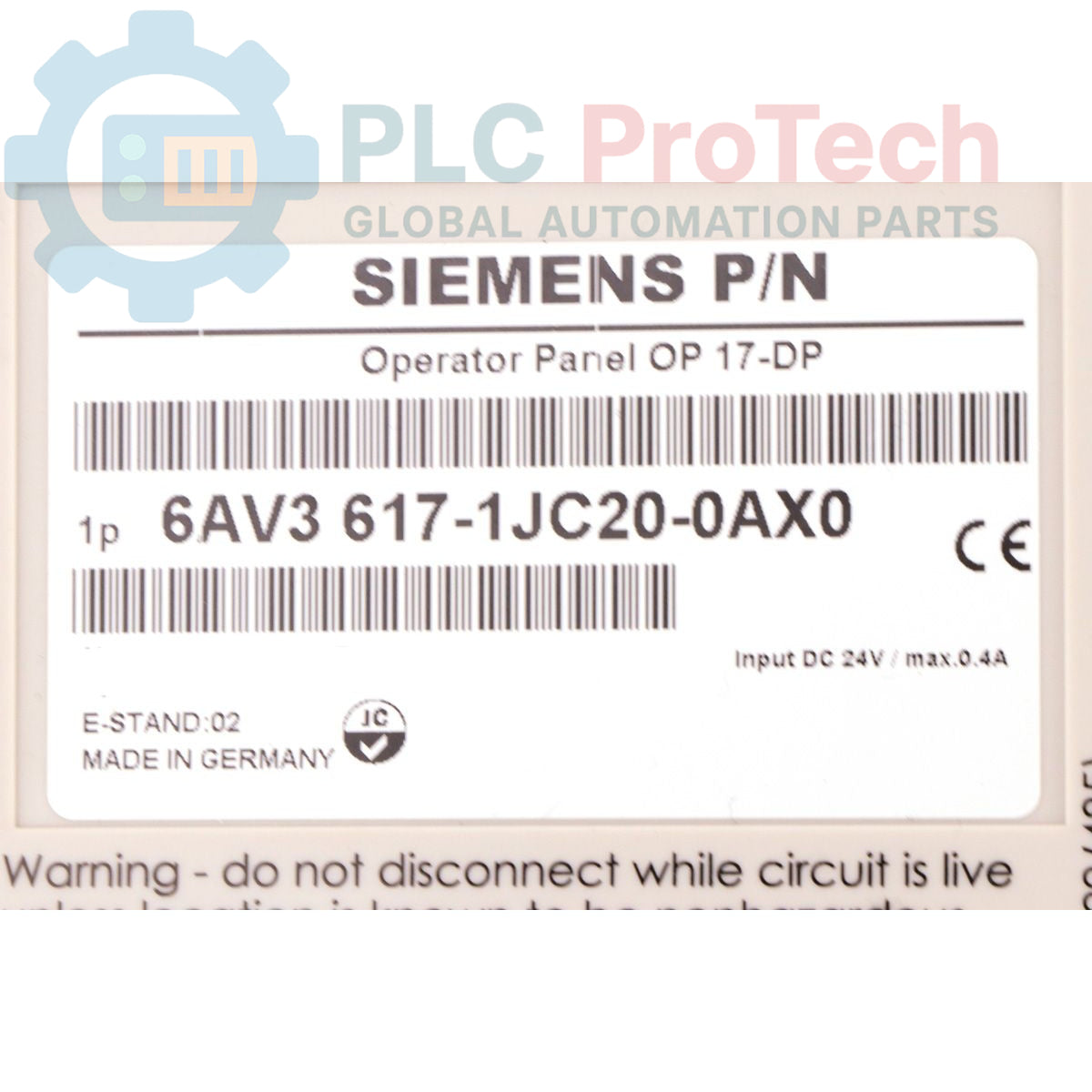

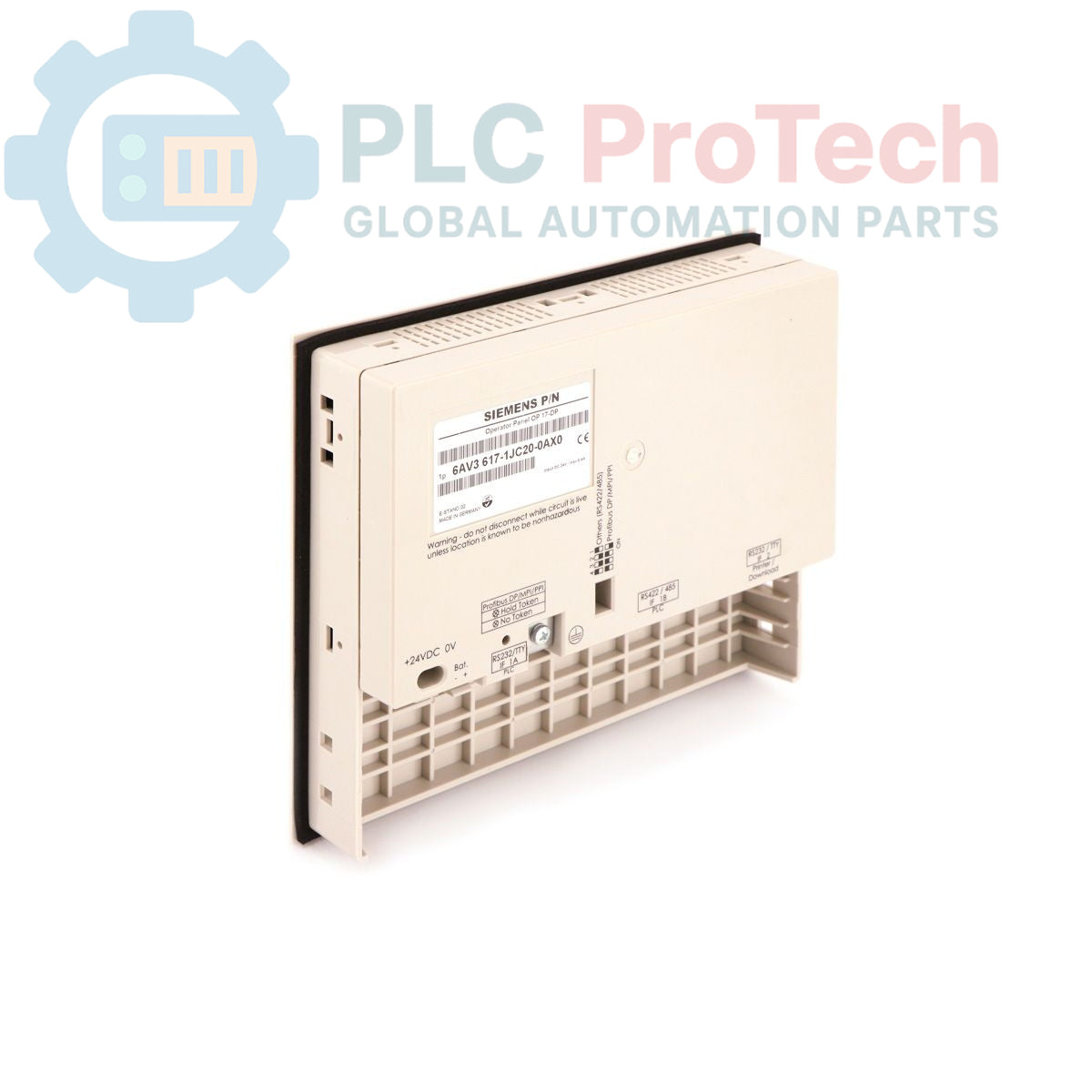

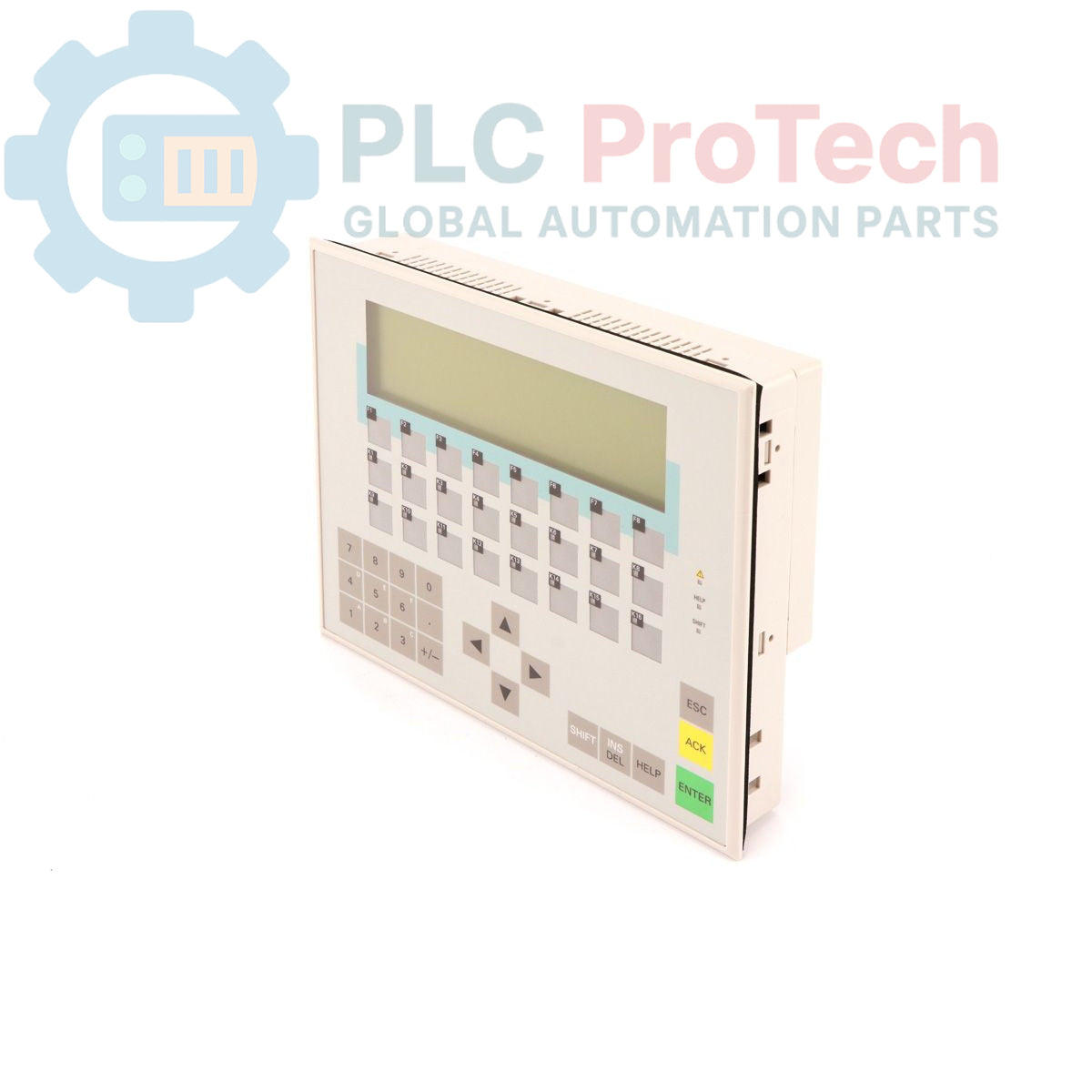

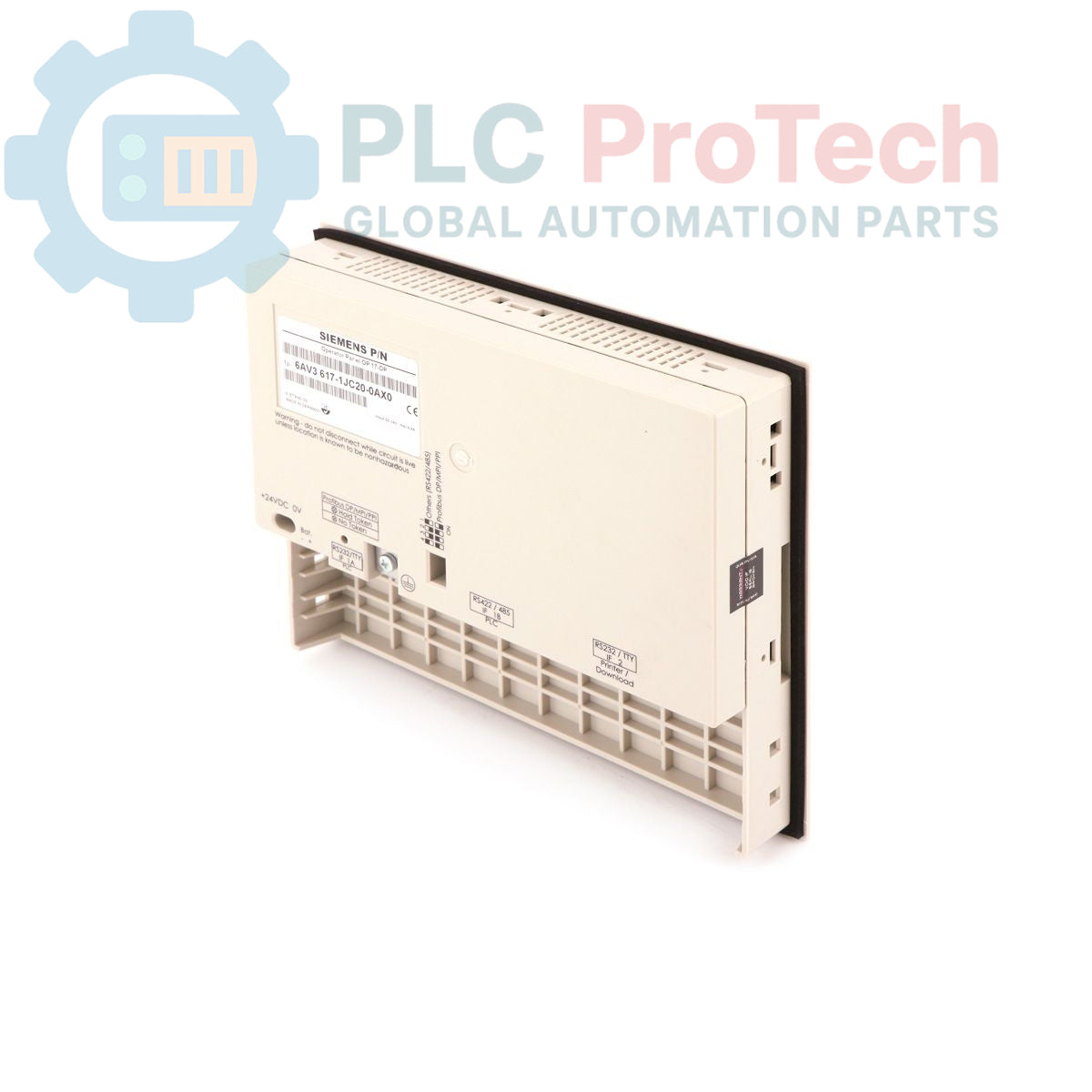

Siemens 6AV3617-1JC20-0AX0 SIMATIC HMI OP17 Operatör Paneli

Açıklama

6AV3617-1JC20-0AX0, Siemens SIMATIC HMI OP17 serisinden bir operatör panelidir ve makine seviyesi izleme ve kontrol için tasarlanmıştır. Bu birim, net bir metin tabanlı arayüz sunan monokrom LC ekran ve LED arka aydınlatma özelliklerine sahiptir; 4x20 veya 8x40 karakter olarak yapılandırılabilir. PROFIBUS-DP arayüzü üzerinden, 1,5 Mbaud hızına kadar iletişim destekleyen eski SIMATIC S7 ve M7 otomasyon sistemleri ile entegrasyon için tasarlanmıştır. Panel, standart 24V DC besleme ile çalışır ve entegre tuş takımı aracılığıyla operatör girişi sağlar. Lütfen, bu modelin UL/CSA sertifikalı olmadığını unutmayın.

Özellikler

• LED aydınlatmalı monokrom Sıvı Kristal Ekran (LC)
• Yapılandırılabilir metin ekran formatı: 4 satır x 20 karakter veya 8 satır x 40 karakter
• Doğrudan operatör etkileşimi ve veri girişi için entegre tuş takımı
• 1,5 Mbaud’a kadar PROFIBUS-DP iletişim protokolünü destekler
• SIMATIC S7 ve M7 kontrolörleri ile doğrudan uyumluluk için tasarlanmıştır
• Uygulama verileri için 256 kbyte kullanıcı belleği içerir

Uygulamalar

• Eski makine kontrolü ve proses görselleştirme
• Küçük ve orta ölçekli otomasyon sistemleri
• Üretim hattı izleme ve teşhis
• Mevcut SIMATIC S7/M7 kurulumlarında yedek parça değişimi

Teknik Özellikler

Kurulum Kılavuzu

1. 1 Muhafazayı Hazırlayın: Muhafazadaki panel kesim ölçülerinin HMI'nın montaj gereksinimleriyle uyumlu olduğunu doğrulayın. Montaj yüzeyinin temiz, düz ve kalıntısız olduğundan emin olun, böylece uygun bir sızdırmazlık sağlanır.
2. 2 Üniteyi Monte Edin: Operatör panelini muhafazanın önünden kesime yerleştirin. Sağlanan montaj kelepçeleriyle arkadan sabitleyin ve çevresel sızdırmazlığı sağlamak için üreticinin belirttiği torkta eşit şekilde sıkın.
3. 3 Güç Bağlayın: Ünitenin arkasındaki belirlenmiş güç terminallerine stabil, doğru sigortalı 24V DC güç kaynağı bağlayın. Enerjilendirmeden önce doğru polariteyi doğrulayın.
4. 4 İletişim Kurun: PROFIBUS-DP kablosunu HMI'nın iletişim portunda sonlandırın. Ağ topolojisine göre uygun koruma, topraklama ve sonlandırma direncinin uygulandığından emin olun.
5. 5 Son Kontroller: Tüm bağlantılar güvenli hale geldikten sonra, kilitleme/etiketleme cihazlarını çıkarın ve kontrol panelini enerjilendirin. HMI'nin açıldığını ve kontrol cihazıyla iletişim kurduğunu doğruladıktan sonra muhafaza kapağını kapatın.
