Siemens 6AV7841-0AF10-0MB0 SIMATIC Panel PC 477

Açıklama

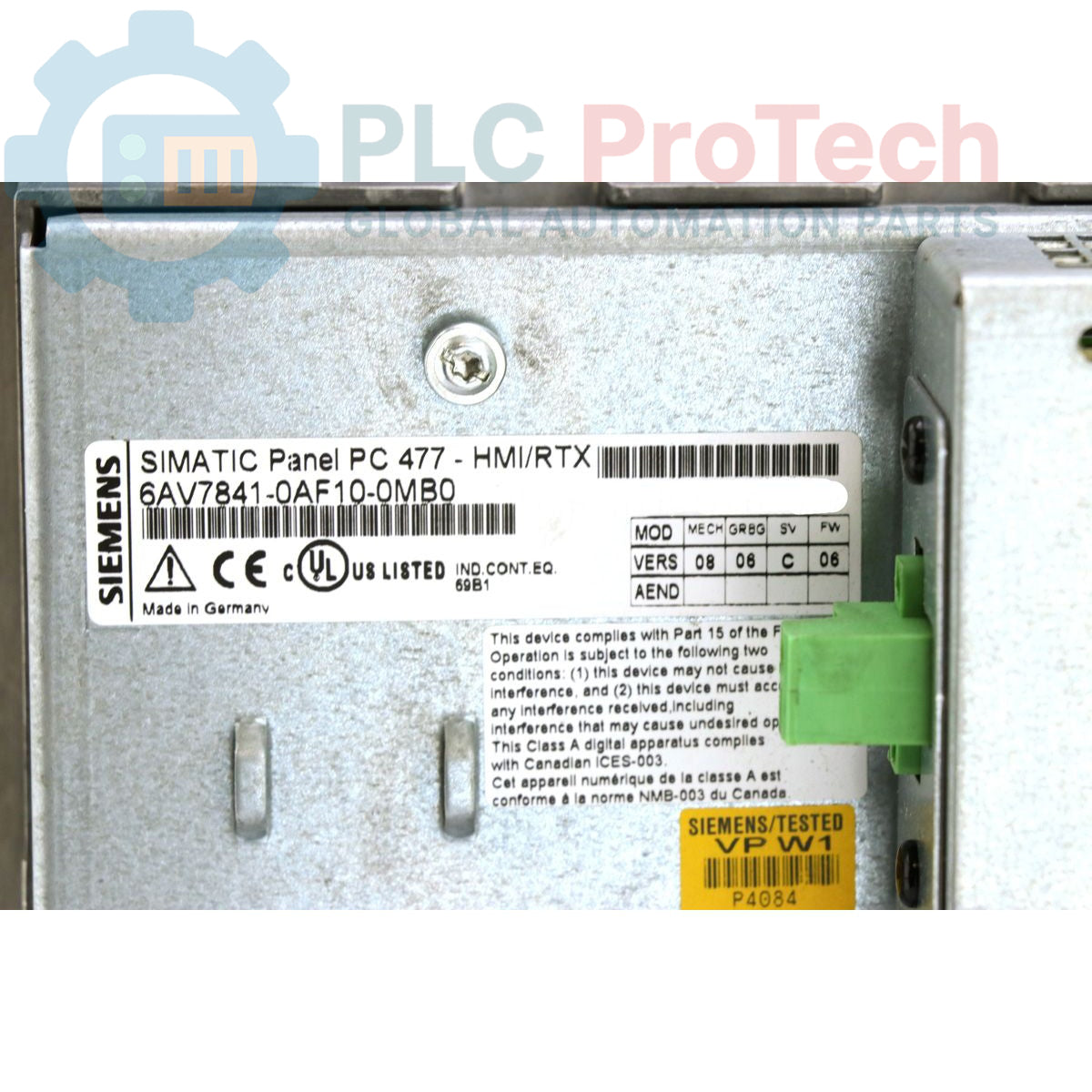

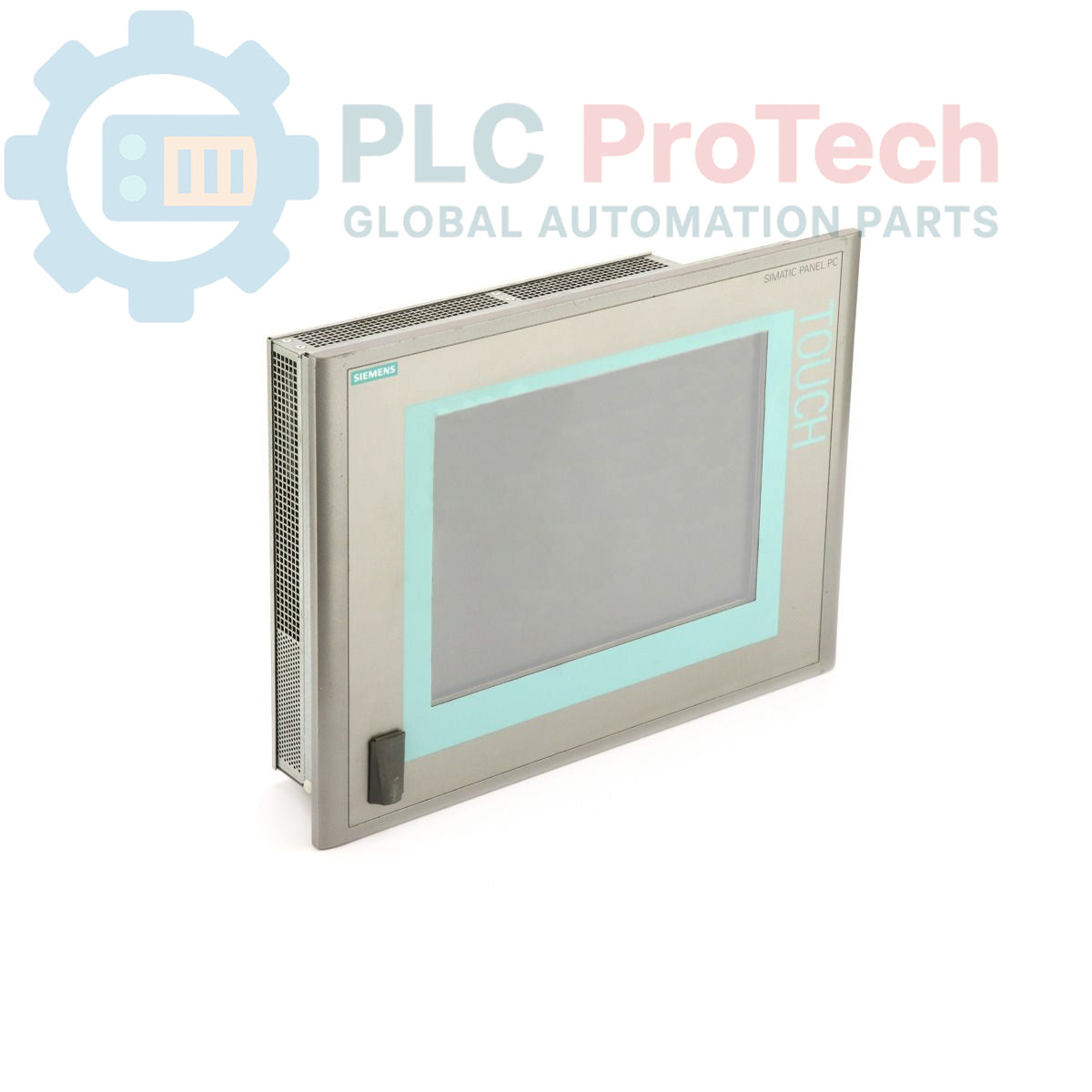

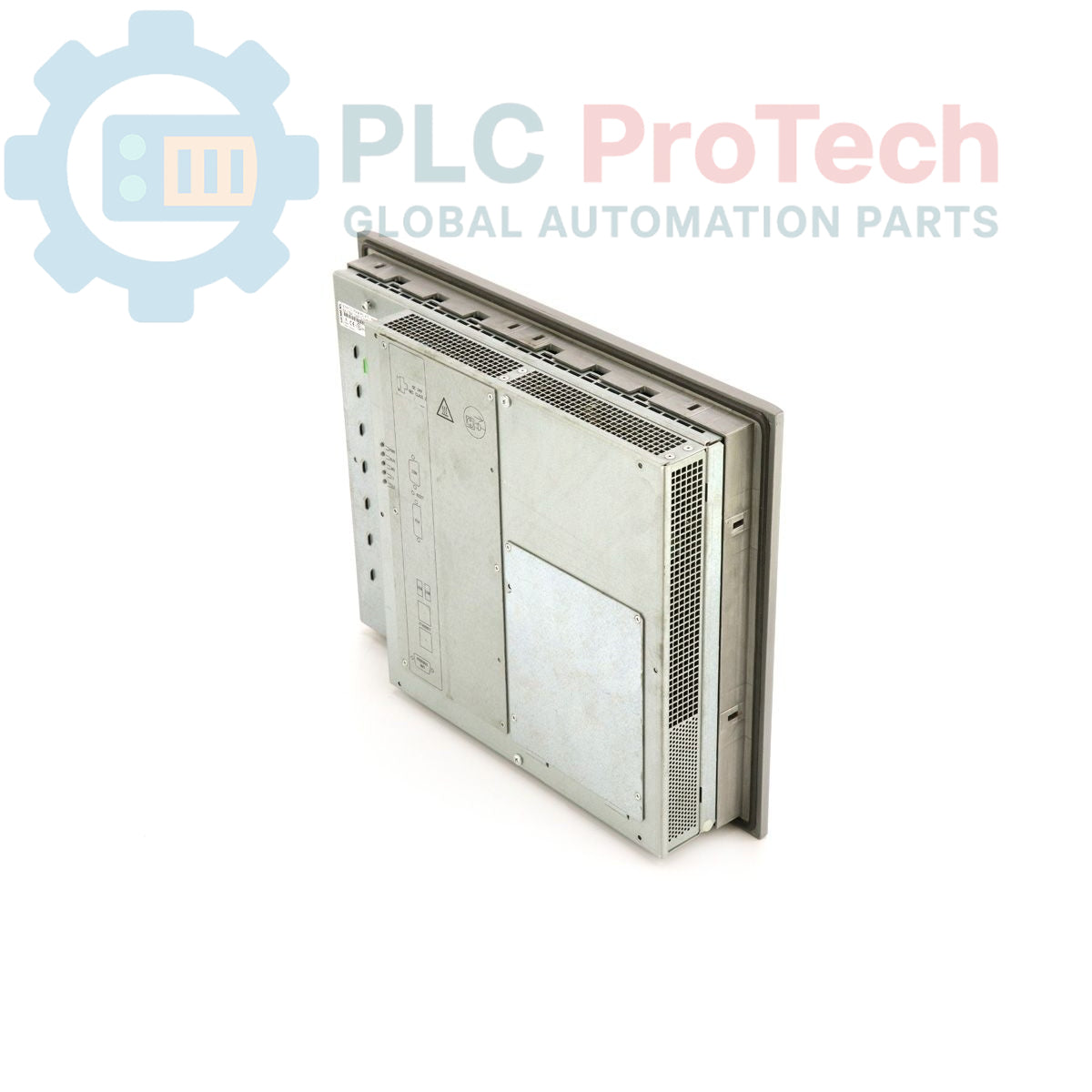

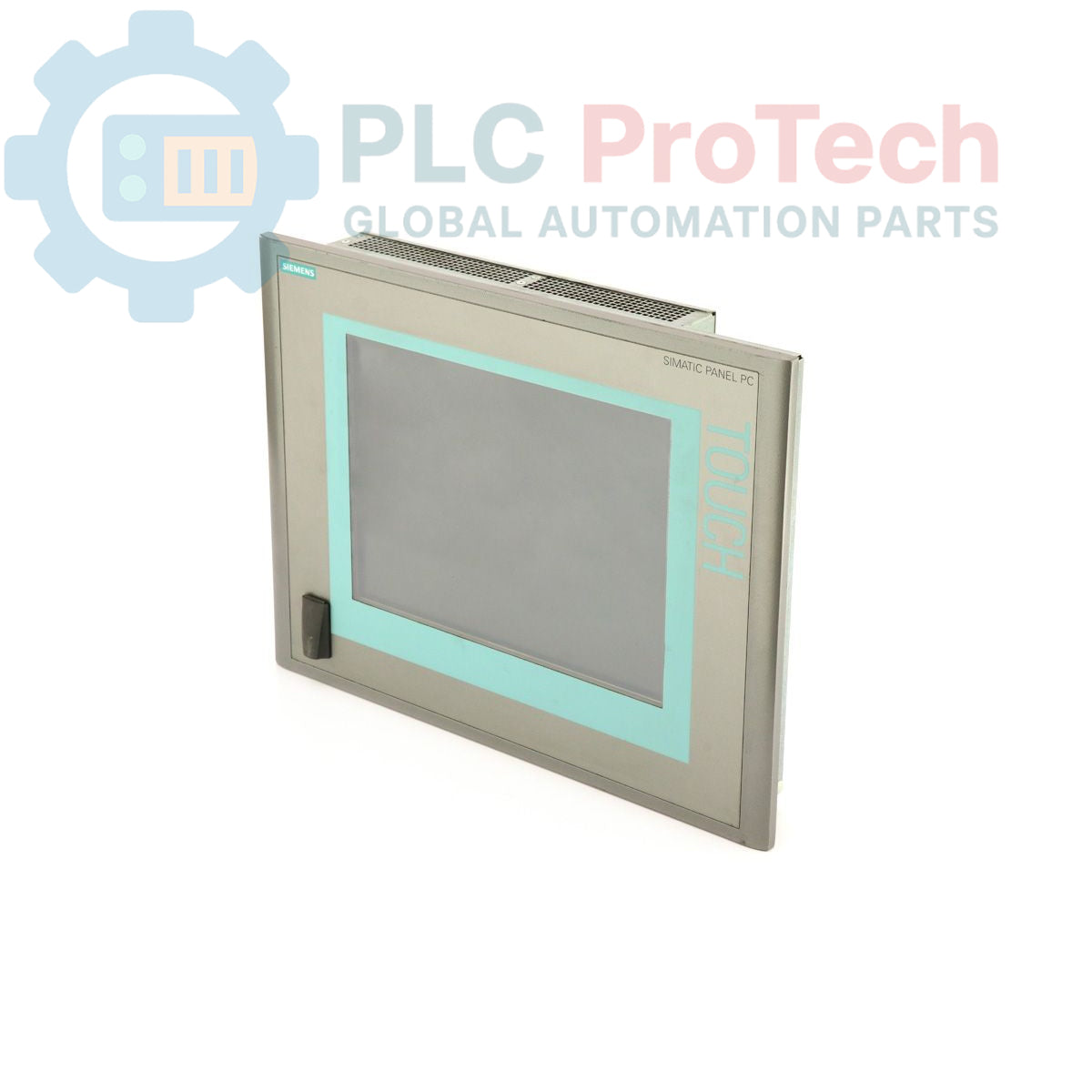

Bu, endüstriyel ortamlarda entegre insan-makine arayüzü (HMI) ve kontrol görevleri için tasarlanmış Siemens 6AV7841-0AF10-0MB0 model SIMATIC Panel PC 477'dir. 12 inç dokunmatik ekran ve 800 x 600 çözünürlük sunar, 512 MB SDRAM ile desteklenen 933 MHz Pentium III işlemci ile güçlendirilmiştir. Endüstriyel iletişim için PROFIBUS DP 12 arayüzü mevcuttur. Depolama, 1 GByte Compact-Flash kart ile sağlanır ve sistem Windows XP SP2 Embedded, WinCC flexible RT ve WinAC RTX önceden yüklü olarak gelir. Cihaz, nominal 24V DC güç kaynağı ile çalışır ve ön panelde kolay çevre birimi erişimi için USB portu bulunur.

Özellikler

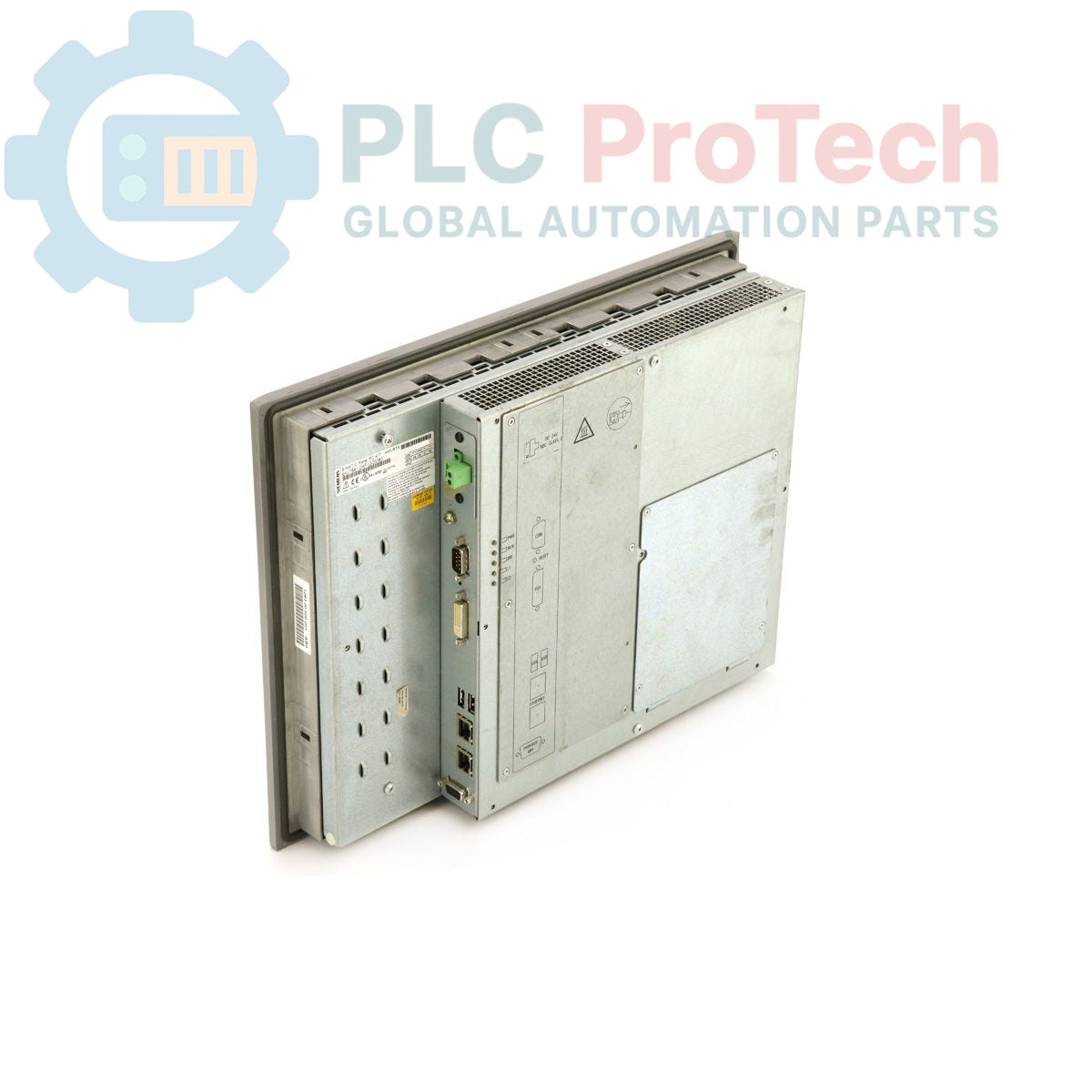

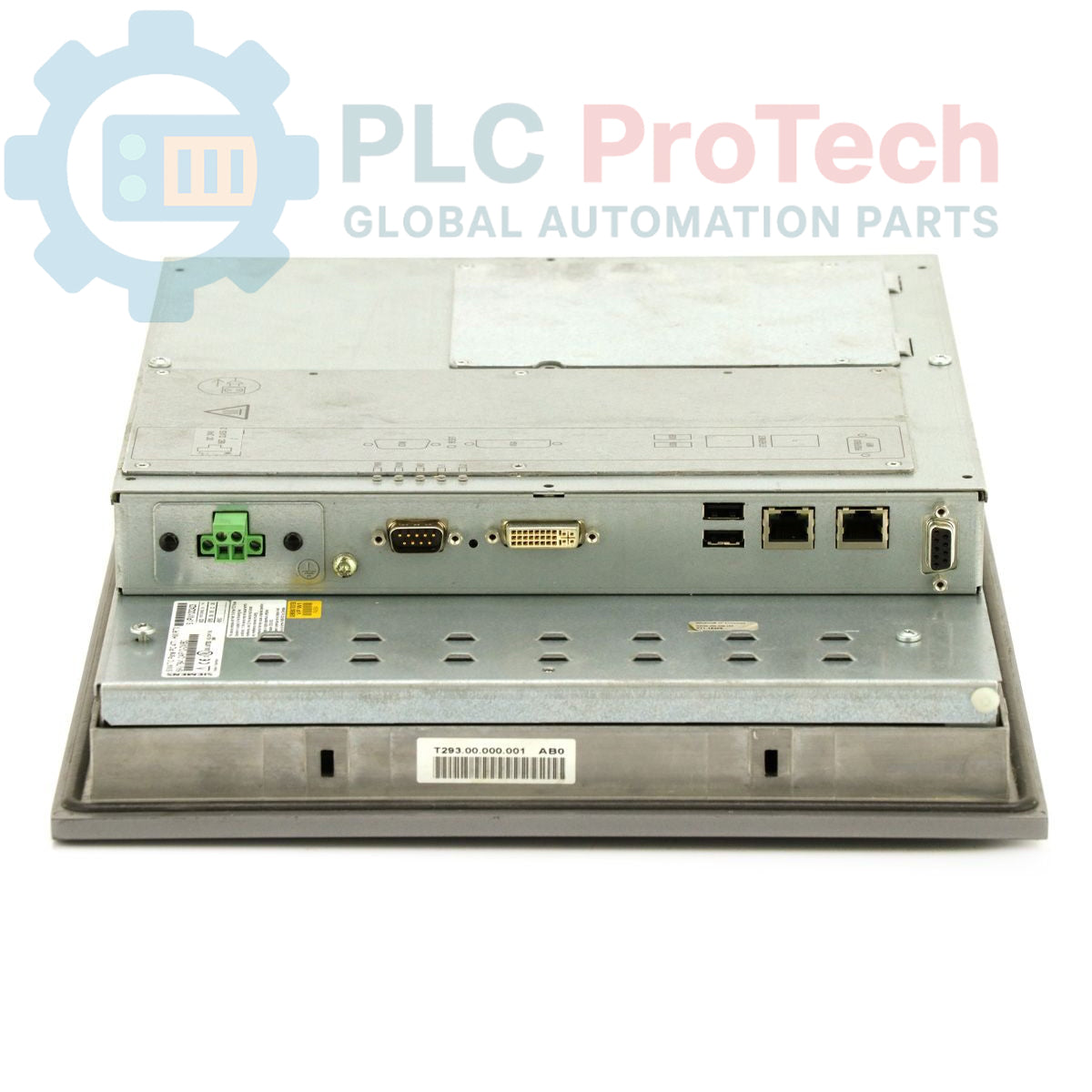

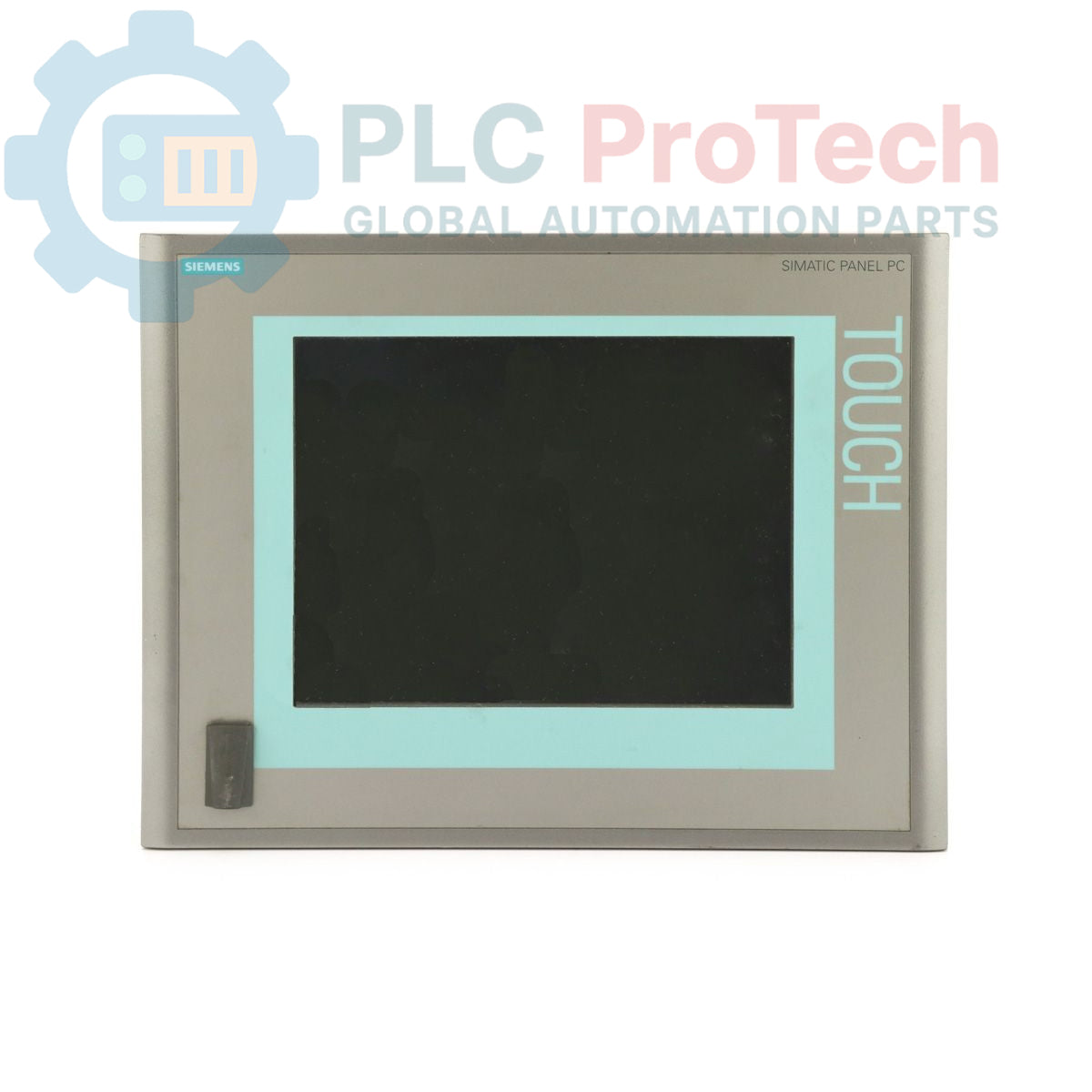

• 12 inç renkli dokunmatik ekran
• 800 x 600 piksel ekran çözünürlüğü
• 933 MHz hızında çalışan entegre Pentium III işlemci
• Dahili PROFIBUS DP 12 iletişim portu
• Kolay erişim için ön panel USB arayüzü
• İşletim sistemi ve veri depolama için 1 GByte Compact-Flash kart
• Windows XP SP2 Embedded ve SIMATIC yazılımı önceden yüklü

Uygulamalar

• Makine seviyesi HMI ve süreç görselleştirme
• Endüstriyel veri toplama ve kayıt
• Üretimde denetleyici kontrol sistemleri
• Fabrika otomasyonu için PC tabanlı kontrol çözümleri
• Eski SIMATIC PC 477 kurulumları için yedek birim

Teknik Özellikler

Kurulum Kılavuzları

1. 1 Panel kesim ölçülerini cihaz spesifikasyonları ile karşılaştırın. Montaj yüzeyinin temiz, düz ve ünitenin ağırlığını taşıyabilecek durumda olduğundan emin olun.
2. 2 Panel PC'yi muhafazanın önündeki kesime yerleştirin. Arkadan sağlanan montaj kelepçeleri ile sabitleyin. Kelepçe vidalarını eşit şekilde sıkın, böylece uygun bir sızdırmazlık sağlanır ve çerçeve deformasyonu önlenir.
3. 3 Cihaza ait şasi üzerindeki belirlenmiş topraklama terminaline özel bir koruyucu toprak (PE) iletkeni bağlayın. Bu, güvenlik ve parazit bağışıklılığı için kritik öneme sahiptir.
4. 4 24V DC güç kaynağını güç giriş terminallerine bağlayın. Cihaz muhafazasında belirtilen doğru polariteye (+/-) kesinlikle uyun. Yüke uygun boyutta kablo kullanın.
5. 5 PROFIBUS DP kablosunu ve gerekli diğer iletişim veya G/Ç kablolarını bağlayın. Tüm konnektörlerin tam olarak oturduğundan ve sabitlendiğinden emin olun.
6. 6 Tüm bağlantıların doğru ve güvenli olduğunu doğruladıktan sonra, kabine güç verin ve Panel PC'yi açın. İşletim sisteminin doğru şekilde başlatıldığını ve uygulamanın beklendiği gibi yüklendiğini kontrol edin.
