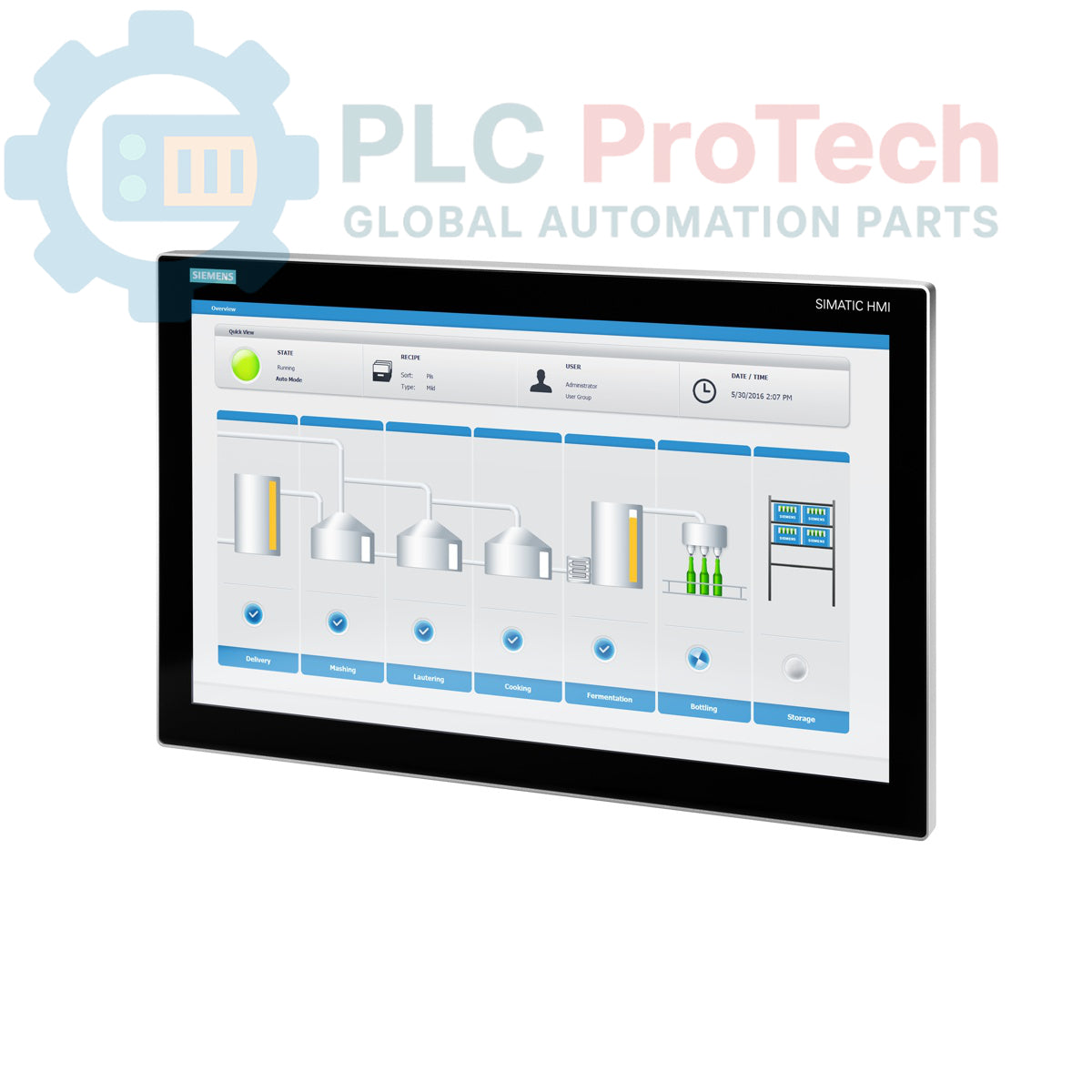

Siemens 6AV7863-2MA00-0AA0 SIMATIC IFP1500 Düz Panel Ekran

Açıklama

Bu, Siemens model 6AV7863-2MA00-0AA0 olan SIMATIC IFP1500 endüstriyel düz panel ekranıdır ve makine seviyesi görselleştirme ve kontrol uygulamaları için tasarlanmıştır. 15 inç geniş ekran (16:9) ve çoklu dokunmatik özelliğe sahip olup, 1366 x 768 piksel yerel çözünürlük sunar. Ünite, standart 24 V DC güç kaynağı ile çalışır ve hem DisplayPort hem de DVI arayüzleri aracılığıyla esnek video bağlantısı sağlar. Ana sisteme hızlı entegrasyon için 1,8 metre DVI/USB kablosu dahildir.

Özellikler

• 16:9 en boy oranına sahip 15 inç geniş ekran
• Sezgisel operatör kontrolü için kapasitif çoklu dokunmatik teknoloji
• Yüksek netlikte 1366 x 768 piksel yerel çözünürlük
• DisplayPort ve DVI arayüzleriyle çift video giriş seçeneği
• Standart 24 V DC endüstriyel güç kaynağı ile beslenir
• 5 metreye kadar kablo uzunluklarıyla standart kurulum desteklenir
• Video ve dokunmatik veriler için 1,8 m DVI/USB kablosu dahildir

Uygulamalar

• Makine kontrolü için İnsan-Makine Arayüzü (HMI)
• Proses görselleştirme ve SCADA izleme istasyonları
• Fabrika katı veri terminalleri ve operatör panelleri
• Endüstriyel PC'ler ve gömülü kontrolörlerle entegrasyon

Teknik Özellikler

Kurulum Kılavuzu

1. 1 Panel kesit ölçülerinin ekran muhafazasına uygun olduğunu doğrulayın. Montaj yüzeyinin temiz, düz ve sert olduğundan emin olun.
2. 2 Ekranı panel kesitinden önden yerleştirin. Arkadan sağlanan tüm montaj kelepçeleriyle sabitleyin ve uygun contalama için belirtilen torkta eşit şekilde sıkın.
3. 3 24 V DC güç kaynağını belirtilen terminallere bağlayın. Devreyi enerjilendirmeden önce polariteyi (+/-) iki kez kontrol edin.
4. 4 Ana kontrolörden ekrana DisplayPort veya DVI kablosunu bağlayın. Konnektördeki kilitleme vidalarını sıkıca sabitleyin.
5. 5 Dokunmatik işlevselliği etkinleştirmek için ekran ile ana kontrolör arasına USB kablosunu bağlayın.
6. 6 Güvenlik ve parazit koruması için ekranın şasisi, panelin koruyucu toprak (PE) hattına doğru şekilde bağlandığından emin olun.
