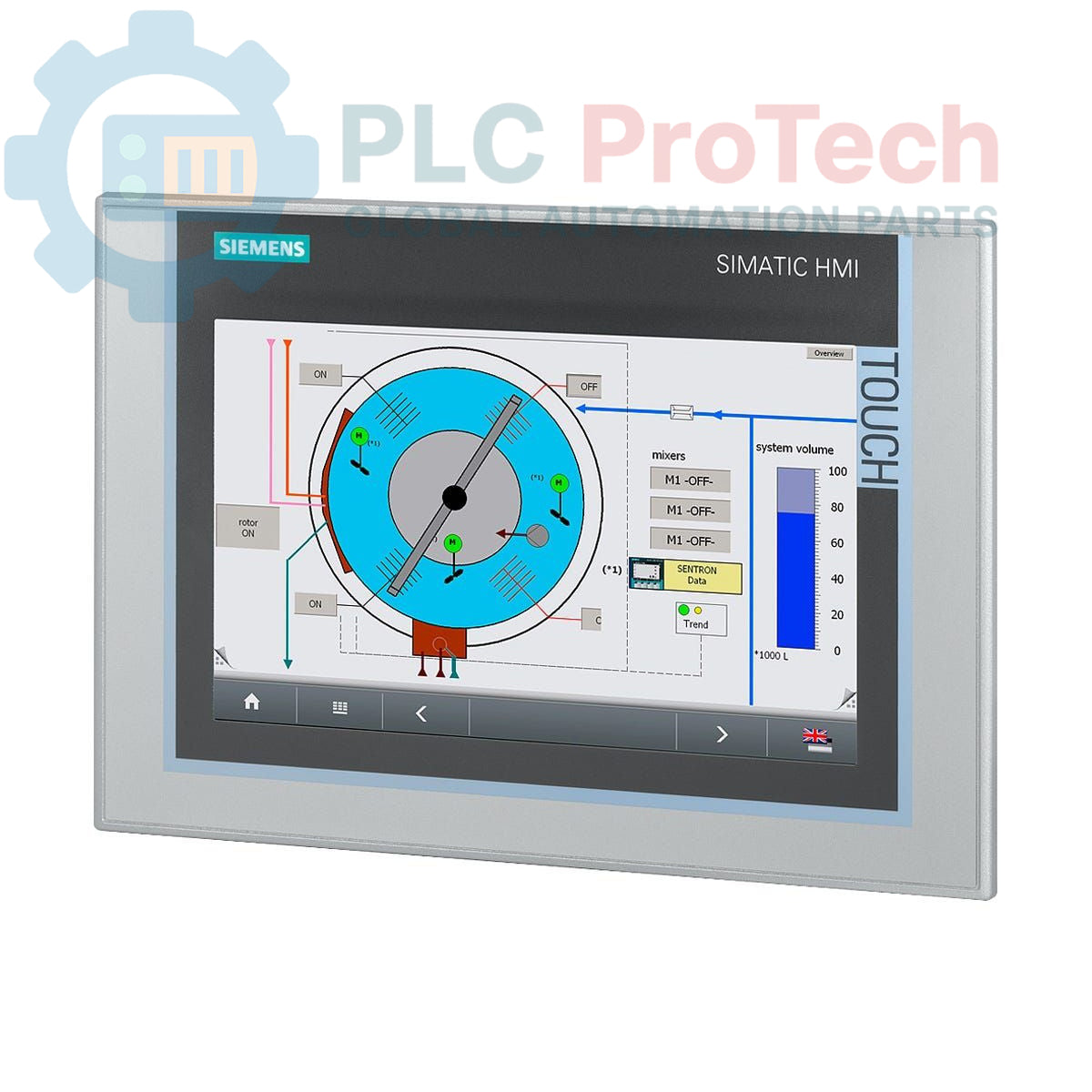

Siemens 6AV7881-2AE00-8DF0 SIMATIC IPC277D Panel PC

Açıklama

Bu Siemens 6AV7881-2AE00-8DF0, gömülü makine seviyesi görselleştirme ve kontrol görevleri için tasarlanmış bir SIMATIC IPC277D Nanopanel PC'dir. 9 inç Dokunmatik TFT ekran, Intel ATOM E660 (1.3 GHz) işlemci, 2 GB RAM ve 80 GB SATA Katı Hal Sürücüsü özelliklerine sahiptir. Ünite, çift Gigabit Ethernet portları ve yüksek akımlı USB 2.0 portları dahil olmak üzere kapsamlı bir arayüz seti ile donatılmıştır ve kompakt, fan içermeyen bir tasarımda 24 V DC güç kaynağı gerektirir. Bu özel konfigürasyon Windows Embedded Standard 7 SP1 ile sağlanmakta olup, önceden yüklenmiş herhangi bir SIMATIC yazılımı içermez.

Özellikler

• Dokunmatik özellikli 9 inç geniş ekran TFT ekran
• 1.3 GHz hızında çalışan Intel ATOM E660 işlemci
• Uygulama işlemleri için 2 GB entegre RAM
• Güvenilir, hızlı erişim için 80 GB Katı Hal Sürücüsü (SSD)
• Ağ bağlantısı için çift 10/100/1000 Mbps Ethernet arayüzü
• Çevre birimleri için üç yüksek akımlı USB 2.0 portu
• Eski cihaz iletişimi için bir seri COM1 portu
• Ek depolama veya veri aktarımı için entegre CompactFlash yuvası
• Standart 24 V DC endüstriyel güç kaynağı ile çalışır

Uygulamalar

• Makine seviyesi İnsan Makine Arayüzü (HMI)
• Süreç görselleştirme ve veri kaydı
• Küçük ölçekli SCADA istemci uygulamaları
• Gömülü kontrol ve ağ geçidi fonksiyonları
• Fabrika otomasyonu ve montaj hattı izleme

Teknik Özellikler

Kurulum Kılavuzu

1. 1 Ekipmanı Enerjisiz Hale Getirin: Kurulumdan önce, Panel PC'nin monte edileceği muhafaza veya makinenin tüm güç kaynaklarını tamamen kesin ve kilitleyin. Voltaj olmadığını doğrulayın.
2. 2 Panel Kesitini Hazırlayın: Panel kesit ölçülerinin IPC277D gereksinimleriyle uyumlu olduğunu doğrulayın. Montaj yüzeyinin temiz, düz ve ünitenin desteklenmesi için yeterince sert olduğundan emin olun.
3. 3 Üniteyi Monte Edin: Panel PC'yi panelin ön tarafından açılan kesite yerleştirin. Sağlanan montaj kelepçeleri ile arka taraftan sabitleyin ve uygun sızdırmazlık için kelepçeleri belirtilen torkta eşit şekilde sıkın.
4. 4 Koruyucu Toprağı Bağlayın: Ünitedeki koruyucu toprak (PE) terminalini, uygun kesitte düşük empedanslı bir iletkenle ana pano topraklamasına bağlayın. Bu, güvenlik ve parazit bağışıklılığı için kritik öneme sahiptir.
5. 5 Güç Kaynağını Bağlayın: Güç giriş terminallerine kararlı ve doğru derecelendirilmiş 24 V DC güç kaynağı bağlayın. Doğru polaritenin sağlandığından emin olun.
6. 6 Arayüzleri Bağlayın: Uygulamanın gerektirdiği şekilde Ethernet, USB ve seri kabloları bağlayın. Tüm kabloların düzgün şekilde sabitlendiğinden ve konnektörlere yük bindirmemesi için yönlendirildiğinden emin olun. Devreye alma için panele güç verilebilir.
