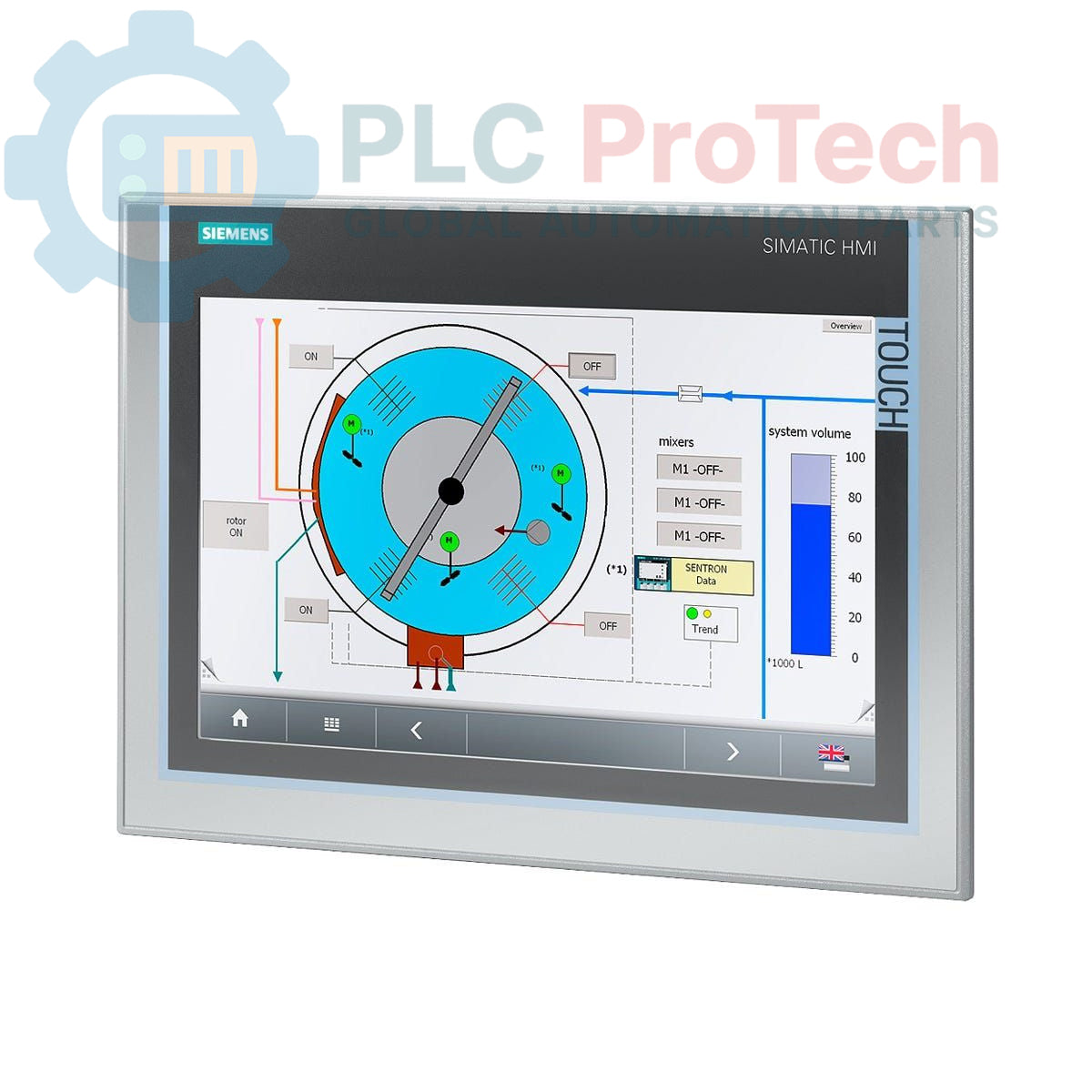

Siemens 6AV7881-3AB00-1AA0 SIMATIC IPC277D Nanopanel PC

Açıklama

Siemens 6AV7881-3AB00-1AA0, endüstriyel görselleştirme ve kontrol görevleri için tasarlanmış bir SIMATIC IPC277D Nanopanel PC'dir. Bu ünite, operatörler için etkileşimli bir arayüz sağlayan 12 inç Dokunmatik TFT ekran içerir. Endüstriyel uygulamaları çalıştırmaya uygun Atom E640 (1,0 GHz) işlemci ve 1 GB RAM ile donatılmıştır. Bağlantı seçenekleri arasında iki adet 10/100/1000 Mbps Ethernet RJ45 portu, üç adet USB V2.0 portu (yüksek akım özellikli) ve bir adet seri (COM 1) port bulunur. Depolama, önceden 2 GB SIMATIC PC CompactFlash ile yapılandırılmış bir CompactFlash yuvası üzerinden sağlanır. Cihaz 24 V DC güç kaynağı ile çalışır ve veri korumayı destekler; bu özellikleriyle sağlam endüstriyel ortamlar için uygundur, ancak işletim sistemi veya SIMATIC yazılımı olmadan gönderilir.

Özellikler

• 12 inç Dokunmatik TFT ekran
• Atom E640 (1,0 GHz) işlemci
• 1 GB RAM
• 2 GB SIMATIC PC CompactFlash (önceden takılmış)
• 2x 10/100/1000 Mbps Ethernet RJ45 portu
• 3x USB V2.0 portu (Yüksek Akım)
• 1x Seri (COM 1) port
• Ek depolama için CompactFlash yuvası
• 24 V DC güç kaynağı
• Veri koruma desteği
• Standart ön tasarım

Uygulamalar

Siemens SIMATIC IPC277D Nanopanel PC genellikle aşağıdakiler de dâhil olmak üzere çeşitli endüstriyel otomasyon senaryolarında kullanılır:

• Makine ve proses kontrolü için İnsan-Makine Arayüzü (HMI)
• Veri toplama ve görselleştirme sistemleri
• Gömülü kontrol uygulamaları
• Üretim hattı izleme ve yönetimi
• Bina otomasyonu ve altyapı kontrolü

Teknik Özellikler

Bağlantılar / Arayüzler

IPC277D Nanopanel PC aşağıdaki standart endüstriyel arayüzleri sunar:

• Ethernet: 10/100/1000 Mbps ağ bağlantısı için iki RJ45 bağlantı noktası.
• USB: Bağlı çevre birimlerine yüksek akım sağlamak üzere tasarlanmış üç USB V2.0 bağlantı noktası.
• Seri: Eski cihazlarla iletişim için bir COM 1 seri bağlantı noktası.
• CompactFlash: İşletim sistemi ve uygulama depolaması için kullanılan CompactFlash kartlarına yönelik bir yuva.
• Güç: 24 V DC güç girişi için özel bir terminal.

Kurulum Talimatları

Doğru kurulum, Nanopanel PC'nin güvenilir şekilde çalışmasını ve uzun ömürlü olmasını sağlar.

1. Enerjiyi Kesme: Herhangi bir işe başlamadan önce kurulum alanına giden tüm güç kaynaklarının bağlantısının kesildiğinden ve güvence altına alındığından emin olun.
2. Montaj: Nanopanel PC'yi belirtilen ölçülere uygun bir panel açıklığına güvenli şekilde monte edin. Havalandırma ve kablo yönlendirme için yeterli boşluk bırakın.
3. Güç Bağlantısı: 24 V DC güç kaynağını doğru kutuplara dikkat ederek belirlenmiş terminallere bağlayın. Güç gereksinimlerine uygun kablo kesitleri kullanın.
4. Topraklama: Elektrik güvenliğini sağlamak ve elektromanyetik paraziti (EMI) en aza indirmek için panele monte bilgisayar kasasına sağlam bir koruyucu toprak (PE) bağlantısı oluşturun.
5. Ağ Bağlantıları: Ağ entegrasyonu için Ethernet kablolarını RJ45 bağlantı noktalarına bağlayın. Yüksek EMI bulunan ortamlarda ekranlı kablolar kullanın.
6. Çevre Birimi Bağlantıları: USB cihazlarını ve seri çevre birimlerini gerektiği şekilde bağlayın. USB cihazlarının bağlantı noktaları için belirtilen akım sınırlarını aşmadığından emin olun.
7. Kablo Yönlendirme: Tüm kabloları gerilmeyi, keskin bükülmeleri ve paraziti önleyecek şekilde yönlendirin. Mümkün olduğunda güç kablolarını sinyal kablolarından ayırın.
8. Çevresel Koşullar: Çalışma ortamının cihaz için belirtilen sıcaklık ve nem aralıklarını karşıladığından emin olun. Aşırı toz, nem veya titreşime doğrudan maruz kalmaktan kaçının.
9. Güç Verme: Tüm bağlantılar doğrulandıktan sonra sisteme yeniden enerji verin ve düzgün başlatılıp çalıştığını gözlemleyin.
