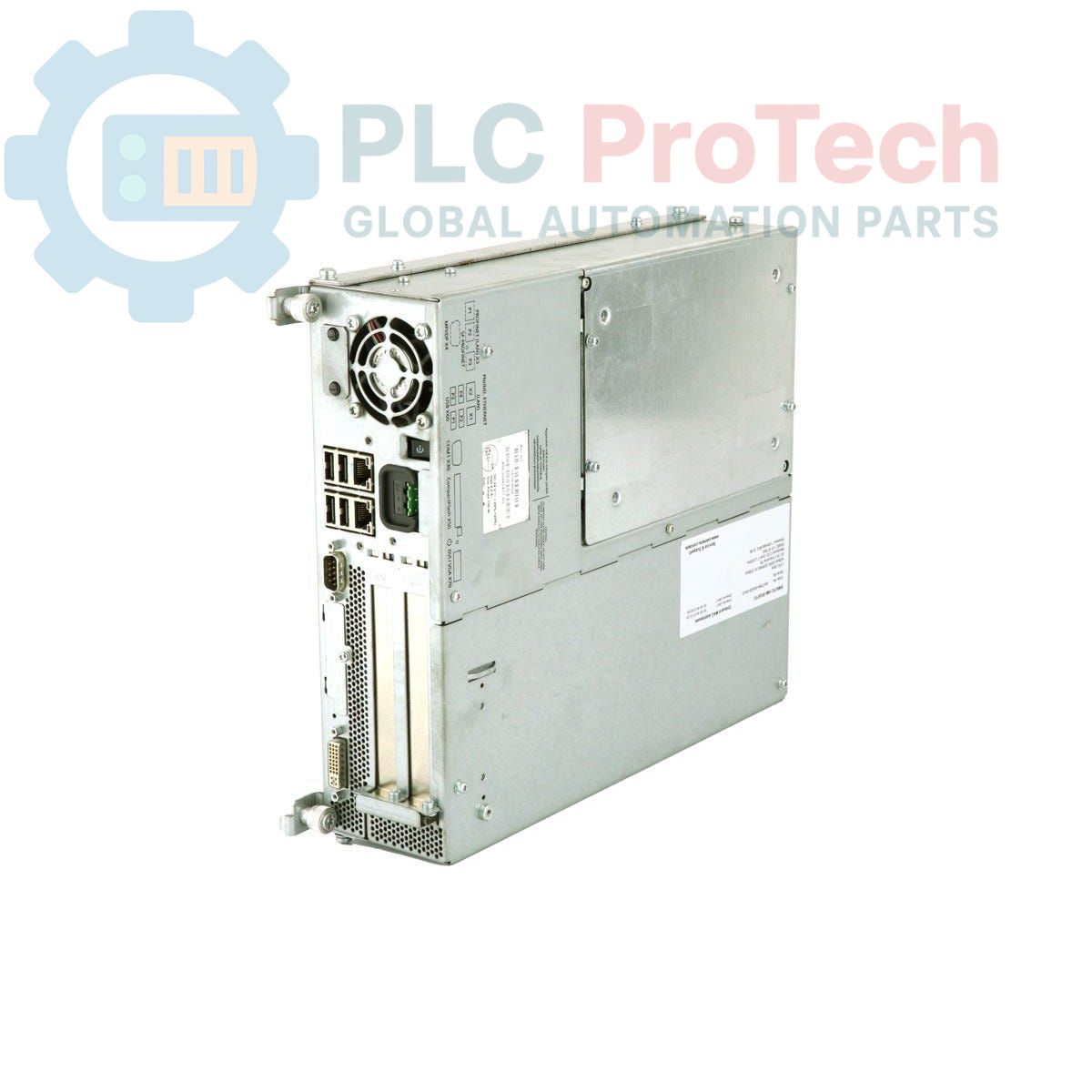

Siemens 6AV7892-0FG33-1BE1 SIMATIC IPC677C Panel PC

Açıklama

Bu Siemens 6AV7892-0FG33-1BE1, zorlu endüstriyel otomasyon ve görselleştirme görevleri için tasarlanmış, dayanıklı bir SIMATIC HMI IPC677C Panel PC'dir. Intel Core i7-610E işlemci, 4 GB DDR3 RAM ve dahili RAID denetleyicisine sahip çift 320 GB HDD depolama yapılandırmasıyla donatılmıştır. Ünite, 1024x768 çözünürlüğe sahip 15 inç dokunmatik ekran içerir ve kolay erişim için ön tarafta bir USB bağlantı noktası sunar. Bağlantı seçenekleri arasında çift Gigabit Ethernet bağlantı noktası, birden çok USB 2.0 bağlantı noktası ve bir seri arabirim bulunur. Sistem, yüksek işletim güvenilirliği sağlamak üzere watchdog, sıcaklık ve fan durumu için entegre izleme özelliğine sahiptir. Windows 7 Ultimate (64 bit) önceden yüklenmiştir ve 110/230 V AC NAMUR güç kaynağı ünitesiyle birlikte gelir.

Özellikler

• 1024 x 768 piksel çözünürlüğe sahip 15 inç renkli dokunmatik ekran
• Intel Core i7-610E işlemci (2 Çekirdek / 4 İş Parçacığı, 2,53 GHz, 4 MB Önbellek)
• 4 GB DDR3 1066 DIMM sistem belleği
• Çift 320 GB SATA Sabit Disk Sürücüsü (HDD)
• Veri yedekliliği için dahili RAID denetleyicisi
• Entegre DVD+/-R+/-RW optik sürücü
• Çift 10/100/1000 Mbit/s Ethernet arabirimi
• Kapsamlı G/Ç: 4x USB 2.0 (arka), 1x USB (ön), 1x Seri (COM1)
• Watchdog zamanlayıcısı, sıcaklık ve fan hızı için dahili izleme
• Genişletme yuvaları: 1x PCI, 1x PCIe (x16)
• Önceden yüklenmiş Windows 7 Ultimate 64 bit işletim sistemi

Uygulamalar

• Proses kontrolü için İnsan-Makine Arayüzü (HMI)
• Fabrika sahasında veri toplama ve kaydetme
• Makine düzeyinde görselleştirme ve işletim
• Endüstriyel kontrol odası izleme
• Denetleyici Kontrol ve Veri Toplama (SCADA) düğümleri

Teknik Özellikler

Kurulum Talimatları

1. 1 Kontrol kabininin enerjisiz olduğunu ve kilitlendiğini doğrulayın. Panel kesiti ölçülerinin IPC677C kurulum gereksinimleriyle eşleştiğini teyit edin.
2. 2 Panel PC’yi kabinin ön tarafından hazırlanmış kesite yerleştirin. Giriş koruma derecesini korumak için ön çerçeve contasının panel yüzeyine düzgün şekilde oturduğundan emin olun.
3. 3 Arkadan, üniteyle birlikte verilen tüm montaj kelepçelerini takın ve eşit şekilde sıkın. Çerçeveye veya panele zarar verebileceğinden aşırı sıkmayın.
4. 4 Özel bir koruyucu topraklama (PE) iletkenini PC kasasındaki belirlenmiş topraklama terminaline bağlayın. Bu, elektrik güvenliği ve parazit bağışıklığı açısından kritik öneme sahiptir.
5. 5 AC güç besleme kablosunu üniteye ve tesisin güç kaynağına bağlayın. Gerilimin 110/230 V AC değerine uygun olduğundan emin olun.
6. 6 Ethernet, USB ve gereken diğer çevre birimi kablolarını bağlayın. Kazara bağlantı kopmasını önlemek için kabloların uygun şekilde yönlendirildiğinden ve gerilim azaltma önlemlerinin alındığından emin olun.
7. 7 Tüm bağlantıların güvenli olduğunu ve kabinin çalıştırılmasının güvenli olduğunu doğruladıktan sonra kilitleme/etiketleme prosedürünü kaldırın ve ana güç beslemesini yeniden devreye alın. Panel PC’yi açın ve işletim sisteminin başarıyla başlatıldığını doğrulayın.
