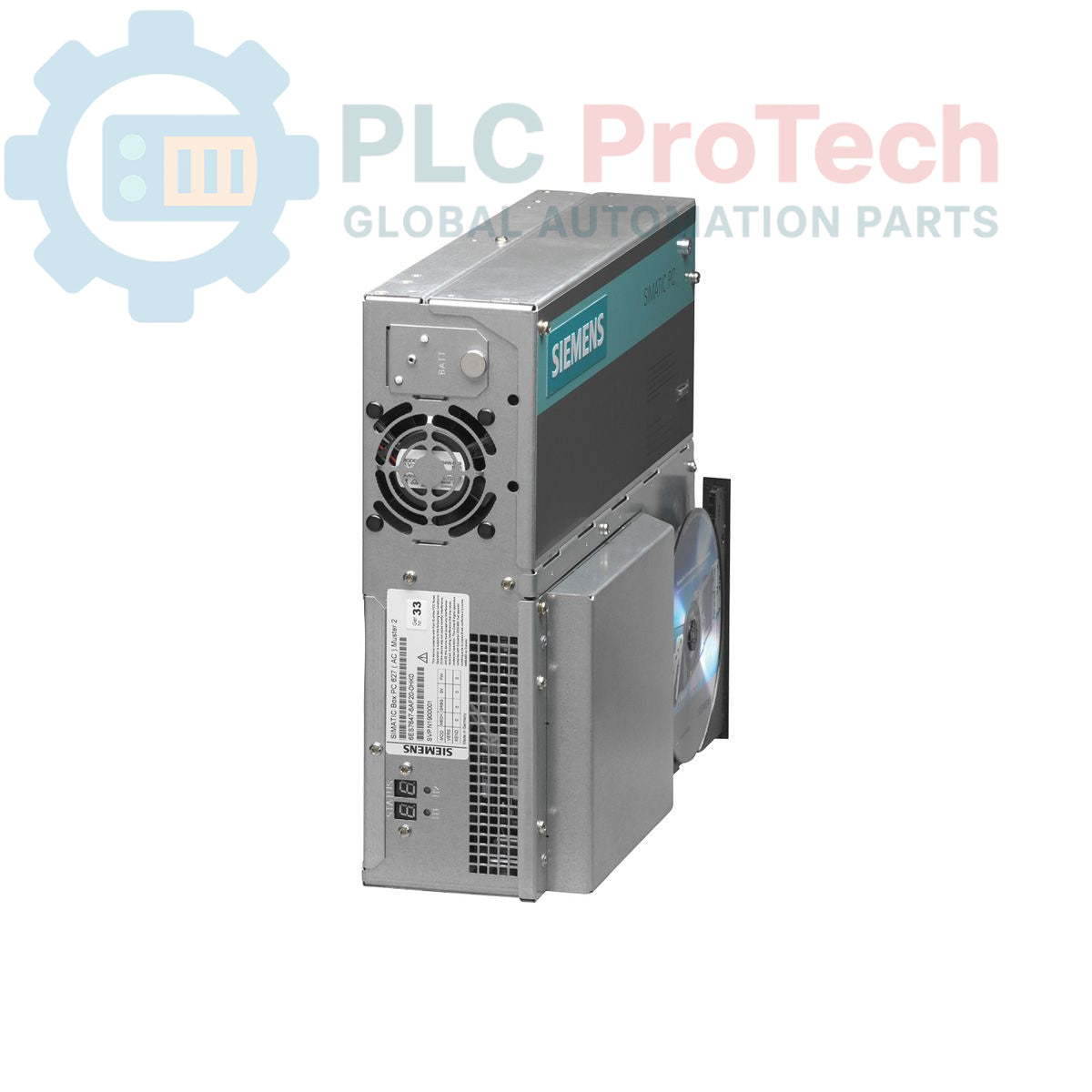

Siemens 6ES7647-6AB20-0AK1 SIMATIC Box PC 627 Kutu Tipi PC

Açıklama

Siemens 6ES7647-6AB20-0AK1, otomasyon ortamlarında sağlam çalışmak üzere tasarlanmış bir SIMATIC Box PC 627 endüstriyel kişisel bilgisayardır. Bu ünite, 8-128 MB paylaşımlı belleğe sahip dahili AGP grafik, 400 MHz FSB ve 1 MB SLC özellikli Celeron M 370 1.5 GHz CPU ve 512 MByte DDR2 533 SODIMM RAM içerir. Çift 10/100 Mbit/s Ethernet RJ45 portu, dört USB V2.0 (yüksek akım) portu ve bir seri (COM1) arayüzü ile donatılmıştır. Veri depolama için 80 GByte SATA HDD ve Compact Flash sürücüsü için bir yuva bulunur; bunlar dahili RAID denetleyicisi tarafından desteklenir. PC ayrıca PROFIBUS/MPI iletişim özellikleri, iki boş PCI yuvası ve entegre watchdog, sıcaklık ve fan izleme sunar. Güç, NAMUR uyumluluğuna sahip AC 110/230V endüstriyel güç ünitesi üzerinden sağlanır ve Windows XP Professional Çok Dilli SP2 ile SIMATIC PC DiagMonitor Yazılımı V3.1 önceden yüklenmiş olarak gelir.

Özellikler

• Celeron M 370 1.5 GHz CPU, 400 MHz FSB, 1 MB SLC
• 512 MByte DDR2 533 SODIMM RAM
• 8-128 MB Paylaşımlı Belleğe Sahip Dahili AGP Grafik
• 2x 10/100 Mbit/s Ethernet RJ45 portu
• 4x USB V2.0 (Yüksek Akım) portu
• 1x Seri (COM1) arayüzü
• Dahili RAID Denetleyicisi
• 80 GByte SATA Sabit Disk Sürücüsü
• Compact Flash sürücü için 1x yuva
• PROFIBUS/MPI İletişim Arayüzü
• Watchdog, Sıcaklık ve Fan İzleme
• 2 Adet Boş PCI Genişletme Yuvası
• NAMUR'lu AC 110/230V Endüstriyel Güç Ünitesi
• Windows XP Professional Çok Dilli SP2 önceden yüklenmiştir
• SIMATIC PC DiagMonitor Yazılımı V3.1 dahildir

Uygulamalar

Siemens SIMATIC Box PC 627, kompakt ve sağlam bir bilgi işlem platformu gerektiren çok çeşitli endüstriyel uygulamalar için uygundur. Tipik kullanım alanları şunlardır:

• Makine kontrolü ve görselleştirme
• Veri toplama ve işleme
• İnsan-Makine Arayüzü (HMI) istasyonları
• Proses izleme ve kontrol
• Endüstriyel iletişim ağ geçitleri
• Gömülü kontrol sistemleri

Teknik Özellikler

Bağlantılar / Arayüzler

• Ethernet: 10/100 Mbit/s bağlantı için 2x RJ45 portu
• USB: 4x USB V2.0 portu (Yüksek Akım)
• Seri: 1x COM1 portu
• Fieldbus: PROFIBUS/MPI arayüzü
• Depolama: HDD için SATA arayüzü, Compact Flash sürücüsü için yuva

Kurulum Kılavuzu

1. Önce Güvenlik: Herhangi bir çalışmaya başlamadan önce kurulum alanındaki tüm güç kaynaklarının enerjisiz olduğundan emin olun. Uygun kilitleme/etiketleme prosedürleriyle doğrulama yapın.
2. Montaj: PC Box'ı uygun bir endüstriyel kabin veya rafa sağlam şekilde monte edin; kablo yönlendirmesi ve bakım erişimi için yeterli havalandırma ve boşluk bırakın.
3. Güç Bağlantısı: AC 110/230V endüstriyel güç ünitesini kararlı bir güç kaynağına bağlayın. Ünitenin koruyucu topraklama (PE) iletkenine uygun şekilde topraklandığından emin olun.
4. Çevre Birimi Bağlantıları: Monitör, klavye ve fare gibi gerekli çevre birimlerini mevcut USB ve grafik portlarına bağlayın.
5. Ağ Bağlantıları: Ağ iletişimi için Ethernet kablolarını RJ45 portlarına bağlayın. Paraziti önlemek için kabloların uygun şekilde yönlendirildiğinden emin olun.
6. Seri ve Fieldbus Bağlantıları: Seri cihazları COM1 portuna, PROFIBUS/MPI ağlarını ise ilgili arayüze bağlayın; standart endüstriyel iletişim kablolama uygulamalarına uyun.
7. Sistem Başlatma: Tüm bağlantılar güvenli hale getirildikten sonra güç kaynağını yeniden enerjilendirin ve SIMATIC Box PC'yi açın. Sistemin düzgün şekilde açıldığını ve çalıştığını izleyin.
8. Yazılım Yapılandırması: Önceden yüklenmiş Windows XP Professional ve SIMATIC PC DiagMonitor yazılımlarını, özel uygulamanın gerektirdiği şekilde yapılandırın.
