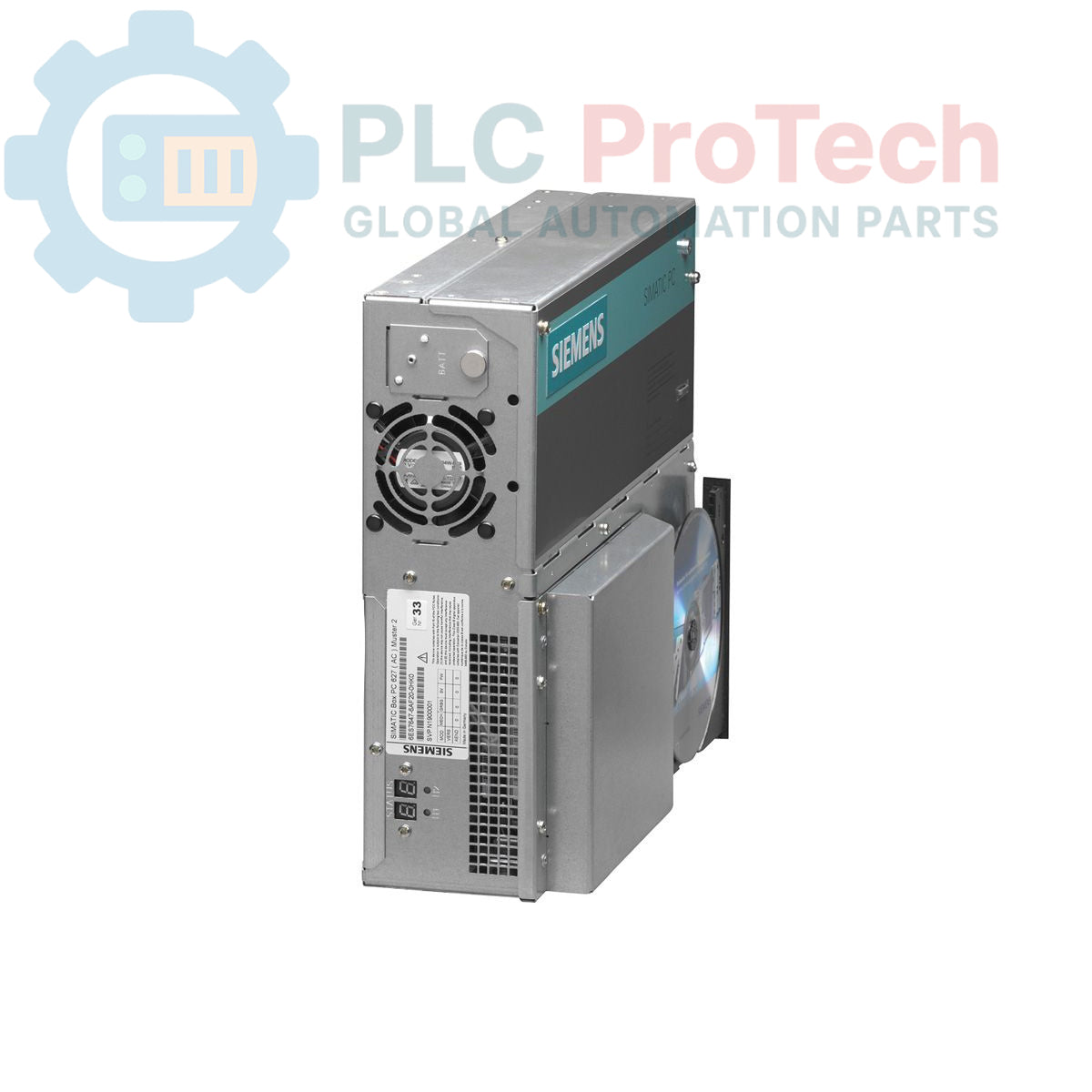

Siemens 6ES7647-6AE35-0BX0 SIMATIC Kutu PC 627

Açıklama

Siemens 6ES7647-6AE35-0BX0, otomasyon ortamlarında zorlu koşullarda çalışmak üzere tasarlanmış bir SIMATIC Box PC 627 endüstriyel kişisel bilgisayardır. Bu cihaz, 8-128 MB paylaşımlı belleğe sahip dahili bir AGP grafik denetleyicisi içerir ve görsel çıktı özellikleri sunar. Ağ bağlantısı için iki adet 10/100 Mbit/sn Ethernet RJ45 bağlantı noktası bulunur. Çevre birimlerinin bağlanması, dört adet USB V2.0 (yüksek akım) bağlantı noktası ve bir seri COM1 bağlantı noktası üzerinden desteklenir. PC 627, veri yedekliliği için dahili bir RAID denetleyicisi ve Compact Flash sürücüsü için bir yuva barındırarak depolama esnekliğini artırır. Ayrıca sistem güvenilirliğini sağlamak üzere watchdog zamanlayıcısı ile sıcaklık ve fan durumu izleme işlevlerini de içerir. Dahili olarak genişletme için iki boş PCI yuvası sunar. Sistem, 533 MHz Ön Yan Veri Yolu ve 2 MB İkinci Seviye Önbelleğe sahip 2,0 GHz Pentium M 760 CPU ile çalışır ve 1 GByte DDR2 533 SODIMM RAM ile desteklenir. Depolama, 80 GByte SATA HDD ve DVD ROM sürücüsüyle sağlanır. DC 24 V endüstriyel güç kaynağıyla çalışır ve işletim sistemi veya önceden yüklenmiş yazılım genişletmeleri olmadan teslim edilir.

Özellikler

• 8-128 MB paylaşımlı belleğe sahip dahili AGP grafik birimi
• 2 adet 10/100 Mbit/sn Ethernet RJ45 bağlantı noktası
• 4 USB V2.0 (yüksek akım) bağlantı noktası
• 1 seri (COM1) bağlantı noktası
• Dahili RAID denetleyicisi
• Compact Flash sürücüsü için 1 yuva
• Watchdog, sıcaklık ve fan izleme
• 2 adet boş PCI genişletme yuvası
• Pentium M 760 2,0 GHz CPU (533 MHz FSB, 2 MB SLC)
• 1 GByte DDR2 533 SODIMM RAM
• DC 24 V endüstriyel güç kaynağı
• 80 GByte SATA HDD + DVD ROM

Uygulamalar

Siemens SIMATIC Box PC 627, sağlam ve güvenilir bir bilgi işlem platformu gerektiren çok çeşitli endüstriyel uygulamalar için uygundur. Tipik kullanım alanları şunlardır:

• İnsan-Makine Arayüzü (HMI) sistemleri
• Denetleyici Kontrol ve Veri Toplama (SCADA) sistemleri
• Veri toplama ve işleme
• Makine kontrolü ve görselleştirme
• Gömülü kontrol sistemleri
• Fabrika otomasyonu ve proses kontrolü
• Endüstriyel iletişim ağ geçitleri

Teknik Özellikler

Bağlantılar / Arayüzler

Kurulum Kılavuzu

1. Önce Güvenlik: Herhangi bir çalışmaya başlamadan önce kurulum alanındaki tüm güç kaynaklarının enerjisiz olduğundan emin olun. Gerilim bulunmadığını doğrulayın.
2. Montaj: Box PC'yi uygun bir endüstriyel muhafazaya veya kontrol panosuna, yeterli havalandırma ve kablo yönlendirme ile ısı dağıtımı için yeterli boşluk sağlayarak güvenli şekilde monte edin.
3. Güç Bağlantısı: Endüstriyel DC 24V güç kaynağını belirlenmiş terminallere bağlayın. Hasarı önlemek için doğru kutuplamaya dikkat edin.
4. Topraklama: Elektrik güvenliğini sağlamak ve elektromanyetik paraziti en aza indirmek için Box PC kasasına uygun bir koruyucu toprak (PE) bağlantısı yapın.
5. Ethernet Bağlantıları: Ağ iletişimi için standart RJ45 Ethernet kablolarını 10/100 Mbit/s bağlantı noktalarına bağlayın.
6. USB ve Seri Cihazlar: Uygulamanın gerektirdiği şekilde USB 2.0 uyumlu cihazları USB bağlantı noktalarına, seri cihazları ise COM1 bağlantı noktasına bağlayın.
7. Depolama Ortamı: Compact Flash kart kullanıyorsanız kartı özel yuvasına takın.
8. Çevresel Koşullar: Çalışma ortamının endüstriyel PC'ler için belirtilen sıcaklık, nem ve titreşim değerlerine uygun olduğundan emin olun.
9. Gücü Açma: Tüm bağlantılar güvenli ve doğrulanmış durumdayken sisteme yeniden güç verin.
