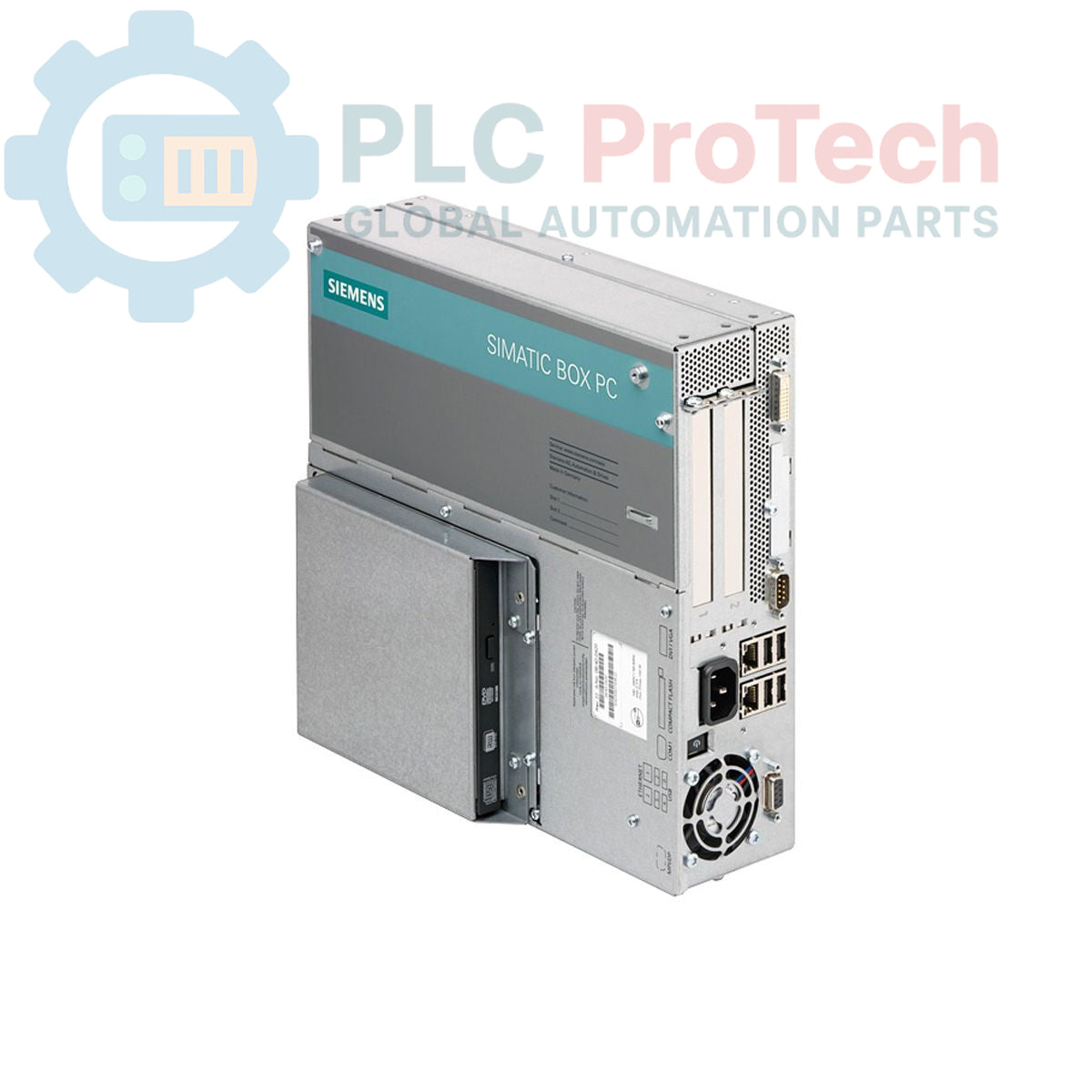

Siemens 6ES7647-6BD10-0BX0 SIMATIC Box PC 627B

Açıklama

Siemens 6ES7647-6BD10-0BX0, sağlam ve kompakt bir bilgi işlem çözümü gerektiren endüstriyel uygulamalar için tasarlanmış bir SIMATIC Box PC 627B'dir. Bu endüstriyel PC, 128 MB paylaşımlı belleğe sahip dahili grafik, Core 2 Duo T5500 işlemci ve 512 MB DDR2 RAM içerir. İki adet 10/100/1000 Mbit/s Ethernet RJ45 bağlantı noktası, dört adet USB V2.0 bağlantı noktası (yüksek akımlı) ve bir adet seri (COM1) bağlantı noktasıyla kapsamlı bağlantı seçenekleri sunar. Depolama birimleri arasında 160 GB SATA HDD ve ön tarafta bir CompactFlash sürücü yuvası bulunur. Ünite, zorlu ortamlarda güvenilir çalışma için dahili RAID denetleyicisi, watchdog ve sıcaklık/fan izleme özelliklerini bünyesinde barındırır. NAMUR destekli AC 110/230 V endüstriyel güç kaynağı ünitesiyle donatılmıştır ve genişletme için iki boş PCI yuvası içerir.

Özellikler

• 128 MB paylaşımlı belleğe sahip dahili grafik
• Intel Core 2 Duo T5500 işlemci (1,66 GHz, 2 MB L2 önbellek, 667 MHz FSB)
• 512 MB DDR2 667 SODIMM RAM
• 2x 10/100/1000 Mbit/s Ethernet RJ45 bağlantı noktası
• 4x USB V2.0 (yüksek akımlı) bağlantı noktası
• 1x Seri (COM1) bağlantı noktası
• Dahili RAID denetleyicisi
• Ön tarafta CompactFlash sürücü yuvası (CF olmadan)
• Watchdog, sıcaklık ve fan izleme
• NAMUR destekli AC 110/230 V endüstriyel güç kaynağı ünitesi
• 2x boş PCI genişletme yuvası
• 160 GB SATA HDD
• DVD +/-RW sürücüsü

Uygulamalar

Siemens SIMATIC Box PC 627B, aşağıdakiler dahil olmak üzere çok çeşitli endüstriyel otomasyon ve kontrol uygulamaları için uygundur:

• Makine kontrolü ve görselleştirme
• Veri toplama ve işleme
• İnsan-Makine Arayüzü (HMI) sistemleri
• Proses izleme ve kontrol
• Fabrika otomasyonu ve üretim yürütme sistemleri (MES)
• Endüstriyel iletişim ağ geçitleri

Teknik özellikler

Bağlantılar / Arabirimler

• 2x Ethernet RJ45 (10/100/1000 Mbit/s)
• 4x USB V2.0
• 1x Seri (COM1)

Kurulum Kılavuzu

1. Sistemin Enerjisini Kesme: Kuruluma başlamadan önce sisteme ve bağlı ekipmanlara giden tüm gücün kesildiğinden emin olun.
2. Montaj: Box PC'yi, havalandırma ve kablo yönlendirmesi için yeterli alan bırakarak uygun bir endüstriyel muhafazaya veya kontrol panosuna sağlam şekilde monte edin.
3. Güç Bağlantısı: AC 110/230V endüstriyel güç kaynağı kablosunu belirlenmiş güç girişine bağlayın. Ünitenin doğru şekilde topraklandığından emin olun.
4. Ethernet Bağlantıları: Ağ iletişimi için Ethernet kablolarını RJ45 bağlantı noktalarına bağlayın. Elektromanyetik parazitlerin yüksek olduğu ortamlarda ekranlı kablolar kullanın.
5. USB Çevre Birimleri: Klavye, fare veya diğer çevre birimleri gibi USB cihazlarını USB V2.0 bağlantı noktalarına bağlayın.
6. Seri Cihazlar: Gerektiğinde seri iletişim cihazlarını uygulamanın gerektirdiği şekilde COM1 bağlantı noktasına bağlayın.
7. Genişleme Kartları: PCI yuvalarını kullanıyorsanız uyumlu genişleme kartlarını, ilgili özel talimatlara uygun şekilde takın; kartların yuvalarına doğru oturduğundan ve sabitlendiğinden emin olun.
8. Soğutma: Aşırı ısınmayı önlemek için soğutma fanlarının önünün açık olduğunu ve muhafaza içindeki ortam sıcaklığının belirtilen çalışma sınırları içinde kaldığını doğrulayın.
9. Sistem Topraklaması: Elektrik güvenliğini sağlamak ve parazitleri en aza indirmek için Box PC için güvenilir bir koruyucu toprak bağlantısı oluşturun.
10. Gücü Açma: Tüm bağlantıların doğrulandığından emin olduktan sonra sisteme yeniden güç verin.
