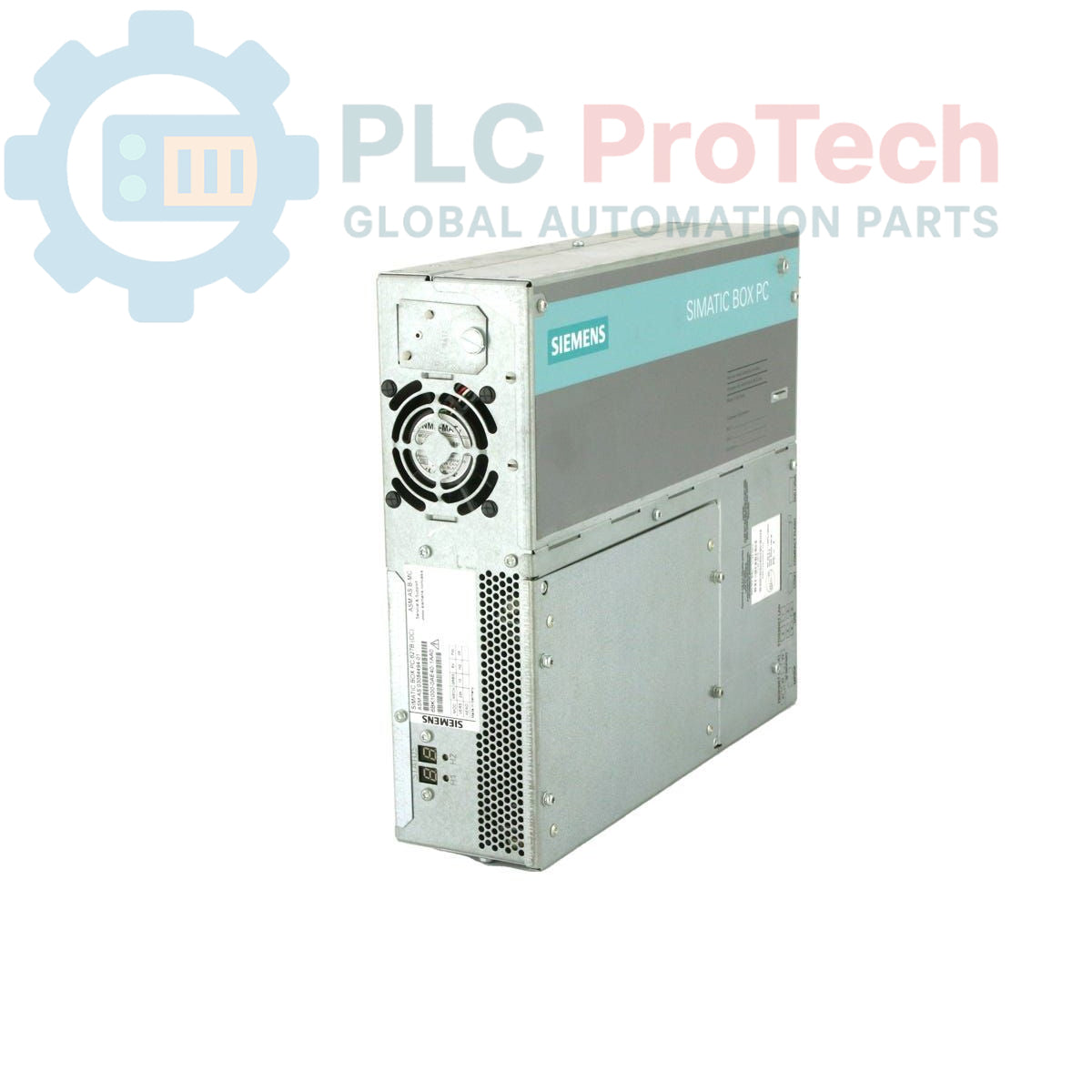

Siemens 6ES7647-6BE10-0BB0 SIMATIC Kutu PC 627B

Açıklama

Siemens 6ES7647-6BE10-0BB0, sağlam ve güvenilir bir bilgi işlem platformu gerektiren endüstriyel uygulamalar için tasarlanmış bir SIMATIC Kutu PC 627B'dir. Bu ünite, temel görüntüleme özellikleri sağlayan 128 MB paylaşımlı belleğe sahip dahili grafik birimine sahiptir. Bağlantı, iki adet 10/100/1000 Mbit/s Ethernet RJ45 bağlantı noktası, dört yüksek akımlı USB V2.0 bağlantı noktası ve bir seri (COM1) arabirim üzerinden sağlanır. Dahili RAID denetleyicisi veri bütünlüğünü ve performansı artırır.

PC, dahili olarak Core 2 Duo T5500 işlemci (1,66 GHz, 2 MB L2 önbellek, 667 MHz FSB), 512 MB DDR2 667 SODIMM RAM ve 2 MB tamponlanmış RAM ile donatılmıştır. Cihazda 160 GB SATA HDD ve DVD +/-RW sürücüsünün yanı sıra ön panelde CompactFlash sürücü yuvası bulunur (CF kartı dâhil değildir). Sistem izleme özellikleri arasında watchdog zamanlayıcısı ve sıcaklık/fan izleme bulunur. Ünite, PROFIBUS/MPI iletişimini destekler ve NAMUR uyumluluğuna sahip, Avrupa tipi güç kablosuyla birlikte verilen AC 110/230 V endüstriyel güç kaynağıyla çalışır. Ayrıca daha fazla genişletme için iki boş PCI yuvası sunar ve Windows XP Professional Çok Dilli SP2 önceden yüklenmiş olarak gelir.

Özellikler

• Entegre Core 2 Duo T5500 İşlemci (1,66 GHz)
• 512 MB DDR2 667 SODIMM Sistem Belleği
• 128 MB Paylaşımlı Grafik Belleği
• Çift 10/100/1000 Mbit/s Ethernet RJ45 Arabirimi
• Dört USB V2.0 (Yüksek Akım) Bağlantı Noktası
• Bir Seri (COM1) Arabirim
• Dahili RAID Denetleyicisi
• Ön Panel CompactFlash Sürücü Yuvası (CF olmadan)
• Watchdog, Sıcaklık ve Fan İzleme
• PROFIBUS/MPI İletişim Desteği
• NAMUR'lu AC 110/230V Endüstriyel Güç Kaynağı Ünitesi
• İki Boş PCI Genişletme Yuvası
• 160 GB SATA Sabit Disk Sürücüsü
• DVD +/-RW Optik Sürücü
• Önceden yüklenmiş Windows XP Professional Çok Dilli SP2

Uygulamalar

Siemens SIMATIC Kutu PC 627B, aşağıdakiler dâhil olmak üzere çok çeşitli endüstriyel otomasyon ve kontrol uygulamaları için uygundur:

• Makine kontrolü ve görselleştirme
• Veri toplama ve işleme
• Denetim ve izleme
• Proses otomasyon sistemleri
• İnsan-Makine Arayüzü (HMI) istasyonları
• Endüstriyel veri sunucuları ve ağ geçitleri

Teknik Özellikler

Bağlantılar / Arayüzler

• Ethernet: 2x 10/100/1000 Mbit/s RJ45 bağlantı noktası
• USB: 4x USB V2.0 (Yüksek Akım) bağlantı noktası
• Seri: 1x COM1 bağlantı noktası
• Fieldbus: PROFIBUS/MPI arayüzü

Kurulum Kılavuzu

1. Enerjiyi Kesme: Herhangi bir çalışmaya başlamadan önce kurulum alanındaki tüm güç kaynaklarının bağlantısının kesildiğinden ve kilitlendiğinden emin olun.
2. Montaj: SIMATIC Box PC 627B'yi uygun bir endüstriyel muhafazaya veya kontrol panosuna, ısı dağılımı için yeterli havalandırma sağlayacak şekilde güvenli biçimde monte edin.
3. Güç Bağlantısı: AC 110/230V endüstriyel güç kaynağı ünitesini, birlikte verilen Avrupa tipi güç kablosunu kullanarak kararlı bir güç kaynağına bağlayın. Gerilim ve polaritenin doğru olduğunu doğrulayın.
4. Topraklama: Elektrik güvenliğini sağlamak ve elektromanyetik paraziti en aza indirmek için ünite üzerindeki topraklama terminaline uygun bir koruyucu toprak (PE) bağlantısı yapın.
5. Ethernet Bağlantıları: Ağ iletişimi için endüstriyel Ethernet kablolarını RJ45 bağlantı noktalarına bağlayın. Parazitli ortamlarda ekranlı kablolar kullanın.
6. USB ve Seri Bağlantılar: Uygulamanın gerektirdiği şekilde çevre birimlerini USB V2.0 bağlantı noktalarına, seri cihazları ise COM1 bağlantı noktasına bağlayın.
7. PROFIBUS/MPI Bağlantısı: Kullanılıyorsa, PROFIBUS/MPI kablosunu ağ topolojisine ve sonlandırma gereksinimlerine uygun şekilde bağlayın.
8. Genişletme Kartları: PCI genişletme kartları takıyorsanız, mevcut yuvalara doğru şekilde yerleştirmek ve sabitlemek için üreticinin talimatlarını izleyin.
9. Kablo Yönetimi: Tüm kabloları düzenli ve güvenli şekilde yönlendirin; paraziti önlemek için güç ve sinyal kablolarını birbirinden ayırın.
10. Doğrulama: Kurulumdan sonra sistemi yeniden enerjilendirin ve PC ile bağlı tüm çevre birimlerinin düzgün çalıştığını doğrulayın.
