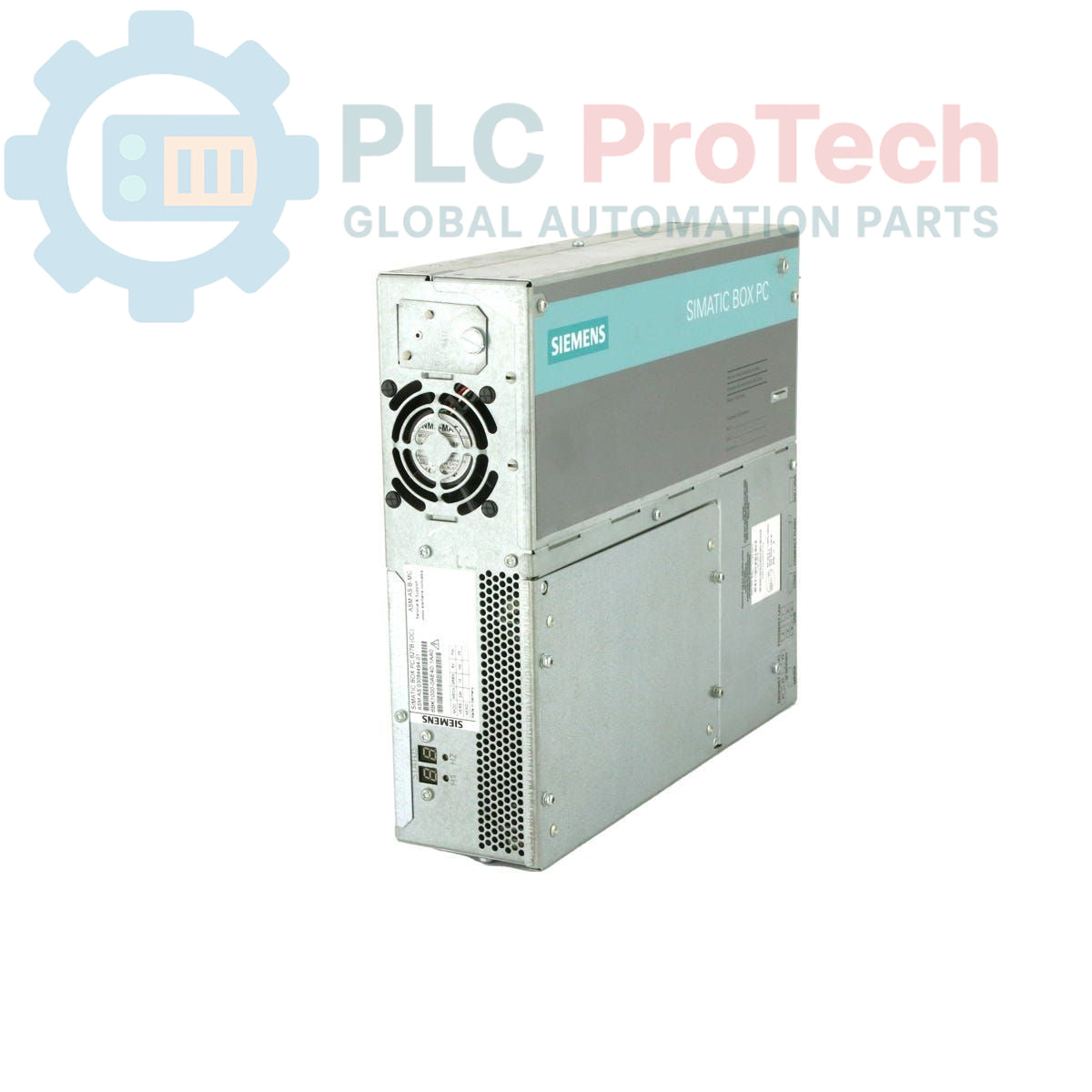

Siemens 6ES7647-6BH26-0BB0 SIMATIC Kutu PC 627B

Açıklama

Siemens 6ES7647-6BH26-0BB0, otomasyon ortamlarında zorlu koşullarda çalışmak üzere tasarlanmış bir SIMATIC Box PC 627B endüstriyel kişisel bilgisayardır. Bu ünitede 128 MB paylaşımlı belleğe sahip yerleşik grafik, 2x 10/100/1000 Mbit/s Ethernet RJ45 bağlantı noktası, 4x USB V2.0 bağlantı noktası ve 1x seri (COM1) bağlantı noktası dâhil olmak üzere birden çok iletişim arabirimi bulunur. Yerleşik bir RAID denetleyicisi ve ön panelde CF kartı olmadan kullanılan bir CompactFlash sürücü yuvası içerir. Güvenilir çalışma için PC; watchdog, sıcaklık ve fan izleme işlevleri içerir. İşlem gücü, PROFIBUS/MPI arabirimi, 2 MB arabellekli SRAM ve 1 GB DDR2 667 SODIMM RAM ile desteklenen Intel Core 2 Duo T7400 işlemci (2,16 GHz, 4 MB SLC, 667 MHz FSB) tarafından sağlanır. Sistem, 24 V DC endüstriyel güç kaynağıyla çalışır ve 2x boş PCI yuvasıyla genişletme olanağı sunar. Depolama, 160 GB SATA HDD ile sağlanır ve sistemde bir DVD +/-RW sürücüsü bulunur. PC, Windows XP Professional Çok Dilli SP2 önceden yüklenmiş olarak gelir.

Özellikler

• 128 MB paylaşımlı belleğe sahip yerleşik grafik
• 2x 10/100/1000 Mbit/s Ethernet RJ45 bağlantı noktası
• 4x USB V2.0 bağlantı noktası (yüksek akım)
• 1x seri (COM1) bağlantı noktası
• Yerleşik RAID denetleyicisi
• Ön panel CompactFlash sürücü yuvası (CF kartı olmadan)
• Watchdog ve sıcaklık/fan izleme
• Intel Core 2 Duo T7400 işlemci (2,16 GHz, 4 MB SLC, 667 MHz FSB)
• PROFIBUS/MPI arabirimi
• 2 MB arabellekli SRAM
• 1 GB DDR2 667 SODIMM RAM
• 24 V DC endüstriyel güç kaynağı
• 2x boş PCI yuvası
• 160 GB SATA HDD
• DVD +/-RW sürücüsü
• Önceden yüklenmiş Windows XP Professional Çok Dilli SP2

Uygulamalar

SIMATIC Box PC 627B, aşağıdakiler dâhil olmak üzere çok çeşitli endüstriyel uygulamalar için uygundur:

• Makine kontrolü ve otomasyon sistemleri
• Proses görselleştirme ve HMI uygulamaları
• Üretimde veri toplama ve işleme
• Endüstriyel iletişim ağ geçitleri
• Dağıtılmış kontrol sistemi (DCS) bileşenleri

Teknik özellikler

Kurulum Yönergeleri

1. Enerjiyi Kesme: Herhangi bir çalışmaya başlamadan önce kurulum alanındaki tüm güç kaynaklarının bağlantısının kesildiğinden ve kilitleme-etiketleme işleminin uygulandığından emin olun.
2. Montaj: SIMATIC Box PC 627B'yi uygun bir endüstriyel kabin veya panele güvenli şekilde monte edin; kablo yönlendirmesi için yeterli havalandırma ve boşluk bulunduğundan emin olun.
3. Güç Bağlantısı: 24 V DC endüstriyel güç kaynağını doğru kutuplamaya dikkat ederek belirtilen terminallere bağlayın. Besleme geriliminin belirtilen çalışma aralığında olduğunu doğrulayın.
4. Topraklama: Güvenliği sağlamak ve elektromanyetik paraziti en aza indirmek için bilgisayar kasasına uygun bir koruyucu toprak (PE) bağlantısı oluşturun.
5. Arabirim Bağlantıları: Ethernet kablolarını RJ45 bağlantı noktalarına, USB cihazlarını USB bağlantı noktalarına ve seri cihazları uygulamanın gerektirdiği şekilde COM1 bağlantı noktasına bağlayın. Tüm bağlantıların güvenli olduğundan emin olun.
6. PROFIBUS/MPI Bağlantısı: PROFIBUS/MPI arabirimini kullanıyorsanız uygun veri yolu kablosunu bağlayın ve PROFIBUS/MPI yönergelerine göre doğru sonlandırmayı sağlayın.
7. Çevre Birimi Kurulumu: CompactFlash kartlarını veya diğer PCI genişletme kartlarını ilgili yuvalarına takın; kartların yuvalarına tamamen oturduğundan ve sabitlendiğinden emin olun.
8. Kablo Yönetimi: Tüm kabloları düzenli ve güvenli biçimde yönlendirin; paraziti önlemek için güç ve sinyal kablolarını birbirinden ayırın. Gerektiğinde kablo bağları ve gerilim azaltıcılar kullanın.
9. Çevresel Koşullar: Optimum performans ve uzun kullanım ömrünü korumak için çalışma ortamının endüstriyel bilgisayarlar için belirtilen sıcaklık, nem ve titreşim gereksinimlerini karşıladığından emin olun.
10. Güç Verme: Tüm bağlantılar doğrulandıktan sonra sistemi yeniden enerjilendirin ve düzgün şekilde başlatılıp çalıştığını izleyin.
