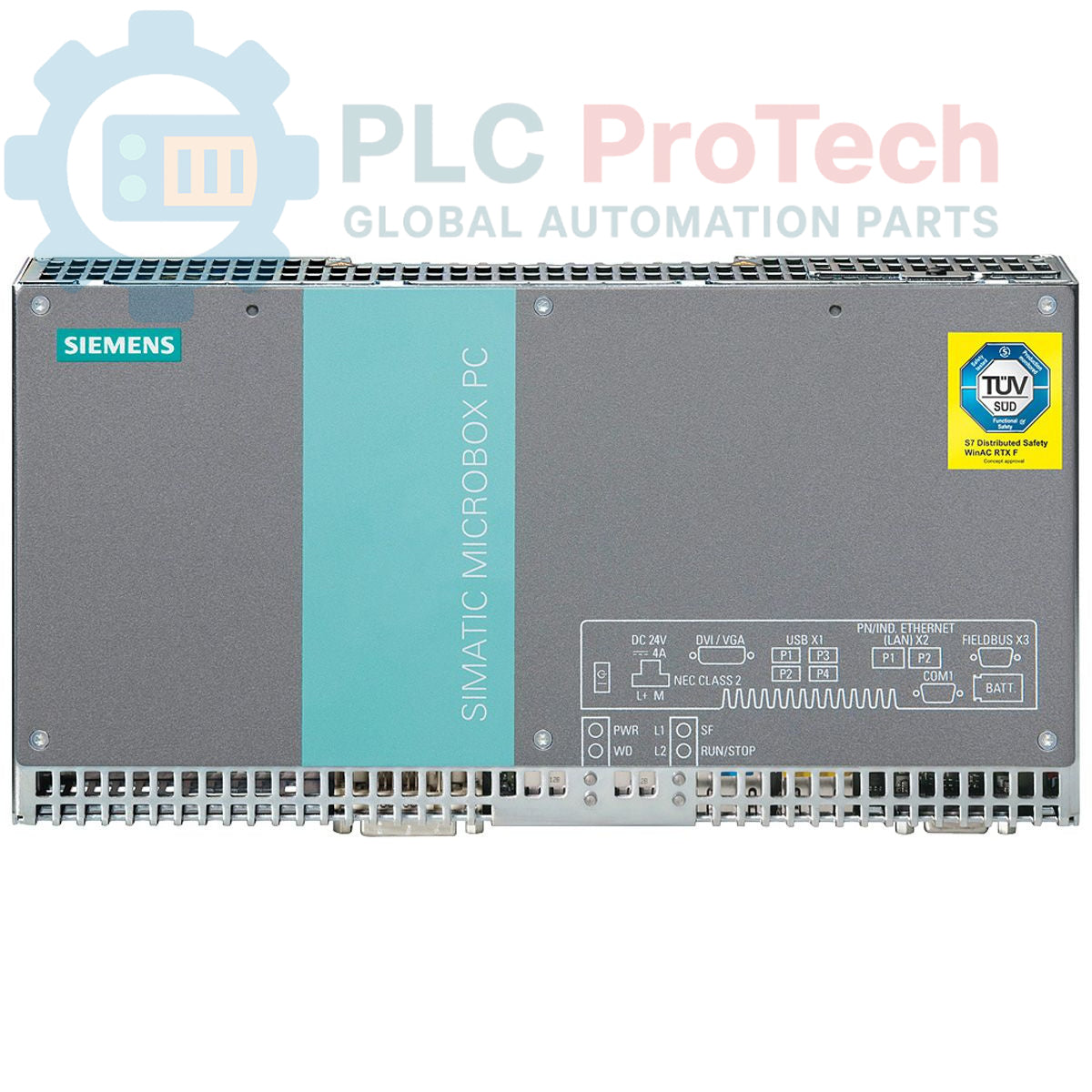

Siemens 6ES7675-1DA31-7AY0 SIMATIC IPC427C Microbox PC

Açıklama

Siemens 6ES7675-1DA31-7AY0, endüstriyel otomasyon uygulamaları için tasarlanmış bir SIMATIC IPC427C PC Microbox'tır. Bu kompakt endüstriyel bilgisayar, 2 GB SDRAM (DDR3) ile desteklenen Intel Celeron M 1.2 GHz işlemciye sahiptir. İki adet 10/100 Mbit/s Ethernet RJ45 bağlantı noktası, dört USB bağlantı noktası ve bir seri (COM1) bağlantı noktası ile sağlam bağlantı seçenekleri sunar. Depolama için Compact Flash sürücü yuvası içerir ve dahili olarak 8 GByte CF kartı ile birlikte gelir. 6ES7675-1DA31-7AY0, WinCC RT Professional ile birlikte paket olarak sunulur; önceden yüklenmiş yazılımlar arasında Windows Embedded Standard 7 SP1 ve WinCC RT Professional V11 SP2 ile birlikte bir WinCC Lisans İstemcisi veya 128PT bulunur.

Özellikler

• Intel Celeron M 1.2 GHz İşlemci
• 2 GB SDRAM (DDR3)
• 2 x 10/100 Mbit/s Ethernet RJ45 Bağlantı Noktası
• 4 x USB Bağlantı Noktası
• 1 x Seri (COM1) Bağlantı Noktası
• 1 x Compact Flash Sürücü Yuvası
• 8 GByte Dahili Compact Flash Kartı
• Windows Embedded Standard 7 SP1 Önceden Yüklenmiştir
• WinCC RT Professional V11 SP2 Önceden Yüklenmiştir
• WinCC Lisans İstemcisi veya 128PT Dahil

Uygulamalar

SIMATIC IPC427C PC Microbox, sağlam ve kompakt bir bilgi işlem platformu gerektiren çeşitli endüstriyel uygulamalar için uygundur. Tipik kullanım senaryoları şunlardır:

• İnsan-Makine Arayüzü (HMI) sistemleri
• Veri toplama ve işleme
• Makine kontrolü ve görselleştirme
• Gömülü kontrol sistemleri
• Dağıtılmış otomasyon görevleri

Teknik Özellikler

Bağlantılar / Arayüzler

6ES7675-1DA31-7AY0, sistem entegrasyonu için aşağıdaki harici ve dahili arayüzleri sunar:

• Ethernet: 10/100 Mbit/s ağ bağlantısını destekleyen iki RJ45 bağlantı noktası.
• USB: Çevre birimlerini ve harici depolama cihazlarını bağlamak için dört USB bağlantı noktası.
• Seri: Eski cihazlarla veya belirli endüstriyel ekipmanlarla seri iletişim için bir COM1 bağlantı noktası.
• Depolama: İçinde önceden 8 GByte CF kartı bulunan, Compact Flash sürücü için dahili yuva.

Kurulum Talimatları

1. Güvenlik Önlemleri: Kurulumdan önce, kazara çalışmayı önlemek için ekipmana ve kurulum alanına giden tüm güç kaynaklarının enerjisinin kesildiğinden ve uygun şekilde kilitlendiğinden emin olun.
2. Montaj: PC Microbox'ı uygun bir endüstriyel muhafazaya veya kontrol panosuna sağlam şekilde monte edin. Havalandırma ve kablo güzergâhı için yeterli boşluk bırakıldığından emin olun.
3. Güç Kaynağı: Uygun DC güç kaynağını, kutuplara kesinlikle dikkat ederek üniteye bağlayın. Güç kaynağının gerilim ve akım değerlerinin cihaz gereksinimleriyle eşleştiğini doğrulayın.
4. Ağ Bağlantıları: İki adet 10/100 Mbit/s Ethernet bağlantı noktasını endüstriyel ağ altyapısına bağlamak için standart RJ45 Ethernet kabloları kullanın.
5. Çevre Birimi Bağlantıları: USB çevre birimlerini veya seri iletişim cihazlarını, uygulama tasarımında belirtilen ilgili bağlantı noktalarına bağlayın.
6. Topraklama: İşletim güvenliğini sağlamak ve elektromanyetik paraziti en aza indirmek için üniteyi yerel elektrik yönetmeliklerine ve Siemens önerilerine uygun şekilde koruyucu toprak hattına bağlayın.
7. Çevresel Kontrol: Cihazın optimum performansını ve kullanım ömrünü korumak için çalışma ortamının belirtilen sıcaklık, nem ve titreşim sınırlarına uygun olduğundan emin olun.
