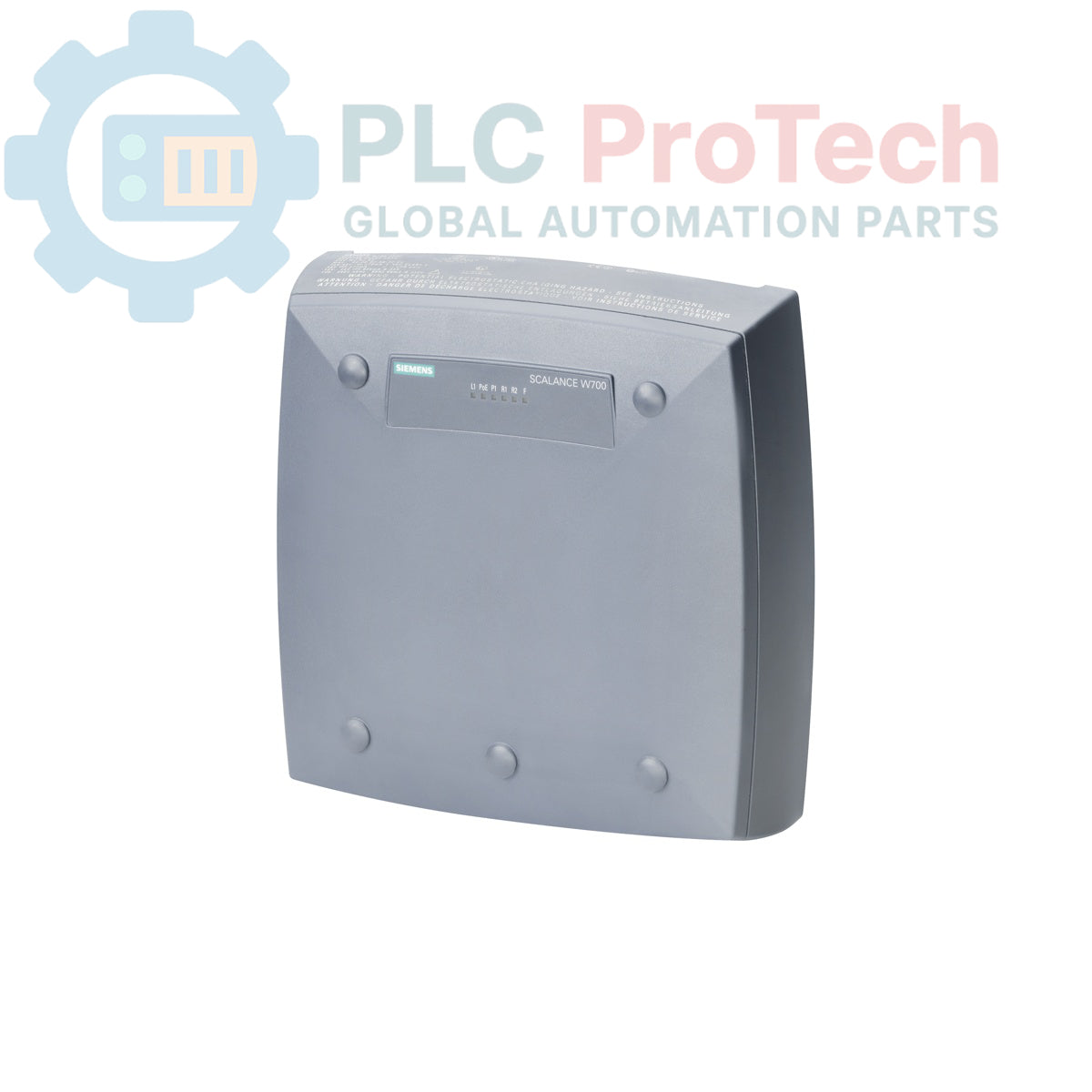

Siemens 6GK5786-2FC00-0AB0 SCALANCE W786-2 IWLAN Erişim Noktası

Açıklama

Siemens 6GK5786-2FC00-0AB0, sağlam endüstriyel kablosuz iletişim için tasarlanmış SCALANCE W786-2 RJ45 serisinden bir IWLAN Erişim Noktasıdır. Bu cihaz, iFeatures desteği ve anahtar fişi bulunan iki bağımsız radyo ile altı R-SMA anten bağlantı noktasına sahiptir. IEEE 802.11a/b/g/h/n kablosuz standartlarında, 2,4 GHz ve 5 GHz frekans bantlarının her ikisinde çalışarak radyo başına 450 Mbit/s brüt veri hızı sunar. Bağlantı seçenekleri arasında 1 Gbit/s'ye kadar hızları ve Power over Ethernet (PoE) desteğini sağlayan bir RJ45 bağlantı noktası bulunur. Güç seçenekleri arasında terminal bloğu üzerinden yedekli 24 V DC veya PS791-2AC güç kaynağıyla 110-230 V AC bulunur. IP65 koruma sınıfı ve -40 degC ila +60 degC çalışma sıcaklığı aralığı sayesinde zorlu endüstriyel ortamlar için uygundur. WPA2, 802.11i ve 802.11e gibi güvenlik protokolleri desteklenir ve cihaz EAPN-W2-RJ-E3 kimliğiyle sertifikalandırılmıştır. MPCIE-R1-ABGN-U3 modülünü içerir ve ABD gibi bölgelerde çalışmak üzere tasarlanmıştır.

Özellikler

• IWLAN Erişim Noktası işlevselliği
• SCALANCE W786-2 RJ45 serisi
• Artırılmış kapasite için çift radyo çalışması
• Esnek anten yapılandırması için altı R-SMA anten bağlantı noktası
• Anahtar fişi üzerinden iFeatures desteği
• IEEE 802.11a/b/g/h/n kablosuz standartlarını destekler
• 2,4 GHz ve 5 GHz frekans bantlarında çalışır
• Radyo başına 450 Mbit/s brüt veri hızı
• 1 Gbit/s'ye kadar hız destekleyen bir RJ45 Ethernet bağlantı noktası
• Entegre Power over Ethernet (PoE) desteği
• Terminal bloğu üzerinden yedekli 24 V DC güç kaynağı desteği
• Harici PS791-2AC üzerinden 110-230 V AC güç kaynağı seçeneği
• Zorlu ortamlar için IP65 koruma sınıfı
• Geniş çalışma sıcaklığı aralığı: -40 degC ila +60 degC
• WPA2/802.11i/e güvenlik protokolleri
• MPCIE-R1-ABGN-U3 modülünü içerir

Uygulamalar

Siemens 6GK5786-2FC00-0AB0 IWLAN Erişim Noktası, sağlam ve güvenilir kablosuz iletişim gerektiren çok çeşitli endüstriyel uygulamalar için uygundur. Tipik kullanım alanları şunlardır:

• Endüstriyel otomasyon ve kontrol sistemleri
• Zorlu fabrika ortamlarında kablosuz ağ iletişimi
• IP65 sınıfı sayesinde dış mekân ve yarı dış mekân kurulumları
• Lojistik ve malzeme taşıma sistemleri
• Mobil ekipman iletişimi
• Güvenli ve kararlı kablosuz bağlantılar gerektiren proses endüstrisi uygulamaları

Teknik Özellikler

Bağlantılar / Arayüzler

• Anten Portları: Harici antenler için 6 x R-SMA konektörü.
• Ethernet Portu: Kablolu ağ bağlantısı ve Ethernet Üzerinden Güç (PoE) için 1 x RJ45 konektörü.
• Güç Kaynağı: Yedek 24 V DC girişi için klemens bloğu.
• Plug Yuvası: iFeatures key plug'ı için.

Kurulum Yönergeleri

1. Sistemin Enerjisini Kesme: Çalışmaya başlamadan önce kurulum alanına giden tüm güç bağlantılarının kesildiğinden emin olun.
2. Montaj: Erişim noktasını, çevresel koruma için IP65 derecesini dikkate alarak istenen konuma sağlam şekilde monte edin.
3. Anten Bağlantısı: Uygun R-SMA antenlerini belirlenmiş altı porta bağlayın. Hava koşullarına karşı sızdırmazlığı korumak için uygun tork uygulandığından emin olun.
4. Güç Bağlantısı (DC): 24 V DC işletimi için yedek güç kaynaklarını, doğru kutuplara dikkat ederek ürünle birlikte verilen klemens bloğuna bağlayın.
5. Güç Bağlantısı (AC): 110-230 V AC kullanıyorsanız harici PS791-2AC güç kaynağını talimatlarına uygun şekilde bağlayın, ardından çıkışını erişim noktasına bağlayın.
6. Ethernet Bağlantısı: RJ45 Ethernet kablosunu bağlayın. PoE kullanıyorsanız bağlı anahtarın veya enjektörün standartlara uygun PoE gücü sağladığından emin olun.
7. Key Plug Takma: iFeatures gerekiyorsa ilgili key plug'ı belirlenen yuvaya takın.
8. Topraklama: Elektriksel paraziti önlemek ve güvenliği sağlamak için erişim noktasının yerel elektrik kurallarına ve Siemens yönergelerine uygun şekilde doğru olarak topraklandığından emin olun.
9. Kablo Yönlendirme: Kabloları, konektörlerdeki gerilimi en aza indirecek ve geçerli olduğu durumlarda IP65 derecesini koruyacak şekilde yönlendirin.
10. Gücü Açma: Sisteme yeniden enerji verin ve çalışma durumu göstergelerini kontrol edin.
11. Yapılandırma: Erişim noktasının kablosuz ayarlarını, güvenlik protokollerini ve ağ parametrelerini uygulamanın gerektirdiği şekilde yapılandırın.

Uygunluk ve Sertifikalar

Siemens 6GK5786-2FC00-0AB0, EAPN-W2-RJ-E3 sertifika kimliğini taşır. Kullanıcılar, kendi bölgelerinde kablosuz iletişim cihazlarının kurulumu ve çalıştırılmasıyla ilgili tüm ulusal onaylara ve düzenlemelere uymalıdır.
