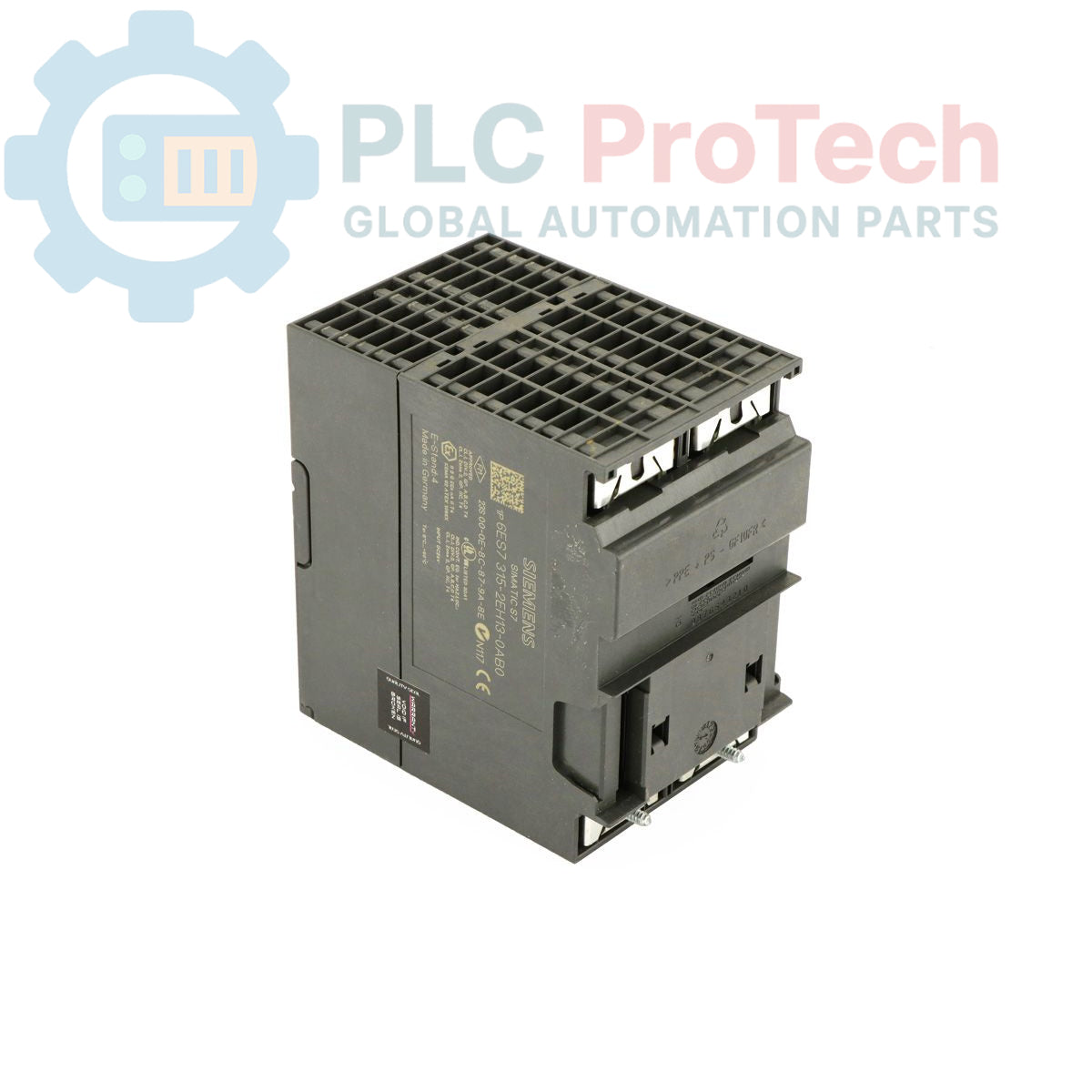

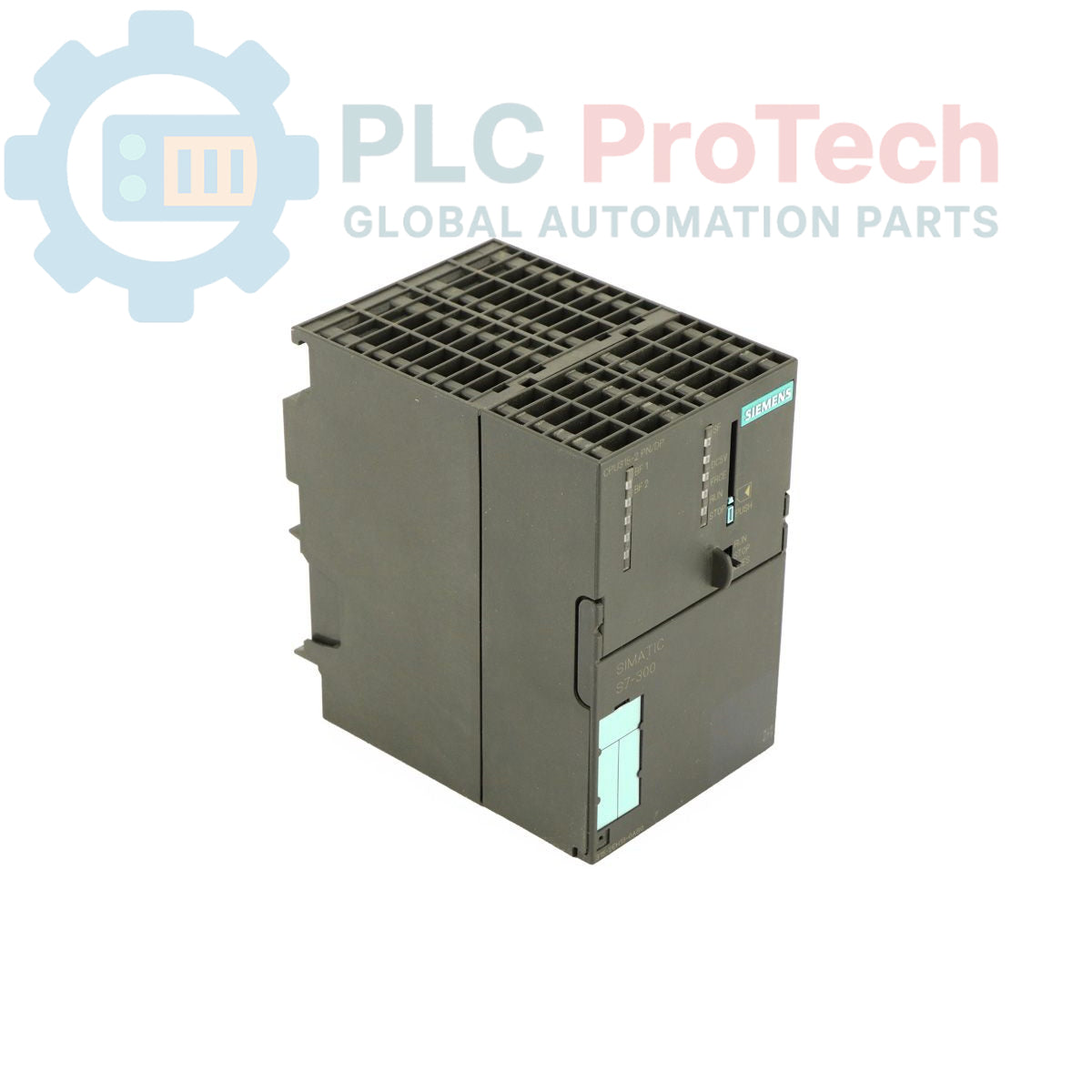

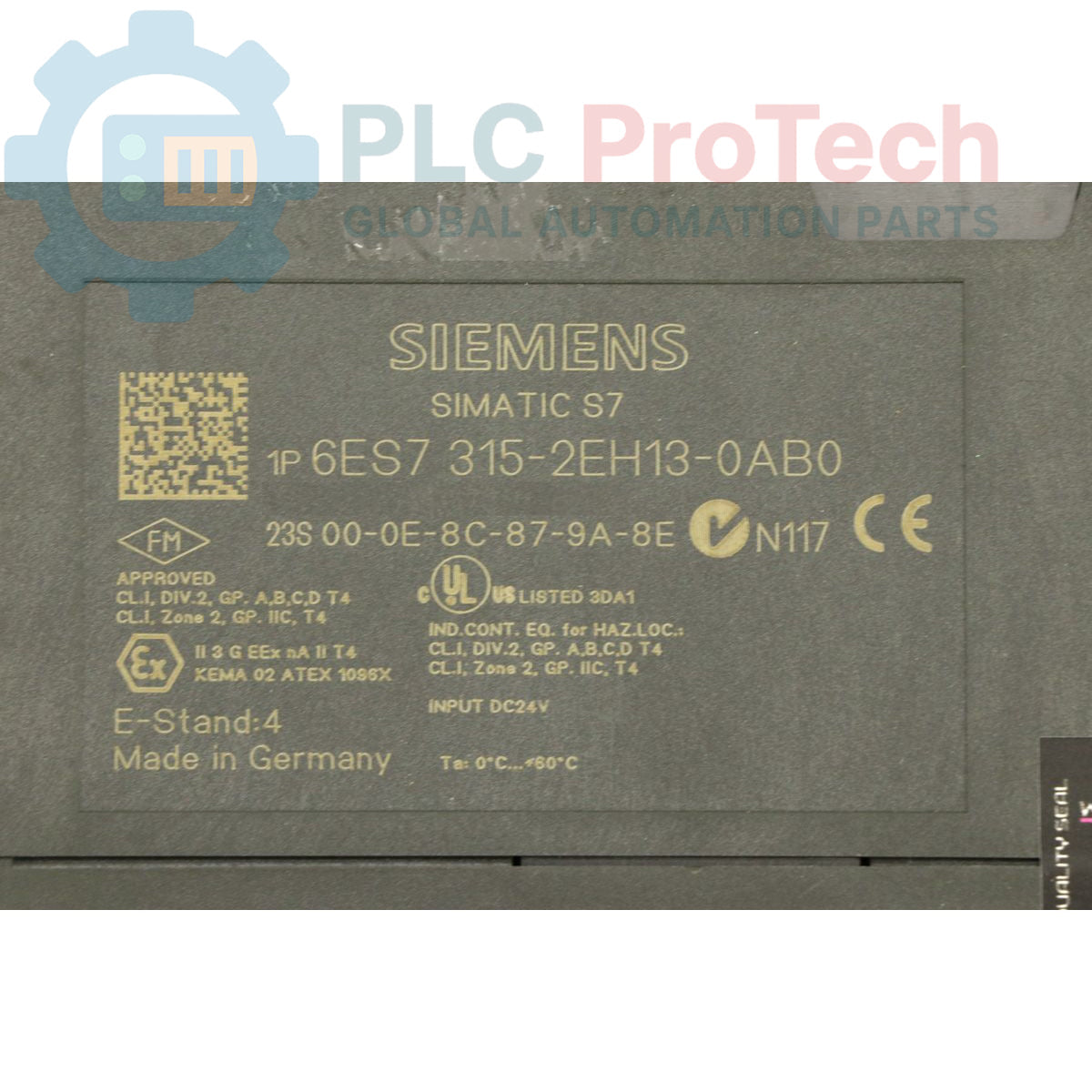

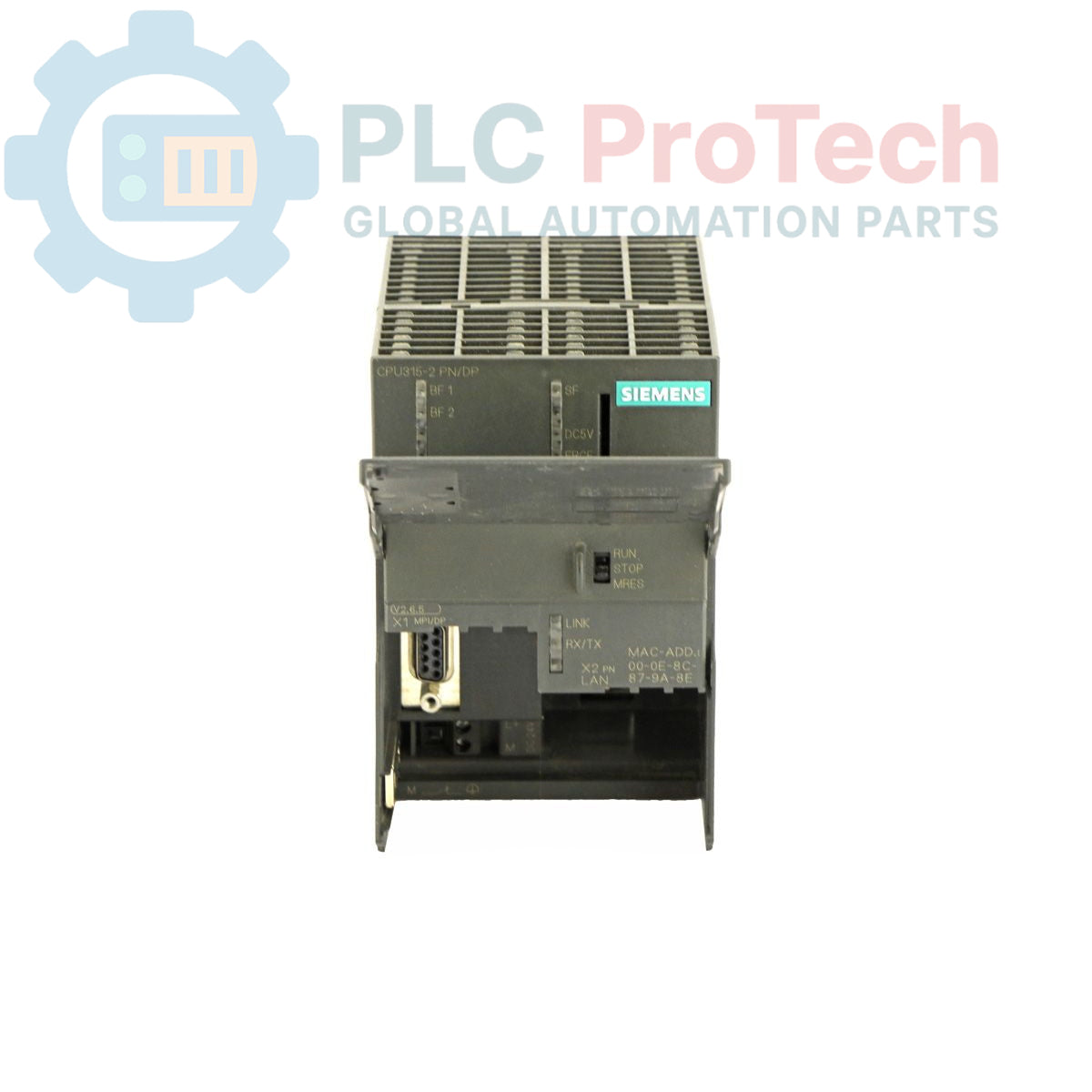

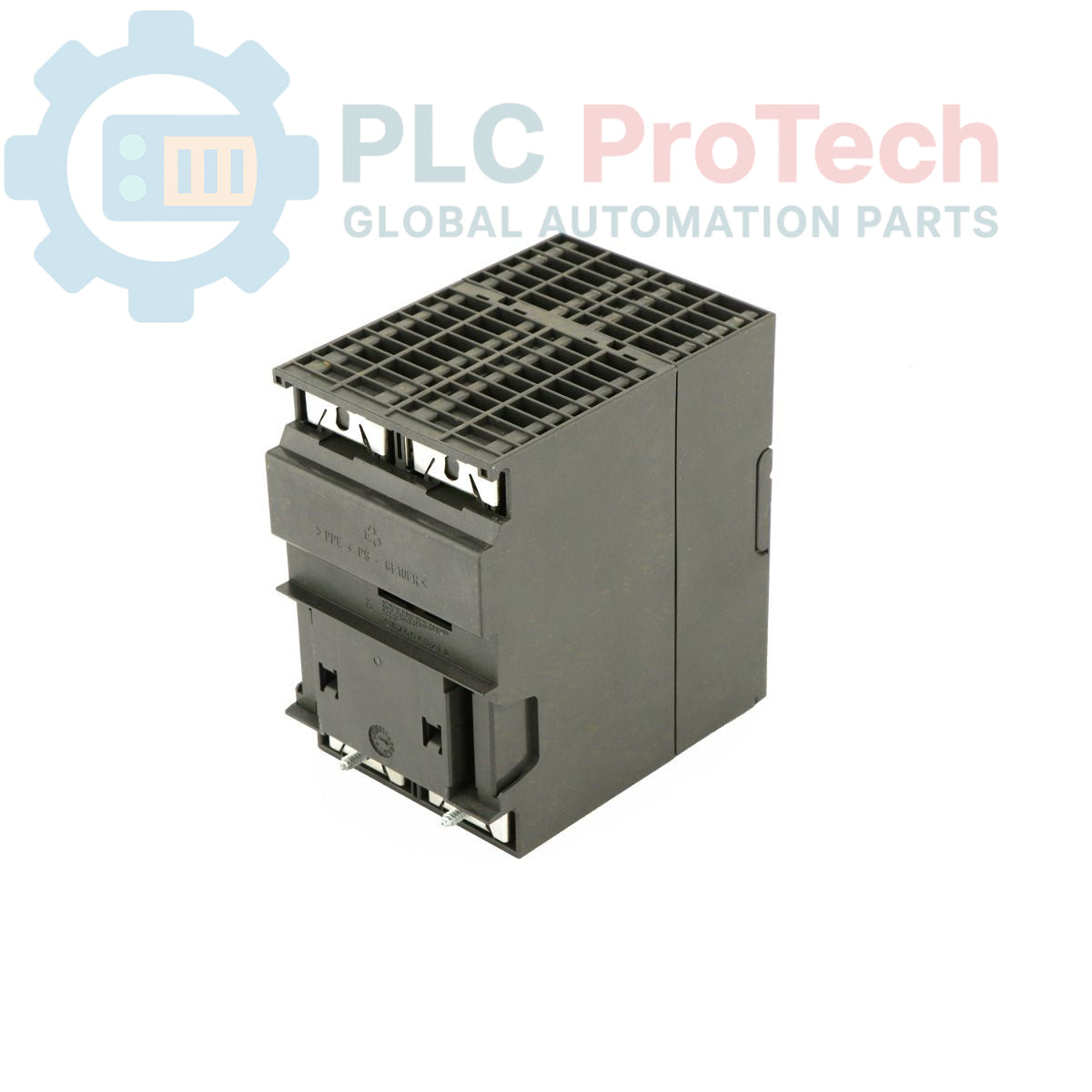

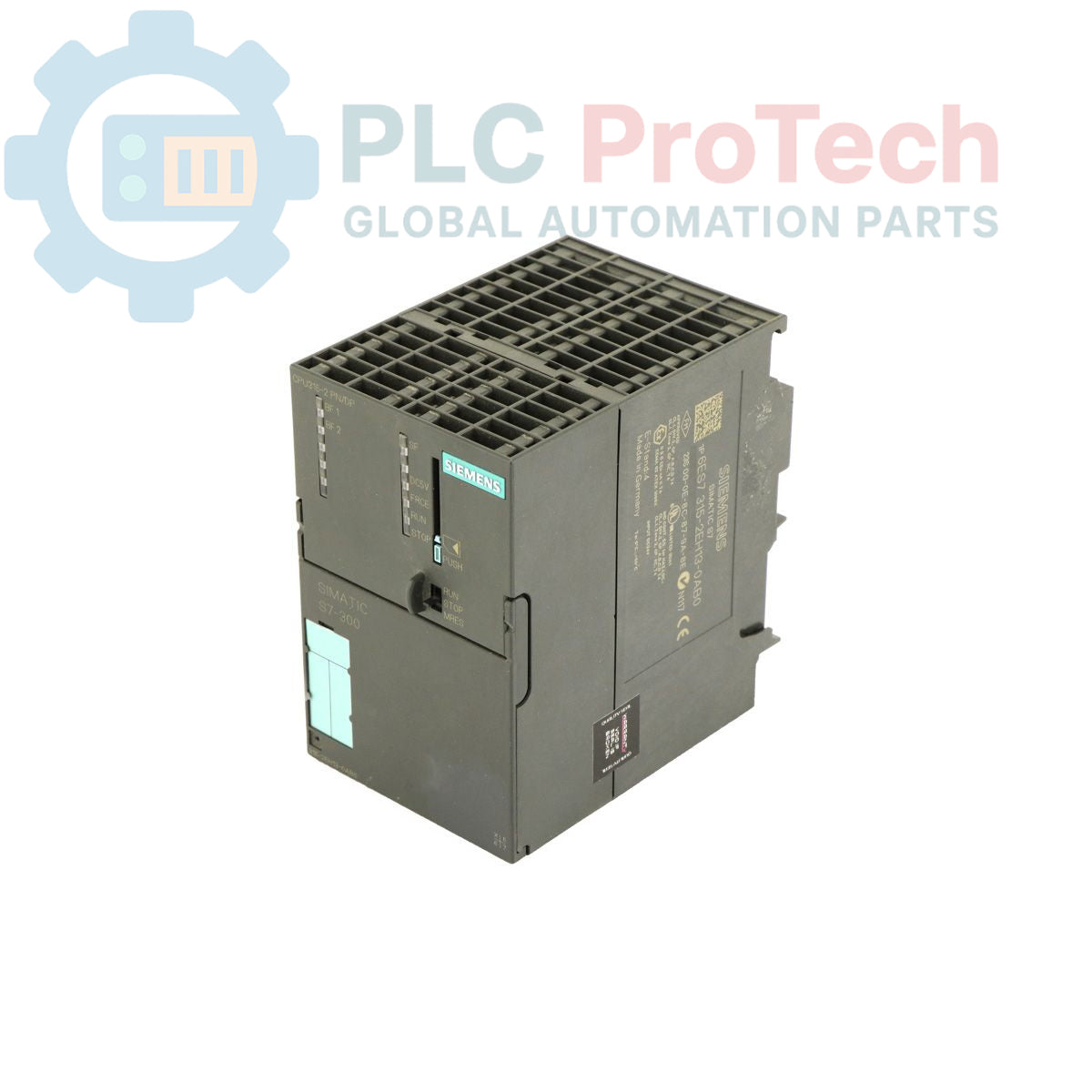

Siemens Simatic S7 6ES7315-2EH13-0AB0 Standart CPU'lar

Açıklama

6ES7315-2EH13-0AB0, 256 KB çalışma belleğine ve çift iletişim arayüzüne sahip SIMATIC S7-300 CPU 315-2 PN/DP merkezi işlem birimidir. Siemens tarafından üretilen bu PLC işlemcisi, orta ve büyük ölçekli üretim ortamlarında karmaşık kontrol mantığını yönetmek, otomasyon rutinlerini yürütmek ve endüstriyel ağ iletişimini gerçekleştirmek üzere tasarlanmıştır.

6ES7315-2EH13-0AB0, 12 Mbit/s'ye kadar MPI/DP destekleyen birinci arayüz ve yüksek hızlı endüstriyel ağ iletişimi için ikinci bir Ethernet PROFINET arayüzüyle donatılmıştır. 24 VDC güç kaynağıyla çalışan cihaz, kullanıcı programı ve veri depolama için harici bir Micro Memory Card gerektirir. Modülün ölçüleri 12.70 x 10.20 x 12.70 cm, ağırlığı ise 0.50 kg'dır. Belirlenmiş bir önceki modeli (6ES7315-2EG10-0AB0) ve sonraki modeli (6ES7315-2EH14-0AB0) bulunan kullanım ömrü sona ermiş bir ürün olarak, ağırlıklı olarak eski sistemlerin bakımı, donanım değişimi ve mevcut S7-300 kurulumlarında işletim sürekliliği için kullanılır.

Özellikler

• SIMATIC S7-300 CPU 315-2 PN/DP merkezi işlem birimi mimarisi
• Kullanıcı programları ve veriler için 256 KB entegre çalışma belleği
• Çift iletişim arayüzü: MPI/DP (12 Mbit/s'ye kadar) ve Ethernet PROFINET
• 24 VDC nominal besleme gerilimiyle çalışma
• Program depolama ve veri saklama için Micro Memory Card gerektirir

Uygulamalar

• Orta ve büyük ölçekli endüstriyel otomasyon ve proses kontrol sistemleri
• Otomatik üretim hattı yönetimi
• Siemens S7-300 PLC kontrol panellerinin modernizasyonu ve bakımı
• PROFINET ve PROFIBUS ağ düğümlerinin koordinasyonu

Teknik Özellikler

Kurulum Talimatları

• S7-300 DIN ray profili üzerine 6ES7315-2EH13-0AB0 CPU'sunu monte etmeden veya sökmeden önce tüm raf güç kaynaklarının tamamen kapalı olduğundan emin olun.
• Sisteme güç vermeden önce programlanmış ve uyumlu bir Micro Memory Card'ı CPU'nun ön yuvasına sağlam şekilde takın.
• Donanım hasarını önlemek için doğru kutuplamayı doğrulayarak 24 VDC güç kaynağı hatlarını belirtilen terminallere bağlayın.
• Uygun ağ sonlandırması ve ekranlamayı sağlayarak MPI/DP kablolarını ve Ethernet PROFINET konnektörlerini ilgili bağlantı noktalarına güvenli şekilde takın.
