Manufacturer: Allen-Bradley
Product No.: 1769-OB8
Country of origin:United States
Product Type: Raqamli chiqish modullari
Payment: T/T, Western Union
Weight: 280g
Dimensions: 117.5 mm x 148 mm x 153 mm (D x H x W)
Shipping port: Xiamen
Warranty: 12 months

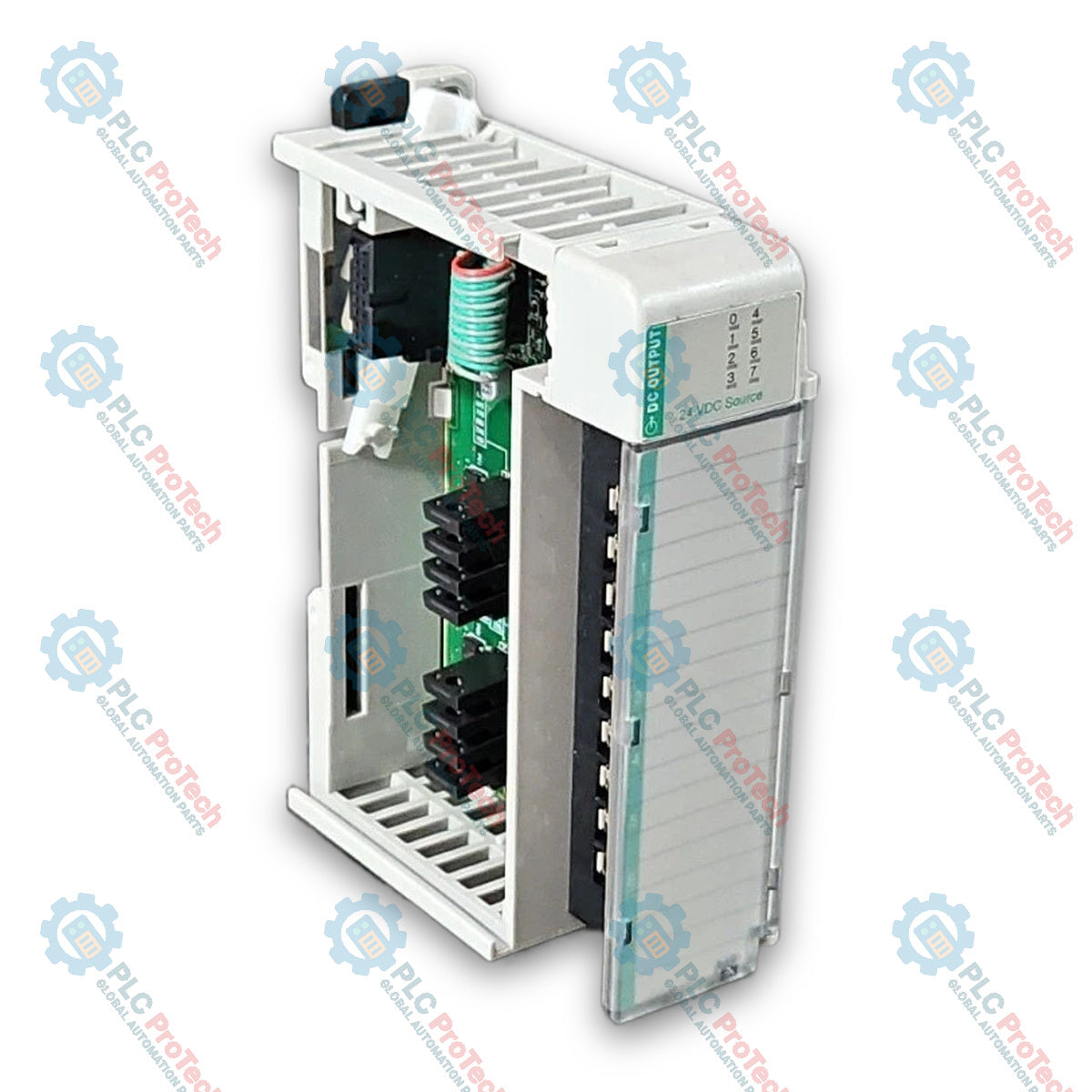

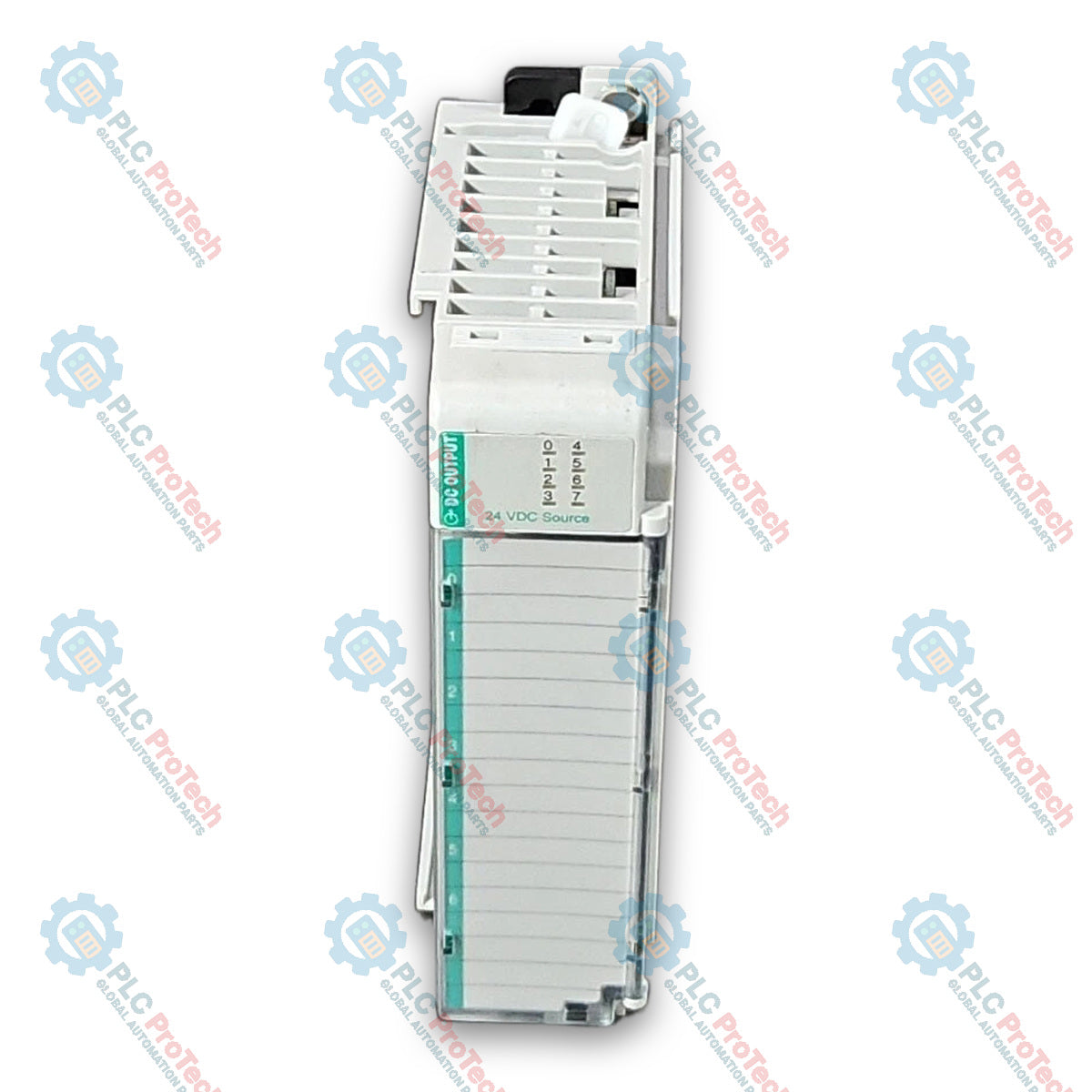

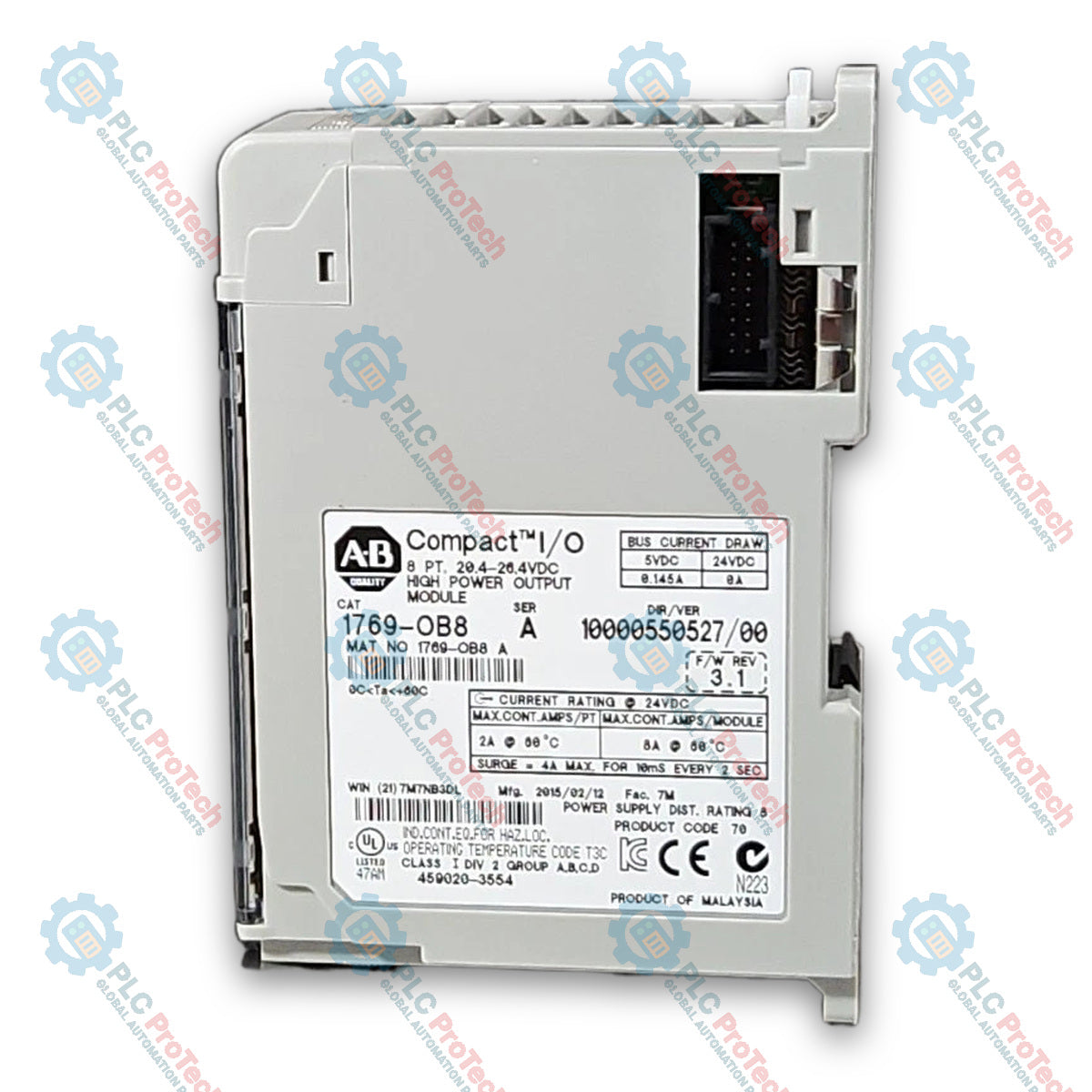

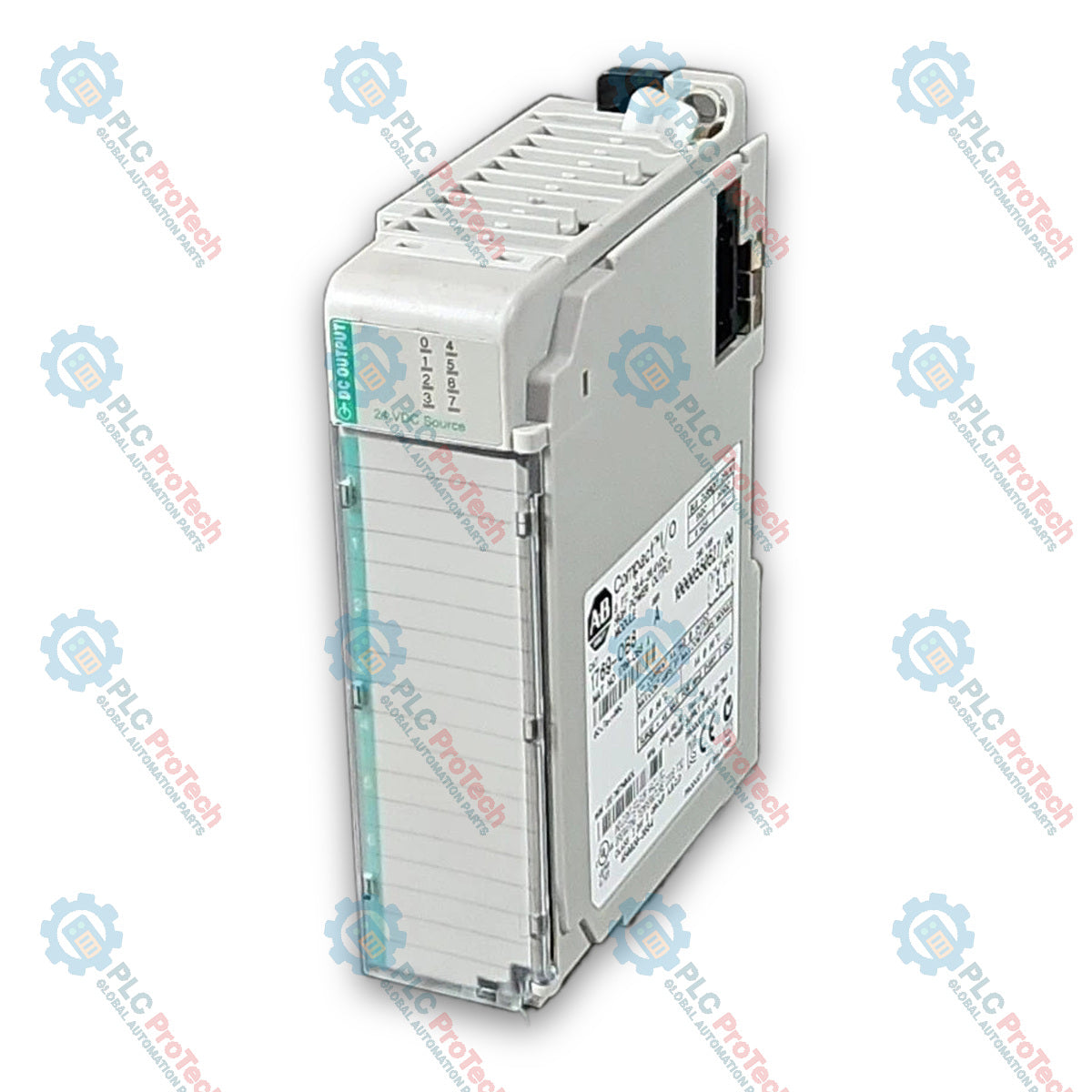

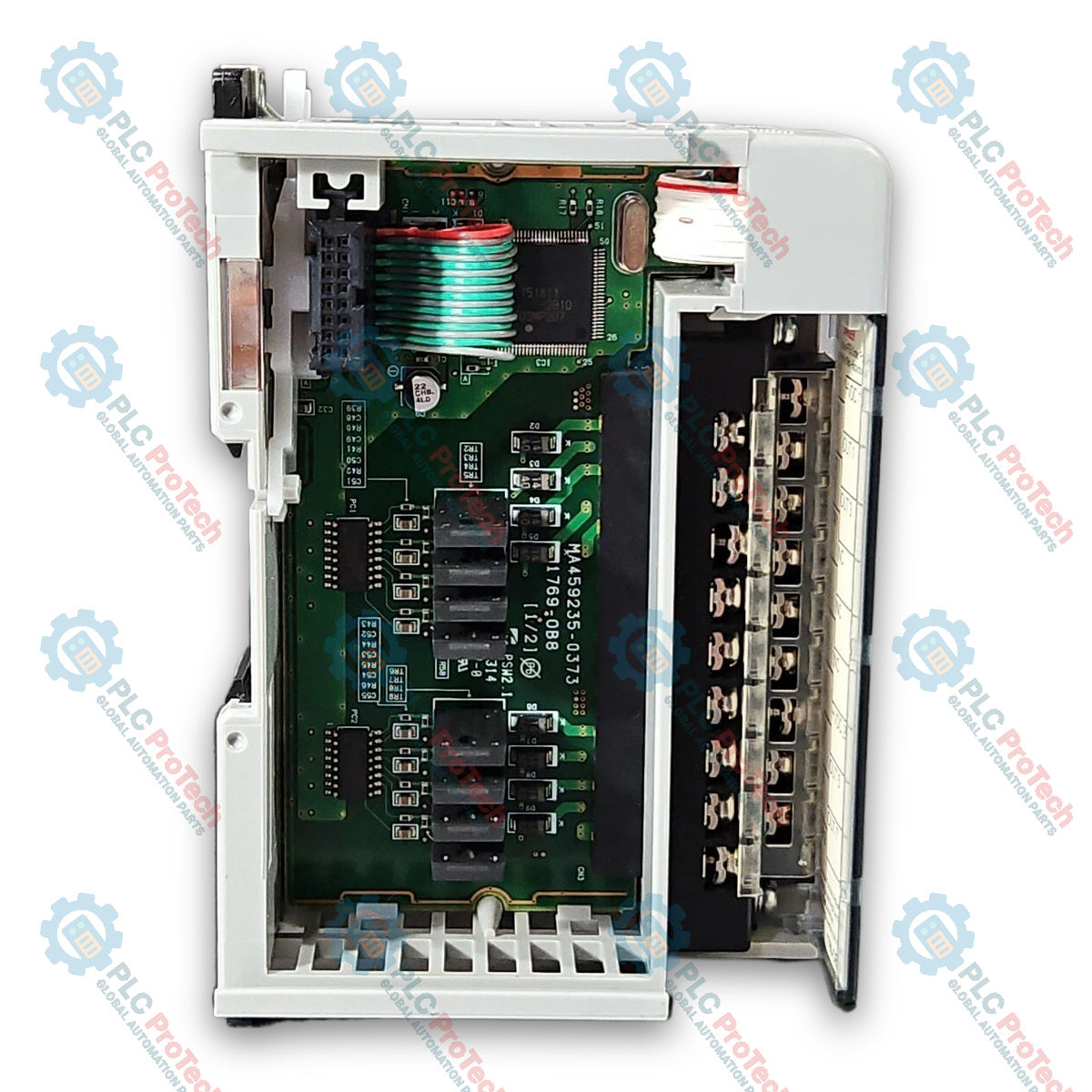

Allen-Bradley 1769-OB8 CompactLogix, MicroLogix 1200 va MicroLogix 1500 boshqaruv tizimlari tarkibidagi maydon qurilmalarini boshqarish uchun mo‘ljallangan ixcham qattiq holatli, yuqori tokli 24 V doimiy tok manba beruvchi chiqish modulidir. Ikki izolyatsiyalangan guruhga bo‘lingan 8 ta yuqori quvvatli chiqish kanaliga ega 1769-OB8 relelar, solenoidlar va indikatorlar kabi manfiy qutbga ulanadigan maydon yuklamalarini doimiy tok bilan ta’minlaydi. Qurilma tizimning dastur va nosozlik holatlariga o‘tishi uchun oxirgi holatni saqlash va foydalanuvchi belgilagan xavfsiz holat xatti-harakatlarini sozlash imkonini beradi.
8 ta yuqori tokli qattiq holatli manba beruvchi chiqish kanalini ta’minlaydi.
Ikki izolyatsiyalangan guruhga (0–3-chi chiqishlar va 4–7-chi chiqishlar) bo‘lingan, mustaqil umumiy ulanishlarga ega.
Dastur va nosozlik rejimlari uchun So‘nggi holatni saqlash hamda Foydalanuvchi belgilagan xavfsiz holat mantiqini sozlash imkonini beradi.
Kanal holatini kuzatish uchun alohida K/Ch diagnostika LED indikatorlari bilan jihozlangan.
Yechib olinadigan, barmoqlar uchun xavfsiz klemma blokidan (RTB) hamda foydalanuvchi identifikatsiyasi uchun yoziladigan yorliqdan foydalanadi.
Yuqori tokli 24 V doimiy tok solenoidlari, aktuatorlari va boshqaruv relelarini ishga tushirish.
Avtomatlashtirilgan mashinalardagi diskret maydon indikatorlari va signalizatsiya qurilmalarini kommutatsiya qilish.
CompactLogix yoki MicroLogix kontrollerlarini sanoat maydon qurilmalari bilan ulash.
| Parametr | Spetsifikatsiya |
| Ishlab chiqaruvchi | Allen-Bradley |
| Model | 1769-OB8 |
| Ishlab chiqarilgan mamlakat | Malayziya |
| Modul turi | Ixcham qattiq holatli 24 V doimiy tok manba beruvchi yuqori tokli chiqish moduli |
| Chiqishlar soni | 8 ta kanal |
| Chiqish signali / Ishlash kuchlanishi diapazoni | 20.4 V doimiy tokdan 26.4 V doimiy tokka qadar (manba beruvchi) |
| Kuchlanish toifasi | 24 V doimiy tok |
| Har bir nuqta uchun uzluksiz tok (maks.) | 60 °C (140 °F) da 2.0 A |
| Har bir modul uchun uzluksiz tok (maks.) | 60 °C (140 °F) da 8.0 A |
| Zarbaviy tok (maks.) | 4.0 A (10 ms davomida har 2 soniyada bir marta takrorlanishi mumkin) |
| Yoqilgan holat toki (min.) | 1.0 mA |
| O‘chirilgan holatdagi sizib chiqish toki (maks.) | 26.4 V doimiy tokda 1.0 mA |
| Yoqilgan holatdagi kuchlanish pasayishi (maks.) | 2.0 A da 1.0 V doimiy tok |
| Signal kechikishi (maks.) - Qarshilik yuklamasi | Yoqilish = 0.1 ms; o‘chirilish = 1.0 ms, 60 °C da maksimal yuklama (2 A); 60 °C da minimal yuklama (1 mA) uchun 1.5 ms |
| Shina toki sarfi (maks.) | 5 V doimiy tokda 145 mA (0.725 Vt) |
| Issiqlik tarqalishi | Jami 2.20 Vatt |
| Elektr ta’minoti masofasi ko‘rsatkichi | 8 ta modul |
| Izolyatsiya kuchlanishi | 1 soniya davomida 1200V AC yoki 1 soniya davomida 1697V DC (75V DC ish kuchlanishi) |
| Izolyatsiyalangan guruhlar | 1-guruh: 0–3-chi chiqishlar (DC COM 1); 2-guruh: 4–7-chi chiqishlar (DC COM 2) |
| Ishlash harorati | 0 degC dan +60 degC gacha (32 degF dan +140 degF gacha) |
| Saqlash harorati | -40 degC dan +85 degC gacha (-40 degF dan +185 degF gacha) |
| Ishlash namligi | 5% dan 95% gacha, kondensatsiyasiz |
| Ishlash balandligi | 2000 metr (6561 fut) |
| O‘lchamlari (B x E x Ch) | 118 mm x 35 mm x 87 mm (o‘rnatish quloqchalari bilan balandligi 138 mm) |
| Taxminiy jo‘natish og‘irligi | 280 g (0.61 funt) |
| Klemma | Funksiya |
| +VDC 1 | 1-guruh uchun tashqi +24V doimiy tok quvvat manbai kirishi (0–3-chi chiqishlar) |
| OUT 0 | 0-chi chiqish kanali |
| OUT 1 | 1-chi chiqish kanali |
| OUT 2 | 2-chi chiqish kanali |
| OUT 3 | 3-chi chiqish kanali |
| DC COM 1 | 1-guruh uchun doimiy tok umumiy ulanishi |
| NC | Ulanish yo‘q |
| +VDC 2 | 2-guruh uchun tashqi +24V doimiy tok quvvat manbai kirishi (4–7-chi chiqishlar) |
| OUT 4 | 4-chi chiqish kanali |
| OUT 5 | 5-chi chiqish kanali |
| OUT 6 | 6-chi chiqish kanali |
| OUT 7 | 7-chi chiqish kanali |
| DC COM 2 | 2-guruh uchun doimiy tok umumiy ulanishi |
Korpusga qo‘yiladigan talablar: Ochiq turdagi uskunani Ifloslanish darajasi 2 bo‘lgan sanoat muhitlari uchun mos korpus ichiga o‘rnating.
Tizimni yig‘ish: Qo‘shni modullarni yuqori/pastki til va ariqcha uyalaridan foydalanib mahkamlang, shina ulagichlarini tekislang va shina dastagini chap tomonga to‘liq qulflang.
Ulash: Ketma-ket aloqa shinasining uchini 1769-ECR yoki 1769-ECL o‘ng yoki chap uchki qopqog‘i yordamida yoping.
O‘rnatish oralig‘i: To‘g‘ri shamollatish uchun barcha tomonlarda 50 mm (2 in.) bo‘shliq qoldiring.
DIN relsiga / panelga o‘rnatish: Ikkita M4 yoki #8 vint yordamida panelga mahkamlang yoki $35\times7.5\text{ mm}$ yoki $35\times15\text{ mm}$ DIN relslariga o‘rnating.
Sim ulash momenti: Klemma vintlarini 0.68 Nm (6 in-lbs) va RTB mahkamlash vintlarini 0.46 Nm (4.1 in-lbs) moment bilan torting.
UL 508 bo‘yicha ro‘yxatdan o‘tgan
CSA C22.2 No. 142 bo‘yicha C-UL sertifikatiga ega
Barcha tegishli direktivalar bo‘yicha CE talablariga muvofiq
C-Tick talablariga muvofiq
I sinf, 2-bo‘linma, A, B, C, D guruhlari xavfli joylari (UL 1604, CSA C22.2 No. 213 bo‘yicha C-UL)
