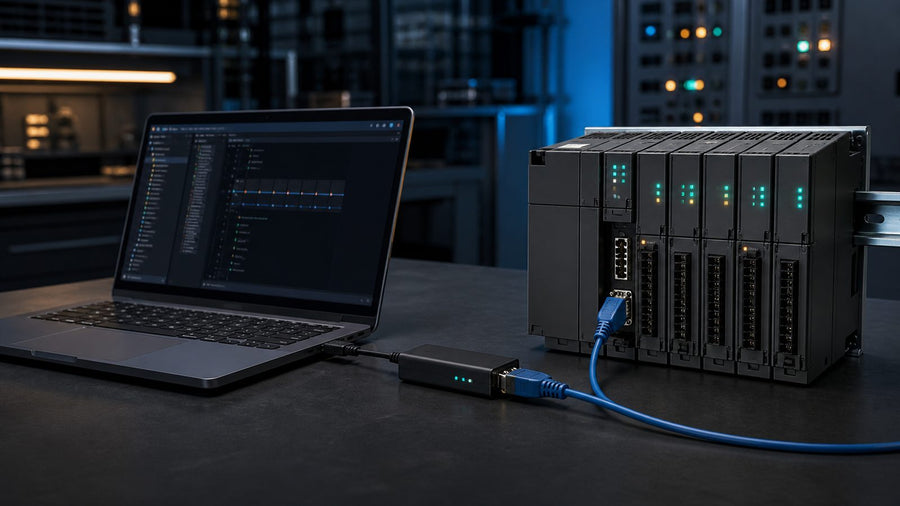

Kết nối máy tính xách tay hiện đại với SLC 500 DH-485 và DF1

Việc kết nối một máy tính xách tay hiện đại với hệ thống SLC 500 bắt đầu bằng việc xác định bộ điều khiển, cổng kết nối, giao diện điện và giao thức. USB chỉ là phương thức truyền ở phía máy tính. Cáp USB hoặc đầu chuyển đổi dạng phích cắm không chuyển đổi EtherNet/IP, DF1, DH-485 hoặc DH+ lẫn nhau, ngay cả khi hai đầu nối có hình dạng vật lý tương tự.

Hãy xác định giao thức và sơ đồ chân cổng trước khi kết nối máy tính bảo trì với mạng cũ đang vận hành.

Xác định chính xác bộ xử lý và kênh

Đọc mã sản phẩm của bộ xử lý và kiểm tra nhãn các kênh. Hệ thống SLC 5/01 và 5/02 thường cung cấp DH-485 thông qua cổng lập trình. SLC 5/03 hoặc 5/04 có thể sử dụng Kênh 0 cho các giao thức nối tiếp tùy theo cấu hình, trong khi SLC 5/04 cũng cung cấp một kênh DH+. SLC 5/05 bổ sung Ethernet, nhưng kênh nối tiếp của nó vẫn yêu cầu đúng giao thức và cáp.

Không được suy đoán rằng một đầu nối có hình dạng RJ45 là Ethernet. Các cổng lập trình Allen-Bradley đời cũ có thể truyền tín hiệu DH-485 và có sơ đồ chân điện khác nhau. Việc kết nối bộ chuyển mạch Ethernet, card mạng của máy tính xách tay hoặc cáp chưa được kiểm chứng có thể làm gián đoạn liên lạc hoặc gây hư hỏng thiết bị. Hãy sử dụng nhãn bộ điều khiển, bản vẽ được phê duyệt và Tài liệu hướng dẫn sử dụng phần cứng dạng mô-đun SLC 500 để xác nhận giao diện.

Phân biệt DH-485 với DF1

DH-485 là mạng truyền thẻ điều khiển với nhiều trạm được đánh địa chỉ. Máy tính lập trình tham gia mạng phải sử dụng giao diện tương thích và địa chỉ nút duy nhất. DF1 là giao thức nối tiếp có thể được cấu hình cho kết nối điểm-điểm hoặc mạng, với tốc độ baud, bit chẵn lẻ, kiểm tra lỗi, địa chỉ trạm và cơ chế bắt tay được xác định. Bộ chuyển đổi USB sang RS-232 thông dụng có thể cung cấp kết nối nối tiếp về mặt điện cho DF1, nhưng không triển khai DH-485.

Rockwell xác định 1747-UIC là bộ chuyển đổi giao diện USB sang DH-485. Kết nối cụ thể vẫn phụ thuộc vào việc giao diện được nối với cổng bộ xử lý, bộ ghép nối 1747-AIC hay một điểm mạng được hỗ trợ khác. Hãy xác minh vị trí công tắc giao diện, mã sản phẩm cáp, yêu cầu trình điều khiển và địa chỉ mạng dựa trên tài liệu của thiết bị.

Xây dựng bộ dụng cụ bảo trì với các thành phần đã biết rõ

Một bộ dụng cụ đáng tin cậy bao gồm giao diện được phê duyệt, cáp bộ xử lý phù hợp, một cáp dự phòng đã được kiểm tra, các trình cài đặt trình điều khiển được lưu giữ theo chính sách phần mềm của cơ sở và hồ sơ cấu hình bằng văn bản. Dán nhãn cho từng cáp theo giao thức và điểm kết nối. Không nên mặc định rằng cáp hoạt động với một cổng nối tiếp MicroLogix sẽ phù hợp với mọi cổng SLC.

Đối với công việc với DF1, hãy sử dụng giao diện USB sang nối tiếp công nghiệp có trình điều khiển Windows được hỗ trợ trên máy tính xách tay bảo trì, sau đó kết hợp với cáp lập trình Allen-Bradley phù hợp hoặc sơ đồ chân đã được xác minh. Tránh sử dụng cáp sao chép không rõ nguồn gốc trên thiết bị sản xuất. Khả năng cách ly, mức tín hiệu, điều khiển hướng tự động và đặc tính trình điều khiển của chúng có thể không được công bố.

Chuẩn bị trước khi chạm vào mạng đang hoạt động

Ghi lại cấu hình trình điều khiển RSLinx Classic hiện có, sơ đồ nút mạng, tốc độ baud và mọi địa chỉ trạm lập trình đã biết. Kiểm tra xem một máy trạm kỹ thuật khác có đang sử dụng địa chỉ dự định cấp cho máy tính xách tay hay không. Trên DH-485, địa chỉ trùng lặp có thể gây ra hiện tượng duyệt mạng chập chờn hoặc mất liên lạc, khiến sự cố trông giống như cáp hỏng.

Nếu có thể, hãy cài đặt trình điều khiển và kiểm tra giao diện ngoài môi trường sản xuất. Xác nhận phân bổ thiết bị trong Windows và ngăn cài đặt quản lý nguồn tạm ngừng thiết bị USB trong lúc tải lên. Tuân thủ các quy định của cơ sở về phần mềm diệt vi-rút, phương tiện lưu trữ di động, cấp phép phần mềm và hệ điều hành được hỗ trợ; một phiên bản RSLinx cũ có thể không phù hợp với bản Windows mới.

Cấu hình RSLinx cho đúng giao thức thực tế

Đối với kết nối DF1, hãy chọn trình điều khiển DF1 nối tiếp, chọn đúng cổng COM và nhập các cài đặt khớp với kênh của bộ điều khiển. Tự động cấu hình có thể hữu ích trên liên kết điểm-điểm, nhưng không thể khắc phục cáp sai, giao diện điện sai hoặc kênh được cấu hình cho giao thức khác. Hãy ghi lại tốc độ baud, bit chẵn lẻ, kiểm tra lỗi và cài đặt trạm đã kết nối thành công thay vì liên tục dựa vào các lần tự động cấu hình.

Đối với kết nối 1747-UIC, hãy sử dụng đường dẫn trình điều khiển được chỉ định cho UIC và cấp một địa chỉ trạm DH-485 duy nhất. Xác nhận đèn báo của giao diện và duyệt mạng mà không lập tức mở hoặc tải xuống dự án. Khả năng hiển thị nút mạng ổn định theo thời gian là phép kiểm tra đáng tin cậy hơn một lần làm mới thành công.

Kết nối mà không tạo ra mối nguy cho hệ thống điều khiển

Xin phép theo quy trình thay đổi của cơ sở và đưa máy vào trạng thái bảo trì cần thiết. Kiểm tra đầu nối và cáp trước khi cắm. Tránh ngắt một đường trục DH-485 hoặc bộ ghép nối chỉ để tạo chỗ cho máy tính xách tay, trừ khi đã hiểu rõ cấu trúc liên kết và sự gián đoạn mạng có thể xảy ra.

Kết nối lập trình có thể cho phép chỉnh sửa trực tuyến, thay đổi chế độ, ghi dữ liệu và tải chương trình xuống. Trước tiên hãy duyệt và tải chương trình lên. So sánh logic đã tải lên với tệp ngoại tuyến được phê duyệt trước khi quyết định bản nào là bản chuẩn. Không được tải xuống một tệp lưu trữ tiện tay chỉ vì liên lạc đã được khôi phục.

Chẩn đoán theo từng lớp

Nếu không phát hiện được giao diện, hãy kiểm tra nguồn USB, trạng thái trình điều khiển Windows, tình trạng cáp và phân bổ cổng COM. Nếu RSLinx mở được trình điều khiển nhưng không hiển thị nút mạng, hãy xác minh giao thức, địa chỉ trạm, tốc độ baud, chế độ giao diện, nguồn của bộ ghép nối và hệ thống dây mạng. Nếu việc duyệt mạng chập chờn, hãy tìm các nút DH-485 trùng địa chỉ, vấn đề nối đất, đầu cuối kém, đầu nối hỏng hoặc bộ chuyển đổi máy tính xách tay chuyển sang trạng thái tiết kiệm năng lượng.

Nếu tự động cấu hình DF1 thất bại, hãy xác nhận rằng kênh của bộ điều khiển thực sự được đặt cho DF1 và không có cấu hình modem hoặc bắt tay nào đang hoạt động. Nếu không có dự án hiện có, đừng thử đoán bằng cách lần lượt thay đổi mọi cài đặt trên bộ điều khiển đang chạy. Hãy sử dụng tài liệu đã biết hoặc một khoảng thời gian bảo trì có kiểm soát.

Kiểm chứng toàn bộ đường dẫn bảo trì

Hãy duyệt mạng trong vài phút, tải dự án lên và xác minh rằng liên lạc vẫn ổn định trong hoạt động mạng bình thường. Lưu cài đặt trình điều khiển RSLinx, số sê-ri giao diện, phiên bản trình điều khiển Windows, mã sản phẩm cáp, cổng bộ xử lý và địa chỉ nút mạng đã kết nối thành công. Kiểm tra cáp dự phòng trước khi đưa bộ dụng cụ trở lại kho.

Kế hoạch liên quan đến mạng đời cũ được trình bày trong hướng dẫn liên kết kỹ thuật Data Highway Plus. Các mô-đun thay thế và phụ tùng được phê duyệt có thể được sắp xếp thông qua bộ sưu tập Allen-Bradley.

Quan điểm biên tập của chúng tôi là phần cứng truy cập bảo trì thuộc về vòng đời của hệ thống điều khiển. Một giao diện đã biết rõ, các cáp được xác minh, cài đặt được lập tài liệu và quy trình so sánh ngoại tuyến sẽ ngăn một tác vụ kết nối mười phút kéo dài thời gian ngừng hoạt động hoặc làm thay đổi nhầm chương trình.
