Cần điều khiển công nghiệp tạo cảm giác trực quan vì một tay có thể thể hiện hướng và, trong thiết kế tỷ lệ, tốc độ hoặc lực. Sự tiện lợi đó có thể che khuất nhiệm vụ kỹ thuật thực sự. Cần điều khiển chỉ là thiết bị phát lệnh; chuyển động an toàn phụ thuộc vào toàn bộ chuỗi từ cảm biến và dây dẫn, qua logic PLC, các giới hạn của bộ truyền động, điều kiện cho phép, phản hồi, đến các chức năng bảo vệ độc lập của máy.

Thiết kế đáng tin cậy bắt đầu bằng việc xác định độ lệch cần điều khiển điều gì trong mọi trạng thái vận hành. Cùng một chuyển động về phía trước có thể yêu cầu di chuyển cần trục, chạy nhấp băng tải, định vị lại rô-bốt hoặc điều khiển dòng thủy lực. Những máy này có khoảng cách dừng, mối nguy do tải, yêu cầu phản hồi và quy tắc khởi động lại khác nhau. Chọn một tay cầm chắc chắn mà không xác định các hành vi đó sẽ tạo ra một giao diện bền bỉ nhưng gắn với một hệ thống điều khiển không rõ ràng.

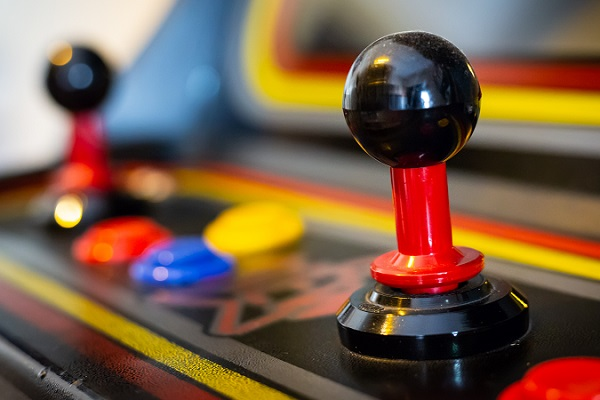

Hình dạng cơ khí, hành trình, cơ cấu hồi vị bằng lò xo và hình học tay cầm phải phù hợp với nhiệm vụ và môi trường của người vận hành.

Tách Lệnh Chuyển Động Khỏi Chức Năng An Toàn

Không nên xem lệnh thông thường từ cần điều khiển là mạch dừng khẩn cấp. Các tiếp điểm hướng, trục analog và giá trị vị trí truyền qua mạng thường đi vào hệ thống điều khiển tiêu chuẩn, nơi phần mềm áp dụng các liên động và cấu hình chuyển động. Dừng khẩn cấp, dừng bảo vệ, chức năng bảo vệ cửa chắn và các biện pháp giảm thiểu rủi ro khác cần có kiến trúc được lựa chọn dựa trên đánh giá rủi ro của máy và các tiêu chuẩn áp dụng.

Khái niệm điều khiển phải nêu rõ người vận hành có phải liên tục giữ cần điều khiển hay không, có cần thiết bị cho phép riêng hay không, và điều gì xảy ra khi mất liên lạc, phản hồi hoặc nguồn cấp. Cần điều khiển có lò xo hồi về giữa có thể yêu cầu giá trị bằng không khi được thả ra, nhưng dây dẫn bị đứt, tiếp điểm bị kẹt, cảm biến hỏng hoặc lỗi phần mềm có thể tạo ra một giá trị khác. Vì vậy, trạng thái trung tính phải được xác nhận thay vì mặc định là đúng.

Chọn Phương Pháp Cảm Biến Theo Lệnh Cần Thiết

Tiếp Điểm Rời Cho Các Hướng Được Xác Định

Cần điều khiển dạng tiếp điểm rời hoạt động như một nhóm công tắc chọn nhỏ gọn. Các tiếp điểm biểu thị những hướng như trái, phải, tiến và lùi. Các dòng sản phẩm của nhà cung cấp gồm cơ cấu nhấn nhả và duy trì, kiểu hai hoặc bốn vị trí, cùng các kết cấu lắp trên bảng điều khiển có cấp bảo vệ môi trường khác nhau. Những đặc tính đó phụ thuộc vào từng mẫu: không được áp dụng cấp bảo vệ chống xâm nhập ghi cho một mã sản phẩm vào toàn bộ dòng sản phẩm nếu chưa kiểm tra đúng thiết bị.

Điều khiển dạng rời phù hợp khi mỗi hướng hợp lệ tương ứng với một trạng thái máy xác định hoặc một tốc độ được chọn ở nơi khác. Phương pháp này dễ chẩn đoán và có thể sử dụng các đầu vào số tiêu chuẩn. Tuy vậy, thiết kế vẫn phải ngăn các lệnh mâu thuẫn. Nếu các tiếp điểm đối nghịch xuất hiện đồng thời, PLC phải từ chối chuyển động, đặt chẩn đoán lỗi và yêu cầu tín hiệu trở về trung tính trước khi chấp nhận lệnh mới.

Cụm cần điều khiển dạng rời sử dụng các trạng thái tiếp điểm để xác định hướng; phải kiểm tra sơ đồ thiết bị để xác nhận chính xác cách bố trí tiếp điểm.

Nối mỗi hướng vào một đầu vào được nhận dạng riêng khi cần chẩn đoán. Dùng chung dây hồi có thể tiết kiệm dây dẫn nhưng có thể che giấu lỗi chung. Hãy xác nhận điện áp đầu vào, dòng điện duy trì tiếp điểm, định mức tiếp điểm, chiều dài cáp và biện pháp chống xung điện. Có thể cần dùng vỏ chống nhiễu hoặc đi dây riêng khi ở gần bộ truyền động và công tắc tơ, mặc dù chống nhiễu không thể khắc phục một mạch đầu vào không phù hợp.

Bố trí tiếp điểm bốn hướng phải được lập tài liệu dưới dạng các điểm PLC riêng lẻ, bao gồm dây chung và trạng thái trung tính.

Cảm Biến Tỷ Lệ Cho Chuyển Động Biến Đổi

Cần điều khiển tỷ lệ tạo ra một giá trị liên quan đến độ dịch chuyển hoặc lực tác động. Chiết áp đơn giản và quen thuộc, nhưng tiếp điểm trượt của chúng là bộ phận bị mài mòn. Thiết kế hiệu ứng Hall đo vị trí từ tính mà không cần cần gạt tiếp xúc, ngày càng phổ biến ở những nơi yêu cầu tuổi thọ, khả năng chống nhiễm bẩn hoặc độ lặp lại cao. Các thiết kế quang học, cảm ứng, dựa trên biến dạng và mã hóa số phục vụ những yêu cầu chuyên biệt.

Định dạng đầu ra quan trọng không kém nguyên lý cảm biến. Cần điều khiển có thể cung cấp điện áp tỷ lệ, tín hiệu dòng điện, hai kênh bổ sung, giá trị qua bus trường hoặc giao diện riêng của nhà sản xuất. Không được giả định mọi cần analog đều là thiết bị 0–10 V hoặc vị trí giữa luôn chính xác bằng một nửa thang đo. Hãy đọc dữ liệu của mẫu để kiểm tra dung sai nguồn cấp, phạm vi đầu ra, dung sai vị trí giữa, tải, băng thông, sơ đồ chân đầu nối và hành vi khi xảy ra lỗi.

Cảm biến Hall không tiếp xúc có thể giảm mài mòn cơ khí, nhưng hệ thống điều khiển vẫn cần chẩn đoán phạm vi và tính hợp lý của tín hiệu.

Thiết Kế Toàn Bộ Chuỗi Tín Hiệu Analog

Phối hợp đầu ra của cần điều khiển với mô-đun đầu vào về cả điện học và giá trị số. Hãy kiểm tra giới hạn chế độ chung, cách ly, trở kháng đầu vào, cách đấu đầu cuối vỏ chống nhiễu, nối đất và việc tín hiệu có dùng chung nguồn với công tắc hoặc đèn báo hay không. Nút nhấn gắn trên tay cầm có thể có các tiếp điểm cần điện áp khác với mạch điện tử của trục. Tuyệt đối không nối cầu các mạch đó chỉ vì chúng dùng chung một đầu nối.

Chuyển đổi số đếm đầu vào thô thành lệnh chuẩn hóa, sau đó áp dụng vùng chết được lập tài liệu quanh vị trí trung tính. Vùng chết phải đủ lớn để hấp thụ dung sai vị trí giữa và nhiễu, nhưng đủ nhỏ để vẫn duy trì khả năng điều khiển. Bên ngoài vùng này, hãy ánh xạ lại phần hành trình còn lại để lệnh bắt đầu tăng êm thay vì nhảy đột ngột. Sử dụng các giới hạn tăng tốc, giảm tốc và tốc độ tối đa riêng ở tầng phía sau; cần điều khiển chỉ nên yêu cầu chuyển động, không được bỏ qua vùng vận hành an toàn của bộ truyền động.

Các đầu nối nguồn cấp, đầu ra trục, điểm tham chiếu và công tắc tùy chọn có thể thuộc những mạch đầu vào khác nhau và phải được kiểm tra riêng.

Chẩn đoán phải nhận biết các giá trị thấp hơn và cao hơn dải tín hiệu hợp lệ, một trục bị cố định trong khi có chuyển động cơ học, nhiễu quá mức, tổ hợp không hợp lý giữa các kênh dự phòng và sự không khớp giữa lệnh với phản hồi của máy. Khi có hai kênh, hãy so sánh theo mối quan hệ được xác định thay vì chỉ lấy trung bình. Giá trị chẩn đoán phải buộc hệ thống phản hồi theo cách xác định và hiển thị cho nhân viên bảo trì.

Biến Đầu Vào Thành Hành Vi PLC Có Thể Dự Đoán

Sử dụng một máy trạng thái lệnh nhỏ thay vì rải các tiếp điểm cần điều khiển trong logic chuyển động. Máy trạng thái có thể thực thi việc chọn chế độ, xác thực người vận hành, các điều kiện cho phép, xác nhận trung tính, loại trừ hướng và thời gian chờ sau khi mất liên lạc. Máy này phải xuất bản một lệnh được định nghĩa rõ ràng cho tầng chuyển động và một trạng thái chẩn đoán cho HMI hoặc máy tính công nghiệp.

Yêu cầu chuyển qua trạng thái trung tính sau khi cấp nguồn, dừng khẩn cấp, dừng bảo vệ, thay đổi chế độ hoặc đặt lại lỗi. Điều này ngăn lệnh đang được giữ hoặc bị lỗi khởi động lại chuyển động ngay khi các điều kiện cho phép được khôi phục. Nếu cố ý sử dụng cần điều khiển duy trì, hãy xác định một thao tác khởi động lại có chủ đích riêng. Với cần điều khiển nối mạng, hãy bao gồm tuổi của tin nhắn, thông tin số thứ tự hoặc nhịp tim và thời gian chờ xác định.

Phản hồi vị trí vẫn thiết yếu khi chuyển động có thể bị kẹt, chạy mất kiểm soát hoặc gặp vật cản. So sánh hướng được yêu cầu với vận tốc thực tế, giới hạn hành trình và trạng thái bộ truyền động. Nền tảng PLC hoặc PAC phải từ chối chuyển động khi phản hồi mâu thuẫn với lệnh vượt quá khoảng trễ có cơ sở, trong khi hệ thống an toàn xử lý các mối nguy theo đánh giá rủi ro.

Đưa Lệnh Của Người Vận Hành Vào Vận Hành Thử Như Một Hệ Thống

Kiểm Tra Cơ Khí Và Môi Trường

Kiểm tra độ cứng vững của giá lắp, độ kín của ủng bảo vệ, khả năng giảm lực căng đầu nối, khoảng hở tay cầm, việc sử dụng găng tay, tư thế người vận hành và lực hồi về giữa. Xác nhận nhãn vẫn không gây nhầm lẫn từ vị trí vận hành thông thường. Các thử nghiệm môi trường phải phản ánh việc rửa bằng nước, bụi, dầu, nhiệt độ, rung động và chất tẩy rửa dự kiến thay vì chỉ dựa vào tuyên bố chung về kết cấu công nghiệp.

Kiểm Tra Mọi Trạng Thái Điện

Ghi lại các giá trị trung tính và cuối hành trình cho từng trục, sau đó kiểm tra các trục chéo và chuyển động chéo chậm. Ngắt mạch và tạo ngắn mạch cho từng mạch tín hiệu có thể tiếp cận trong điều kiện được kiểm soát để chứng minh khả năng chẩn đoán. Với thiết bị rời, hãy tác động các hướng đối nghịch và mô phỏng tiếp điểm bị hàn dính. Với thiết bị tỷ lệ, hãy xác nhận độ trôi vị trí giữa sau khi làm ấm và lặp lại việc hiệu chuẩn khi đã lắp cáp sử dụng trong sản xuất.

Kiểm Tra Logic Khởi Động Lại Và Lỗi

Giữ cần điều khiển lệch khỏi vị trí giữa trong khi cấp nguồn, đặt lại lỗi, thay đổi chế độ và khôi phục điều kiện cho phép. Chuyển động phải tiếp tục bị khóa cho đến khi thực hiện đúng chuỗi trung tính và cho phép cần thiết. Ngắt riêng liên lạc và phản hồi. Xác nhận thông báo HMI nhận diện đúng điều kiện lỗi mà không khuyến khích người vận hành liên tục đặt lại hệ thống trong một mối nguy dai dẳng.

Xu Hướng Ngành Là Chẩn Đoán Tốt Hơn

Ngành cần điều khiển công nghiệp đang hướng đến cảm biến không tiếp xúc, đầu ra dự phòng, tính năng phát hiện bàn tay, đường cong phản hồi có thể lập trình và chẩn đoán số. Những khả năng này có thể cải thiện tính sẵn sàng, đặc biệt trên máy di động và hệ thống thao tác từ xa, nhưng cũng chuyển công việc chạy thử từ các kiểm tra thông mạch đơn giản sang cấu hình, an ninh mạng, kiểm soát phiên bản và xác thực tín hiệu.

Quan điểm biên tập của chúng tôi là cần điều khiển phải được chỉ định như một phần của kiến trúc lệnh của con người, không phải mua như một công tắc độc lập. Thiết kế tốt nhất làm rõ trạng thái trung tính, hướng, độ lớn, trạng thái cho phép, chẩn đoán và hành vi khởi động lại từ các đầu nối thiết bị đến lệnh chuyển động cuối cùng. Sự rõ ràng đó mang lại khả năng điều khiển trực quan cho người vận hành mà không yêu cầu một linh kiện phải gánh trách nhiệm an toàn mà nó chưa bao giờ được thiết kế để thực hiện.
