Bộ nguồn công suất ghép đôi SGCT 1500 amp Allen-Bradley 81001-451-62-R

Tổng quan sản phẩm và chuyển mạch trung thế

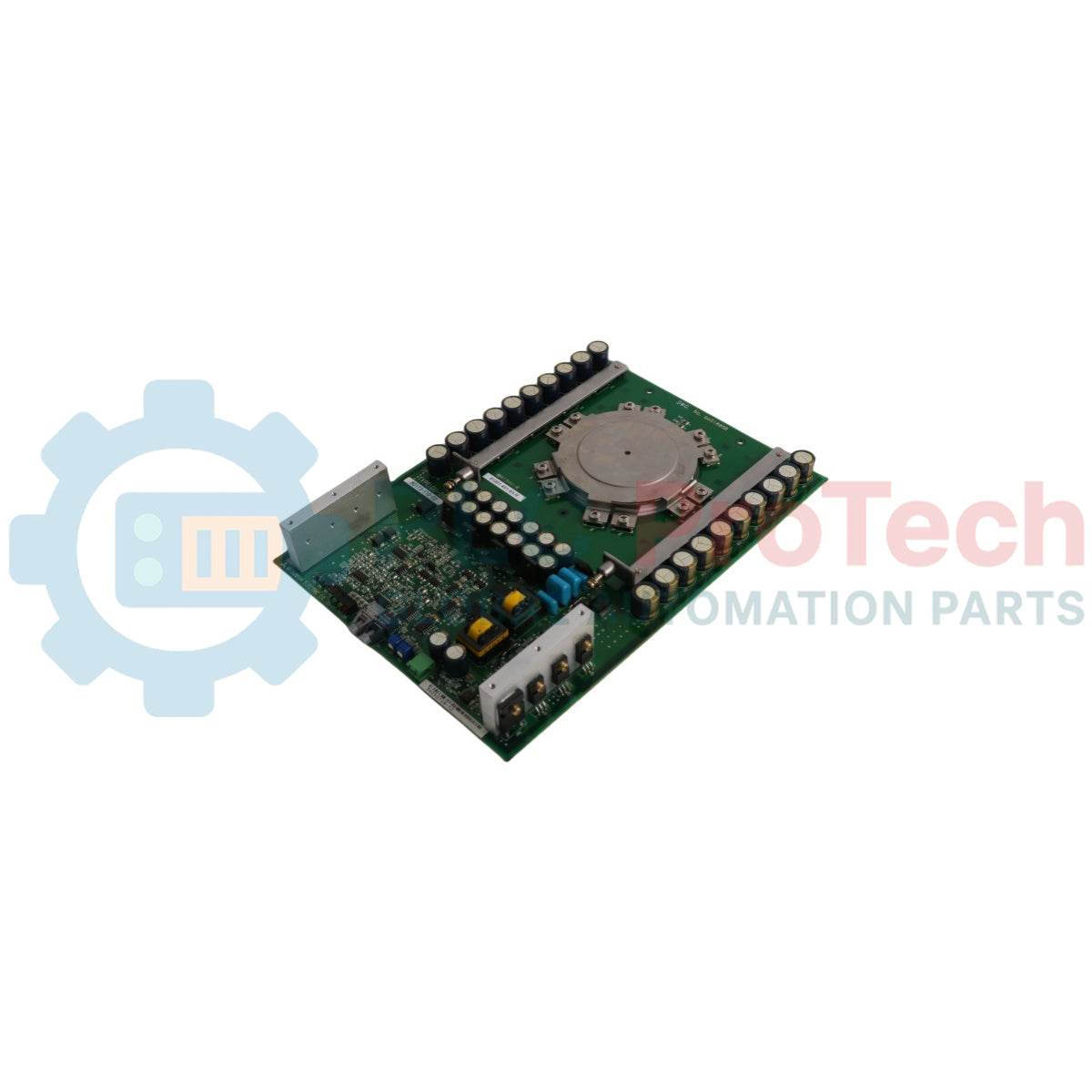

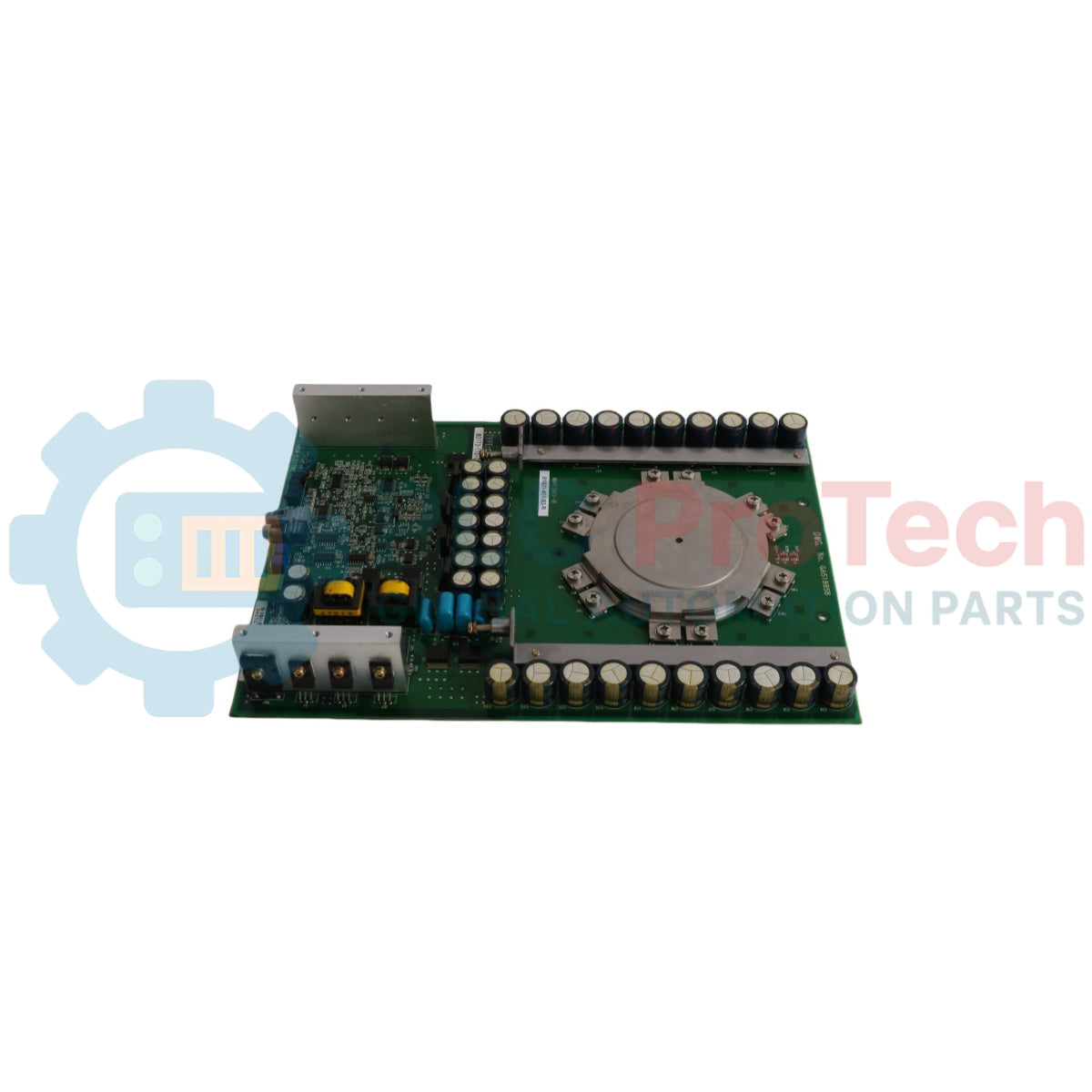

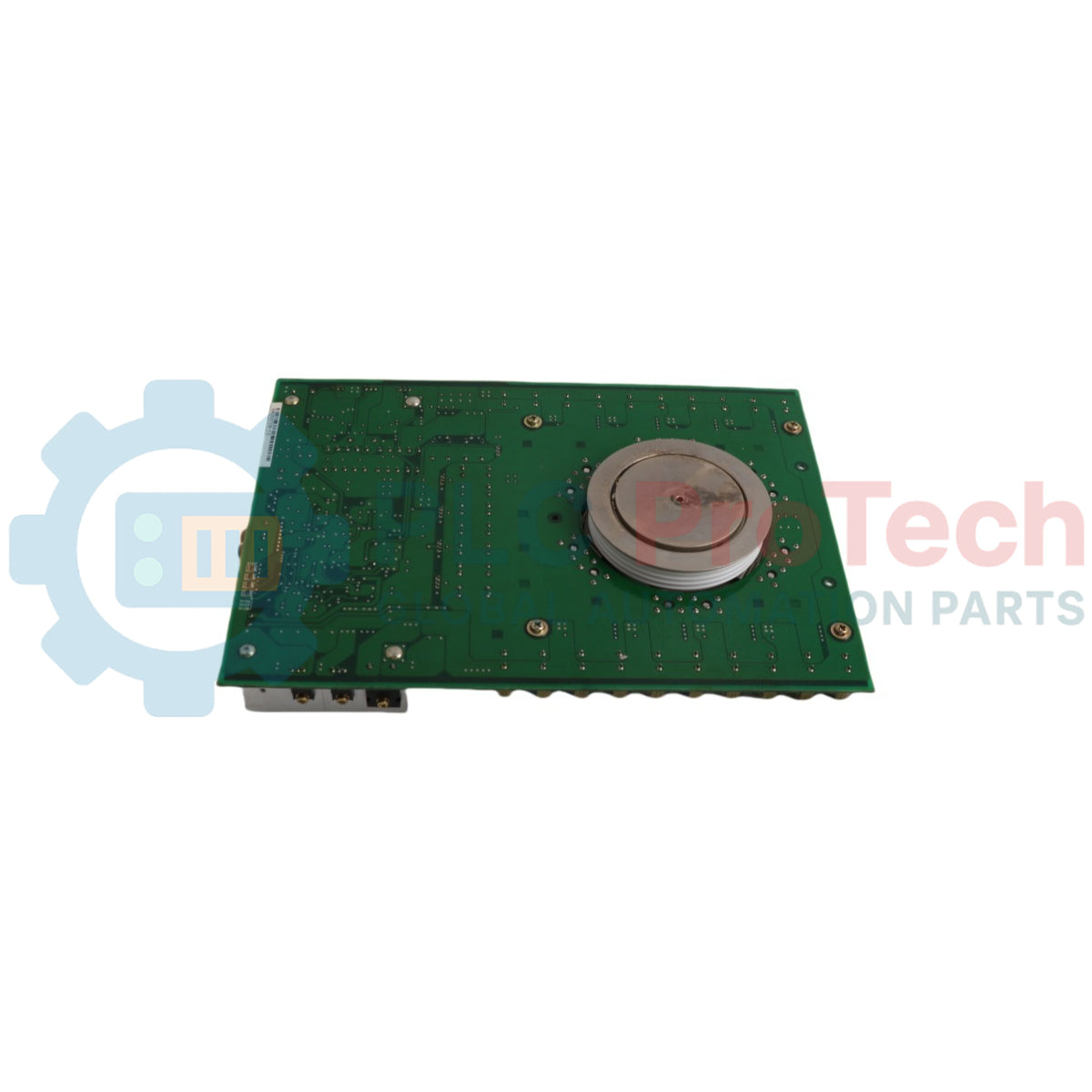

81001-451-62-R (8100145162R) là bộ ghép cặp thyristor chuyển mạch bằng cổng đối xứng (SGCT) cấp công nghiệp, độ chính xác cao, được thiết kế để sử dụng trong các bộ biến tần tần số biến đổi (VFD) trung thế công suất cao Allen-Bradley PowerFlex 7000. Với định mức 1500 Ampe, bộ này là cụm bán dẫn công suất quan trọng, đảm nhiệm việc chuyển mạch nhanh năng lượng điện trong các phần nghịch lưu hoặc chỉnh lưu của bộ truyền động. Hậu tố "-R" biểu thị Bộ ghép cặp, nghĩa là các bán dẫn này đã được kiểm tra tại nhà máy và nhóm lại dựa trên những đặc tính điện cụ thể (chẳng hạn như sụt áp thuận và thời gian tắt). Việc ghép cặp này rất cần thiết để phân chia dòng điện cân bằng trong các mạch công suất cao, bảo đảm không có thiết bị đơn lẻ nào phải chịu tải quá mức, điều có thể dẫn đến hỏng sớm và thời gian ngừng hệ thống.

Kiến trúc phần cứng và nguyên lý nhiệt

Bộ 81001-451-62-R được thiết kế để lắp theo kiểu "Press-Pack", trong đó các linh kiện bán dẫn được kẹp giữa những bộ tản nhiệt hiệu suất cao dưới áp lực lớn.

• Thyristor chuyển mạch bằng cổng đối xứng (SGCT): Một cải tiến chuyên dụng của thyristor GTO, kết hợp tổn hao dẫn thấp của thyristor với khả năng chuyển mạch nhanh của IGBT.

• Các thông số được ghép cặp: Các thiết bị trong bộ này được ghép đôi để bảo đảm đặc tính V_f (Điện áp thuận) và Q_rr (Điện tích phục hồi ngược) gần như giống hệt nhau. Điều này ngăn hiện tượng "hút dòng" trong các chu kỳ chuyển mạch tốc độ cao.

• Tương thích với mạch điều khiển cổng tích hợp: Được thiết kế để kết nối trực tiếp với các bo mạch điều khiển cổng của bộ truyền động, bảo đảm kiểm soát chính xác các quá trình quá độ khi bật và tắt.

• Khả năng xử lý dòng điện cao: Có thể chịu dòng điện liên tục 1500 Ampe, với điều kiện cụm linh kiện được duy trì trong giới hạn áp lực kẹp và giới hạn nhiệt quy định.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Tại sao cần "Bộ ghép cặp" thay vì mua từng SGCT riêng lẻ?

Trong các bộ truyền động công suất cao, nhiều linh kiện bán dẫn thường hoạt động song song hoặc trong các cấu hình cầu phức tạp. Nếu các linh kiện có sai khác dù rất nhỏ về "điện trở" khi dẫn điện, dòng điện sẽ tự nhiên đi nhiều hơn qua đường có điện trở thấp nhất. Nếu không được ghép cặp, một SGCT sẽ nóng lên nhanh hơn đáng kể so với các linh kiện khác, gây ra hỏng cục bộ và thường dẫn đến lỗi "lan truyền" nghiêm trọng trên toàn bộ ngăn công suất.

Làm thế nào để kiểm tra tình trạng của SGCT tại hiện trường?

Kiểm tra điện trở cơ bản có thể phát hiện tình trạng ngắn mạch hoàn toàn (Giữa cổng và catốt hoặc giữa anốt và catốt). Tuy nhiên, vì đây là các thiết bị công suất cao, tình trạng thực sự chỉ có thể được xác định bằng cách đo dòng kích cổng và kiểm tra dòng rò ở điện áp cao bằng thiết bị kiểm tra chuyên dụng.

Tôi có thể trộn bộ Series A với bộ Series B không?

Điều này hoàn toàn không được khuyến nghị. Luôn thay thế bộ SGCT bằng đúng phiên bản và nhóm ghép cặp được ghi trong tài liệu gốc của bộ truyền động để duy trì sự cân bằng dòng điện theo thiết kế.

Quy trình kỹ thuật và lắp đặt

• Áp lực kẹp: 81001-451-62-R phải được lắp đặt bằng kẹp áp lực đã hiệu chuẩn. Áp lực không đủ sẽ dẫn đến điện trở điện và nhiệt cao, trong khi áp lực quá lớn có thể làm nứt tấm silicon bên trong "hockey puck". Tham khảo hướng dẫn sử dụng PowerFlex 7000 để biết yêu cầu mô-men xoắn cụ thể theo Kilo-Newton (kN).

• Chuẩn bị bề mặt: Các bề mặt tiếp xúc của bộ tản nhiệt phải được đánh bóng đến độ hoàn thiện như gương. Bôi một lớp mỏng, đồng đều mỡ tản nhiệt có độ dẫn nhiệt cao (chẳng hạn như Dow Corning 340) để bảo đảm truyền nhiệt tối ưu.

• Căn chỉnh mạch điều khiển cổng: Bảo đảm các dây cổng ngắn nhất có thể và được kết nối chắc chắn. Điện cảm trong dây dẫn cổng có thể gây "dao động", dẫn đến chuyển mạch không ổn định và khiến thiết bị tắt ngoài ý muốn.

Ưu điểm kỹ thuật

Bộ ghép cặp 81001-451-62-R là tiêu chuẩn vàng về mật độ công suất. Nhờ sử dụng công nghệ SGCT, Allen-Bradley có thể thiết kế các VFD nhỏ gọn và hiệu quả hơn so với các hệ thống GTO đời cũ. Định mức dòng điện cao 1500 Ampe cho phép các bộ này điều khiển những động cơ công suất lớn trong các ngành khai khoáng, xử lý nước, dầu khí với tổn hao dẫn điện tối thiểu. Quy trình ghép cặp nghiêm ngặt bảo đảm bộ truyền động PowerFlex 7000 duy trì danh tiếng về độ tin cậy vượt trội, cung cấp nhiều năm vận hành trong những ứng dụng mà chi phí của chỉ một giờ ngừng hoạt động có thể cao hơn chính chi phí của bộ truyền động.
