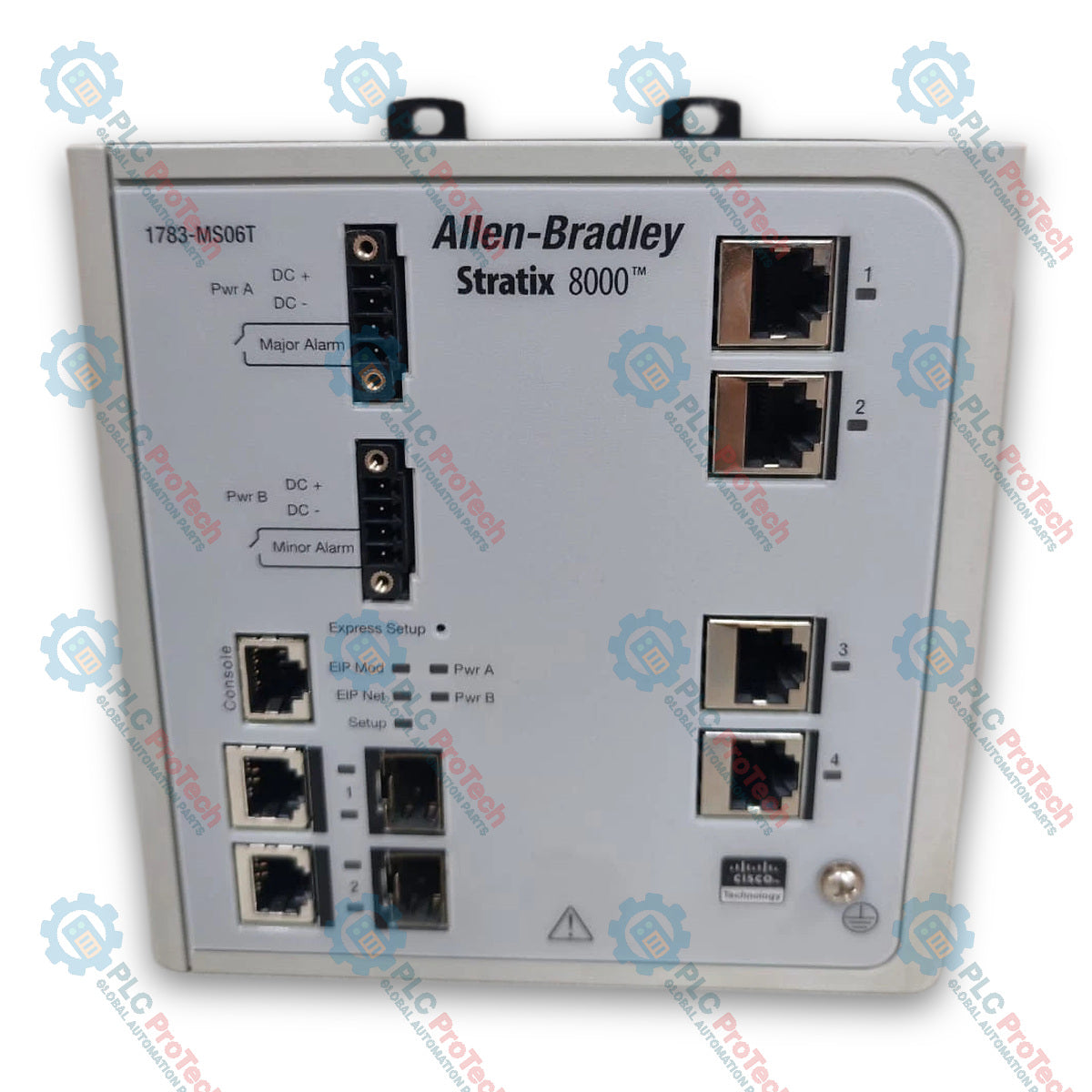

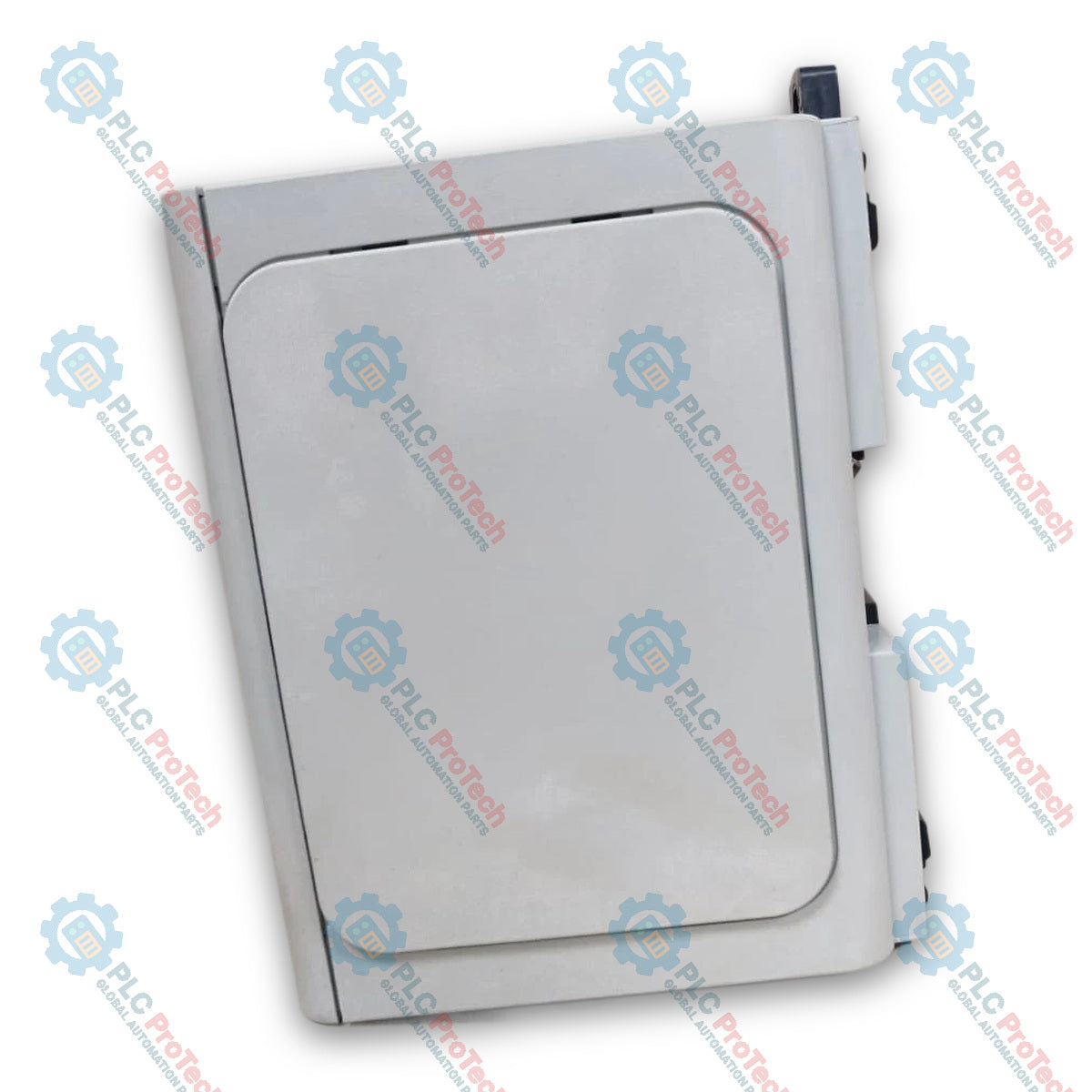

Bộ chuyển mạch quản lý Allen-Bradley 1783-MS06T Stratix 8000 6 cổng

SKU 1783-MS06T

Còn hàng
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1783-MS06T

  • Country of origin:Hoa Kỳ

  • Product Type: Bộ chuyển mạch Ethernet được quản lý

  • Payment: T/T, Western Union

  • Weight: 1200g

  • Dimensions: 117.5 mm x 148 mm x 153 mm (D x H x W)

  • Shipping port: Xiamen

  • Warranty: 12 months

Mô tả

Allen-Bradley 1783-MS06T là switch Ethernet quản lý 6 cổng Layer 2 Stratix 8000, được thiết kế cho các ứng dụng mạng công nghiệp. Switch 1783-MS06T cung cấp kết nối an toàn, hiệu suất cao trong môi trường sàn nhà máy và mạng điều khiển công nghiệp.

Được thiết kế với vỏ kiểu mở, thiết bị hỗ trợ đầu vào nguồn DC trong khoảng từ 18 đến 60V DC (Class 2/SELV), với định mức đầu vào tối đa 2 A và công suất tiêu tán tối đa 15.7 W. Thiết bị có các đầu nối Ethernet RJ45 tuân thủ IEC 60603-7, hỗ trợ cáp tối thiểu Category 5e hoặc Category 5. Mô-đun cũng cung cấp khả năng cách ly cơ bản định mức 75V liên tục giữa nguồn và tiếp địa, nguồn với các kênh mạng và nguồn với các cổng cảnh báo.

Tính năng

  • Chức năng switch quản lý Layer 2 với 6 cổng Ethernet.
  • Đầu vào nguồn hoạt động định mức tối đa 2 A ở 18...60V DC, Class 2/SELV.
  • Công suất tiêu tán tối đa 15.7 W.
  • Đầu ra rơ-le cảnh báo định mức tối đa 1 A ở 30V DC, Class 2/SELV.
  • Kết nối Ethernet RJ45 sử dụng cáp Category 5e tối thiểu (TIA 568-B.1) hoặc Category 5 (ISO/IEC 24702).
  • Các đầu nối riêng cho nguồn DC, rơ-le cảnh báo và tiếp địa chức năng.
  • Vỏ kiểu mở với mã nhiệt độ T4 của Bắc Mỹ và IEC.
  • Tương thích với các mô-đun mở rộng Stratix tùy chọn (chẳng hạn như 1783-MX08T, 1783-MX08F, 1783-MX04S, 1783-MX08S, 1783-MX04E và 1783-MX04T04E).
  • Tương thích với các mô-đun SFP tùy chọn (1783-SFP100FX, 1783-SFP1GSX, 1783-SFP100LX, 1783-SFP1GLX) và thẻ nhớ (1783-RMCF, 1783-MCF).

Ứng dụng

  • Mạng điều khiển EtherNet/IP công nghiệp.
  • Tự động hóa sàn nhà máy và hệ thống điều khiển phân tán.
  • Môi trường công nghiệp khắc nghiệt cần dải nhiệt độ hoạt động rộng.

Thông số kỹ thuật

Danh mục Thông số kỹ thuật
Nhà sản xuất Allen-Bradley / Rockwell Automation
Kiểu máy 1783-MS06T
Loại switch Switch quản lý Stratix 8000, Layer 2 (6 cổng)
Định mức đầu vào công tắc Tối đa 2 A ở 18...60V DC, Class 2/SELV
Dòng điện khởi động Tối đa 2.0 A
Công suất tiêu tán 15.7 W
Định mức rơ-le cảnh báo Tối đa 1 A ở 30V DC, Class 2/SELV
Điện áp cách ly 75V (liên tục), loại cách điện cơ bản (nguồn với tiếp địa, nguồn với các kênh mạng, nguồn với cảnh báo); đã thử nghiệm kiểu ở 1000V AC trong 60 giây
Kết nối Ethernet Đầu nối RJ45 theo IEC 60603-7; tối thiểu 2 hoặc 4 cặp Cat 5e (TIA 568-B.1) hoặc Cat 5 (ISO/IEC 24702)
Đấu dây nguồn DC và cảnh báo Dây đồng lõi đặc hoặc bện 0.5...0.8 mm² (20...18 AWG), định mức 90 độ C trở lên, cách điện tối đa 1.2 mm
Đấu dây tiếp địa chức năng Dây đồng lõi đặc hoặc bện 3.3...5.3 mm² (12...10 AWG), định mức 75 độ C trở lên
Mô-men xoắn đầu cuối 0.23 N-m (2.0 lb-in) cho đầu nối nguồn và cảnh báo
Phân loại dây dẫn 2 tại cổng báo động, 2 tại cổng nguồn, 2 tại cổng Ethernet
Cấp bảo vệ vỏ Không có (kiểu hở)
Mã nhiệt độ Bắc Mỹ T4
Mã nhiệt độ IEC T4
Nhiệt độ hoạt động -40...60 độ C (-40...140 độ F)
Nhiệt độ không khí xung quanh tối đa 60 độ C (140 độ F)
Nhiệt độ khi không hoạt động -40...85 độ C (-40...185 độ F)
Độ ẩm tương đối 5...95% không ngưng tụ
Độ rung 2 g @ 10...500 Hz (IEC 60068-2-6)
Va đập khi hoạt động 20 g (IEC 60068-2-27)
Va đập khi không hoạt động 30 g (IEC 60068-2-27)
Phát xạ CISPR11 (IEC 61000-6-4) Class A
Khả năng miễn nhiễm ESD Phóng điện tiếp xúc 8 kV, phóng điện trong không khí 15 kV (IEC 61000-4-2)
Khả năng miễn nhiễm RF bức xạ 20 V/m (80...1000 MHz), 10 V/m (900 MHz, 1890 MHz, 1000...2700 MHz) (IEC 61000-4-3)
Khả năng miễn nhiễm EFT/B ±4 kV @ 2.5 kHz và ±2 kV @ 5 kHz tại các cổng nguồn, báo động và Ethernet (IEC 61000-4-4)
Khả năng miễn nhiễm với xung quá độ ±1 kV DM / ±2 kV CM tại cổng nguồn và báo động; ±2 kV CM tại cổng Ethernet (IEC 61000-4-5)
Khả năng miễn nhiễm RF dẫn 10 V rms với sóng sin 1 kHz, điều chế AM 80% từ 150 kHz...80 MHz (IEC 61000-4-6)
Khả năng miễn nhiễm từ trường 30 A/m trong thời gian dài, 300 A/m trong thời gian ngắn ở 50/60 Hz (IEC 61000-4-8)
Khả năng chịu xung dao động 2.5 kV (IEEE C37.90.1)
Biến thiên điện áp Gián đoạn 10 ms tại các cổng nguồn DC (IEC 61000-4-29)
Kích thước 14.8 cm x 15.3 cm x 11.75 cm (C x W x S)

Hướng dẫn lắp đặt

  • Đảm bảo luồng khí quanh bộ chuyển mạch không bị cản trở bằng cách duy trì khoảng hở tối thiểu: phía trên và dưới 105 mm (4.13 in.), bên trái và phải 90 mm (3.54 in.), phía trước 65 mm (2.56 in.).
  • Đấu nối đất chức năng bằng dây đồng 3.3...5.3 mm² (12...10 AWG), chịu được nhiệt độ ít nhất 75 độ C.
  • Đấu dây nguồn DC và dây báo động bằng dây đồng 0.5...0.8 mm² (20...18 AWG), chịu được nhiệt độ ít nhất 90 độ C.
  • Siết vít đầu nối nguồn và báo động với mô-men xoắn 0.23 N-m (2.0 lb-in).
  • Khi lắp trên bảng điều khiển, hãy đảm bảo khoảng cách tâm-tâm giữa các lỗ lắp tai trên bộ đế là 6.83 cm (2.69 in.).

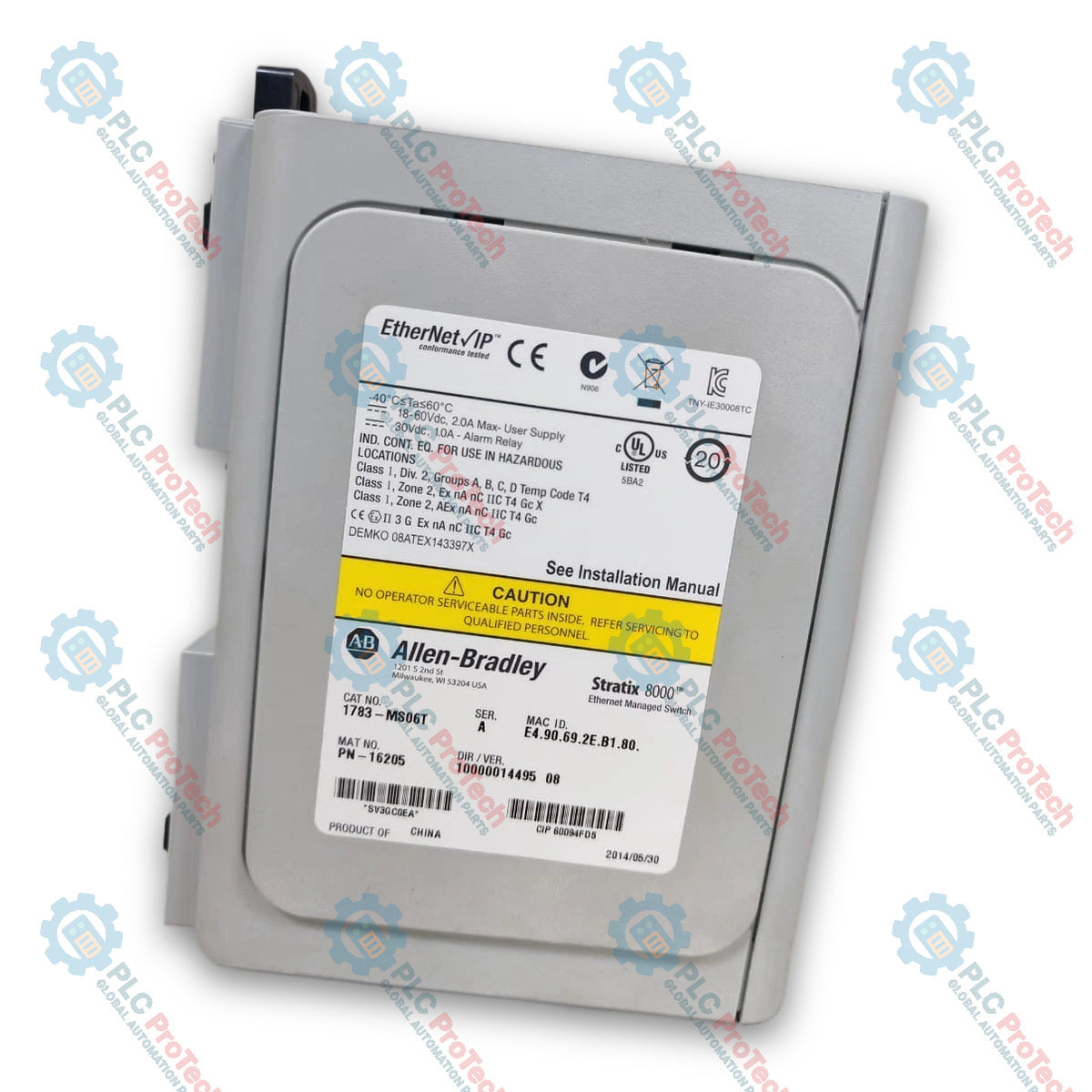

Tuân thủ và chứng nhận

  • c-UL-us: Thiết bị điều khiển công nghiệp được UL chứng nhận (Hồ sơ E65584); được UL chứng nhận dùng tại các khu vực nguy hiểm Class I, Division 2 Group A, B, C, D (Hồ sơ E194810).
  • CE: Tuân thủ Chỉ thị EMC của Liên minh Châu Âu (2004/108/EC) và các tiêu chuẩn EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2; tuân thủ Chỉ thị RoHS (2011/65/EU) và tiêu chuẩn EN 50581.
  • C-Tick: Tuân thủ Đạo luật Truyền thông vô tuyến Úc và tiêu chuẩn AS/NZS CISPR 11.
  • Ex (ATEX): Tuân thủ Chỉ thị ATEX của Liên minh Châu Âu (94/9/EC) và các tiêu chuẩn EN 60079-15, EN 60079-0 (II 3 G Ex nA nC IIC T4 Gc).
  • KC: Chứng nhận Hàn Quốc dành cho thiết bị phát thanh và truyền thông.
  • EtherNet/IP: Đã được ODVA kiểm tra mức độ phù hợp với các thông số kỹ thuật EtherNet/IP.

FAQ

Allen-Bradley 1783-MS06T được sử dụng để làm gì?

Allen-Bradley 1783-MS06T là bộ chuyển mạch Ethernet được quản lý Layer 2 6 cổng Stratix 8000, dùng để cung cấp kết nối mạng được quản lý trong các môi trường tự động hóa công nghiệp.

Bộ chuyển mạch này yêu cầu nguồn điện đầu vào như thế nào?

Bộ chuyển mạch yêu cầu dòng điện đầu vào DC tối đa 2 A ở mức 18 đến 60V DC (Class 2/SELV).

Dải nhiệt độ hoạt động của bộ chuyển mạch là bao nhiêu?

Dải nhiệt độ hoạt động của thiết bị là -40 đến 60 độ C (-40 đến 140 độ F).

1783-MS06T có những chứng nhận nào dành cho môi trường nguy hiểm?

Bộ chuyển mạch được chứng nhận c-UL-us Listed cho môi trường nguy hiểm Class I, Division 2, Groups A, B, C, D và được chứng nhận ATEX (Ex II 3 G Ex nA nC IIC T4 Gc).
