Allen-Bradley

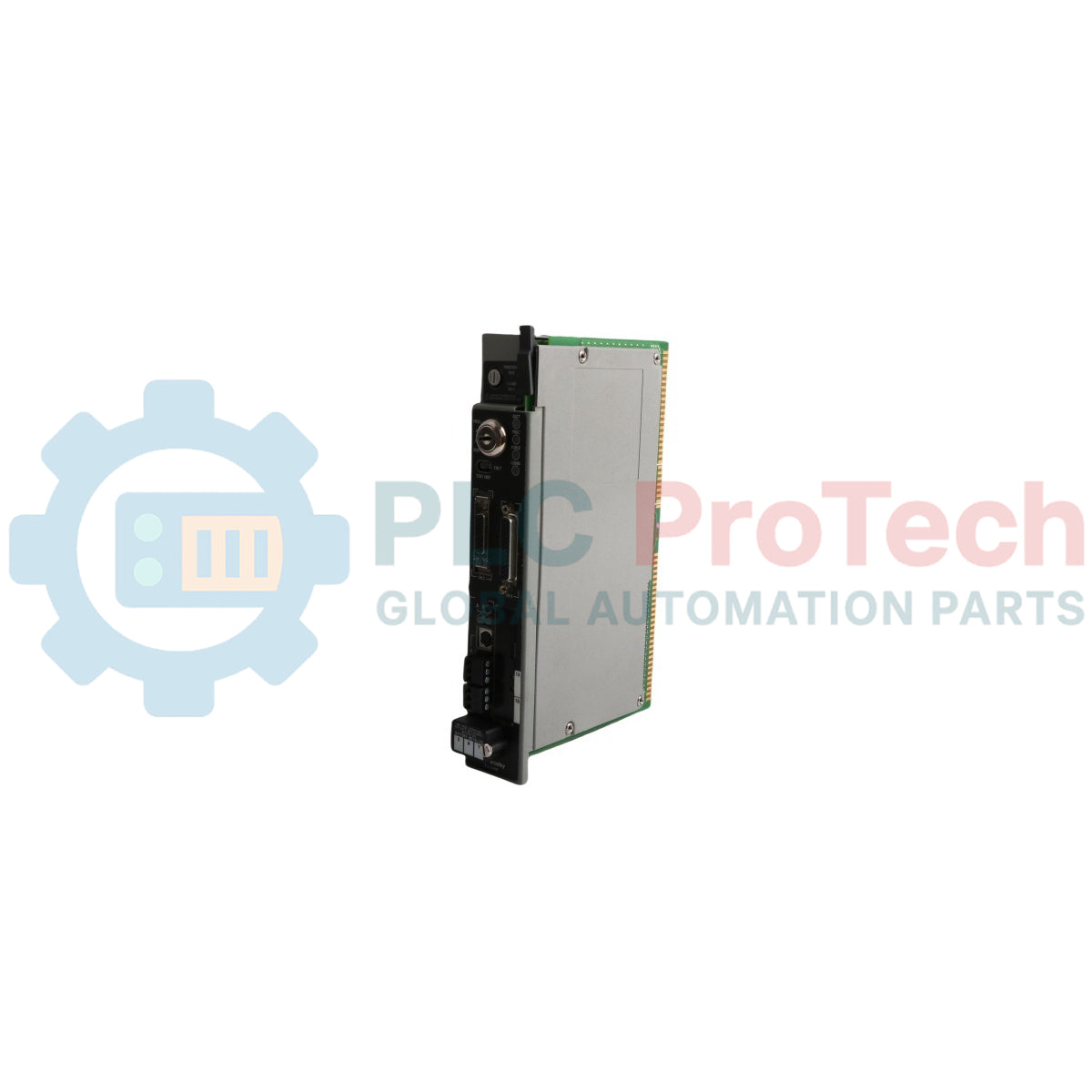

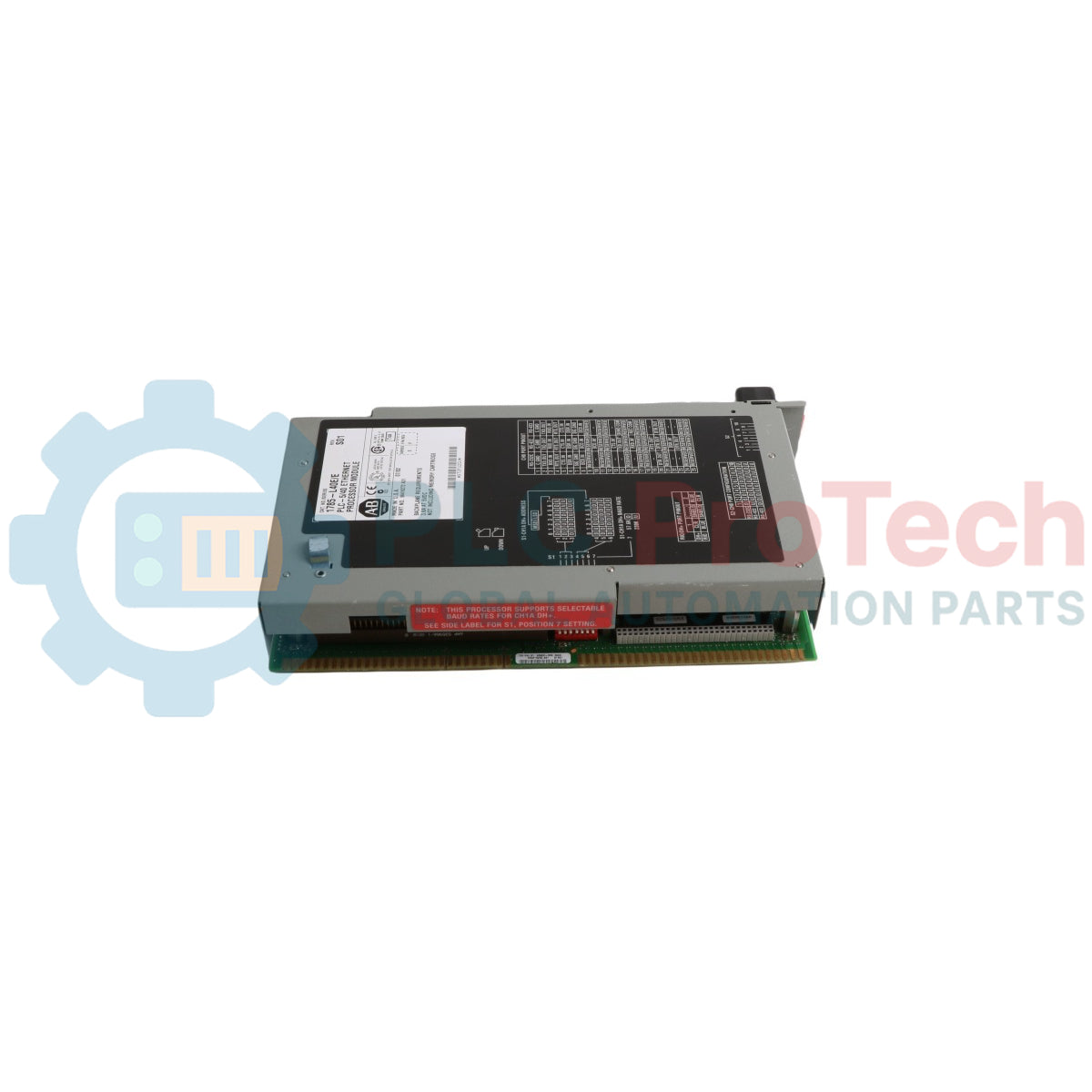

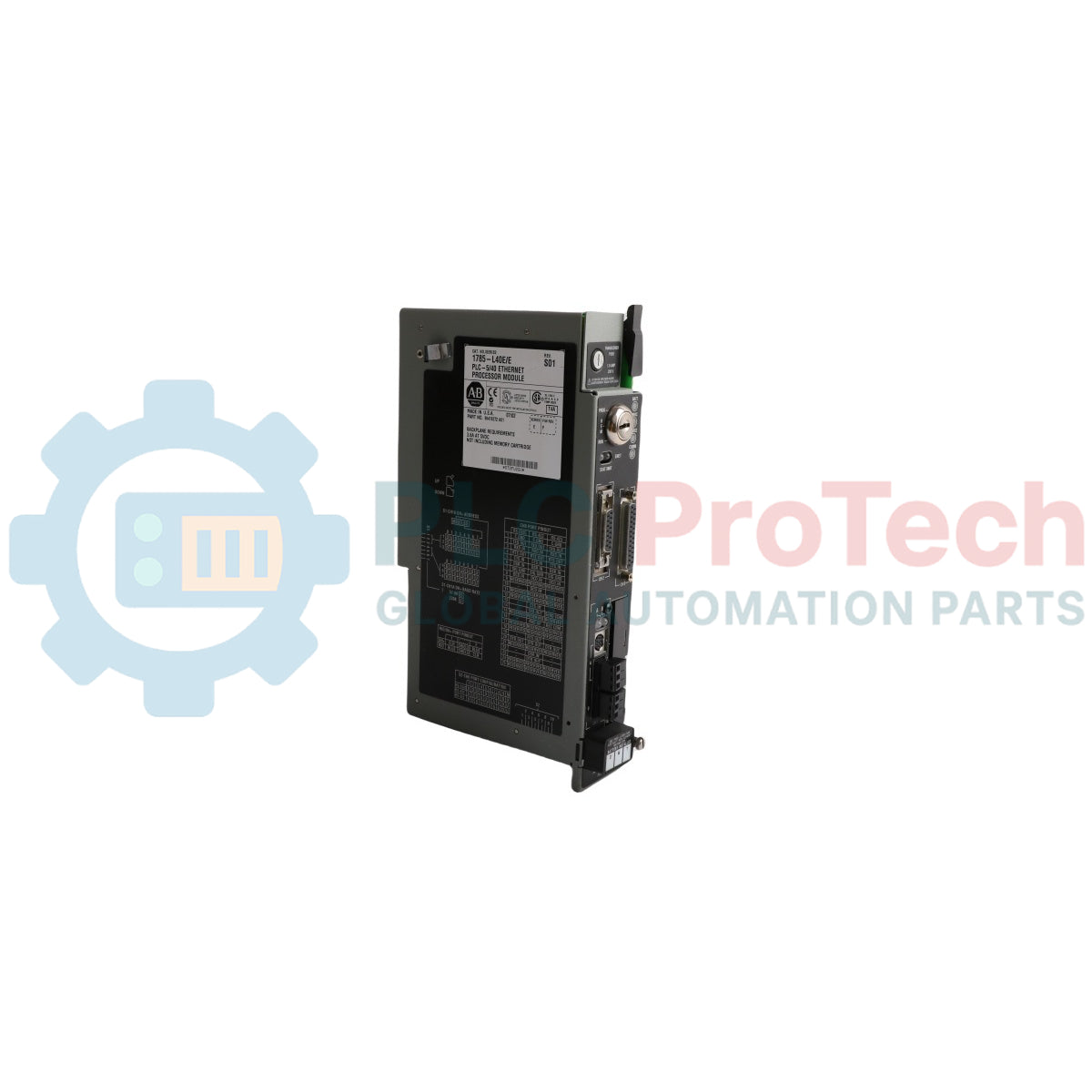

Mô-đun bộ xử lý tiêu chuẩn PLC-5/40L Allen-Bradley 1785-L40L

SKU 1785-L40L

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1785-L40L
Origin Hoa Kỳ
Product Type: Mô-đun CPU
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1.53 kg
Dimensions: 4,8 cm x 16,7 cm x 27,4 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Mô tả

Allen-Bradley 1785-L40L là một thành phần phần cứng bộ xử lý tiêu chuẩn hoạt động trong kiến trúc tự động hóa PLC 5, dùng để điều khiển và tích hợp có hệ thống các mạng máy móc phân tán trong nhà máy. Lõi tính toán này cung cấp dung lượng bộ nhớ người dùng tối đa 48 Kiloword để điều phối các giao dịch hiện trường trên nhiều hệ thống đầu vào và đầu ra. Khe cắm yêu cầu lắp vào khoang ngoài cùng bên trái của bố trí khung máy I/O 1771 tiêu chuẩn, thực hiện xử lý lệnh vật lý trên tối đa 2048 cấu hình I/O tổng cộng. Việc theo dõi mạng được duy trì qua hai giao diện Data Highway Plus (DH+) hoặc Remote I/O, hỗ trợ các cấu hình chế độ bộ điều hợp hoặc bộ quét có thể lựa chọn để kết nối với các thiết bị phần cứng ngoại vi. Mô-đun tự động hóa hỗ trợ các bố trí địa chỉ chi tiết, bao gồm phân bổ nửa khe, một khe và hai khe để xử lý liền mạch các mô-đun 8 điểm, 16 điểm và 32 điểm. Đối với các cấu trúc liên kết xử lý mở rộng, mô-đun kết nối trực tiếp với liên kết bộ điều hợp I/O cục bộ mở rộng, điều khiển các vòng theo dõi phần cứng có cấu trúc trên các mạng sàn nhà máy nhiều khung máy.

Tính năng

Tích hợp bố trí RAM tĩnh bên trong được cấp nguồn bằng pin để lưu trữ biến và thực thi các thanh ghi vận hành.
Khả năng giao tiếp trực tiếp với các hộp mực sao lưu chương trình EEPROM không bay hơi bổ sung.
Giao diện truyền thông chức năng kép, hỗ trợ các cấu hình vận hành bộ quét và bộ điều hợp có thể định cấu hình.
Tương thích khe cắm phần cứng với các khối I/O mô-đun Bulletin 1771, 1794, 1746 và 1791 thông minh.
Bảo vệ cách ly điện đa kênh được chứng nhận giữa các tuyến logic kết nối nối tiếp và các thành phần rơ-le.
Ma trận quét cục bộ có khả năng mở rộng, mở rộng các quy trình điều khiển qua các nhánh khung máy từ xa.

Ứng dụng

Các dây chuyền tự động hóa nhà máy công nghiệp mật độ cao, yêu cầu xử lý logic tập trung với các liên kết I/O cục bộ mở rộng.
Kiến trúc giám sát phân tán tương tác qua các hệ thống tự động hóa Data Highway Plus (DH+) phức tạp.
Xử lý hạ tầng đa khung máy trong các cụm sản xuất.

Thông số kỹ thuật

Thông số hiệu suất

Tham số	Thông số kỹ thuật
Loại bộ xử lý	Bộ xử lý tiêu chuẩn PLC-5/40L
Số từ bộ nhớ người dùng tối đa	48 kiloword
RAM tĩnh có pin dự phòng	Có
Tùy chọn sao lưu chương trình EEPROM	1785-ME16, 1785-ME32, 1785-ME64, 1785-M100
Bộ nhớ được bảo vệ	Không
Tổng I/O tối đa	2048 (bất kỳ kết hợp nào) hoặc 2048 ngõ vào + 2048 ngõ ra (bổ sung)
I/O tương tự tối đa	2048
Thời gian quét I/O cục bộ mở rộng trên mỗi giá đỡ	0.5 mili giây
Thời gian quét I/O từ xa (57.6 kbit/s)	10 mili giây
Thời gian quét I/O từ xa (115.2 kbit/s)	7 mili giây
Thời gian quét I/O từ xa (230.4 Mbit/s)	3 mili giây

Yêu cầu nguồn & điện

Tham số	Thông số kỹ thuật
Dòng tiêu thụ bảng nối đa năng	3.3A ở 5V DC
Công suất tiêu tán	17W
Điện áp cách ly (được kiểm tra trong 60 giây)	500 Volt và 1000 Volt giữa các cổng truyền thông / hộp tiếp điểm rơ-le
Hỗ trợ hộp tiếp điểm rơ-le	1785-RC

Khả năng truyền thông & giao diện

Tham số	Thông số kỹ thuật
Cổng mở rộng bộ đồng xử lý điều khiển	Có
Cổng RS-232-C/422-A/423-A	1
Mạng truyền thông	Data Highway Plus (DH+), I/O từ xa
Tổng số khung I/O tối đa	61
Số khung I/O cục bộ mở rộng tối đa	16
Số khung I/O điều khiển từ xa đa năng tối đa	Tối đa 32 trên mỗi liên kết I/O
Số giá đỡ I/O tối đa	16

Cơ khí & Môi trường

Tham số	Thông số kỹ thuật
Nhà sản xuất	Allen-Bradley
Mã sản phẩm	1785-L40L
UPC	612598124022
Loại vỏ	Hở
Phạm vi nhiệt độ vận hành	0 đến 60 độ C
Khối lượng	3.38 lb (1.53 kg) / 1.42 kilôgam

Hướng dẫn lắp đặt

Chỉ lắp cụm xử lý trung tâm vào khe ngoài cùng bên trái được chỉ định của dãy khung I/O 1771.
Đảm bảo các bộ nguồn bảng nối đa năng có định mức phù hợp để cung cấp tải dòng điện cần thiết 3.3A ở 5V DC mà không gây sụt áp trên thanh nguồn logic.
Thiết lập các liên kết truyền thông trong hệ thống với cấu hình kết thúc đúng khi quét qua tối đa 16 thành phần khung máy cục bộ mở rộng.
Duy trì nghiêm ngặt nhiệt độ môi trường xung quanh trong phạm vi giới hạn từ 0 đến 60 độ C được chỉ định.

Tuân thủ và chứng nhận

UL
CE
C-TICK
CSA

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Thiết bị có thể quét tối đa bao nhiêu khung I/O cục bộ mở rộng?

Thiết bị tạo liên kết I/O cục bộ mở rộng khi được ghép nối với bộ chuyển đổi phù hợp, cho phép quét tối đa 16 khung I/O cục bộ mở rộng.

Các yêu cầu chính xác về công suất điện của bảng nối đa năng đối với mô-đun bộ xử lý này là gì?

Mô-đun bộ xử lý tiêu thụ dòng điện 3,3 A ở 5 V DC từ bộ nguồn của khung 1771 và tỏa nhiệt 17 W trong điều kiện vận hành bình thường.

Những cấu hình phần cứng nào có thể sử dụng để triển khai sao lưu EEPROM không mất dữ liệu?

Thiết bị hỗ trợ các quy trình sao lưu ứng dụng thông qua các mô-đun bộ nhớ tùy chọn, tương thích cụ thể với các cụm sản phẩm 1785-ME16, -ME32, -ME64 và -M100.
