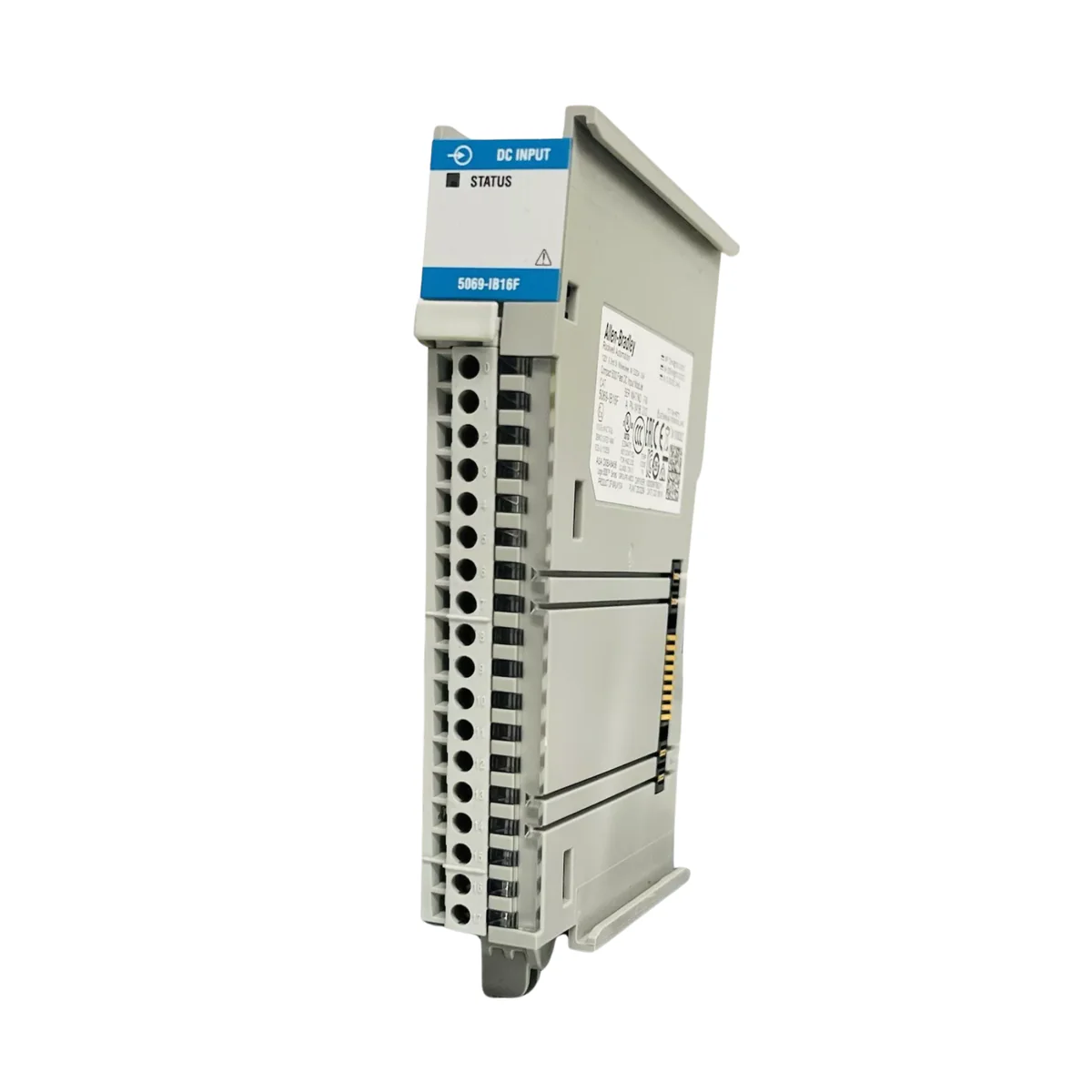

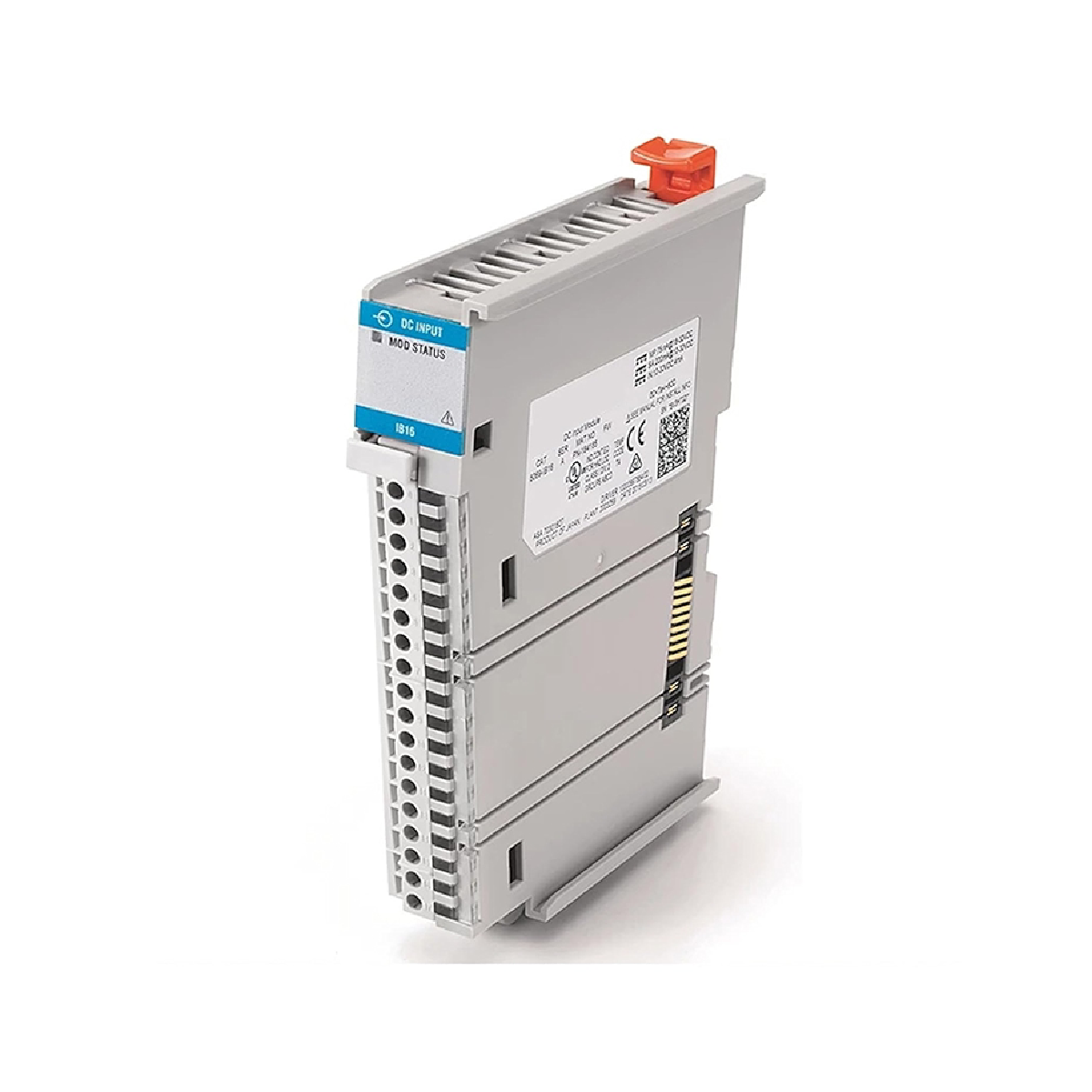

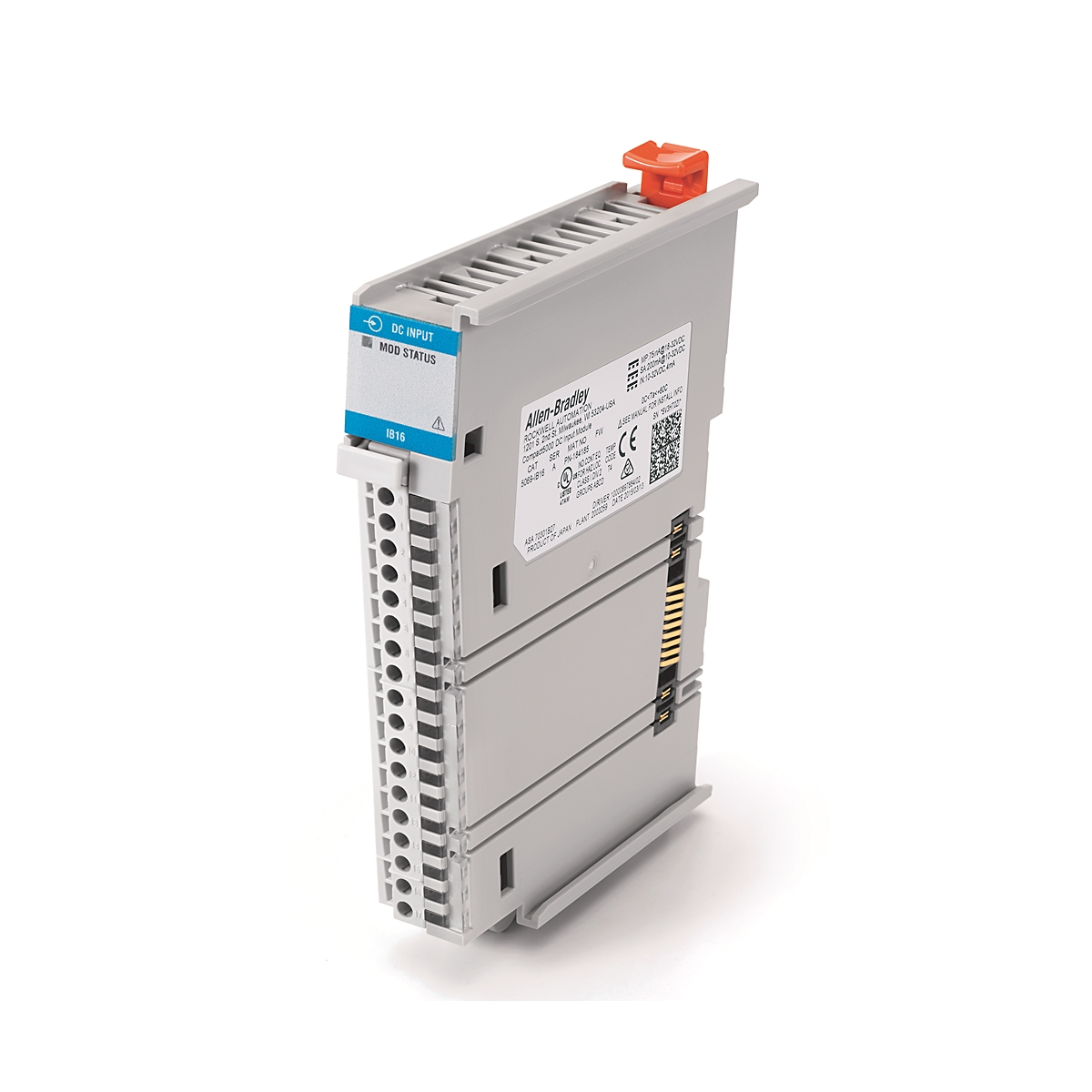

5069-IB16 là mô-đun đầu vào DC kỹ thuật số mật độ cao thuộc dòng Allen-Bradley Compact 5000 I/O. Mô-đun này được thiết kế để giao tiếp với các bộ điều khiển CompactLogix 5380 và ControlLogix 5580 (thông qua EtherNet/IP từ xa). Với 16 đầu vào kiểu hút dòng, mô-đun được tối ưu cho các ứng dụng công nghiệp tốc độ cao, trong đó thời gian phản hồi nhanh và khả năng phát hiện tín hiệu chính xác có vai trò then chốt đối với hiệu suất máy.

Thông số kỹ thuật chính

Khả năng chính

1. Xử lý tốc độ cao

Là một phần của nền tảng Compact 5000 I/O, 5069-IB16 cung cấp tốc độ giao tiếp I/O với backplane nhanh hơn đáng kể so với các nền tảng 1769 hoặc 1734 đời cũ. Điều này bảo đảm bộ điều khiển nhận được các thay đổi trạng thái đầu vào với độ trễ tối thiểu, nâng cao độ chính xác của cảm biến tốc độ cao và các dấu định vị.

2. Thiết kế đầu vào hút dòng

Mô-đun sử dụng kiến trúc hút dòng, nghĩa là cung cấp đường dẫn về cực chung âm cho thiết bị được kết nối. Đây là giao diện tiêu chuẩn dành cho các cảm biến hiện trường kiểu "cấp dòng" (PNP).

3. Chẩn đoán toàn diện

5069-IB16 có các khả năng chẩn đoán nâng cao. Thông qua Studio 5000, kỹ sư có thể giám sát:

• Tình trạng mô-đun: Trạng thái kết nối backplane.

• Trạng thái nguồn SA: Phát hiện nguồn phía hiện trường có hiện diện hay không.

• Đèn LED trạng thái đầu vào: Các đèn báo trạng thái màu xanh lá riêng cho từng kênh trong số 16 kênh, được bố trí ở mặt trước mô-đun để nhanh chóng kiểm tra và xử lý sự cố trực tiếp.

Câu hỏi thường gặp về kỹ thuật

Mô-đun này sử dụng khối đầu nối tháo rời (RTB) nào?

5069-IB16 tương thích với khối đầu nối 18 chân 5069-RTB18-SCREW (kẹp vít) hoặc 5069-RTB18-SPRING (kiểu đẩy vào). Lưu ý rằng RTB thường được bán riêng với mô-đun I/O.

Mô-đun này có hỗ trợ RIUP không?

Có. Giống như các mô-đun Compact 5000 I/O khác, mô-đun hỗ trợ tháo và lắp khi đang có điện (RIUP), cho phép thay thế mô-đun mà không cần tắt toàn bộ hệ thống hoặc ngắt dây dẫn hiện trường.

Yêu cầu về "Nguồn SA" là gì?

Mô-đun cần được cấp nguồn cảm biến/cơ cấu chấp hành (SA) thông qua bộ điều khiển hoặc bộ phân phối điện thế hiện trường. Nguồn này được sử dụng để cung cấp điện áp cho các đầu vào và mạch phía hiện trường.

Hướng dẫn kỹ thuật và lắp đặt

• Quy trình đấu dây: Sử dụng cáp có vỏ chống nhiễu cho các đầu vào chịu ảnh hưởng của nhiễu điện từ (EMI) cao. Bảo đảm dây chung của nguồn SA được nối đúng với dây chung của cảm biến để tạo thành mạch hoàn chỉnh.

• Cài đặt bộ lọc: Điều chỉnh cài đặt bộ lọc kỹ thuật số trong Studio 5000 để loại bỏ hiện tượng "dội tiếp điểm" từ các công tắc giới hạn cơ khí. Đối với cảm biến tiệm cận tốc độ cao, hãy đặt thời gian lọc ở mức tối thiểu (0 ms) để ghi nhận các xung nhanh.

• Quản lý nhiệt: Khi lắp các mô-đun 16 điểm cạnh nhau, hãy bảo đảm tủ có đủ thông gió. Dòng 5069 sử dụng phương pháp làm mát đối lưu thụ động và yêu cầu khoảng hở tối thiểu 50mm phía trên và phía dưới giá đỡ.

Ưu điểm kỹ thuật

5069-IB16 được ưa chuộng nhờ hiệu quả và độ tin cậy. Với 16 điểm trong thiết kế rất mỏng, mô-đun cho phép xây dựng cấu hình I/O mật độ cao trong các tủ điều khiển nhỏ. Hiệu suất xác định của mô-đun khiến sản phẩm trở thành lựa chọn tiêu chuẩn cho các kiến trúc Allen-Bradley hiện đại, trong đó mục tiêu là đồng bộ hóa I/O tốc độ cao với CIP Motion hoặc logic an toàn phức tạp.
