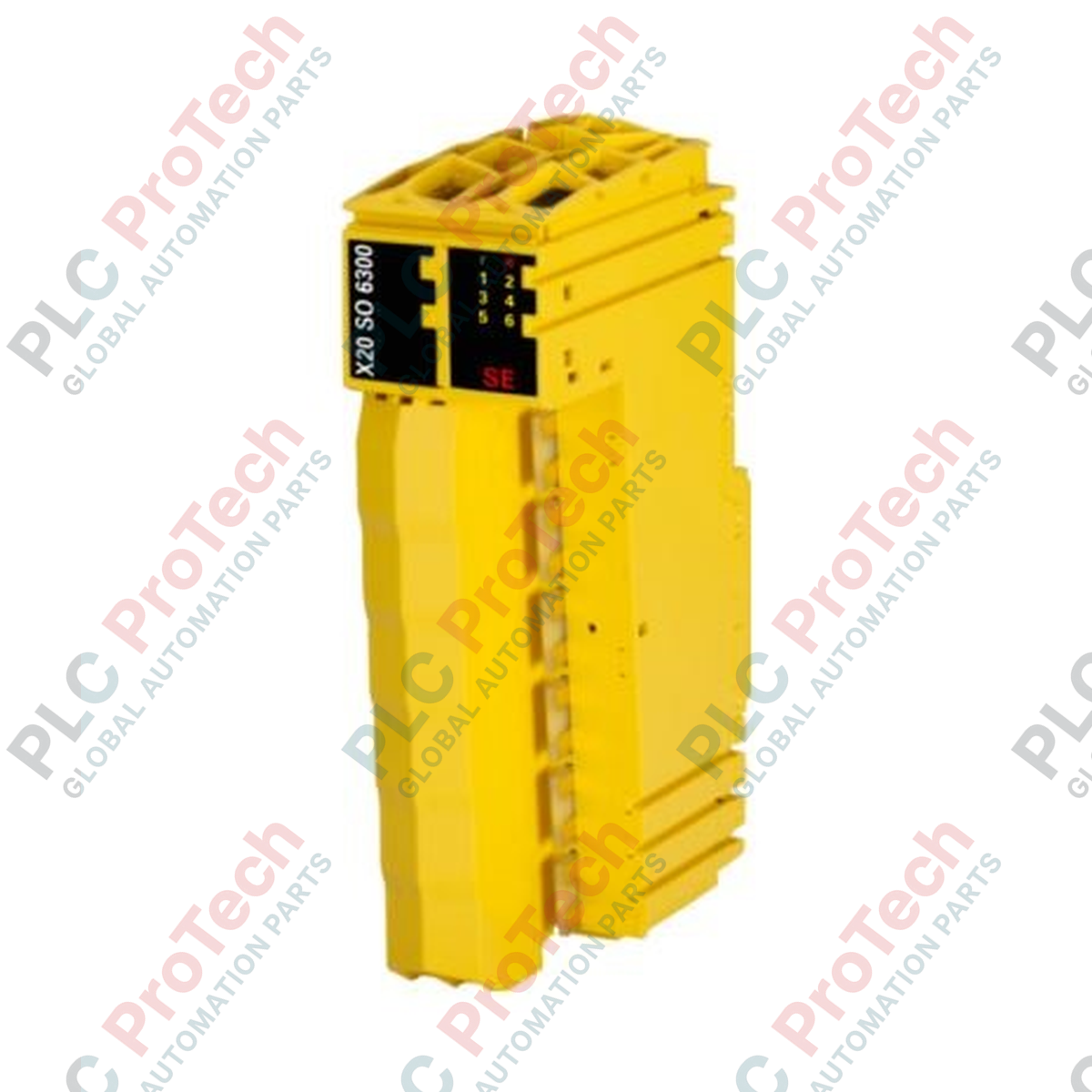

Mô-đun đầu ra kỹ thuật số an toàn B&R X20SO6300 X20

Tổng quan sản phẩm

X20SO6300 (X20SO6300) là mô-đun đầu ra kỹ thuật số an toàn chuyên dụng trong hệ thống B&R X20, được thiết kế để đáp ứng các yêu cầu an toàn chức năng nghiêm ngặt nhất trong tự động hóa công nghiệp. Mô-đun này có 6 đầu ra kỹ thuật số an toàn loại B1, cung cấp giao diện đáng tin cậy cho các cơ cấu chấp hành liên quan đến an toàn như công tắc tơ, van an toàn và mạch tắt tiếng rèm chắn sáng. Với xung kiểm tra OSSD (Thiết bị chuyển mạch tín hiệu đầu ra) siêu nhanh, ngắn hơn 10 micro giây, mô-đun đảm bảo giám sát chẩn đoán liên tục mà không làm gián đoạn tải. Được thiết kế cho các vòng an toàn quan trọng trong môi trường rủi ro cao—bao gồm trạm làm việc robot, hệ thống điều khiển máy ép và nhà máy xử lý hóa chất—X20SO6300 cung cấp lớp phần cứng thiết yếu để đạt mức an toàn SIL 3 hoặc PLe khi được tích hợp vào mạng điều khiển SafeLOGIC.

Cấu hình kỹ thuật

X20SO6300 sử dụng kiến trúc đầu ra FET tiên tiến với chuyển mạch dương kép (loại B1) nhằm đảm bảo hiệu suất an toàn khi có sự cố. Một tính năng kỹ thuật quan trọng là mức đầu ra có thể được hệ thống đọc, cho phép phản hồi theo thời gian thực và kiểm tra chéo trạng thái đầu ra thực tế với logic được yêu cầu. Mô-đun hoạt động với nguồn danh định 24 VDC, có dải dung sai rộng từ -15% đến +20%, duy trì độ ổn định trong các dao động nguồn điện công nghiệp. Để ngăn ngừa hư hỏng trong quá trình lắp đặt hoặc bảo trì, thiết bị được tích hợp chức năng bảo vệ đảo cực. Mỗi trong 6 kênh được tối ưu hóa cho các linh kiện an toàn công suất thấp, cung cấp dòng đầu ra danh định 0,2 A cho mỗi kênh.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Thông số OSSD <10 micro giây có ý nghĩa gì?

Các xung OSSD là những phép kiểm tra chẩn đoán cực ngắn, dùng để phát hiện đoản mạch và lỗi chéo trong hệ thống dây dẫn. Vì các xung này ngắn hơn 10 micro giây, chúng đủ nhanh để các cơ cấu chấp hành an toàn được kết nối (như rơ-le hoặc solenoid) không phản ứng hoặc ngắt về mặt vật lý, đảm bảo khả năng “kiểm tra tối” trong quá trình vận hành.

Có thể giám sát trạng thái của các đầu ra an toàn bằng PLC không an toàn không?

Có, X20SO6300 cho phép đọc mức đầu ra. Trong khi logic an toàn điều khiển đầu ra thông qua bộ điều khiển SafeLOGIC, thông tin trạng thái có thể được truyền sang PLC tiêu chuẩn để hiển thị chẩn đoán và báo cáo trên HMI.

Điều gì xảy ra nếu đấu ngược cực nguồn trong quá trình lắp đặt?

Mô-đun được tích hợp chức năng bảo vệ đảo cực. Chức năng này ngăn các mạch điện tử an toàn bên trong bị hỏng nếu dây 24 VDC và dây nối đất bị đấu nhầm, tuy nhiên mô-đun sẽ không hoạt động cho đến khi hệ thống dây được đấu lại chính xác.

Hướng dẫn kỹ thuật và lắp đặt

• Đặc tính tải: Mô-đun này được định mức 0,2 A cho mỗi kênh. Thiết bị được thiết kế chuyên biệt cho các đầu vào an toàn trở kháng cao hoặc rơ-le an toàn nhỏ. Nếu điều khiển các tải cảm lớn hơn, hãy đảm bảo dòng khởi động không vượt quá giới hạn của FET và luôn sử dụng diode dập xung bên ngoài nếu cơ cấu chấp hành không được tích hợp chức năng bảo vệ dòng hồi tiếp.

• Tích hợp mạng an toàn: X20SO6300 phải được sử dụng cùng với bộ điều khiển B&R SafeLOGIC (chẳng hạn dòng X20SL). Đảm bảo địa chỉ an toàn được thiết lập chính xác thông qua công tắc lục phân hoặc cấu hình phần mềm để khớp với sơ đồ an toàn của dự án, vì việc không khớp sẽ ngăn Safety Release được thực hiện.

• Quản lý môi trường: Trong môi trường có độ ẩm cao (lên đến 95%), hãy đảm bảo tủ điều khiển được bịt kín đúng cách và sử dụng hệ thống kiểm soát khí hậu nếu có nguy cơ ngưng tụ. Mặc dù mô-đun được định mức cho hoạt động không ngưng tụ, hơi ẩm trên các khối đầu nối có thể tạo ra dòng điện rò, dẫn đến các lỗi an toàn “lỗi chéo”.
