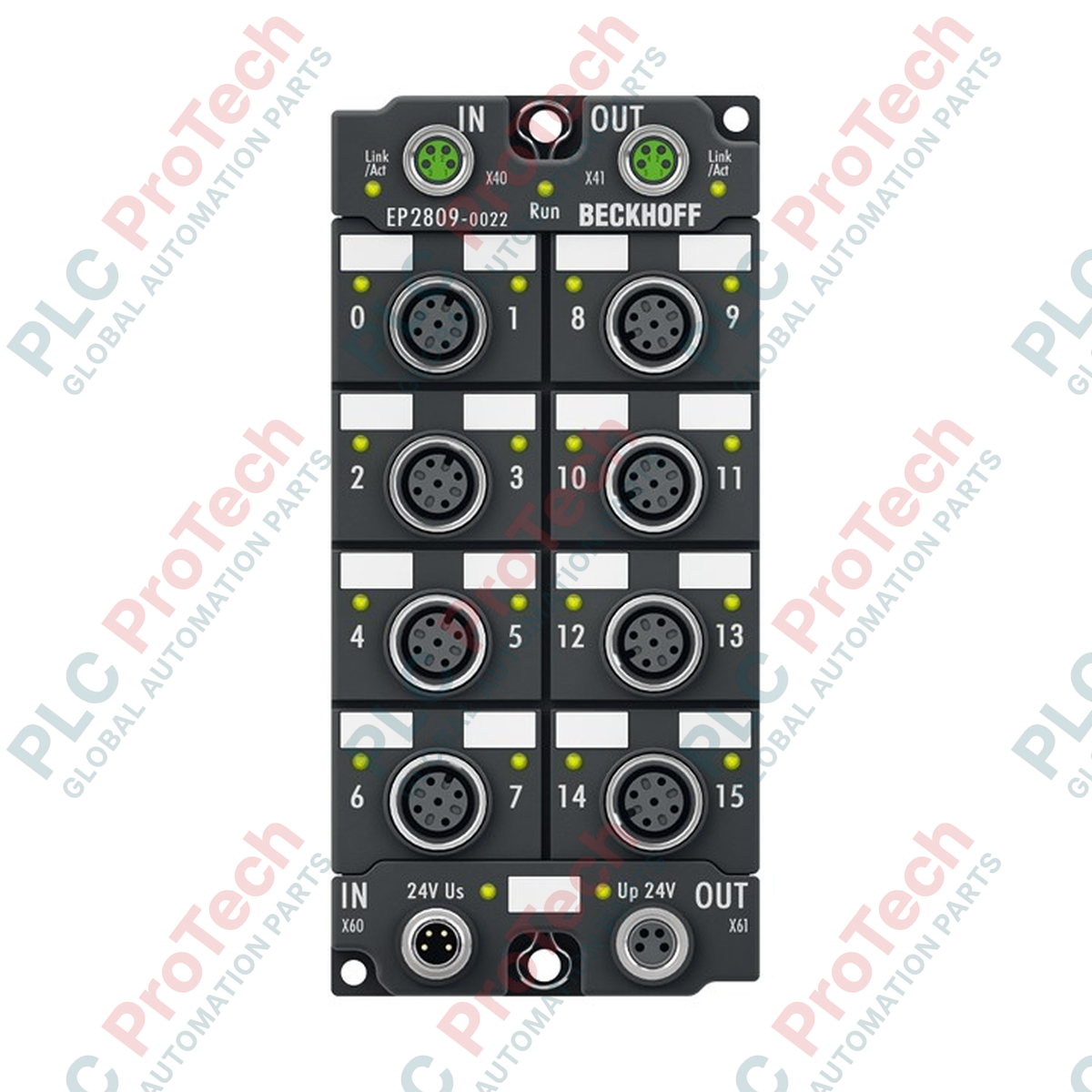

Xử lý trực tiếp các tín hiệu điều khiển kỹ thuật số tại hiện trường, BECKHOFF EP2809-0022 phân phối mười sáu lệnh điều khiển nhị phân từ mạng EtherCAT đến các cơ cấu chấp hành với độ trễ lan truyền tối thiểu. Mô-đun EtherCAT Box siêu nhỏ gọn này không cần tủ điện, cho phép lắp đặt trực tiếp trên máy trong môi trường công nghiệp khắc nghiệt. Với mười sáu đầu ra độc lập, chống ngắn mạch trên các cổng kết nối M12, thiết bị tối ưu hóa việc định tuyến tín hiệu và giảm khối lượng dây dẫn trong các bố cục tự động hóa phân tán cao.
| Tham số thông số kỹ thuật | Giá trị kỹ thuật |
|---|---|
| Nhà sản xuất | BECKHOFF |
| Mã sản phẩm (SKU) | EP2809-0022 |
| Loại giao thức | EtherCAT |
| Số lượng đầu ra | 16 |
| Điện áp đầu ra danh định | 24 V DC (-15% / +20%) |
| Dòng điện đầu ra tối đa | 0,5 A mỗi kênh (chống ngắn mạch riêng lẻ, tổng tối đa 4 A) |
| Thời gian chuyển mạch | TON điển hình: 60 micro giây, TOFF điển hình: 300 micro giây |
| Giao diện kết nối bus | 2 ổ cắm M8, có chống nhiễu, kiểu vít |
| Các kết nối đầu ra | M12 x 1, 5 chân, mã A |
| Kết nối cấp nguồn đầu vào | Đầu vào: 1 ổ cắm M8 đực, 4 chân; Đầu ra nối tiếp: 1 ổ cắm M8 cái, 4 chân |
| Cách ly điện | 500 V (điện áp E-bus / tín hiệu) |
| Cấp bảo vệ | IP65, IP66, IP67 (phù hợp với EN 60529) |
| Phạm vi nhiệt độ vận hành | -25 đến +60 độ C |
| Phạm vi nhiệt độ bảo quản | -40 đến +85 độ C |
| Tiêu chuẩn EMC | Phù hợp với EN 61000-6-2 / EN 61000-6-4 |
| Phê duyệt & dấu chứng nhận | CE, UL |
| Khối lượng thiết bị | xấp xỉ 250 g |
| Khối lượng vận chuyển (tính toán) | 2,0 kg |
| Loại giao diện | Phân công chân / đầu nối | Phân công chức năng |
|---|---|---|
| Đầu cấp nguồn M8 (4 chân) | Chân 1 | Nguồn điều khiển +24 V DC (US) |
| Chân 2 | Nguồn tải +24 V DC (UP) | |
| Chân 3 | GND (US) | |
| Chân 4 | GND (UP) | |
| Đầu ra M12 (5 chân, mã A) | Chân 2 / Chân 4 | Kênh đầu ra kỹ thuật số A / Kênh B |
| Chân 3 | GND (UP) | |
| Chân 5 | Nối đất chức năng (FE) |
EP2809-0022 có các đầu ra M12, là lựa chọn chắc chắn hơn so với các mô-đun kết nối dải băng phẳng EP2809-0001 tiêu chuẩn. Luôn kiểm tra bố trí cáp hiện trường trước khi thay thế trực tiếp, vì giao diện kết nối thay đổi từ các đầu nối đầu ra M8 sang các đầu ra M12 5 chân hợp nhất, mỗi cổng mang hai kênh chuyển mạch.
Cần tính đến sự tích tụ nhiệt trong các bố trí có chu kỳ làm việc cao. Mặc dù mỗi đầu ra được định mức tối đa 0,5 A, giới hạn dòng tổng của mô-đun là 4,0 A. Vượt quá ngưỡng nhiệt này sẽ kích hoạt chức năng bảo vệ ngắn mạch bên trong và tắt các khối đầu ra bị ảnh hưởng. Khi điều khiển các cuộn điện từ có độ tự cảm cao, hãy bảo đảm tần số chu kỳ cho phép đủ thời gian để tiêu tán sức điện động phản kháng.
Để duy trì tính toàn vẹn kết cấu IP67, cần bịt kín bằng mô-men siết đối với mọi đầu nối không sử dụng. Luôn dùng nắp bảo vệ vặn ren chuyên dụng cho các ổ cắm M12 chưa kết nối. Để ngăn mất kết nối trong đường EtherCAT, hãy bảo đảm toàn bộ cáp nguồn được đi theo các tuyến riêng biệt với cáp đầu ra của bộ biến tần tần số cao.
Cô lập tất cả nguồn điện trước khi bắt đầu lắp đặt, tháo dỡ hoặc thay đổi hệ thống dây điện trên mô-đun Beckhoff. Không ngắt điện nguồn sơ cấp và nguồn phụ (US và UP) có thể gây hư hỏng nghiêm trọng cho thiết bị, kích hoạt sai các đầu ra vật lý hoặc phát sinh lỗi liên lạc kéo dài trên đoạn EtherCAT đang hoạt động.
