Mô-đun rơ-le đầu ra kỹ thuật số 2 kênh Beckhoff KM2642

Tự động hóa quy trình và chức năng ghi đè thủ công

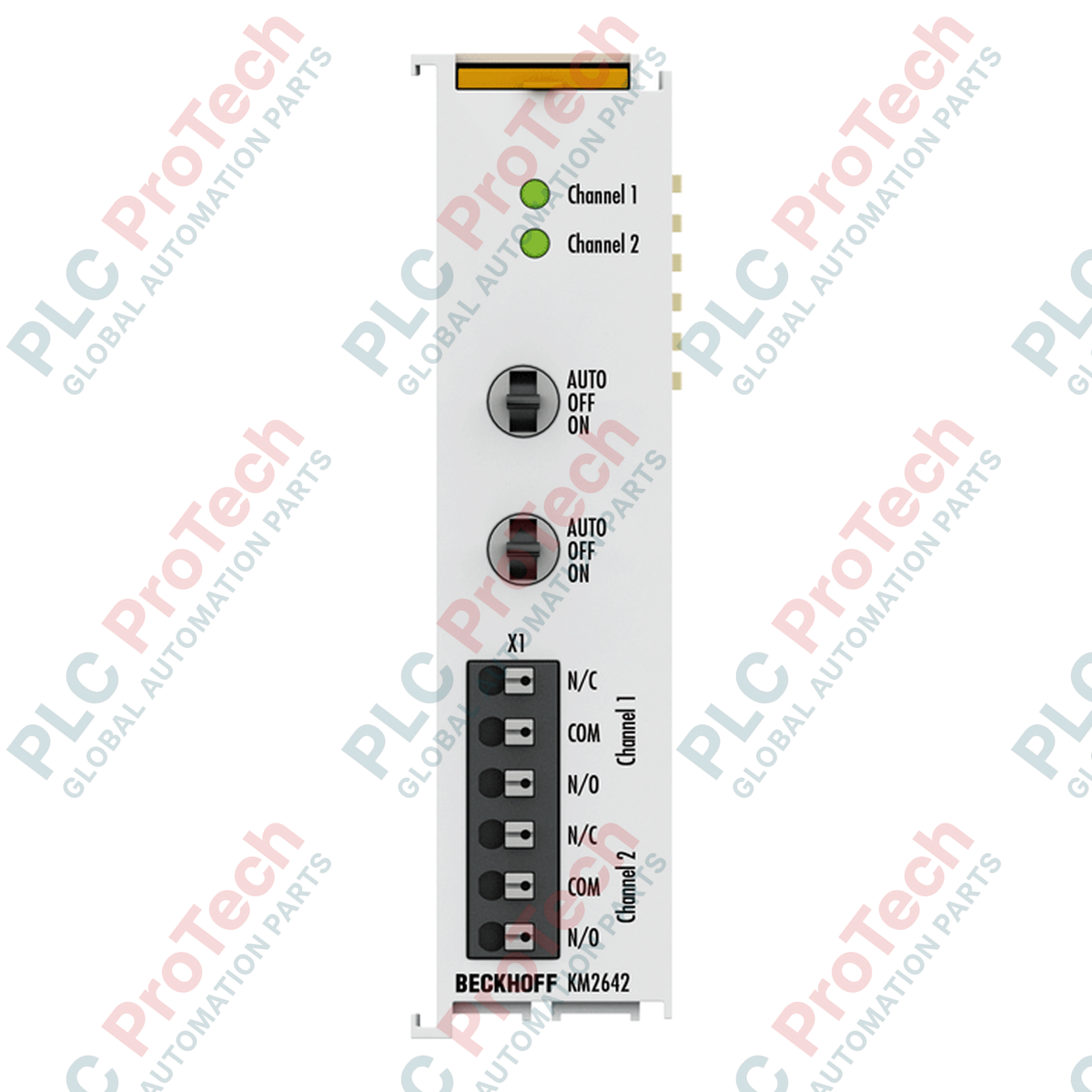

 Beckhoff KM2642 (KM2642) là mô-đun đầu cuối rơ-le đầu ra số 2 kênh công suất cao, được thiết kế cho hệ thống I/O K-bus Beckhoff dạng mô-đun. Được triển khai trong các hệ thống môi trường cơ sở, mạch logic của hệ thống HVAC trọng yếu và mạng lưới điều khiển chiếu sáng tự động, đầu cuối chuyên dụng này có các công tắc chuyển chế độ thủ công/tự động tích hợp trên mặt trước. Cấu hình phần cứng này cho phép kỹ sư bảo trì cưỡng chế trạng thái rơ-le bằng tay trong quá trình chạy thử tại hiện trường hoặc các tình huống ghi đè khẩn cấp, qua đó hỗ trợ chẩn đoán hệ thống trực tiếp tại chỗ mà không cần chương trình PLC chủ hoạt động.

Đặc tính điện và động lực học tiếp điểm

Bus Terminal này tích hợp hai rơ-le chuyển mạch (SPDT) độc lập, được cấu hình để đóng cắt điện áp xoay chiều lên đến điện áp danh định 230 V AC, với ngưỡng đỉnh đóng cắt tuyệt đối là 250 V AC. Được chế tạo bằng vật liệu tiếp điểm ôxít thiếc bạc bền cao ($\text{AgSnO}_2$) nhằm chống chuyển vật liệu và xói mòn do hồ quang, mỗi kênh độc lập chịu được dòng điện liên tục lên đến 6 A. Hệ thống tiếp điểm hỗ trợ tải đèn thuần trở, cảm ứng và điện dung, chịu được dòng khởi động tăng vọt lên đến 10 A từ các chấn lưu điện tử, đồng thời duy trì mức tiêu thụ dòng vận hành tối thiểu 130 mA từ đường trục K-bus số.

Ma trận hiệu năng kỹ thuật

Chẩn đoán công nghiệp và Câu hỏi thường gặp

Các công tắc bật/tắt thủ công tương tác với ảnh tiến trình TwinCAT như thế nào?

Các công tắc trên mặt trước định tuyến vật lý đường tín hiệu điều khiển. Khi ở vị trí “Tự động”, trạng thái rơ-le được xác định bởi 2 bit đầu ra số được ánh xạ trong ảnh tiến trình TwinCAT. Khi chuyển sang “Thủ công (BẬT/TẮT)”, vị trí tiếp điểm vật lý thay đổi bất kể lệnh của bộ điều khiển. Mô-đun truyền 2 bit đầu vào số trở lại ảnh tiến trình PLC để thông báo cho mã ứng dụng biết rơ-le đang được kích hoạt hay ngắt kích hoạt, đảm bảo giám sát vòng kín đầy đủ.

Điều gì gây ra hiện tượng hàn dính tiếp điểm sớm trên một kênh rơ-le định mức 6 A?

Suy giảm tiếp điểm sớm thường bắt nguồn từ các dòng khởi động đột biến do tải cảm hoặc tải điện dung không được xử lý. Mặc dù vật liệu  $\text{AgSnO}_2$ chịu được tải thuần trở liên tục 6 A, các bộ điều khiển LED hiệu suất cao hoặc cuộn nam châm điện cảm ứng tạo ra dòng khởi động tức thời vượt ngưỡng chấn lưu 10 A. Để kéo dài tuổi thọ vận hành của mô-đun, hãy lắp mạch dập RC song song với các tải cảm AC hoặc sử dụng bộ giới hạn dòng khởi động chuyên dụng.

Có cần định địa chỉ nút phần cứng khi thêm mô-đun này vào một phân đoạn đầu nối không?

Không. KM2642 không yêu cầu tính địa chỉ thủ công hoặc điều chỉnh công tắc DIP vật lý. Mô-đun tự động nhận dạng chính nó với bộ ghép bus phía trên (chẳng hạn BK1120 hoặc BK9000) trong quá trình khởi tạo, ánh xạ trực tiếp cấu hình thanh ghi gồm 2 đầu vào và 2 đầu ra vào luồng bit K-bus theo vị trí vật lý của mô-đun trong cụm thanh DIN.

Hướng dẫn chạy thử tại hiện trường và đấu dây

• Phân bổ đường dẫn của tiếp điểm chuyển mạch: Kiểm tra sơ đồ phân công đầu nối trước khi đấu các dây dẫn AC đang có điện. Vì đây là các tiếp điểm chuyển mạch thực sự, mỗi kênh có một đường kết nối Chung (C), Thường mở (NO) và Thường đóng (NC). Đảm bảo dây tải được đấu vào đúng chân để tránh hoạt động ngược khi chuyển đổi giữa chế độ tự động và thủ công.

• Triệt hồ quang do tải cảm: Khi sử dụng mô-đun để đóng cắt tải cảm—chẳng hạn như cuộn công tắc tơ, cuộn nam châm điện phanh cơ hoặc động cơ bơm một pha nhỏ—luôn đấu song song một bộ triệt xung bảo vệ bên ngoài với tải. Thiết bị này làm giảm các xung điện áp sức điện động ngược khi tiếp điểm mở, ngăn hồ quang điện áp cao phát sinh trên các tiếp điểm bạc–oxit thiếc và tránh đưa nhiễu điện từ có tính hệ thống vào thanh ray K-bus.

• Tiếp địa thanh DIN và khoảng cách tản nhiệt: Gắn chắc vỏ IP20 lên các thanh DIN TS35 tiêu chuẩn, đảm bảo các tiếp điểm bus dữ liệu bên trong tiếp xúc trơn tru với các mô-đun liền kề. Lắp cụm theo chiều ngang trong tủ có thông gió tốt. Duy trì khoảng hở không khí theo chiều dọc tối thiểu 30 mm phía trên và bên dưới cụm mô-đun để đảm bảo làm mát đối lưu tối ưu trong phạm vi nhiệt độ vận hành từ 0 đến +55 độ C.
