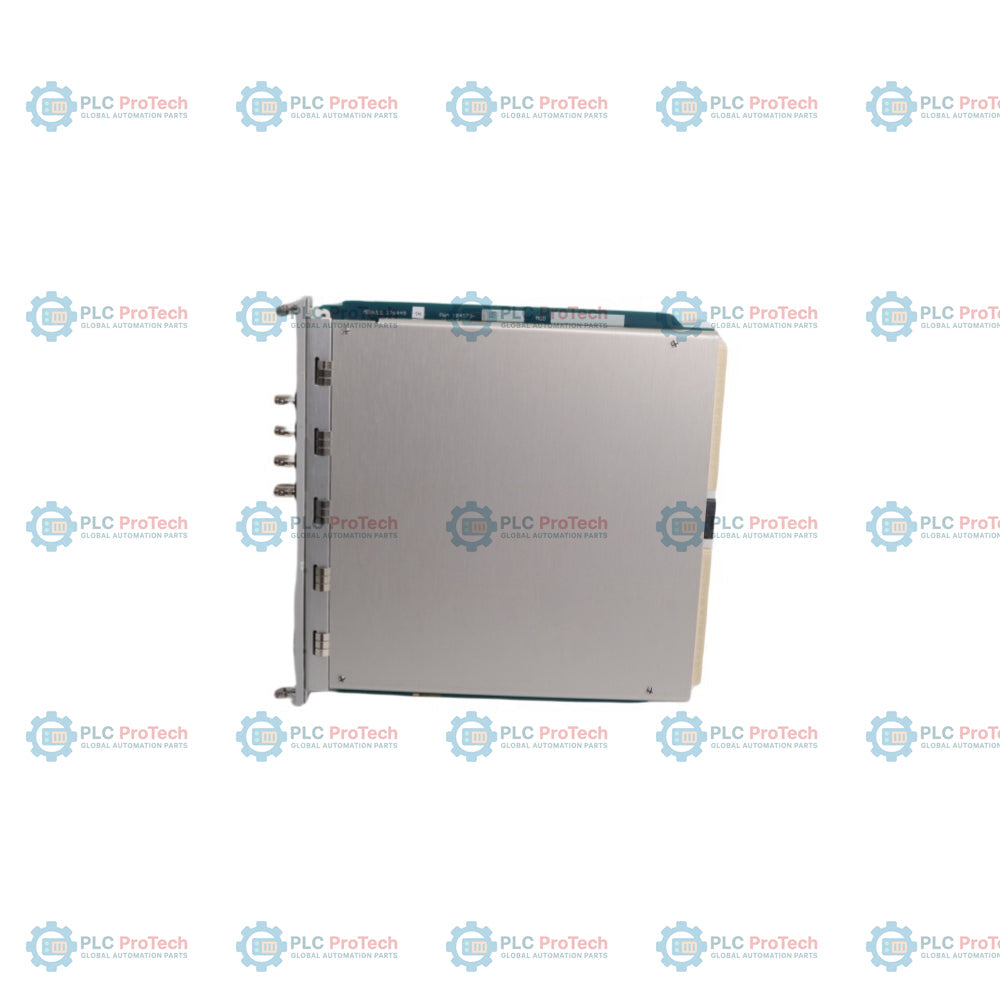

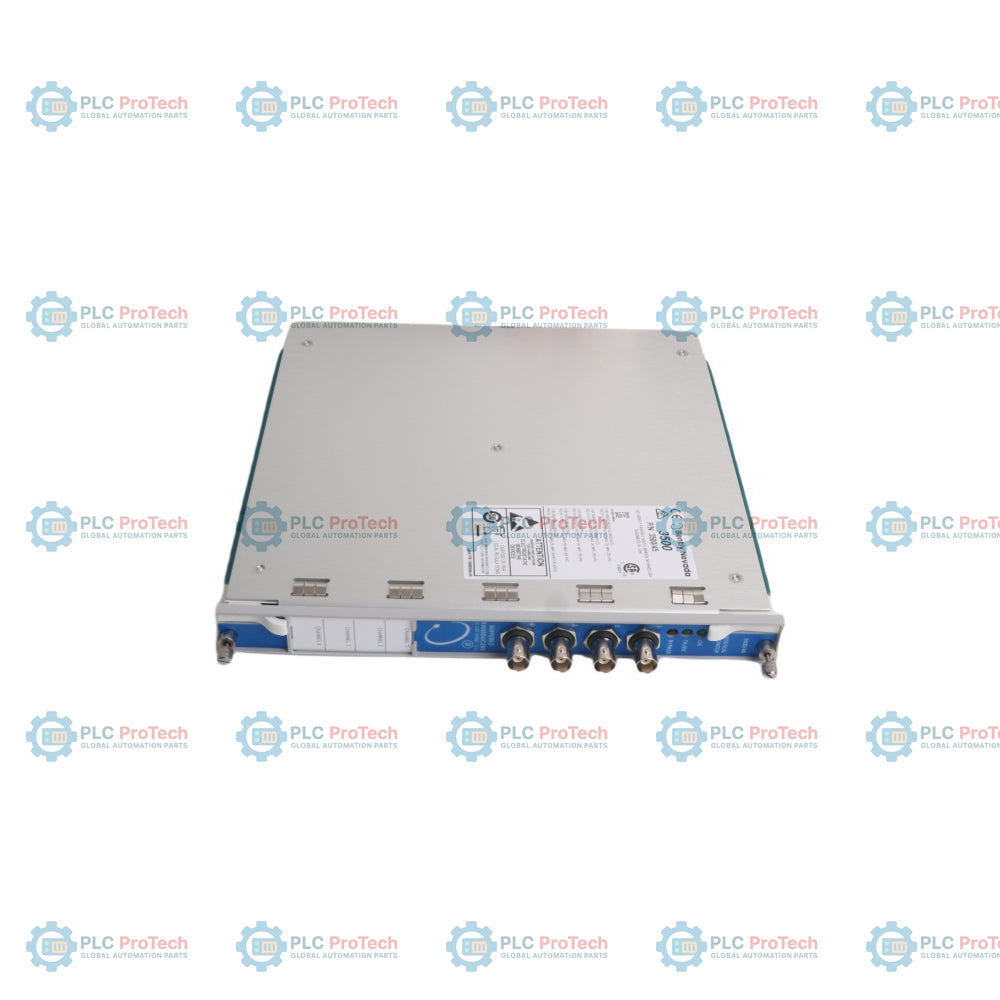

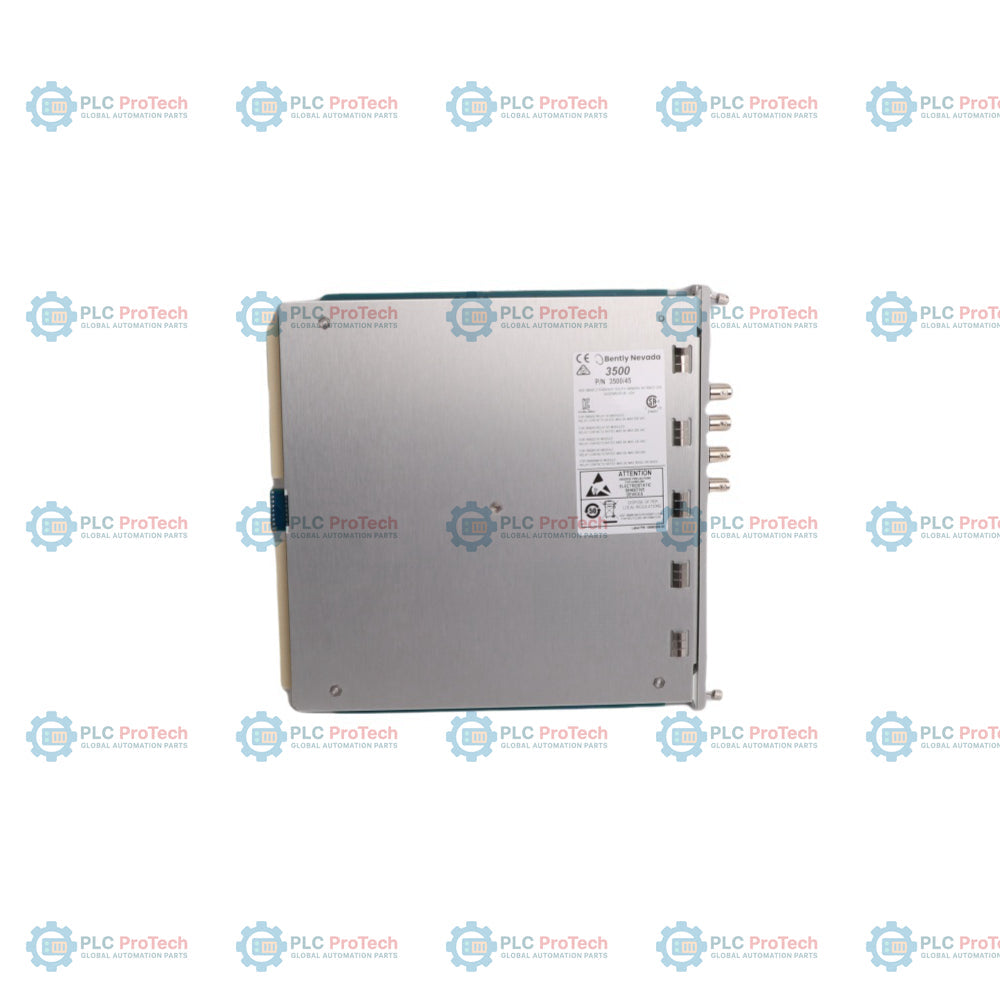

Bently Nevada 176449-04 3500/45 Bộ giám sát vị trí

Tổng quan sản phẩm

 176449-04 là một bo mạch thiết bị đo 4 kênh có độ tin cậy cao, được phát triển cho  Dòng Bently Nevada 3500 —Hệ thống Bảo vệ Máy móc tiêu chuẩn trong ngành. Hoạt động như một bộ giám sát vị trí chuyên dụng, bo mạch này xử lý các tín hiệu đầu vào động từ đầu dò tiệm cận, bộ chuyển đổi vị trí quay (RPT), chiết áp quay và máy biến áp vi sai biến thiên tuyến tính (LVDT) cả AC lẫn DC. Các môi trường quy trình liên tục quan trọng—chẳng hạn như nhà máy nhiệt điện phụ tải nền, nhà máy lọc hóa dầu và hoạt động khai thác mỏ quy mô lớn—phụ thuộc vào  176449-04 để theo dõi các chuyển động cơ khí vĩ mô trên những tài sản máy tua-bin quan trọng. Bằng cách giám sát các thông số như vị trí lực đẩy dọc trục, độ giãn nở vi sai, độ giãn nở vỏ máy và vị trí van, thiết bị cung cấp cảnh báo sớm về những sai lệch kết cấu. Việc giám sát liên tục này kích hoạt các lệnh dừng tự động khi xảy ra những thay đổi cơ khí không an toàn, bảo vệ các tài sản quay hạng nặng và giảm đáng kể thời gian ngừng hoạt động ngoài kế hoạch.

Kiến trúc cơ khí & Đánh giá tín hiệu

Cơ sở hạ tầng phần cứng, khung tương thích với nhiều bộ chuyển đổi và logic thuật toán của 176449-04 hỗ trợ các cấu hình chẩn đoán máy móc linh hoạt:

• Phân bổ kênh theo cặp: Quản lý dữ liệu qua bốn kênh độc lập được lập trình theo cặp, cho phép mô-đun thực hiện đồng thời tối đa hai chức năng vị trí riêng biệt (ví dụ: kênh 1 và 2 xử lý vị trí dọc trục, trong khi kênh 3 và 4 giám sát vị trí van).

• Giao tiếp linh hoạt với bộ chuyển đổi: Tích hợp các mạng điều chỉnh tín hiệu đầu vào có thể lựa chọn bằng phần mềm, tự động điều chỉnh trở kháng đầu vào và cấu hình kích thích bên trong để tương thích liền mạch với nhiều công nghệ phần cứng cảm biến khác nhau.

• Giám sát ngưỡng kép: Thiết lập các điểm đặt Cảnh báo có thể cấu hình riêng cho tất cả biến đo đang hoạt động, đồng thời cho phép tùy chỉnh các mức kích hoạt Nguy hiểm được gán cho hai biến quan trọng bất kỳ trong mỗi cặp kênh.

• Independent Telemetry Recording: Supplies individual isolated +4 to +20 mA analog recorder outputs for separate channels, enabling reliable tracking by external DCS and SCADA networks without skewing primary protection loops.

• Ghi dữ liệu đo từ xa độc lập: Cung cấp các đầu ra bộ ghi tương tự +4 đến +20 mA riêng biệt và cách ly cho từng kênh, cho phép các mạng DCS và SCADA bên ngoài theo dõi đáng tin cậy mà không làm sai lệch các vòng bảo vệ chính.

Chẩn đoán sự cố tốc độ cao: Thực hiện các chu kỳ quét chẩn đoán nội bộ với tốc độ cập nhật 100 ms hoặc thấp hơn, xác minh tính chính xác của đường dẫn tín hiệu tương tự và thay đổi trạng thái đèn LED cục bộ nếu xảy ra lỗi đầu dò.

Câu hỏi thường gặp về Bảo vệ & Cấu hình Máy móc

Người vận hành phân bổ các chức năng cơ khí đa dạng trên bốn kênh đầu vào như thế nào?

Các kênh của bộ giám sát được lập trình theo cặp bằng Phần mềm cấu hình giá đỡ 3500. Kênh 1 và 2 có thể chạy một chức năng cụ thể—chẳng hạn như độ giãn vi sai một dốc tiêu chuẩn—trong khi kênh 3 và 4 chạy cùng cấu hình đó hoặc một cấu hình hoàn toàn riêng biệt, chẳng hạn như vị trí van hoặc độ giãn vỏ máy.

Nguồn điện bên trong bộ giám sát thay đổi như thế nào khi chuyển đổi giữa các loại đầu dò?

Mức tiêu thụ điện năng bên trong thay đổi tùy theo bo mạch phụ giao diện I/O được chọn. Mức tiêu thụ điển hình là 7.7 W khi triển khai I/O Vị trí tiêu chuẩn, tăng lên 8.5 W khi chịu tải I/O LVDT AC và giảm xuống 5.6 W khi đọc các cấu hình Chiết áp xoay công suất thấp.

176449-04 phản ứng như thế nào với các ngắn mạch bên ngoài trên các vòng ghi dữ liệu?

Mô-đun tích hợp khả năng cách ly hoàn toàn khỏi ngắn mạch điện tử trên từng đường ra bộ ghi +4 đến +20 mA. Nếu xảy ra ngắn mạch bên ngoài hoặc lỗi đấu dây trên vòng ghi dữ liệu hạ nguồn, logic bảo vệ máy móc cốt lõi và các chức năng phát hiện cảnh báo chính vẫn tiếp tục hoạt động mà không bị gián đoạn.

Hướng dẫn Kỹ thuật & Lắp đặt

• Điều chỉnh kích thích bộ chuyển đổi và tối ưu hóa điện áp khe hở:

  Trước khi cố định mô-đun giám sát 176449-04 vào rack 3500, hãy kiểm tra để đảm bảo mô-đun I/O backplane tương ứng phù hợp với loại cảm biến hiện trường thực tế. Đối với đầu dò tiệm cận, hãy xác minh nguồn cảm biến cung cấp điện áp kích thích -24 VDC ổn định, trong khi các liên kết LVDT AC yêu cầu sóng mang hình sin chính xác 2.3 Vrms, 3400 Hz. Đối với các cấu hình lực đẩy dọc trục và độ giãn vi sai, hãy đặt đầu đầu dò hiện trường để đọc đúng điện áp tại điểm trung tâm cơ khí, căn chỉnh theo các giới hạn điện áp Khe hở DC do nhà máy quy định nhằm tối đa hóa dải đo tuyến tính tổng thể của cảm biến.

• Phương pháp tiếp địa lớp chống nhiễu và giảm nhiễu:

  Luồn toàn bộ cáp tín hiệu hiện trường của bộ chuyển đổi qua các dây xoắn đôi có vỏ chống nhiễu riêng biệt, giữ các đường dây tín hiệu vị trí cách xa các dây dẫn đầu cực công suất cao hoặc cáp biến tần VFD điều khiển động cơ. Chỉ đấu nối lưới bọc đồng bên ngoài tại các thanh tiếp địa hệ thống được chỉ định bên trong tủ rack thiết bị 3500. Để lớp bọc chống nhiễu hở mạch và được cách điện tốt tại hộp đấu nối cảm biến hiện trường nhằm ngăn dòng điện vòng tiếp địa gây nhiễu điện vào các tầng đầu vào LVDT DC 1 M Ohm có trở kháng cao.

• Quản lý nhiệt và căn chỉnh khung khe cắm:

  Bo mạch chính 176449-04 hoạt động trong dải nhiệt độ môi trường công nghiệp từ -30 đến +65 độ C. Khi triển khai các tủ rack mật độ cao, hãy kiểm tra để đảm bảo quạt thông gió của tủ duy trì luồng khí dọc sạch và ổn định qua các rãnh khe cắm. Khi đưa mô-đun giám sát vào khung rack, trượt bo mạch đều dọc theo các thanh dẫn hướng để tránh làm cong các chân đầu nối backplane, sau đó siết chặt bằng tay các vít vặn phía trên và phía dưới để đảm bảo tiếp địa kết cấu có điện trở thấp.
