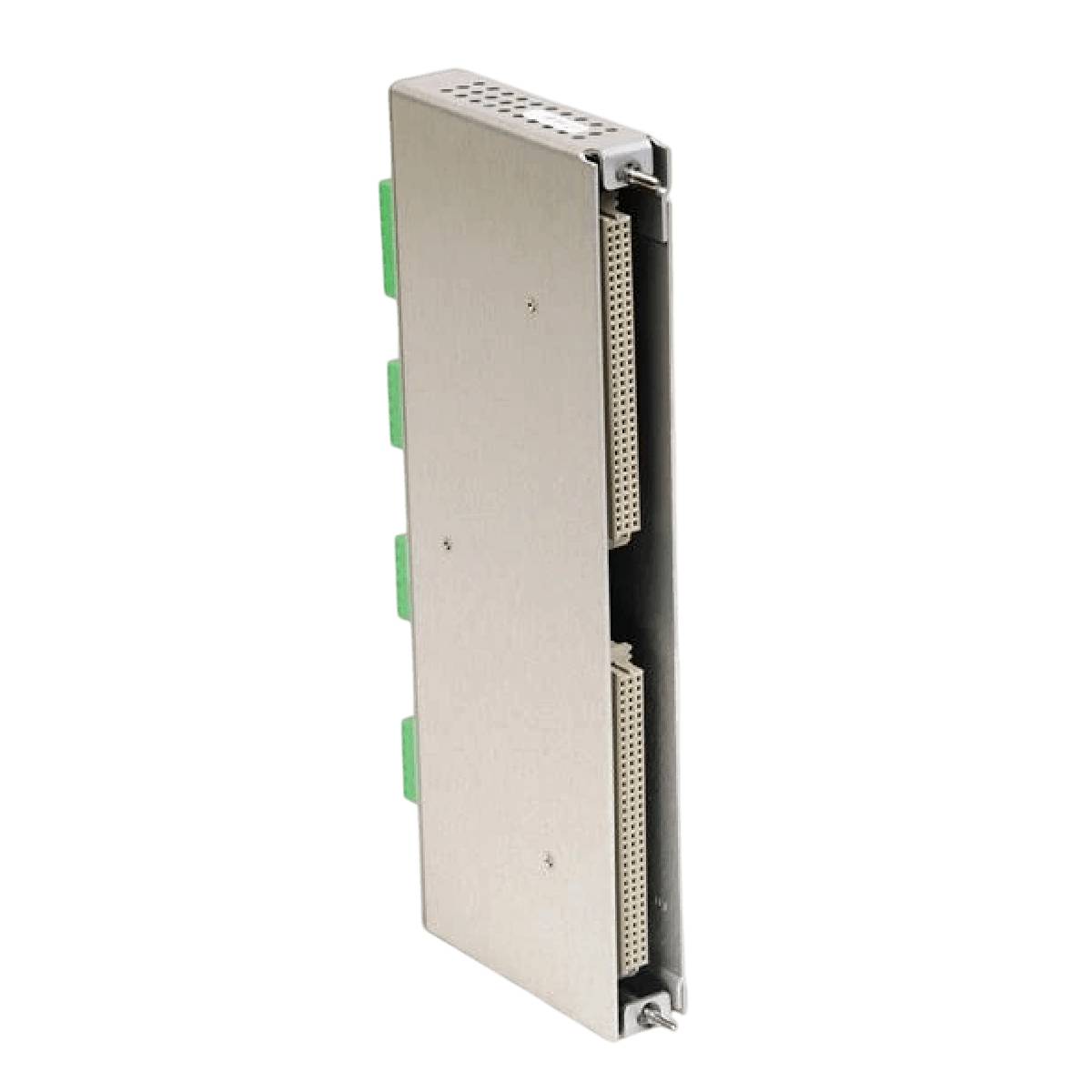

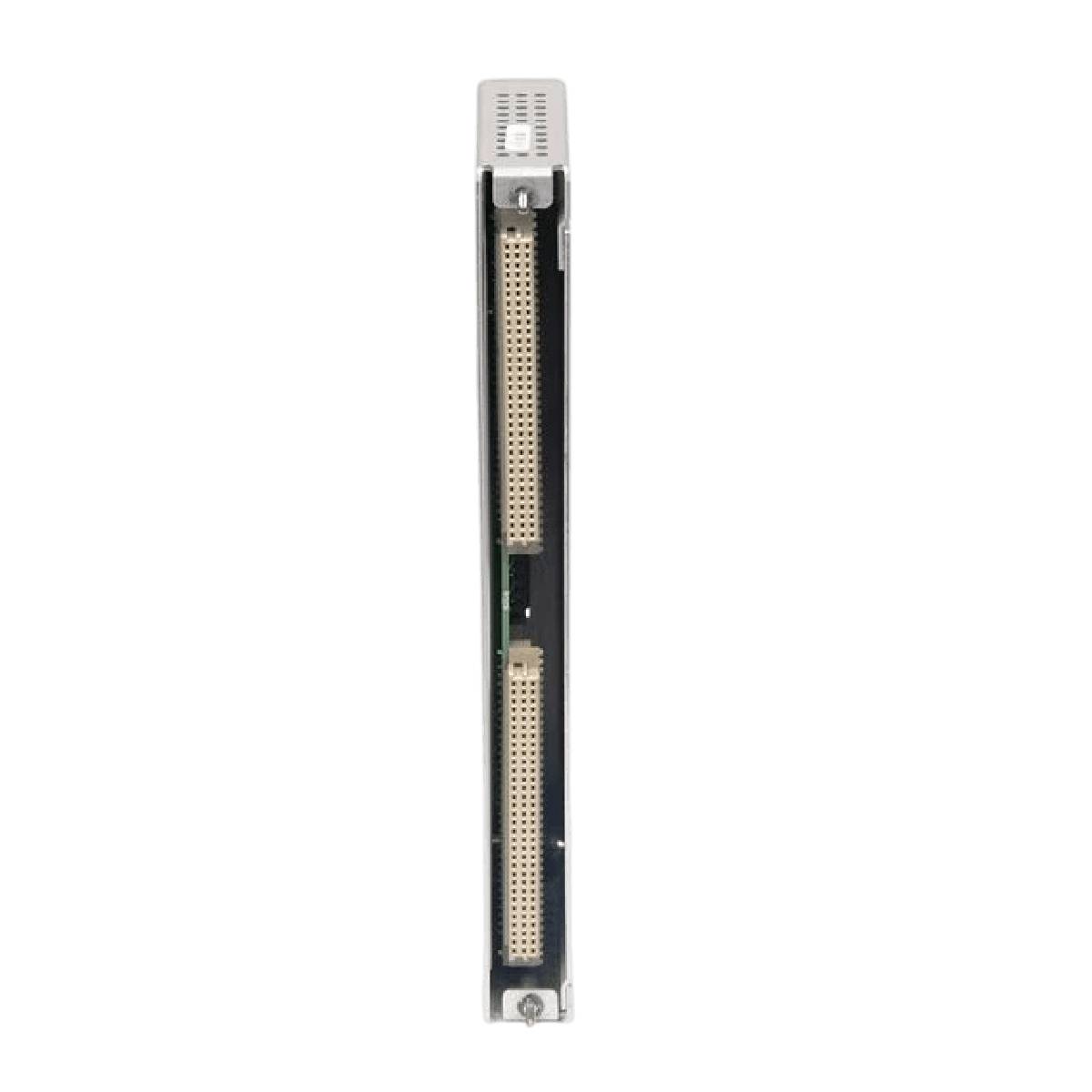

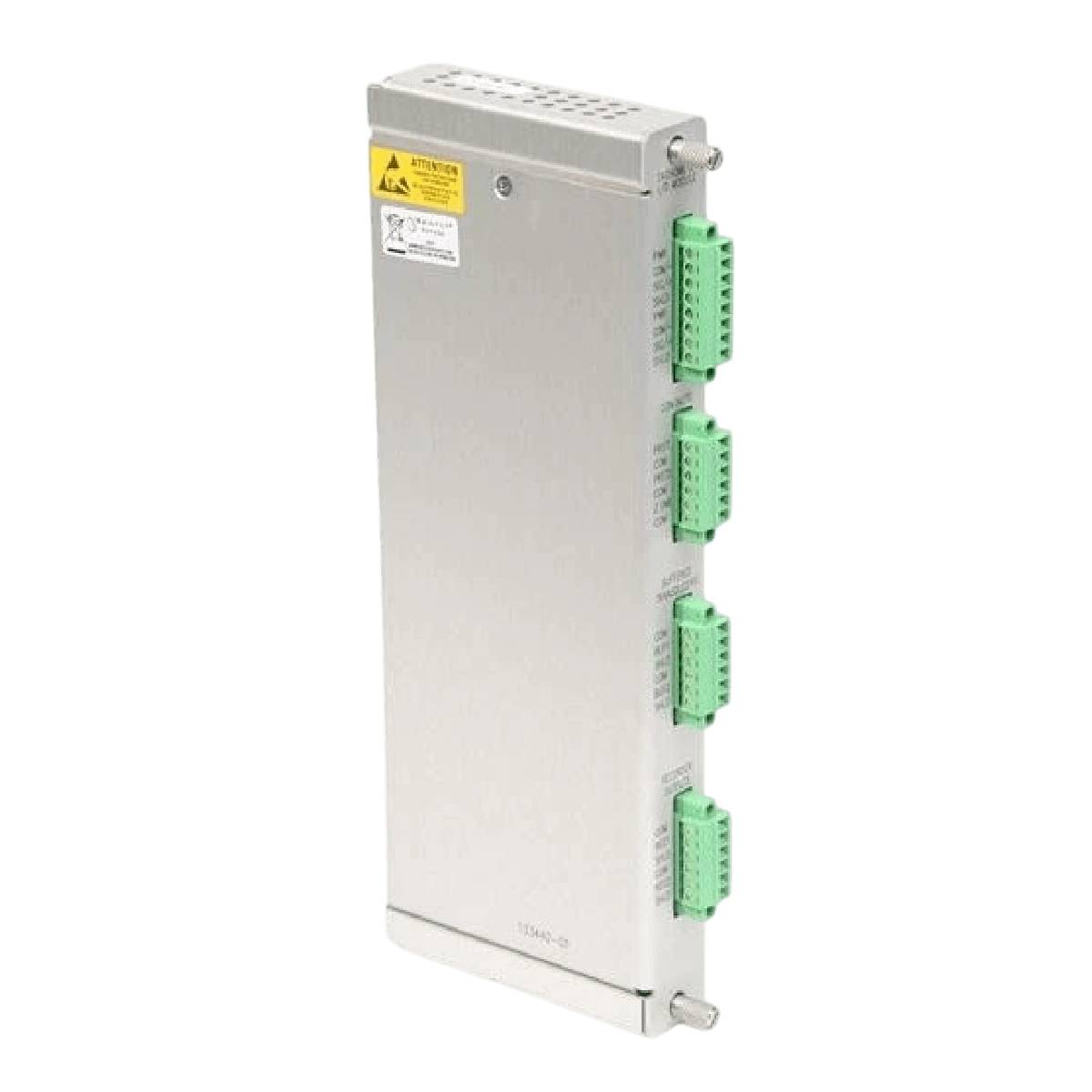

Bộ 3500/50-01-00 hoạt động như một bộ phận xử lý và giám sát tốc độ hai kênh có độ chính xác cao, được thiết kế để tích hợp trong kiến trúc giá đỡ của Hệ thống Bảo vệ Máy móc Dòng 3500 Bently Nevada. Bộ xử lý đo tốc độ hiệu suất cao này tiếp nhận các tín hiệu đầu vào động từ đầu dò tiệm cận công nghiệp hoặc bộ thu từ thụ động để tính toán các chẩn đoán quay thiết yếu. Thiết bị liên tục theo dõi các thông số quan trọng như tốc độ quay của trục, tốc độ gia tốc rôto và các vectơ hướng quay. 3500/50M sau đó bộ xử lý sẽ so sánh các biến vật lý theo thời gian thực này với các cấu hình cảnh báo do người dùng lập trình để kích hoạt logic cảnh báo tức thời của nhà máy khi các giới hạn được giám sát bị vượt qua.
Được thiết kế với chương trình cơ sở chuyên dụng, 3500/50-01-00 Loại mô-đun này có thể được cấu hình để cung cấp trực tiếp các tín hiệu Keyphasor đã điều hòa đến bảng nối lưng 3500, loại bỏ yêu cầu về không gian cho một mô-đun Keyphasor độc lập chuyên dụng bên trong giá đỡ bộ vi xử lý. Để ghi nhật ký phụ và trực quan hóa dữ liệu, mỗi kênh xử lý cung cấp các đầu ra điện áp tỷ lệ analog +4 đến +20 mA được cách ly cho máy ghi, cùng với các kết nối bộ chuyển đổi được đệm, bảo vệ liên tục chống đoản mạch thông qua các giao diện đồng trục ở mặt trước. Cấu hình cụ thể này tích hợp mô-đun I/O với các đầu nối nội bộ và không có tùy chọn phê duyệt khu vực nguy hiểm, mang lại giao diện không dùng bộ cách ly đáng tin cậy cho các phòng máy móc tiêu chuẩn.
| Mã linh kiện | Phân tích tùy chọn và mô tả hệ thống |
|---|---|
| 3500/50-AA-BB | Cụm mô-đun đo tốc độ 3500/50M |
| A: 01 | Mô-đun I/O với đầu nối nội bộ |
| B: 00 | Tùy chọn phê duyệt khu vực nguy hiểm: Không |
| Phân loại thông số | Các giá trị kỹ thuật chính xác |
|---|---|
| Nhà sản xuất | Bently Nevada (Baker Hughes) |
| Mã linh kiện chính | 3500/50-01-00 |
| Biến thể mô-đun | Mô-đun tốc kế 3500/50M |
| Phạm vi tín hiệu đầu vào | +10,0 V đến -24,0 V |
| Trở kháng đầu vào tiêu chuẩn | 20 kOhm |
| Mức tiêu thụ điện điển hình | 5,8 W |
| Tần số đầu vào tối đa | 20 kHz |
| Phạm vi toàn thang tối đa | 99.999 vòng/phút |
| Độ chính xác RPM (dưới 100 vòng/phút) | +/- 0,1 vòng/phút |
| Độ chính xác RPM (100 đến 10.000 vòng/phút) | +/- 1 vòng/phút |
| Độ chính xác RPM (trên 10.000 vòng/phút) | +/- 0,01% tốc độ trục thực |
| Độ chính xác gia tốc rôto | +/- 20 vòng/phút |
| Đầu ra dòng điện máy ghi | +4 đến +20 mA |
| Phạm vi điện trở tải máy ghi | 0 đến 600 Ohm |
| Trở kháng đầu ra đệm | 550 Ohm |
| Giới hạn nguồn cấp cho bộ chuyển đổi | 24 Vdc, tối đa 40 mA mỗi kênh |
| Điều chỉnh thời gian trễ Cảnh báo 1 | 1 đến 60 giây (khoảng thời gian 1 giây) |
| Điều chỉnh thời gian trễ Cảnh báo 2 | 1 đến 60 giây (khoảng thời gian 0,1 giây) |
| Kích thước bo mạch chính (C x R x S) | 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
| Khối lượng tịnh bo mạch chính | 0,82 kg (1,8 lb) |
| Kích thước mô-đun I/O (C x R x S) | 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) |
| Khối lượng tịnh mô-đun I/O | 0,20 kg (0,44 lb) |
| Yêu cầu không gian tủ rack (chính) | 1 khe tủ rack phía trước toàn chiều cao |
| Yêu cầu không gian tủ rack (I/O) | 1 khe tủ rack phía sau toàn chiều cao |
| Thành phần giao diện | Bố trí đầu cuối và phân bổ chức năng |
|---|---|
| Cổng đồng trục 1 trên bảng điều khiển phía trước | Đầu ra chẩn đoán dạng sóng thô của điện áp bộ chuyển đổi đệm Kênh 1 |
| Cổng đồng trục 2 trên bảng điều khiển phía trước | Đầu ra chẩn đoán dạng sóng thô của điện áp bộ chuyển đổi đệm Kênh 2 |

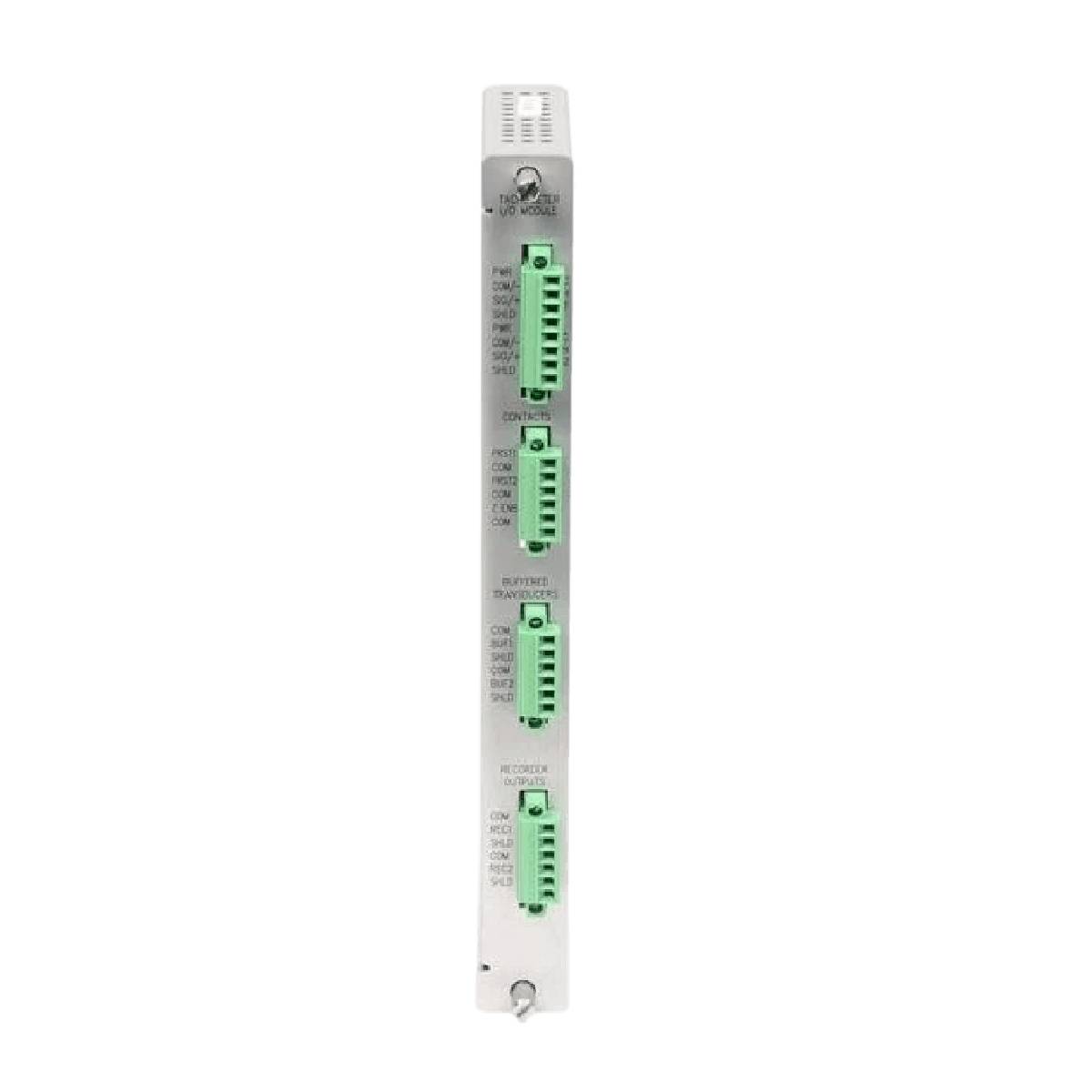

| Các khối I/O phía sau bên trong | Vít nén đầu cuối chuyên dụng cho nguồn, tín hiệu, dây chống nhiễu của bộ chuyển đổi và các đường dây máy ghi |
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 3500/50-01-00
Country of origin:Hoa Kỳ
Product Type: Mô-đun đo tốc độ
Payment: T/T, Western Union
Weight: 1020g
Dimensions: 241,3 mm x 24,4 mm x 241,8 mm
Shipping port: Xiamen
Warranty: 12 months
