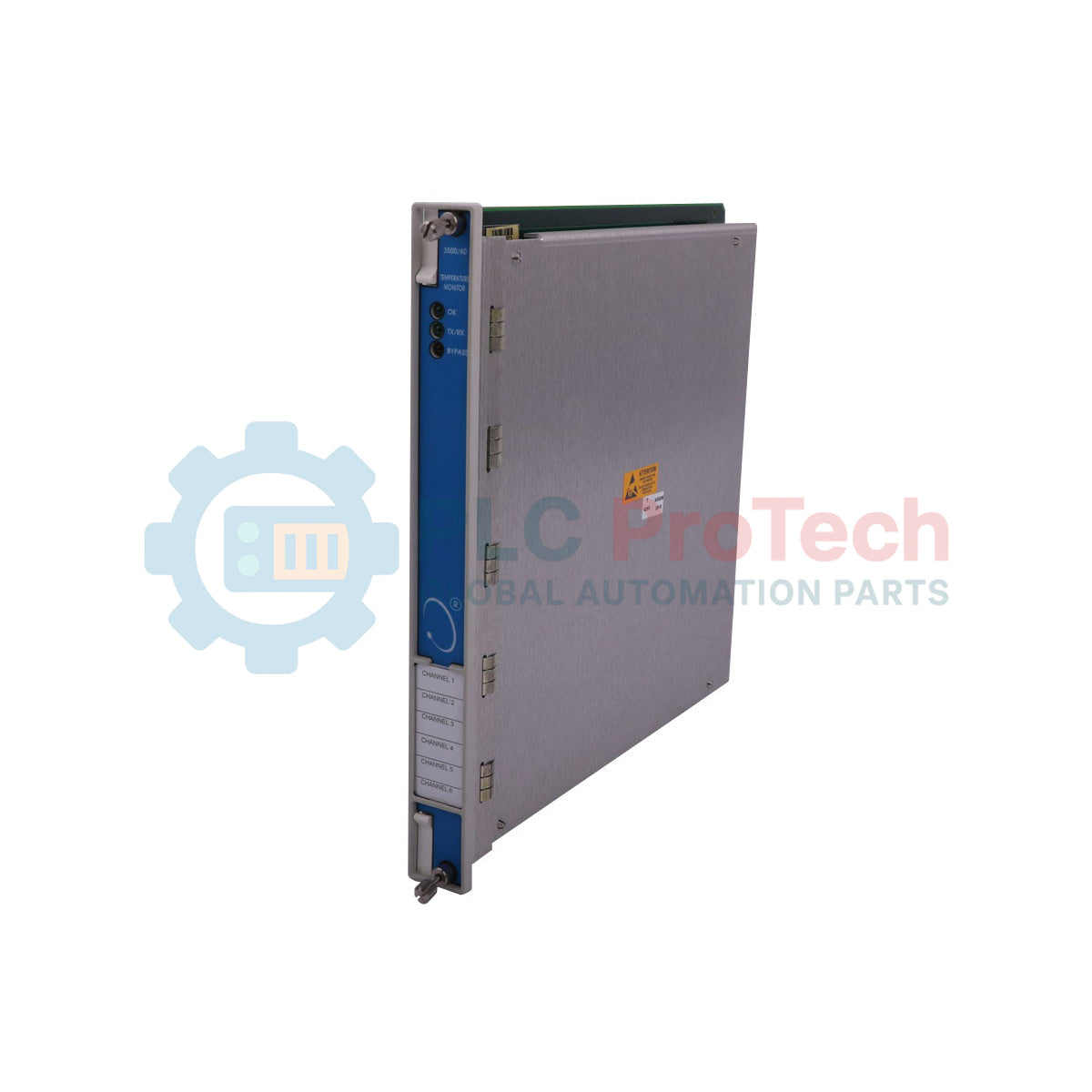

Mô-đun giám sát nhiệt độ dòng 3500 Bently Nevada 3500/60-01-CN

Mô tả

Xử lý trực tiếp tín hiệu đầu vào từ RTD và Cặp nhiệt điện, Bently Nevada 3500/60-01-CN cung cấp chức năng bảo vệ máy móc liên tục, chuyên dụng trong khung máy dòng 3500 bằng cách giám sát nhiệt độ quan trọng của máy mà không phụ thuộc vào các ngõ ra bộ ghi analog truyền thống. Mô-đun này được thiết kế cho các ứng dụng mật độ cao, độ tin cậy cao, trong đó việc giám sát nhiệt độ được tích hợp trực tiếp vào kiến trúc điều khiển kỹ thuật số của cơ sở.

Cấu hình cụ thể này sử dụng Mô-đun I/O RTD/TC không cách ly với các đầu nối bên trong, tối ưu hóa không gian bảng điều khiển và đơn giản hóa hệ thống đi dây đầu cực. Được trang bị phê duyệt CN, sản phẩm tuân thủ các tiêu chuẩn quy định theo từng quốc gia để lắp đặt trong môi trường công nghiệp khắc nghiệt.

Tính năng chính

• Giám sát liên tục: Tiếp nhận cả đầu vào từ Thiết bị dò nhiệt điện trở (RTD) và Cặp nhiệt điện (TC) để so sánh với các ngưỡng cảnh báo do người dùng xác định.
• Đầu nối bên trong: Thiết kế đầu nối nhỏ gọn giúp giảm thiểu các linh kiện đi dây bên ngoài và giảm diện tích cần thiết trong tủ đấu nối.
• Không có ngõ ra bộ ghi: Thiết kế tinh gọn, tập trung vào tích hợp kỹ thuật số qua bảng nối 3500, loại bỏ phần cứng vòng lặp analog dư thừa.
• Logic cảnh báo tích hợp: Cung cấp các ngưỡng Cảnh báo và Nguy hiểm độc lập cho từng kênh đang hoạt động.

Ứng dụng

• Theo dõi nhiệt độ ổ trục của tua-bin hơi, tua-bin khí và tua-bin thủy lực.
• Bảo vệ cuộn dây stato của động cơ điện lớn và máy phát điện.
• Chẩn đoán nhiệt cho máy nén pittông và máy nén ly tâm cao áp.
• Các vòng bảo vệ vỏ ổ trục của trạm bơm và hộp số cơ khí.

Thông số kỹ thuật

Kết nối & Giao diện

Nhận định kỹ thuật thực nghiệm

Các mẫu thay thế & khả năng tương thích

Mô-đun I/O đấu nối bên trong không cách ly -01 khác biệt về mặt vật lý so với phiên bản tương đương -02 có cách ly. Nếu thay một thiết bị cách ly bằng mô-đun này, hãy bảo đảm các khả năng hình thành vòng lặp nối đất đã được phân tích và loại bỏ trong bố trí dây dẫn hiện trường. Sử dụng Phần mềm cấu hình giá đỡ 3500 để xác nhận việc gán kênh và các tham số cảm biến khớp với hồ sơ cơ sở dữ liệu của mô-đun trước đó.

Các vấn đề dễ gặp & ghi chú kỹ thuật

Vì đây là mô-đun I/O không cách ly, các cảm biến cặp nhiệt điện và RTD phải được cách ly điện tại điểm đo để ngăn chênh lệch điện thế đất làm sai lệch dữ liệu hệ thống hoặc làm hỏng mạch đầu vào. Tránh đi dây cảm biến hiện trường gần các cáp pha công suất cao để giảm nhiễu điện từ (EMI).

Mẹo chạy thử & đấu dây

Khi sử dụng cặp nhiệt điện với các khối đấu nối bên trong, chức năng bù điểm nối lạnh (CJC) được quản lý tự động tại các đầu nối cục bộ. Để tránh đọc sai nhiệt độ, không để mặt sau giá đỡ 3500 hoặc các khối đấu nối tiếp xúc với luồng gió trực tiếp hoặc những thay đổi nhiệt độ cục bộ nhanh chóng.
