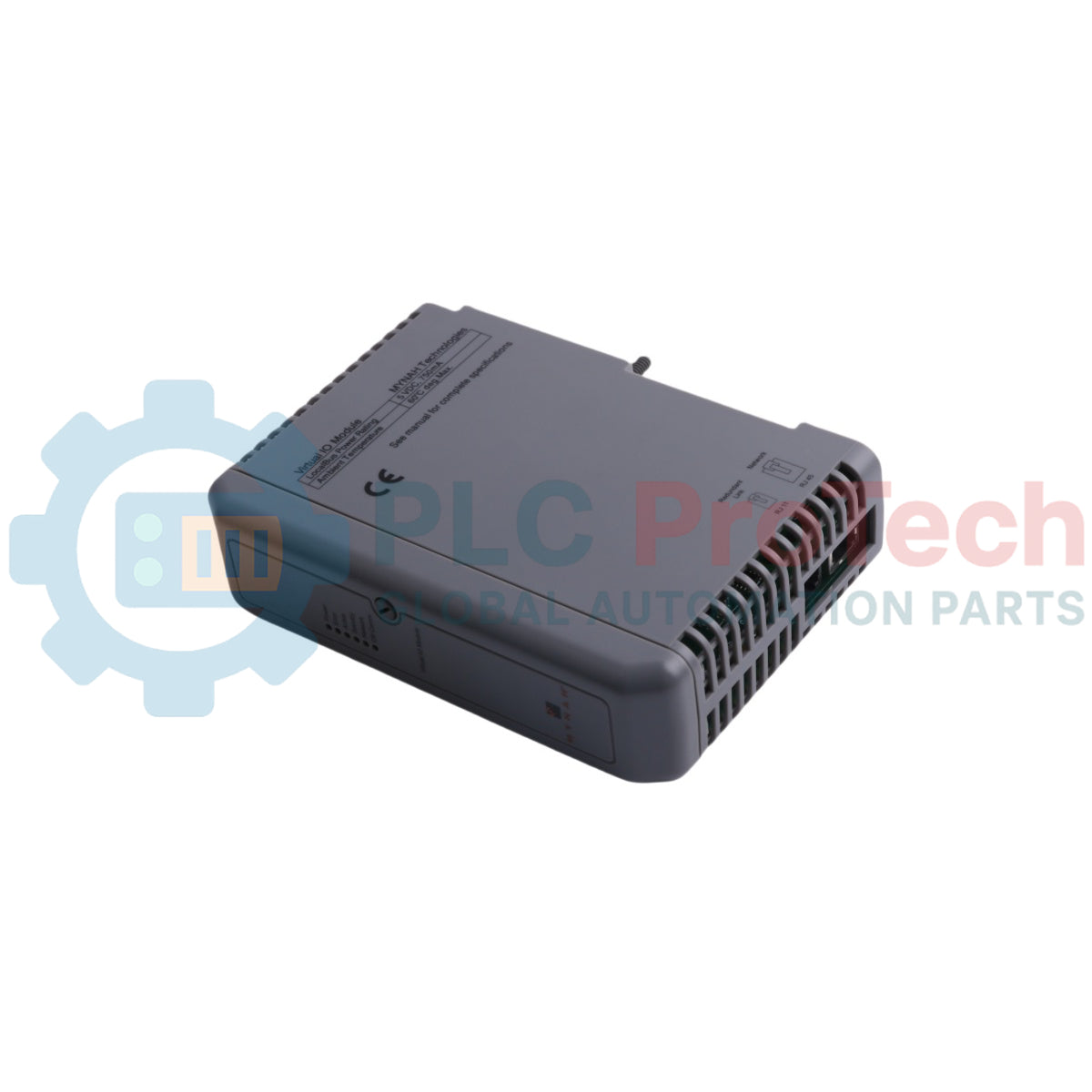

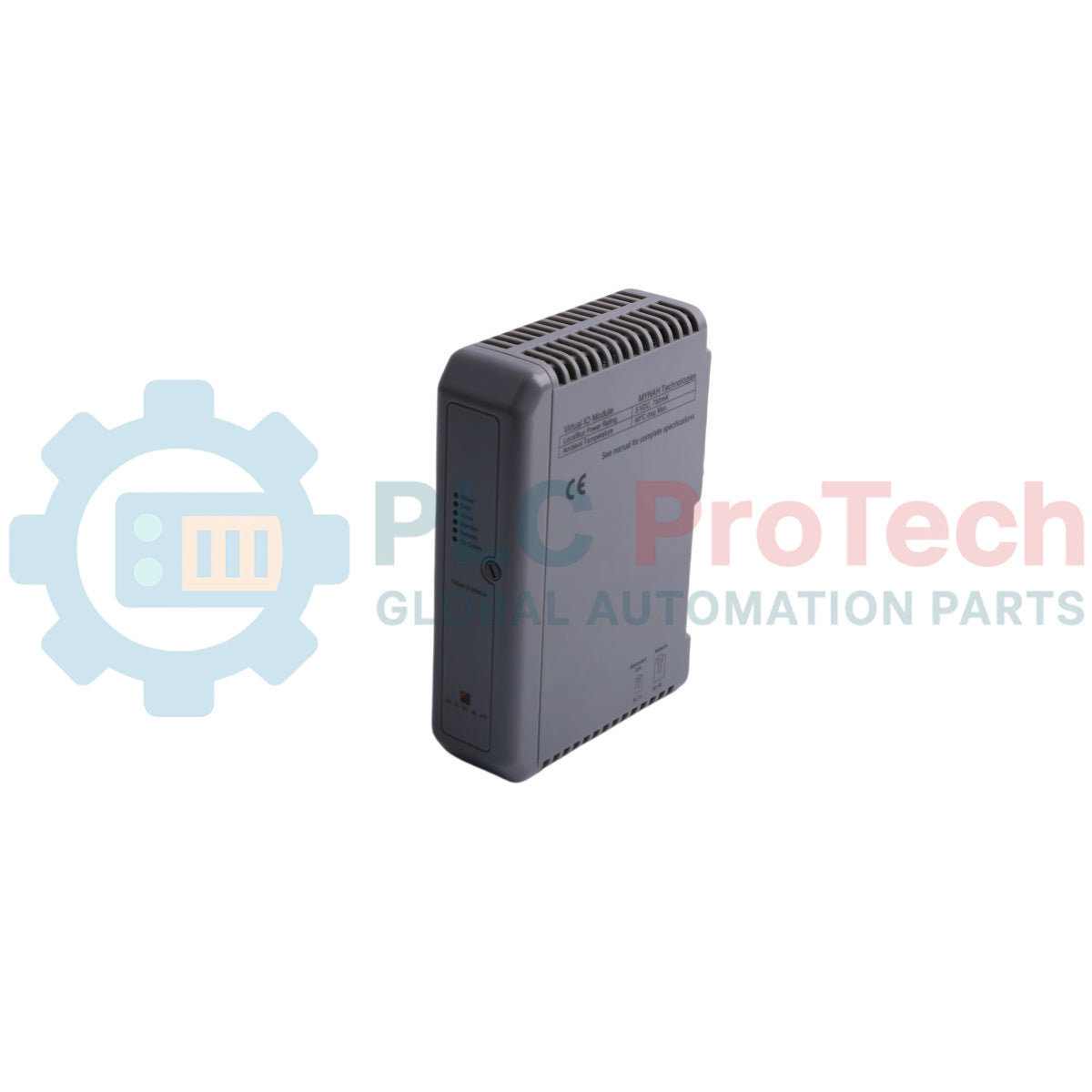

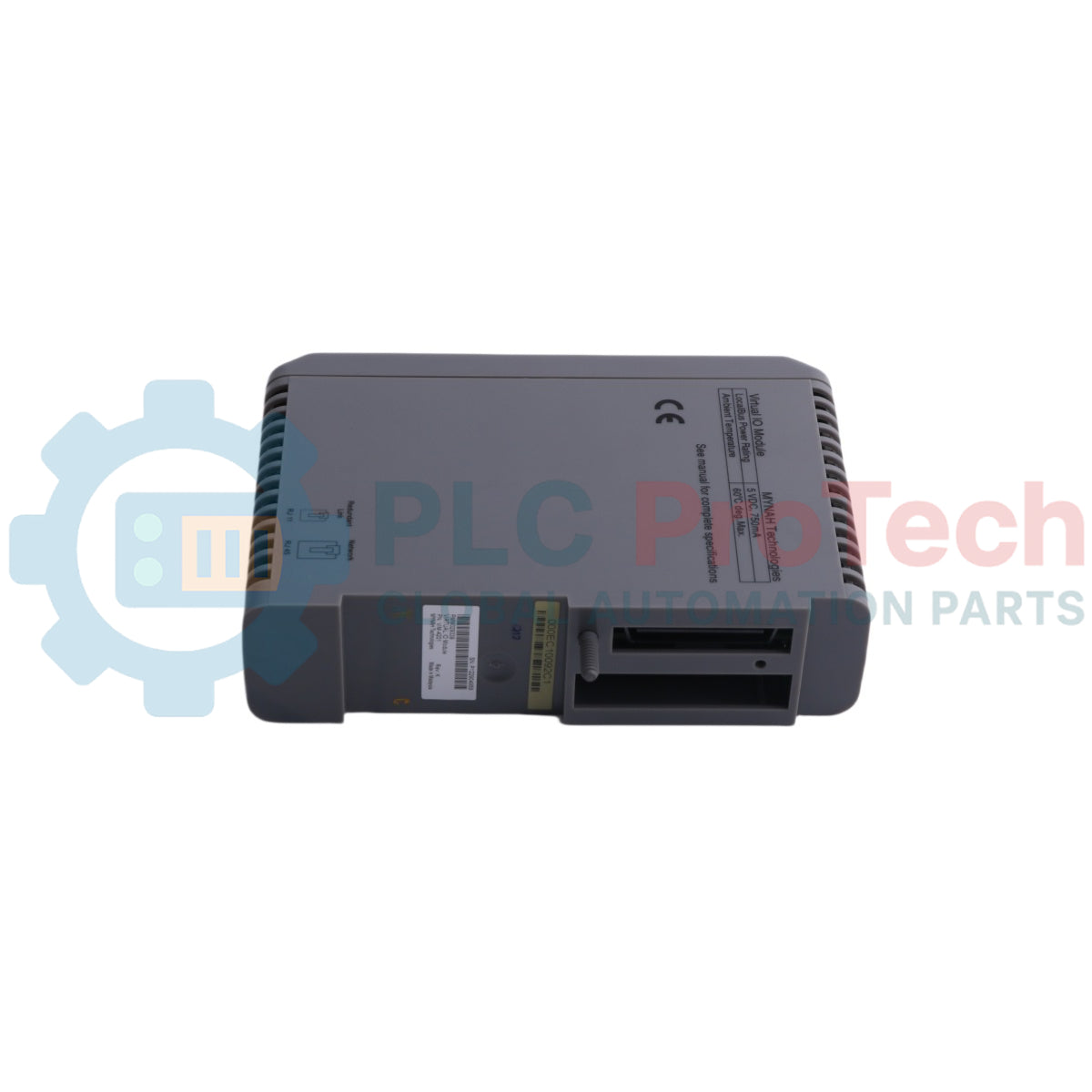

Emerson VIM-4201 là cổng mạng Mô-đun I/O ảo được thiết kế để cung cấp giao diện I/O DeltaV gốc cho các mạng và thiết bị Ethernet mở trong nhà máy. Mô-đun này cho phép các Bộ điều khiển DeltaV đọc và ghi tín hiệu từ các thiết bị tại khu vực sản xuất hoạt động trên mạng Ethernet, bao gồm bộ điều khiển logic khả trình (PLC), Trung tâm Điều khiển Động cơ và cân đo khối lượng. VIM-4201 được thiết kế riêng cho các hệ thống dự phòng, cho phép thiết lập hai mô-đun thành một cặp dự phòng nhằm cung cấp khả năng dự phòng cho mạng nhà máy. Mô-đun này mô phỏng các Thẻ Nối tiếp DeltaV, cho phép tích hợp liền mạch khi Bộ điều khiển DeltaV tự động nhận diện cổng mạng trực tiếp trong kiến trúc hệ thống DeltaV.
| Sản phẩm | Mô tả |
|---|---|
| VIM-4201 |
Mô-đun I/O ảo DeltaV dành cho hệ thống dự phòng |
| MIM-4207 | Mô-đun I/O ảo DeltaV |
| IOD-4101 | Trình điều khiển Master Modbus TCP/IP cho DeltaV VIM |
| IOD-4102 | Trình điều khiển Ethernet/IP Scanner cho DeltaV VIM |
| IOD-4104 | Trình điều khiển Ethernet/IP Scanner cho Thiết bị chung dành cho DeltaV VIM |
| Tham số | Thông số kỹ thuật |
|---|---|
| Yêu cầu nguồn | Được cấp bởi nguồn hệ thống thông qua Carrier nguồn/bộ điều khiển 2-wide |
| Dòng điện tối đa | 2,0 A |
| Bảo vệ cầu chì | 3,0 A, cầu chì không thể thay thế |
| Công suất tiêu tán | 4,0 W điển hình, tối đa 5,4 W |
| Bộ nhớ người dùng VIM | 16 MB |
| Giao diện mạng bên ngoài | Một đầu nối RJ-45 8 chân 10BaseT |
| Dung lượng Card mô phỏng | 4 Card DeltaV Serial mô phỏng |
| Dung lượng tập dữ liệu | 128 tập dữ liệu trên mỗi VIM (32 trên mỗi Card mô phỏng) |
| Dung lượng nút (Chế độ dự phòng) | Chỉ 16 slave |
| Nhiệt độ vận hành | 0 đến 60 độ C (32 đến 140 độ F) |
| Nhiệt độ bảo quản | -40 đến 85 độ C (-40 đến 185 độ F) |
| Độ ẩm tương đối | 5 đến 95%, không ngưng tụ |
| Chất gây ô nhiễm trong không khí | Chất gây ô nhiễm trong không khí ISA-S71.04-1985 Cấp G2 |
| Va đập | 10 g, sóng nửa sin trong 11 ms |
| Độ rung | 1 mm đỉnh-đỉnh từ 5 Hz đến 16 Hz, 0,5 g từ 16 Hz đến 150 Hz |
| Đèn LED chỉ báo | Trạng thái BẬT Mô tả |
|---|---|
| Xanh lục -- Nguồn | Cho biết nguồn DC đã được cấp |
| Đỏ -- Lỗi | Cho biết tình trạng lỗi |
| Xanh lục -- Hoạt động | Cho biết VIM đã được đưa vào vận hành và đang hoạt động |
| Xanh lục -- Dự phòng | Không sử dụng |
| Vàng nhấp nháy -- Mạng | Cho biết giao tiếp mạng hợp lệ |
| Vàng nhấp nháy - I/O bộ điều khiển | Cho biết giao tiếp DeltaV I/O Bus hợp lệ |
Global Express Shipping
Returns & Warranty
Manufacturer: Emerson
Product No.: VIM-4201
Country of origin:Hoa Kỳ
Product Type: Mô-đun I/O ảo
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 280g
Dimensions: 4,1 cm x 12,5 cm x 15,8 cm
Shipping port: Xiamen
Warranty: 12 months
