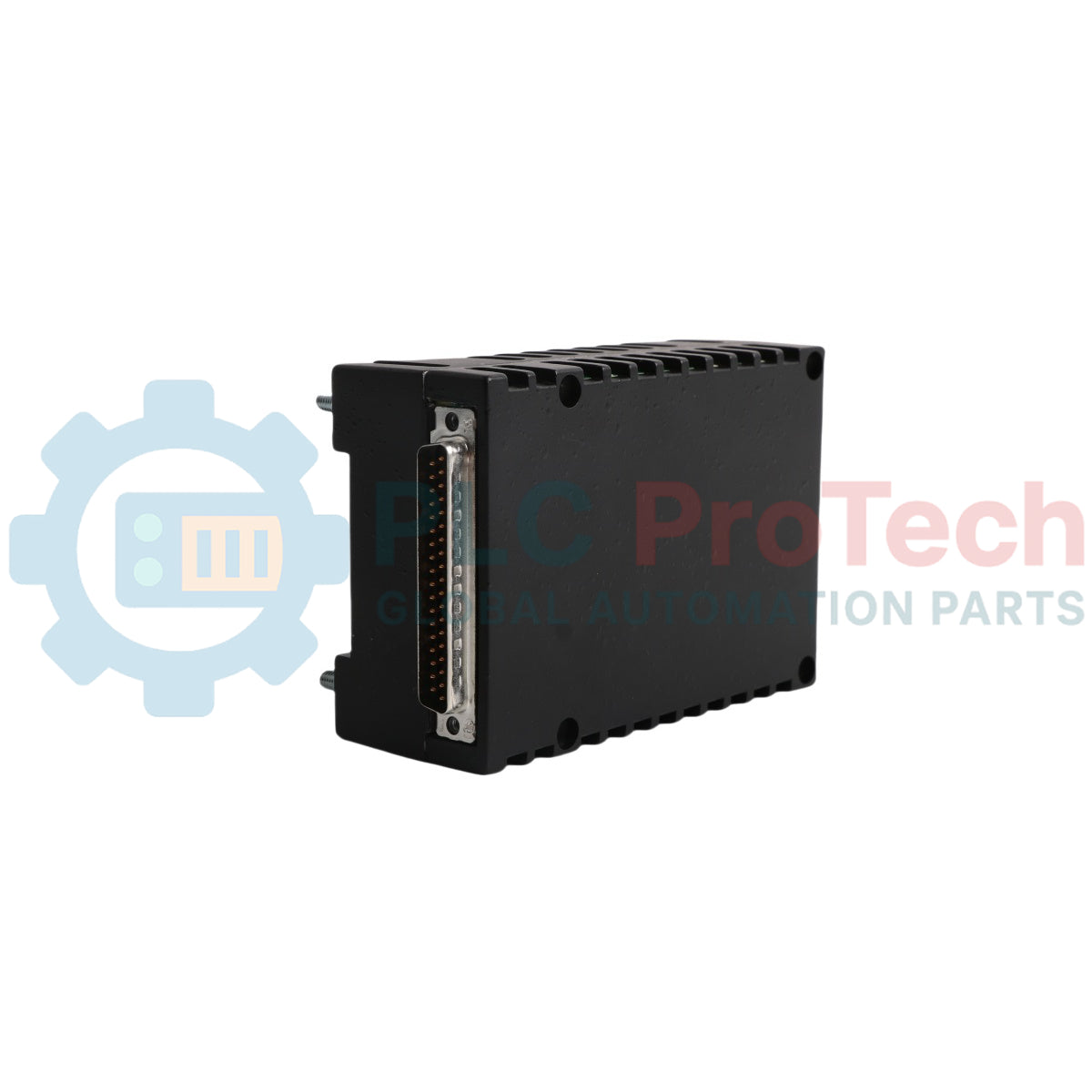

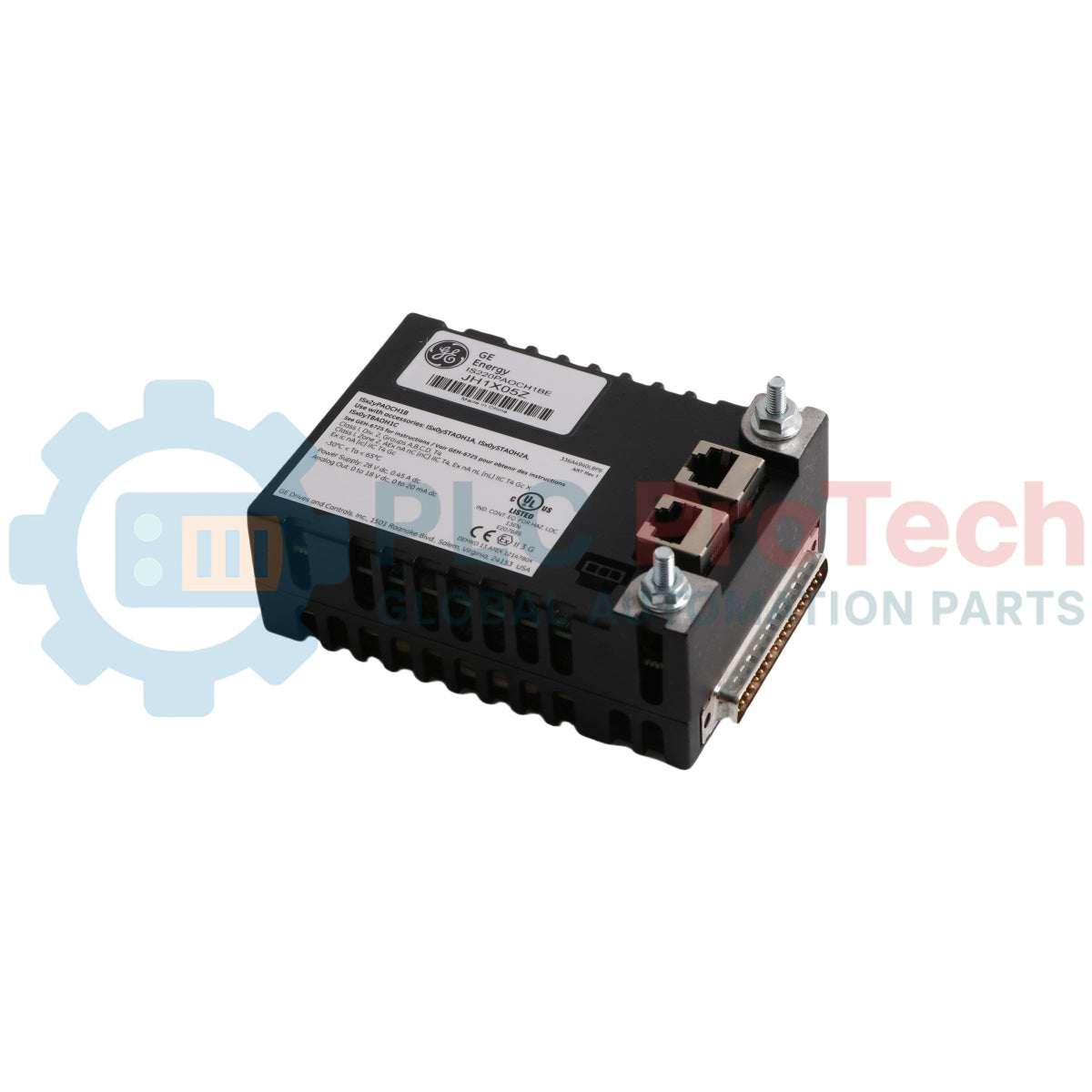

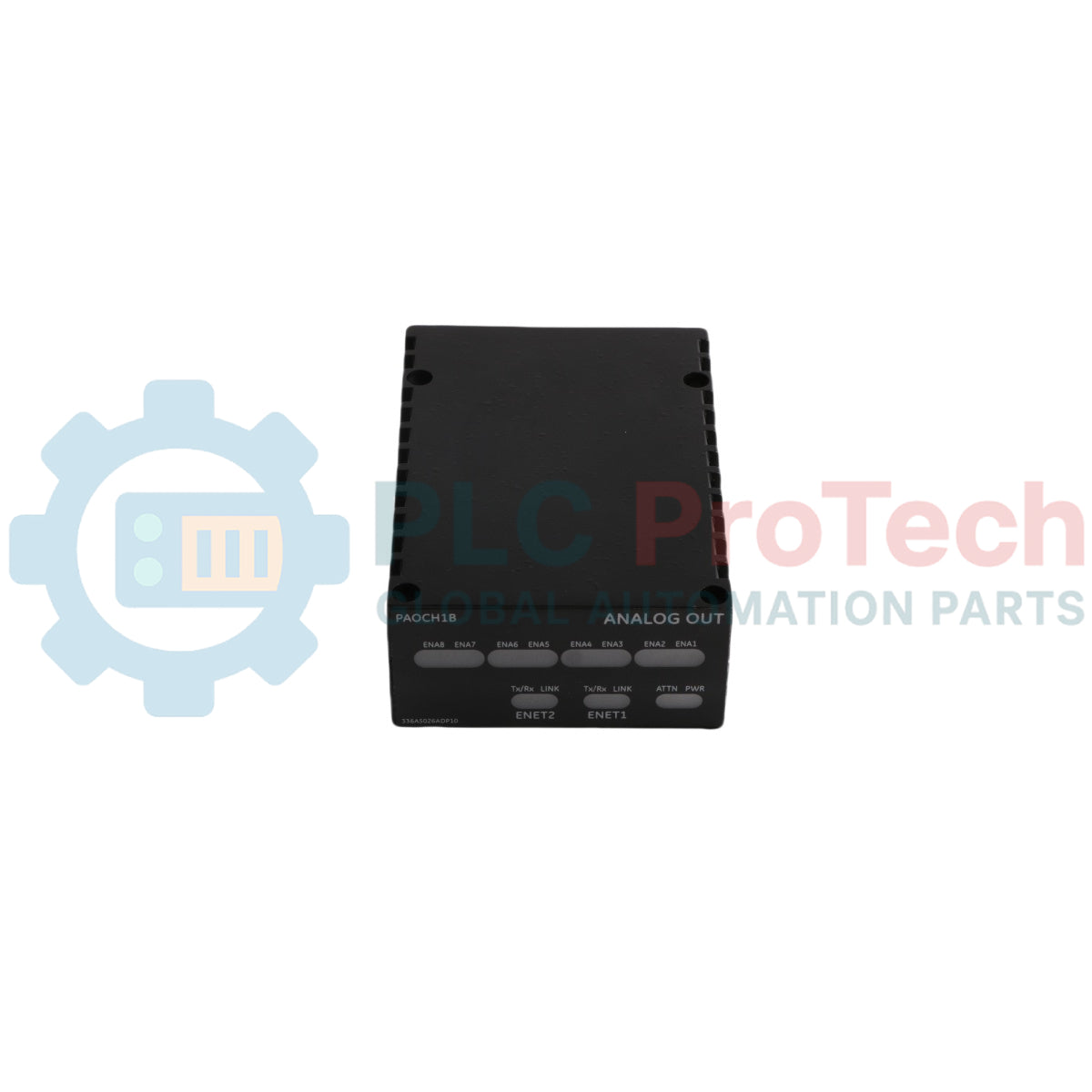

IS220PAICH1B là bộ I/O tương tự phân tán Mark VIe, được thiết kế để kết nối các tín hiệu tương tự hiện trường với hệ thống điều khiển. Thiết bị hỗ trợ đầu vào tương tự điện áp và dòng điện, đầu ra tương tự cùng các chức năng cấp nguồn tích hợp cho bộ truyền trong nền tảng GE Mark VIe. Mô-đun được phê duyệt để sử dụng với các bảng đấu nối cụ thể, bao gồm phụ kiện dòng STAI và TBAI, đồng thời phù hợp để lắp đặt tại các vị trí nguy hiểm khi được sử dụng theo yêu cầu lắp đặt của GE.
Bộ I/O tương tự IS220PAICH1B thu nhận tín hiệu quá trình tương tự, tạo tín hiệu đầu ra cho các thiết bị hiện trường và cung cấp nguồn kích cho bộ truyền. Thiết bị thường được triển khai trong các hệ thống điều khiển tua-bin, hệ thống tự động hóa quy trình, các ứng dụng hệ thống phụ trợ nhà máy và những môi trường điều khiển công nghiệp khác sử dụng kiến trúc Mark VIe. Mô-đun hỗ trợ cả thiết bị đo dựa trên điện áp và dòng điện, đồng thời giao tiếp thông qua hạ tầng I/O phân tán Mark VIe.
| Tham số | Thông số |
|---|---|
| Nhà sản xuất | General Electric (GE) |
| Model | IS220PAICH1B |
| Loại sản phẩm | Bộ I/O tương tự Mark VIe |
| Nền tảng hệ thống | Hệ thống điều khiển Mark VIe |
| Điện áp nguồn (Tối thiểu) | 22,5 V DC |
| Điện áp nguồn (Danh định) | 24,0 / 28,0 V DC |
| Điện áp nguồn (Tối đa) | 28,6 V DC |
| Mức tiêu thụ dòng điện tối đa | 0,49 A DC |
| Phạm vi điện áp đầu vào tương tự 1-8 | -10 đến +10 V dc |
| Dải dòng điện đầu vào analog 1-8 | 0 đến 20 mA dc |
| Dải điện áp đầu vào analog 9-10 | -5 đến +5 V dc |
| Dải dòng điện đầu vào analog 9-10 | -1 đến 20 mA dc |
| Dải điện áp đầu ra analog | 0 đến 16.3 V dc |
| Dải dòng điện đầu ra analog | 0 đến 20 mA dc |
| Điện áp nguồn cho bộ truyền analog | 22.8 đến 25.2 V dc |
| Điện áp danh định nguồn cho bộ truyền analog | 24.0 V dc |
| Dòng điện nguồn cho bộ truyền analog | 21 mA dc |
| Hỗ trợ khu vực nguy hiểm | Có |
| Xuất xứ | Hoa Kỳ |
| Khối lượng | Không được nêu trong nguồn được cung cấp |
| Kích thước | Không được nêu trong nguồn được cung cấp |
Dữ liệu nguồn được trích xuất trực tiếp từ thông số kỹ thuật Mô-đun I/O analog GEH-6725R PAIC/YAIC.
| Bảng đầu cuối phụ kiện |
|---|
| IS200STAIH1A |
| IS200STAIH2A |
| IS200TBAIH1C |
| IS400STAIH1A |
| IS400STAIH2A |
| IS400TBAIH1C |
Các tổ hợp được phê duyệt được liệt kê rõ ràng cho các lắp đặt IS220PAICH1B tại khu vực nguy hiểm.
| Tham số | Giá trị |
|---|---|
| Voc / Uo | 28.6 V |
| Isc / Io | 22.4 mA |
| Po | 0.64 W |
| Ca / Co | 0.26 uF |
| La / Lo | 100 mH |
Áp dụng khi sử dụng theo các yêu cầu lắp đặt an toàn nội tại "ic".
| Chân đầu nối | Chức năng |
|---|---|
| TB1.45 | Tín hiệu 1 + |
| TB1.46 | Đường hồi 1 - |
| TB1.47 | Tín hiệu 2 + |
| TB1.48 | Đường hồi 2 - |
| TB2.45 | Tín hiệu 1 + (TBAI) |
| TB2.46 | Đường hồi 1 - (TBAI) |
| TB2.47 | Tín hiệu 2 + (TBAI) |
| TB2.48 | Đường hồi 2 - (TBAI) |
Trích xuất từ sơ đồ phân bổ đầu cuối hiện trường an toàn nội tại.
| Loại chứng nhận | Phê duyệt |
|---|---|
| Chứng nhận UL | UL E207685 |
| Chứng nhận ATEX | UL DEMKO 13 ATEX 1214780X |
| Cấp I Phân khu 2 | Nhóm A, B, C, D |
| Cấp I Vùng 2 | Nhóm IIC |
| Vùng ATEX 2 | Nhóm IIC |
| Nhãn thiết bị | Cấp I, Phân khu 2, Nhóm A, B, C, D, T4 |
| Nhãn Vùng 2 | AEx nA nC [nC] IIC T4 |
| Nhãn ATEX | Ex ic nA [ic] IIC T4 Gc |
Trích xuất trực tiếp từ Phụ lục A, Phụ lục B và Phụ lục C.
Global Express Shipping
Returns & Warranty
Manufacturer: General Electric
Product No.: IS220PAICH1B
Country of origin:Hoa Kỳ
Product Type: Bộ I/O tương tự
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 380g
Dimensions: 12.8 cm x 8.2 cm x 6 cm
Shipping port: Xiamen
Warranty: 12 months
