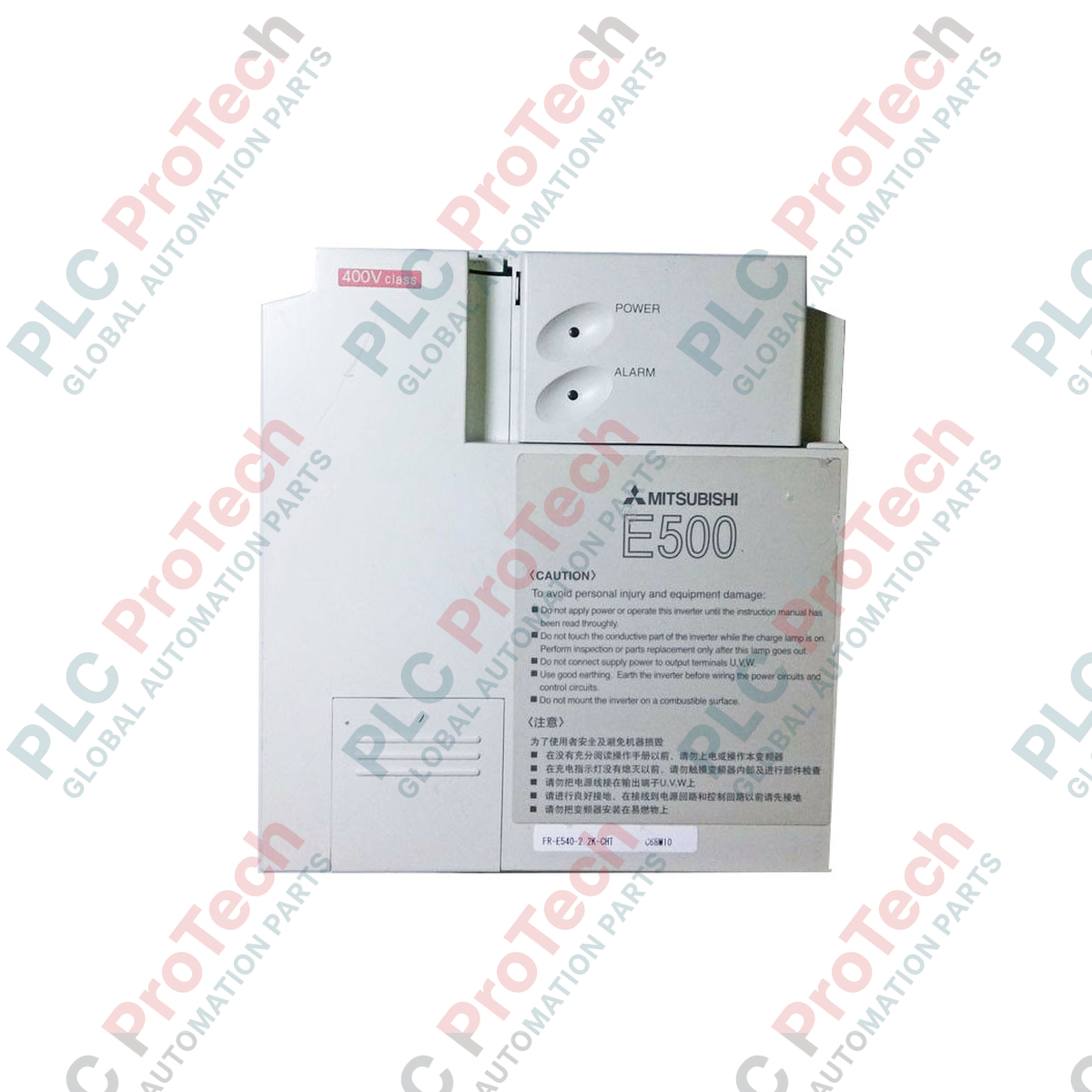

Điều chỉnh động cơ AC ba pha với độ chính xác cao, Mitsubishi Electric FR-E540-2.2K-CHT là một biến tần nhỏ gọn được thiết kế cho các hệ thống tự động hóa công nghiệp cấp 400V. Biến tần 2.2 kW này cung cấp khả năng điều khiển tốc độ và mô-men đáng tin cậy, sử dụng công nghệ điều khiển véc-tơ từ thông nâng cao để tối ưu hóa hiệu suất động cơ ngay cả ở tần số vận hành thấp.
| Tham số | Giá trị thông số |
|---|---|
| Nhà sản xuất | Mitsubishi Electric |
| Mã model | FR-E540-2.2K-CHT |
| Dòng sản phẩm | FR-E500 (E540) |
| Cấp điện áp đầu vào | AC ba pha 380 đến 480V (+/-10%) |
| Tần số đầu vào | 50/60 Hz (+/-5%) |
| Điện áp đầu ra | AC ba pha 380 đến 480V (không được vượt quá điện áp đầu vào) |
| Công suất động cơ áp dụng | 2.2 kW (3.0 HP) |
| Dòng điện đầu ra định mức | 6.0 A |
| Kết cấu bảo vệ | IP40 (loại có vỏ bảo vệ) |
| Phương pháp làm mát | Làm mát bằng không khí cưỡng bức |
| Nhiệt độ môi trường vận hành | -10 đến +50 độ C (không đóng băng) |
| Trọng lượng vận chuyển (tính toán) | 3.0 kg |
| Kích thước bao bì (tính toán) | 240 mm x 180 mm x 170 mm |
| Đầu nối / Chân | Chức năng / Phân công mạch |
|---|---|
| R/L1, S/L2, T/L3 | Đầu vào nguồn điện AC ba pha |
| U, V, W | Đầu nối đầu ra động cơ AC ba pha |
| P/+, PR | Đầu nối điện trở hãm bên ngoài |
| STF | Đầu vào lệnh khởi động quay thuận |
| STR | Đầu vào lệnh khởi động quay ngược |
| SD | Đầu nối chung cho các tín hiệu đầu vào tiếp điểm |
| A, B, C | Các đầu nối đầu ra rơ-le (chỉ báo trạng thái Lỗi/Cảnh báo) |
FR-E540-2.2K-CHT thuộc dòng FR-E500 đã cũ. Khi thay thiết bị này bằng các mẫu tương đương hiện đại như FR-E740-2.2K hoặc FR-E840-2.2K, hãy kiểm tra kích thước lắp đặt thực tế vì các thế hệ mới có thiết kế nhỏ gọn hơn. Có thể di chuyển các bộ tham số bằng phần mềm FR Configurator của Mitsubishi, nhưng các tham số vectơ nâng cao có thể cần được hiệu chỉnh thủ công để phù hợp với đặc tính động cơ.
Vỏ bảo vệ IP40 (được biểu thị bằng biến thể khu vực CHT) hạn chế khả năng tản nhiệt tự nhiên so với các mẫu IP20 khung mở. Đảm bảo tủ điều khiển có hệ thống thông gió cưỡng bức phù hợp, duy trì nhiệt độ môi trường dưới 50 degC. Tránh vận hành bộ truyền động ở tần số sóng mang trên 14.5 kHz trong các ứng dụng tải cao để ngăn hiện tượng ngắt nhiệt sớm.
Luôn tách dây tín hiệu điều khiển khỏi cáp động cơ điện áp cao để ngăn nhiễu điện từ. Nối trực tiếp khung động cơ với đầu nối đất của bộ truyền động bằng dây đai đồng bện dày. Đặt tham số Pr. 79 để xác định nguồn lệnh (Bên ngoài, PU hoặc Kết hợp) trước khi tiến hành chạy thử ban đầu.
Nguy cơ điện giật. Ngắt tất cả nguồn điện đầu vào trước khi lắp đặt hoặc đấu dây. Chờ ít nhất 10 phút sau khi tắt nguồn để các tụ điện liên kết DC bên trong xả hoàn toàn. Dùng đồng hồ vạn năng kỹ thuật số để xác nhận điện áp bus DC dưới 20V DC trước khi chạm vào bất kỳ đầu nối nào.
Lắp biến tần theo phương thẳng đứng trên bề mặt phẳng, không cháy (chẳng hạn như tấm kim loại) để đảm bảo tản nhiệt tối ưu qua bộ tản nhiệt phía sau.
Duy trì khoảng hở tối thiểu 50 mm ở cả hai bên và 100 mm ở phía trên và phía dưới thiết bị để luồng khí từ quạt làm mát không bị cản trở.
Nối các dây nguồn chính vào R/L1, S/L2 và T/L3. Nối các dây động cơ vào U, V và W. Không nối dây nguồn AC vào các đầu ra vì điều này sẽ làm hỏng các mô-đun IGBT bên trong.
Đảm bảo đầu nối đất được nối với hệ thống tiếp đất loại D riêng biệt (điện trở tiếp đất từ 100 ohm trở xuống) để giảm nhiễu điện và đảm bảo an toàn.
