Mô tả

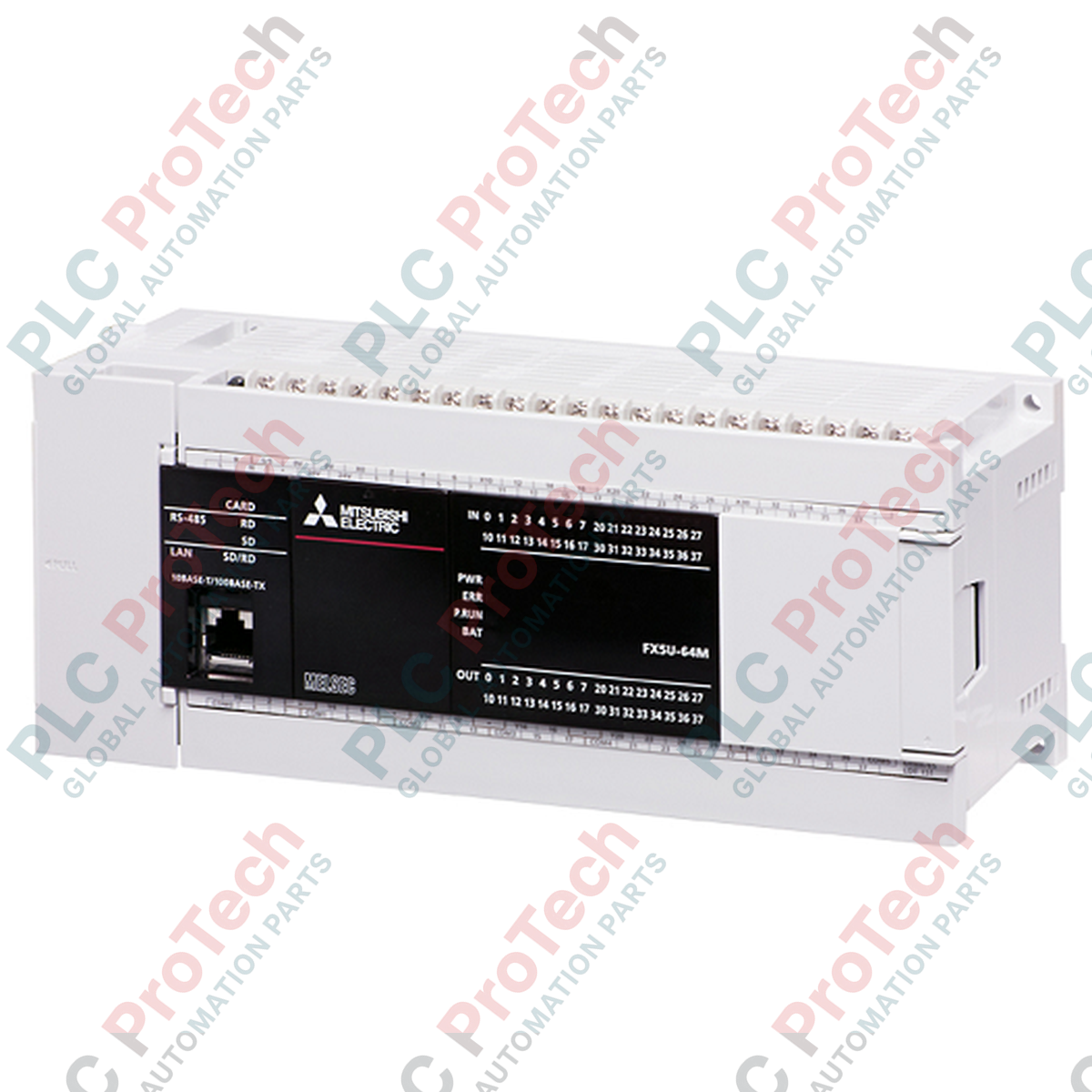

Tích hợp khả năng điều khiển hiệu suất cao và kết nối công nghiệp tích hợp, Mitsubishi Electric FX5U-64MT/ESS là bộ xử lý nền tảng trong dòng PLC nhỏ gọn MELSEC iQ-F. Bộ điều khiển này mang lại khả năng xử lý tốc độ cao và dung lượng mạnh mẽ, được thiết kế để xử lý các chuỗi tự động hóa phức tạp. Được trang bị 32 ngõ vào kỹ thuật số (24 V DC, sink/source) và 32 ngõ ra kỹ thuật số (transistor, source), thiết bị cung cấp mật độ I/O vật lý vượt trội trong một thiết kế nhỏ gọn. Người dùng được hưởng lợi từ Ethernet tích hợp, giao tiếp nối tiếp RS-485 và I/O analog tích hợp, giảm nhu cầu sử dụng các mô-đun mở rộng phụ trợ trong các hệ thống công nghiệp quy mô vừa.
Tính năng
-
Thực thi tốc độ cao: Tốc độ xử lý 34 ns đối với các lệnh cơ bản, đảm bảo hệ thống vận hành nhanh nhạy.
-
Cổng Ethernet tích hợp: Hỗ trợ CC-Link IE Field Basic, Modbus/TCP và giao tiếp socket trực tiếp.
-
Cổng RS-485 tích hợp: Cho phép kết nối liền mạch với tối đa 16 biến tần Mitsubishi hoặc thiết bị Modbus/RTU.
-
I/O analog tích hợp: Tích hợp ngõ vào analog 2 kênh (0 đến 10 V DC) và ngõ ra analog 1 kênh (0 đến 10 V DC).
-
Định vị dựa trên phần cứng: Có ngõ ra xung 4 trục (tối đa 200 kpps) cho các ứng dụng điều khiển chuyển động chính xác.
-
Khe cắm thẻ SD: Hỗ trợ thẻ SD/SDHC tiêu chuẩn để sao lưu chương trình, ghi dữ liệu và dễ dàng cập nhật firmware.
Ứng dụng
- Hệ thống gắp và đặt đa trục cùng máy móc đóng gói.
- Điều khiển trạm bơm, hệ thống lọc nước và buồng môi trường.
- Hệ thống xử lý vật liệu tự động, mạng băng tải và hệ thống phân loại.
- Hệ thống điều khiển HVAC phân tán và giám sát cơ sở.
Bảng thông số kỹ thuật
| Tham số |
Giá trị / Thông số kỹ thuật |
| Nhà sản xuất |
Mitsubishi Electric |
| Mã model |
FX5U-64MT/ESS |
| Dòng sản phẩm |
Dòng MELSEC iQ-F (FX5U) |
| Số điểm ngõ vào |
32 điểm |
| Loại ngõ vào |
24 V DC (Sink / Source) |
| Số điểm ngõ ra |
32 điểm |
| Loại ngõ ra |
Transistor (Source) |
| Điện áp nguồn |
100 đến 240 V AC (+10% / -15%), 50/60 Hz |
| Công suất tiêu thụ |
45 W |
| Bộ nhớ chương trình |
64k bước (bộ nhớ Flash) |
| Giao tiếp tích hợp |
Ethernet (1 cổng), RS-485 (1 cổng) |
| Ngõ vào analog tích hợp |
2 kênh (0 đến 10 V DC) |
| Đầu ra analog tích hợp |
1 kênh (0 đến 10 V DC) |
| Nhiệt độ vận hành |
-20 đến 55 độ C (không đóng băng) |
| Trọng lượng vận chuyển (tính toán) |
1,00 kg |
| Kích thước gói hàng (tính toán) |
150 mm x 110 mm x 95 mm |
Kết nối và giao diện
| Phần khối đầu cuối |
Phân công tín hiệu / Chức năng |
| Đầu cực nguồn |
L (Dây pha), N (Dây trung tính), Tiếp địa bảo vệ (Mass) |
| Đầu vào số (X0 - X37) |
Đầu cực S/S xác định cấu hình Sink hoặc Source. Kích thích 24 V DC. |
| Đầu ra số (Y0 - Y37) |
+V (Đầu vào nguồn điện bên ngoài), COM (Đường âm chung cho các đầu ra cấp nguồn) |
| Đầu vào analog tích hợp |
V1+, V2+, V- (Mass chung cho cả hai kênh) |
| Đầu ra analog tích hợp |
V+, V- (Kênh đầu ra điện áp) |
Model thay thế & khả năng tương thích
FX5U-64MT/ESS là lựa chọn nâng cấp hiện đại cho các hệ thống FX3U-64MT/ESS cũ. Mặc dù kích thước lắp đặt và phần mềm lập trình (chuyển từ GX Works2 sang GX Works3) khác nhau, các giá đỡ chuyển đổi vật lý và tiện ích dịch GX Works3 giúp giảm thiểu công sức chuyển đổi. Đảm bảo kiểm tra cực tính đầu ra: model /ESS có các đầu ra transistor cấp nguồn, khác với model /ES có các đầu ra transistor kéo xuống.
Các vấn đề thường gặp khi ứng dụng & ghi chú kỹ thuật
Khi đóng cắt các tải cảm như van điện từ DC hoặc rơ-le bằng các đầu ra transistor, luôn lắp một đi-ốt chống xung điện bên ngoài song song với tải. Việc để đầu cực đầu ra transistor chịu tải vượt quá 0,5 A có thể gây hư hỏng phần cứng bên trong. Lưu ý rằng các đầu vào/đầu ra analog tích hợp không được cách ly; rất nên sử dụng bộ cách ly tín hiệu bên ngoài nếu đường cáp kéo ra ngoài tủ điều khiển cục bộ.
Mẹo chạy thử & đấu dây
Đường truyền thông RS-485 tích hợp sử dụng đầu cực kẹp lò xo 3 chân. Luôn bật điện trở kết thúc (tích hợp, có thể chọn bằng công tắc) ở cả hai đầu vật lý của đoạn mạng RS-485 để ngăn phản xạ tín hiệu. Đảm bảo đường SG (Mass tín hiệu) được nối liên tục giữa tất cả các nút để ổn định điện áp chế độ chung.
Hướng dẫn lắp đặt
CẢNH BÁO NGHIÊM TRỌNG: Hoàn toàn cô lập và ngắt điện nguồn AC chính cấp cho vỏ tủ trước khi thực hiện bất kỳ thao tác lắp đặt, đấu dây đầu cực hoặc bảo trì nào. Nếu không, nhân viên hiện trường có thể tiếp xúc với điện áp nguy hiểm và đối mặt với nguy cơ điện giật nghiêm trọng.
1
Lắp mô-đun CPU trên thanh DIN tiêu chuẩn 35 mm hoặc cố định trực tiếp vào tấm ốp phía sau tủ bằng vít lắp đặt, đảm bảo hướng lắp theo chiều dọc để tản nhiệt tối ưu.
2
Nối đầu cực tiếp địa bảo vệ trực tiếp với thanh cái tiếp địa chính bên trong tủ bằng dây dẫn có trở kháng thấp, tiết diện ít nhất 2,0 mm².
3
Đấu dây nguồn AC (100 đến 240 V AC) bằng các đầu cốt được bấm theo khuyến nghị, đồng thời đảm bảo cách ly cáp tín hiệu khỏi các đường dây phân phối công suất cao.
