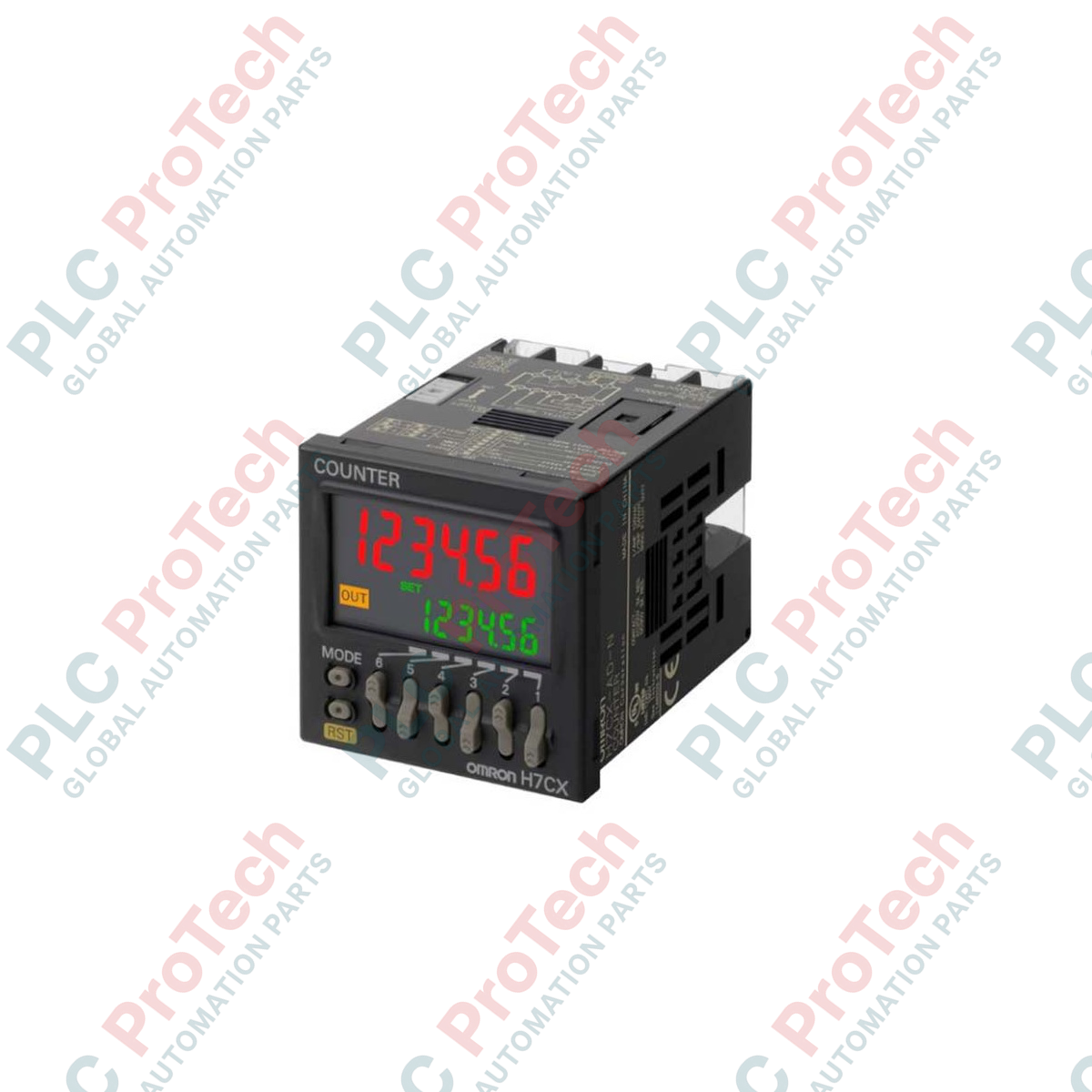

Bộ đếm đa chức năng dòng H7CX Omron H7CX-AW-N

Mô tả

Được thiết kế để điều khiển chính xác trong các hoạt động công nghiệp tốc độ cao, Omron H7CX-AW-N cung cấp khả năng xử lý xung đa dạng với hai giá trị cài đặt trước trong các tủ điều khiển hiện đại. Tích hợp các chức năng đếm và đo tốc độ tiên tiến trong thiết kế nhỏ gọn, tiết kiệm không gian, bộ đếm đa chức năng 6 chữ số này hỗ trợ các chu kỳ chuyển mạch có độ phản hồi cao. Với kiến trúc điện 12 đến 24 VDC chắc chắn và các kết nối đầu nối vít đáng tin cậy, thiết bị cho phép tích hợp liền mạch vào các mạng tự động hóa nhà máy yêu cầu theo dõi chặt chẽ số mẻ, thông số tốc độ quay và thời gian quy trình.

Tính năng

• Tính linh hoạt đa chức năng: Hoạt động linh hoạt như bộ đếm 2 cấp, bộ đếm kép, bộ đếm mẻ, bộ đếm hai kênh hoặc đồng hồ đo tốc độ kỹ thuật số.
• Hai ngõ ra tiếp điểm: Được trang bị cấu hình rơ-le SPST-NO và SPDT cho các hoạt động điều khiển tầng phức tạp.
• Màn hình 6 chữ số dễ quan sát: Có bố cục ký tự truyền sáng âm bản với đèn nền đa màu động, hiển thị trạng thái hiện tại trong nháy mắt.
• Bảo vệ môi trường chắc chắn: Mặt trước đạt chuẩn IP66 ngăn bụi và hơi ẩm xâm nhập trong các khu vực rửa trôi khắc nghiệt.
• An toàn điện áp thấp: Tối ưu hóa cho các mạng điều khiển công nghiệp điện áp thấp sử dụng nguồn 12 đến 24 VDC ổn định.

Ứng dụng

• Các hoạt động đếm mẻ tốc độ cao trên dây chuyền đóng gói và đóng chai.
• Định vị tuyến tính cắt theo chiều dài và các hệ thống cấp liệu, gia công vật liệu.
• Giám sát tốc độ quay và điều khiển đồng hồ đo tốc độ trên băng tải công nghiệp.
• Các vòng điều khiển quy trình hai cấp bên trong tủ phân phối điện nhỏ gọn.

Thông số kỹ thuật

Nhận định kỹ thuật thực nghiệm

Model thay thế & khả năng tương thích

Các model "-AW" thế hệ trước có kích thước tương đương trực tiếp với thiết bị hậu tố "-N" được cập nhật này. Tuy nhiên, H7CX-AW-N có bộ vi xử lý bên trong được tối ưu hóa, giúp rút ngắn chu kỳ xử lý và cải thiện tốc độ cập nhật màn hình. Khi thay thế nâng cấp, hãy xác minh dòng điện cảm biến hiện có không vượt quá giới hạn đầu ra cảm biến một chiều phụ của mô-đun cập nhật.

Các lỗi thường gặp khi ứng dụng & ghi chú kỹ thuật

Khi lắp nhiều bộ điều khiển liền kề trên thanh ray DIN tiêu chuẩn, hãy chừa khoảng cách vật lý 5 mm giữa các thiết bị nếu nhiệt độ bên trong vỏ thường xuyên vượt quá 45 degC. Vì các bộ điều khiển này hoạt động bằng mạch định thời bán dẫn, việc đặt gần các bộ biến tần công suất lớn (VFD) không có bộ lọc đường dây có thể gây nhiễu điện từ tần số cao, dẫn đến ghi nhận xung sai.

Mẹo chạy thử & đi dây

Đảm bảo công tắc DIP bên trong hoặc cấu hình phần mềm phù hợp với cấu hình đầu vào đi dây thực tế (lựa chọn công tắc NPN/PNP). Khi sử dụng cảm biến tiệm cận 3 dây tiêu chuẩn, nối các đầu ra cảm biến vào các đầu vào CP1/CP2 bằng cáp đôi xoắn có bọc chống nhiễu để bảo đảm tính toàn vẹn tín hiệu trên các đoạn cáp dài.

Hướng dẫn lắp đặt

1. 1 Chuẩn bị lỗ khoét bảng tiêu chuẩn 1/16 DIN (kích thước 45 mm x 45 mm) trên bề mặt vỏ thiết bị cần lắp.
2. 2 Trượt vỏ bộ đếm vào khe khoét, đảm bảo gioăng cao su chống nước bên ngoài nằm ngang bằng với bề mặt.
3. 3 Gắn giá đỡ cố định từ mặt sau của bảng điều khiển, siết đều các vít cho đến khi vừa khít.
4. 4 Nối các dây tín hiệu vào các vít đầu nối bằng đầu cos vòng bấm M3.5, siết đầu nối với mô-men xoắn từ 0.5 đến 0.6 Nm.
